Автономний бокс для утримання перепелів у житловому приміщенні

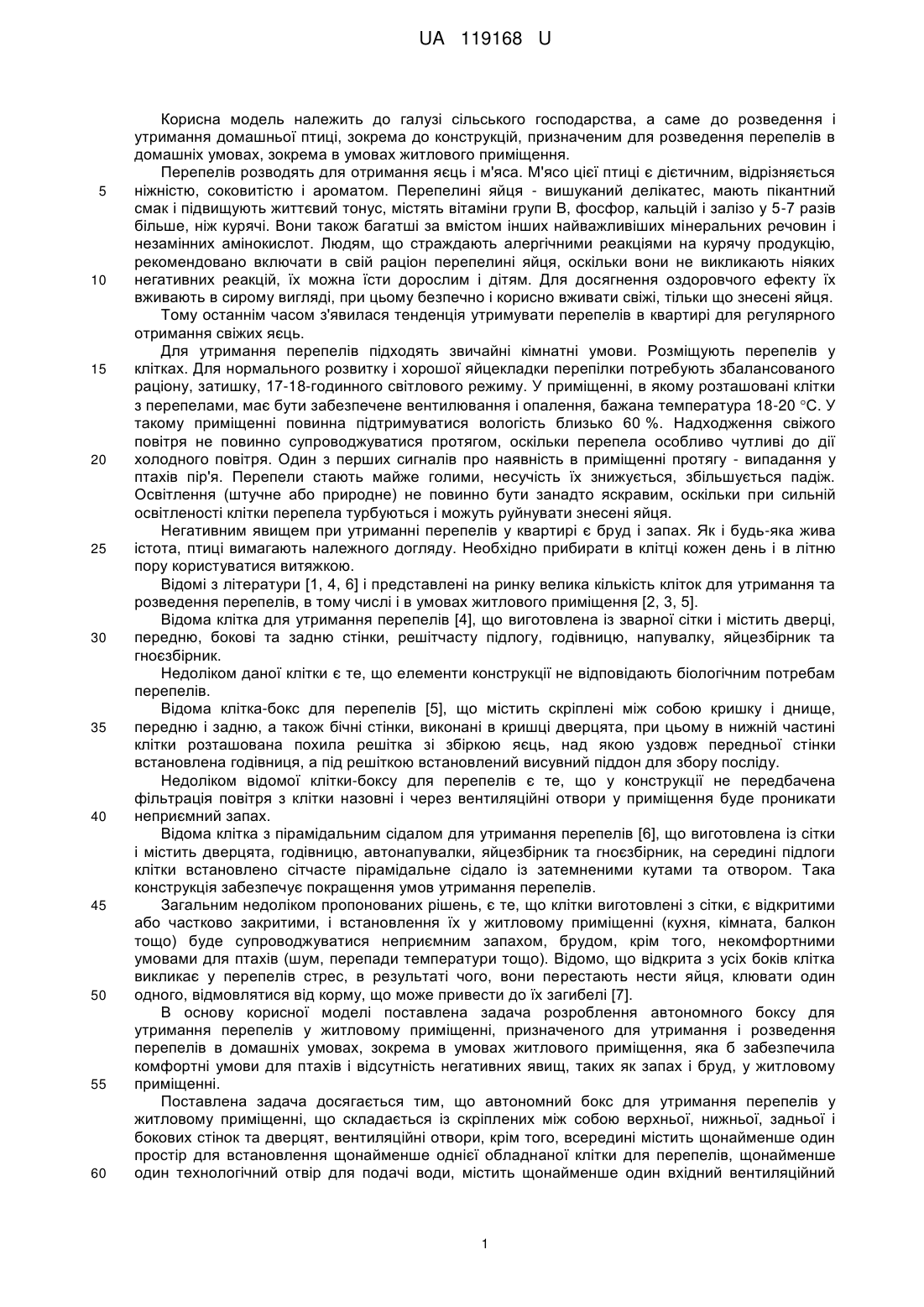

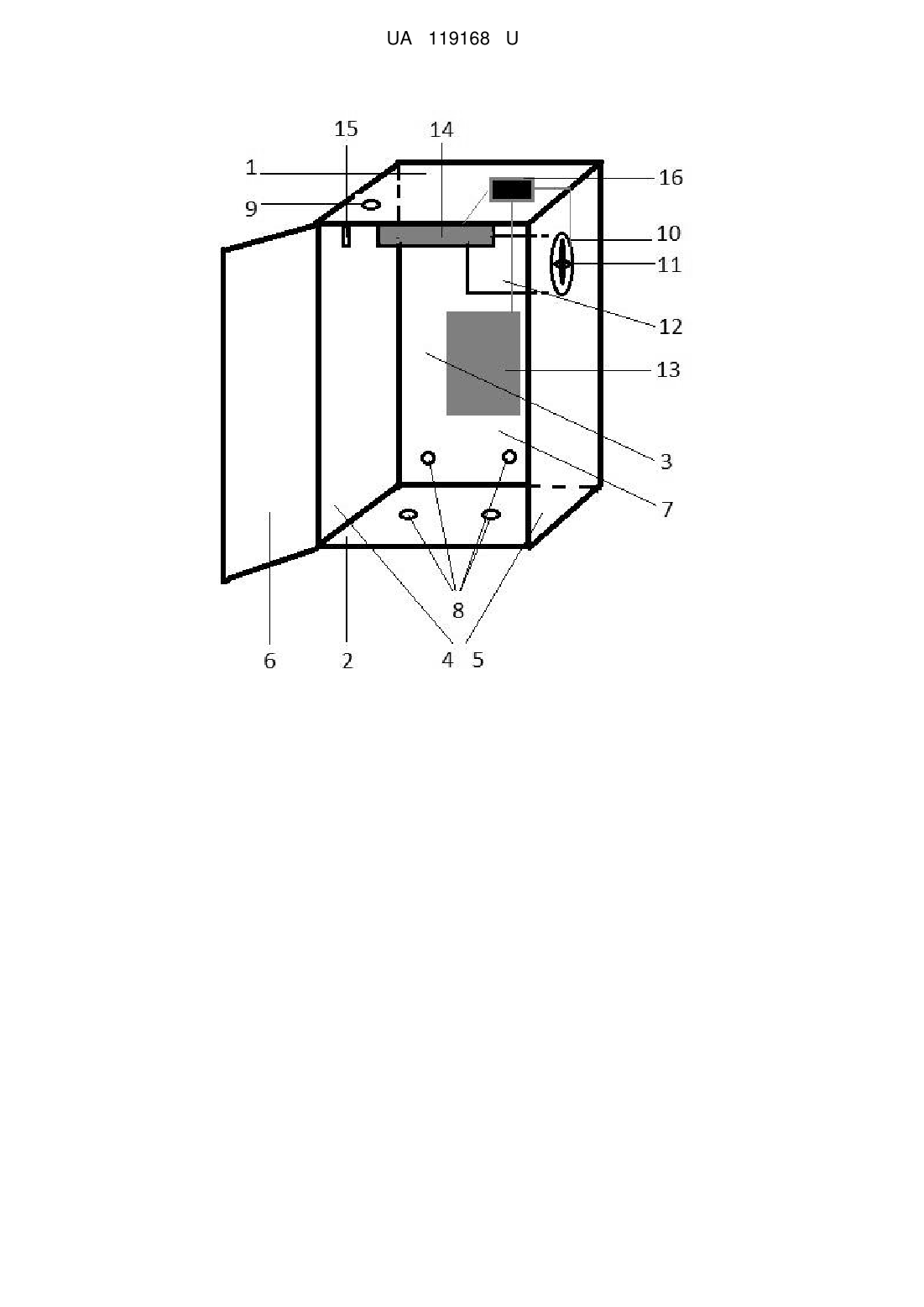

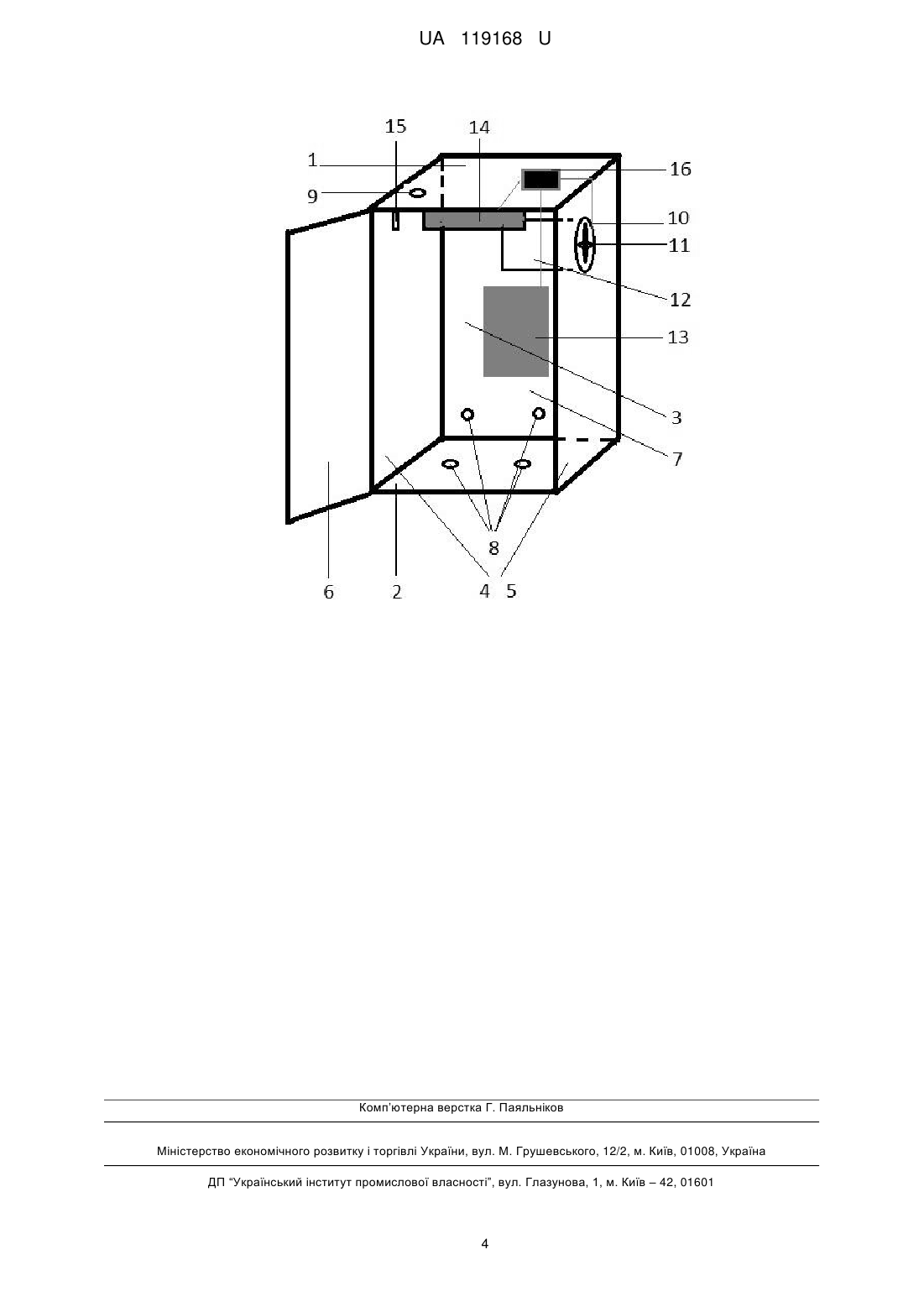

Реферат: Автономний бокс для утримання перепелів у житловому приміщенні складається із скріплених між собою верхньої, нижньої, задньої і бокових стінок та дверцят, вентиляційні отвори. Всередині бокс містить щонайменше один простір для встановлення щонайменше однієї обладнаної клітки для перепелів, щонайменше один технологічний отвір для подачі води, містить щонайменше один вхідний вентиляційний отвір, щонайменше один вихідний отвір з витяжним вентилятором та фільтром-поглиначем запахів, щонайменше одне джерело світла, щонайменше один пристрій для контролю температури та вологості, електронний модуль управління джерелом світла та витяжним вентилятором. UA 119168 U (54) АВТОНОМНИЙ БОКС ДЛЯ УТРИМАННЯ ПЕРЕПЕЛІВ У ЖИТЛОВОМУ ПРИМІЩЕННІ UA 119168 U UA 119168 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, а саме до розведення і утримання домашньої птиці, зокрема до конструкцій, призначеним для розведення перепелів в домашніх умовах, зокрема в умовах житлового приміщення. Перепелів розводять для отримання яєць і м'яса. М'ясо цієї птиці є дієтичним, відрізняється ніжністю, соковитістю і ароматом. Перепелині яйця - вишуканий делікатес, мають пікантний смак і підвищують життєвий тонус, містять вітаміни групи В, фосфор, кальцій і залізо у 5-7 разів більше, ніж курячі. Вони також багатші за вмістом інших найважливіших мінеральних речовин і незамінних амінокислот. Людям, що страждають алергічними реакціями на курячу продукцію, рекомендовано включати в свій раціон перепелині яйця, оскільки вони не викликають ніяких негативних реакцій, їх можна їсти дорослим і дітям. Для досягнення оздоровчого ефекту їх вживають в сирому вигляді, при цьому безпечно і корисно вживати свіжі, тільки що знесені яйця. Тому останнім часом з'явилася тенденція утримувати перепелів в квартирі для регулярного отримання свіжих яєць. Для утримання перепелів підходять звичайні кімнатні умови. Розміщують перепелів у клітках. Для нормального розвитку і хорошої яйцекладки перепілки потребують збалансованого раціону, затишку, 17-18-годинного світлового режиму. У приміщенні, в якому розташовані клітки з перепелами, має бути забезпечене вентилювання і опалення, бажана температура 18-20 С. У такому приміщенні повинна підтримуватися вологість близько 60 %. Надходження свіжого повітря не повинно супроводжуватися протягом, оскільки перепела особливо чутливі до дії холодного повітря. Один з перших сигналів про наявність в приміщенні протягу - випадання у птахів пір'я. Перепели стають майже голими, несучість їх знижується, збільшується падіж. Освітлення (штучне або природне) не повинно бути занадто яскравим, оскільки при сильній освітленості клітки перепела турбуються і можуть руйнувати знесені яйця. Негативним явищем при утриманні перепелів у квартирі є бруд і запах. Як і будь-яка жива істота, птиці вимагають належного догляду. Необхідно прибирати в клітці кожен день і в літню пору користуватися витяжкою. Відомі з літератури [1, 4, 6] і представлені на ринку велика кількість кліток для утримання та розведення перепелів, в тому числі і в умовах житлового приміщення [2, 3, 5]. Відома клітка для утримання перепелів [4], що виготовлена із зварної сітки і містить дверці, передню, бокові та задню стінки, решітчасту підлогу, годівницю, напувалку, яйцезбірник та гноєзбірник. Недоліком даної клітки є те, що елементи конструкції не відповідають біологічним потребам перепелів. Відома клітка-бокс для перепелів [5], що містить скріплені між собою кришку і днище, передню і задню, а також бічні стінки, виконані в кришці дверцята, при цьому в нижній частині клітки розташована похила решітка зі збіркою яєць, над якою уздовж передньої стінки встановлена годівниця, а під решіткою встановлений висувний піддон для збору посліду. Недоліком відомої клітки-боксу для перепелів є те, що у конструкції не передбачена фільтрація повітря з клітки назовні і через вентиляційні отвори у приміщення буде проникати неприємний запах. Відома клітка з пірамідальним сідалом для утримання перепелів [6], що виготовлена із сітки і містить дверцята, годівницю, автонапувалки, яйцезбірник та гноєзбірник, на середині підлоги клітки встановлено сітчасте пірамідальне сідало із затемненими кутами та отвором. Така конструкція забезпечує покращення умов утримання перепелів. Загальним недоліком пропонованих рішень, є те, що клітки виготовлені з сітки, є відкритими або частково закритими, і встановлення їх у житловому приміщенні (кухня, кімната, балкон тощо) буде супроводжуватися неприємним запахом, брудом, крім того, некомфортними умовами для птахів (шум, перепади температури тощо). Відомо, що відкрита з усіх боків клітка викликає у перепелів стрес, в результаті чого, вони перестають нести яйця, клювати один одного, відмовлятися від корму, що може привести до їх загибелі [7]. В основу корисної моделі поставлена задача розроблення автономного боксу для утримання перепелів у житловому приміщенні, призначеного для утримання і розведення перепелів в домашніх умовах, зокрема в умовах житлового приміщення, яка б забезпечила комфортні умови для птахів і відсутність негативних явищ, таких як запах і бруд, у житловому приміщенні. Поставлена задача досягається тим, що автономний бокс для утримання перепелів у житловому приміщенні, що складається із скріплених між собою верхньої, нижньої, задньої і бокових стінок та дверцят, вентиляційні отвори, крім того, всередині містить щонайменше один простір для встановлення щонайменше однієї обладнаної клітки для перепелів, щонайменше один технологічний отвір для подачі води, містить щонайменше один вхідний вентиляційний 1 UA 119168 U 5 10 15 20 25 30 35 40 45 50 55 отвір, щонайменше один вихідний отвір з витяжним вентилятором та фільтром-поглиначем запахів, щонайменше одне джерело світла, щонайменше один пристрій для контролю температури та вологості, електронний модуль управління джерелом світла та витяжним вентилятором. Також згідно з корисною моделлю, для стінок і дверцят використовують матеріал, що не вбирає вологу і запах, витяжний вентилятор використовують з низьким рівнем шуму. Верхня, нижня, задня, бокові стінки поєднані щільно, дверцята у закритому положенні прилягають щільно, утворюючи замкнутий простір. О окремі простори для встановлення кліток для перепелів обладнані одними загальними дверцятами або кожний окремий простір для встановлення кліток для перепелів обладнаний окремими дверцятами. Наявність простору всередині автономного боксу, обмеженого щільно поєднаними верхньою, нижньою, задньою, боковими стінками та дверцятами, що прилягають щільно, дає можливість розмістити в ньому обладнані клітки для утримання перепелів обраної конструкції, не дає розповсюджуватися бруду і проникненню запаху у приміщення, де знаходиться бокс. Комфортні умови та оптимальний мікроклімат для птахів забезпечують завдяки захищеному з усіх сторін замкнутому простору, примусовому вентилюванню повітря витяжним вентилятором з забором повітря з приміщення через вхідні вентиляційні отвори, регулюванню світлового режиму шляхом управляння джерелом світла. Дверцята забезпечать зручний доступ для догляду за птахами, а наявність отвору для подачі води дасть можливість здійснювати подачу води птахам безпосередньо до клітки. Забезпечення обраних оптимальних освітлювального та вентиляційного режимів здійснюють шляхом використання електронного модуля управління джерелом світла та витяжним вентилятором. Як матеріал для боксу може бути використаний, наприклад, непрозорий пластик або метал, що не вбирає вологу та запах і може бути легко очищений. Бокс може містити декілька поєднаних одними або окремими дверцятами просторів, що дозволить забезпечити різні умови утримання птахів, наприклад, дорослих птахів та пташенят. Завдяки наявності фільтра-поглинача запахів, при вентилюванні внутрішнього простору боксу через витяжний вентилятор, у житлове приміщення поступає очищене повітря без неприємного запаху. Як фільтр-поглинач запахів може бути використаний вугільний фільтр. Для забезпечення комфорту птахів використовують тихохідний витяжний вентилятор. Суть запропонованої корисної моделі показано на кресленні, де схематично зображено приклад реалізації автономного боксу для утримання перепелів у житловому приміщенні. Автономний бокс для утримання перепелів у житловому приміщенні складається із щільно скріплених між собою верхньої 1, нижньої 2, задньої 3, бокових стінок 4, 5, дверцят 6, що утворюють замкнутий простір 7 для встановлення обладнаних кліток для перепелів, вхідні вентиляційні отвори 8, розміщені на нижній 2 та/або задній 3 стінках, технологічний отвір для подачі води 9, вихідний отвір 10 з витяжним вентилятором 11, фільтр-поглинач запахів 12, обігрівач 13, джерело світла 14, пристрій для контролю температури та вологості 15, електронний модуль управління 16 джерелом світла 14, витяжним вентилятором 11 і обігрівачем 13. Використовують автономний бокс для утримання перепелів у житловому приміщенні наступним чином. Самостійно виготовлену або придбану обладнану клітку для перепелів розміщують у простір 7 на нижню стінку 2, через технологічний отвір для подачі води 9 дозовано подають воду до поїлок, налаштовують на обраний режим і підключають до електричної мережі або автономного блоку живлення електронний модуль управління 16, розміщують птахів у клітку, зачиняють дверцята 6. Відповідно до обраного режиму електронний модуль управління 16 забезпечує вмикання-вимикання джерела світла 14, нагрівального елемента 13 і витяжного вентилятора 11. Під час роботи витяжного вентилятора 11 забір свіжого повітря у простір 7 здійснюють через вхідні вентиляційні отвори 8 і примусово спрямовують через фільтр-поглинач запахів 12 у вихідний отвір 10. Запропонований автономний бокс для утримання перепелів у житловому приміщенні дає можливість утримання і розведення перепелів в домашніх умовах (наприклад, на кухні, у кімнаті, на балконі тощо), забезпечує комфортні умови для птахів і відсутність негативних явищ у житловому приміщенні, таких як запах і бруд. Бокс може бути виготовлений з одним або декількома просторами для кліток, у яких можуть бути забезпечені однакові або різні умови, наприклад для дорослих птахів і для пташенят. Використані джерела: 2 UA 119168 U 5 10 15 1. Перепелка в квартире: особенности и правила содержания -http://zoohoz.ru/perepelki/vkvartire-osobennosti-soderzhaniya-6145/ 2. Мини клетки для квартир на 10-15 перепелов. - http://litlefarm.com.ua/oborudovanie-dlyarazvedeniya-perepelov/mini-kletki-dlya-kvartir-na-10-15-perepelov.html. 3. Клетка для перепелов. Вместимость 10-12 перепелов: http://dich.kiev.ua/p88361098-kletkadlya-perepelov.html. 4. Утримання: оптимальний варіант //Сучасне птахівництво.-2005. - № 5. - С. 5-6. 5. Клетка-бокс для перепелов - http://krasnoyarsk.nazya.ru/product/kletka-boks-dlyaperepelov_7Kaeb.html. 6. Патент України № 64056 U; A01K31/06, A01K31/12 (2006.01); Клітка з пірамідальним сідалом для утримання перепелів / В.О.Іванов, В.П.Бородай, Т.Ф.Вергелес; Національний університет біоресурсів і природокористування України. - u201104555, заявл. 14.04.2011; опубл. 25.10.2011, Бюл. № 20. 7. Харчук Ю. Разведение и содержание перепелов / Ю. Харчук. - Ростов на Дону: Феникс.2005.-96 с. (Подворье)]. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Автономний бокс для утримання перепелів у житловому приміщенні, що складається із скріплених між собою верхньої, нижньої, задньої і бокових стінок та дверцят, вентиляційні отвори, який відрізняється тим, що всередині містить щонайменше один простір для встановлення щонайменше однієї обладнаної клітки для перепелів, щонайменше один технологічний отвір для подачі води, містить щонайменше один вхідний вентиляційний отвір, щонайменше один вихідний отвір з витяжним вентилятором та фільтром-поглиначем запахів, щонайменше одне джерело світла, щонайменше один пристрій для контролю температури та вологості, електронний модуль управління джерелом світла та витяжним вентилятором. 2. Автономний бокс для утримання перепелів у житловому приміщенні за п. 1, який відрізняється тим, що для стінок і дверцят використовують матеріал, що не вбирає вологу і запах. 3. Автономний бокс для утримання перепелів у житловому приміщенні за будь-яким з пп. 1-2, який відрізняється тим, що витяжний вентилятор використовують з низьким рівнем шуму. 4. Автономний бокс для утримання перепелів у житловому приміщенні за будь-яким з пп. 1-3, який відрізняється тим, що верхня, нижня, задня, бокові стінки поєднані щільно, дверцята у закритому положенні прилягають щільно, утворюючи замкнутий простір. 5. Автономний бокс для утримання перепелів у житловому приміщенні за будь-яким з пп. 1-4, який відрізняється тим, що окремі простори для встановлення кліток для перепелів обладнані одними загальними дверцятами. 6. Автономний бокс для утримання перепелів у житловому приміщенні за будь-яким з пп. 1-4, який відрізняється тим, що кожний окремий простір для встановлення кліток для перепелів обладнаний окремими дверцятами. 3 UA 119168 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
