Пристрій для точкової санації трубопроводів

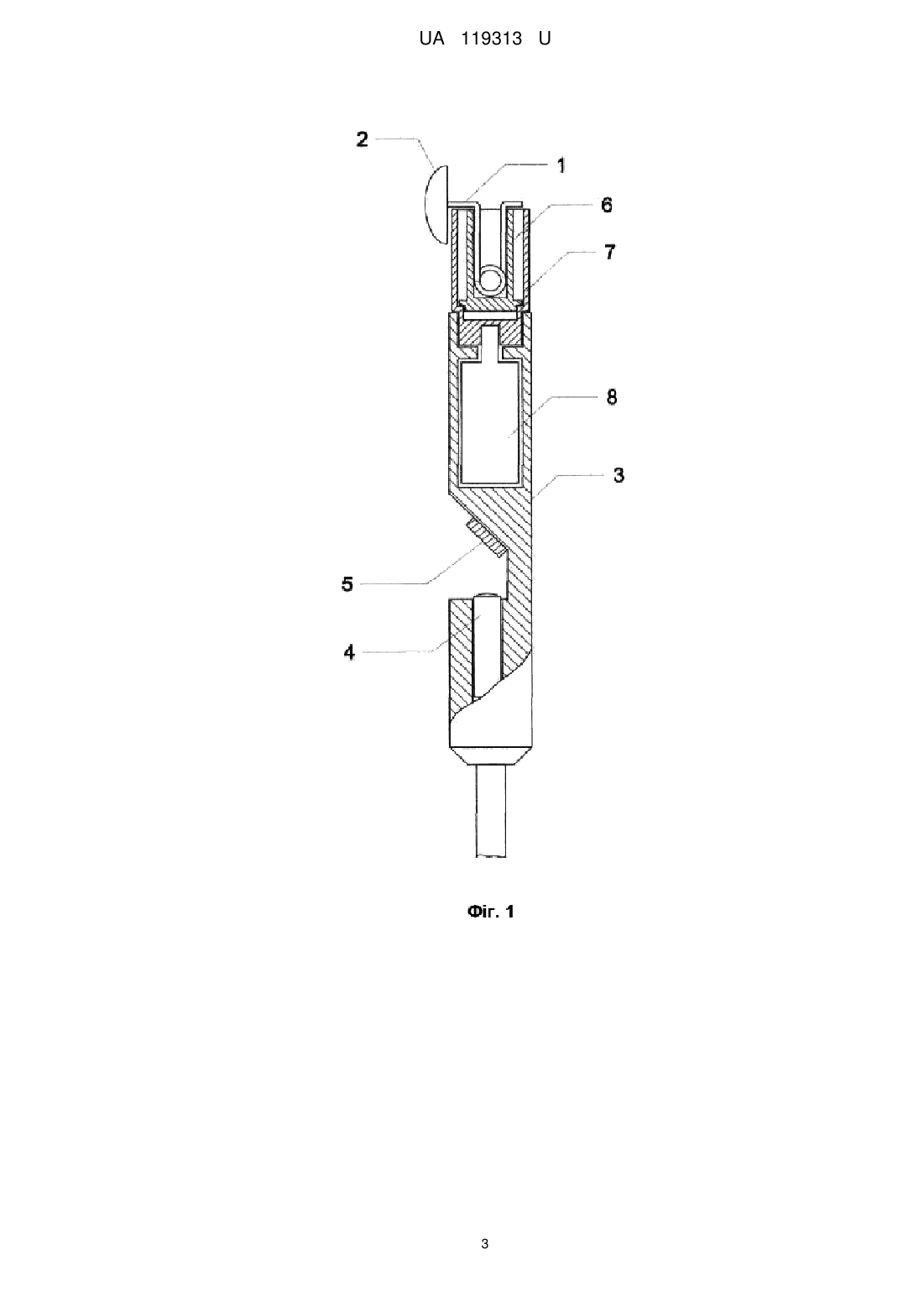

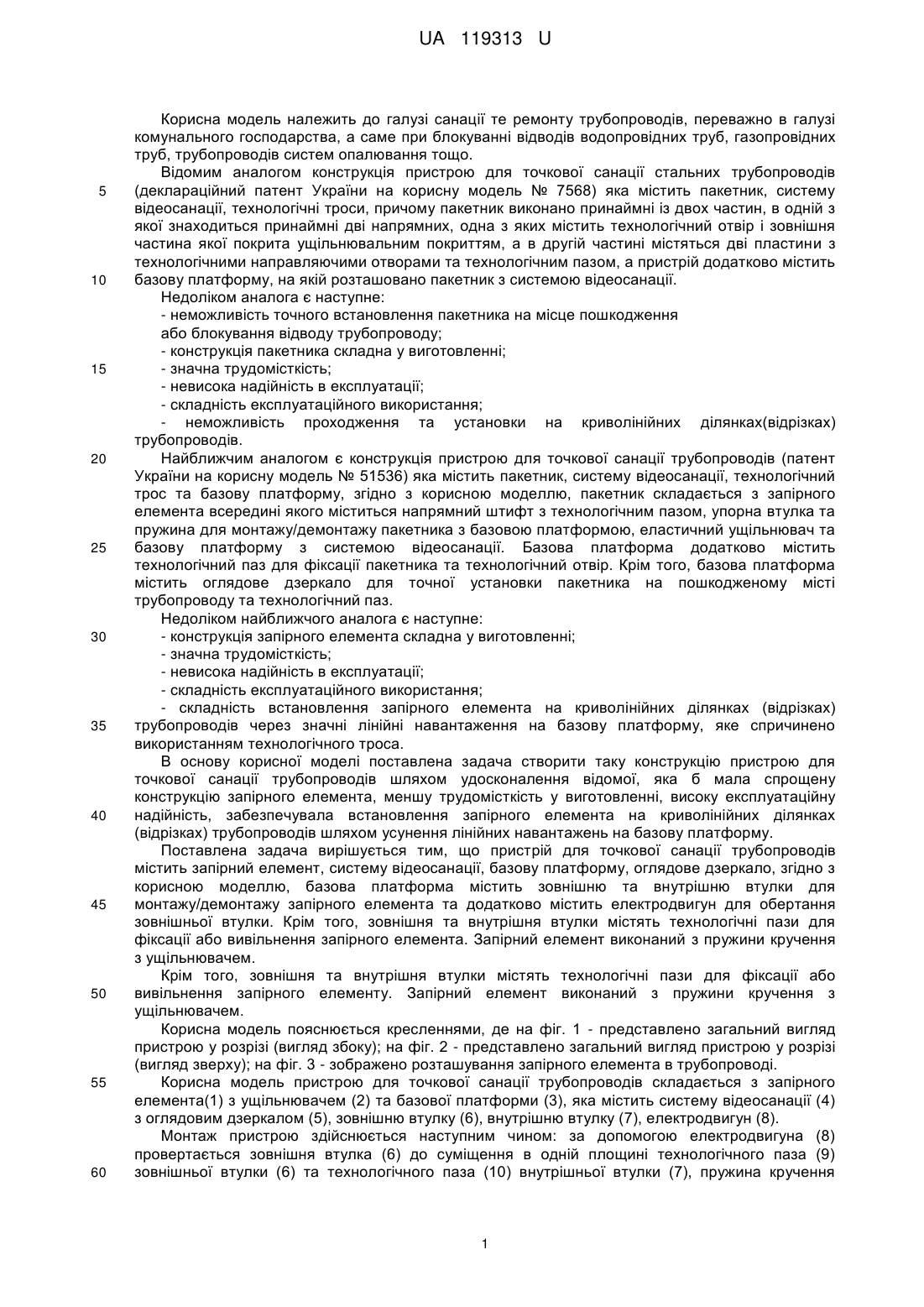

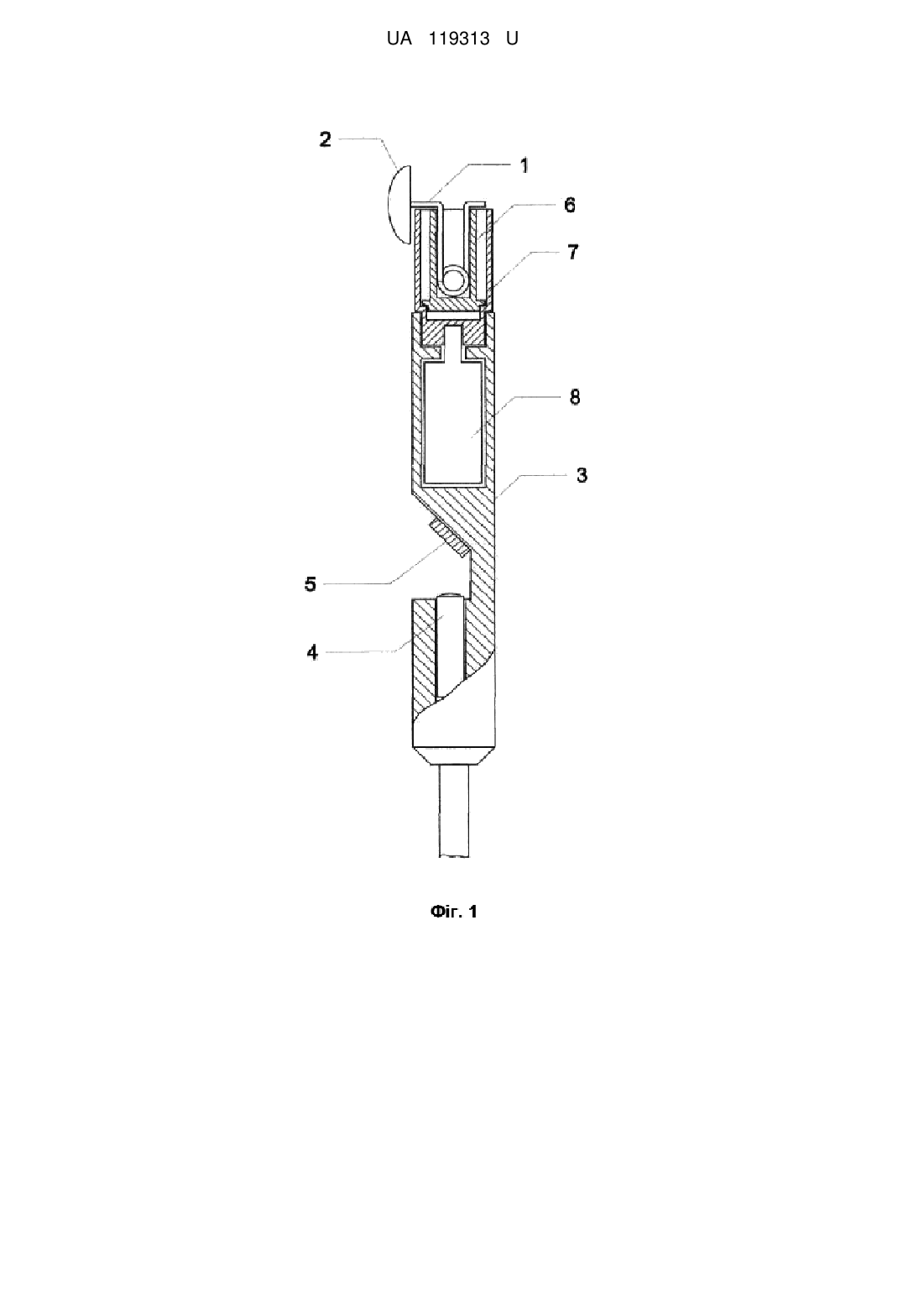

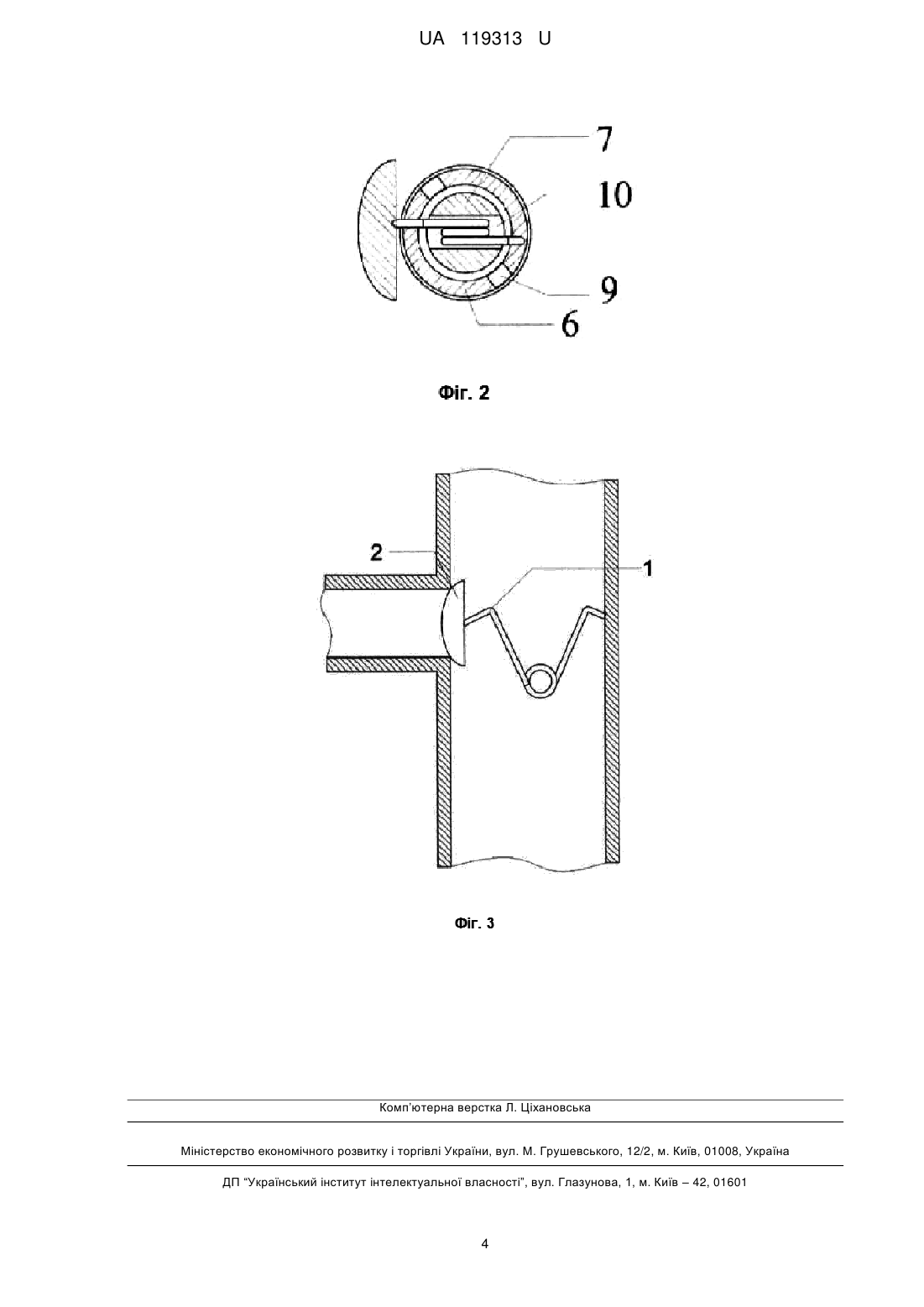

Реферат: Пристрій для точкової санації трубопроводів містить запірний елемент, систему відеосанації, базову платформу, оглядове дзеркало. Базова платформа містить зовнішню та внутрішню втулки для монтажу/демонтажу запірного елемента. Додатково містить електродвигун для обертання зовнішньої втулки. UA 119313 U (12) UA 119313 U UA 119313 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі санації те ремонту трубопроводів, переважно в галузі комунального господарства, а саме при блокуванні відводів водопровідних труб, газопровідних труб, трубопроводів систем опалювання тощо. Відомим аналогом конструкція пристрою для точкової санації стальних трубопроводів (деклараційний патент України на корисну модель № 7568) яка містить пакетник, систему відеосанації, технологічні троси, причому пакетник виконано принаймні із двох частин, в одній з якої знаходиться принаймні дві напрямних, одна з яких містить технологічний отвір і зовнішня частина якої покрита ущільнювальним покриттям, а в другій частині містяться дві пластини з технологічними направляючими отворами та технологічним пазом, а пристрій додатково містить базову платформу, на якій розташовано пакетник з системою відеосанації. Недоліком аналога є наступне: - неможливість точного встановлення пакетника на місце пошкодження або блокування відводу трубопроводу; - конструкція пакетника складна у виготовленні; - значна трудомісткість; - невисока надійність в експлуатації; - складність експлуатаційного використання; - неможливість проходження та установки на криволінійних ділянках(відрізках) трубопроводів. Найближчим аналогом є конструкція пристрою для точкової санації трубопроводів (патент України на корисну модель № 51536) яка містить пакетник, систему відеосанації, технологічний трос та базову платформу, згідно з корисною моделлю, пакетник складається з запірного елемента всередині якого міститься напрямний штифт з технологічним пазом, упорна втулка та пружина для монтажу/демонтажу пакетника з базовою платформою, еластичний ущільнювач та базову платформу з системою відеосанації. Базова платформа додатково містить технологічний паз для фіксації пакетника та технологічний отвір. Крім того, базова платформа містить оглядове дзеркало для точної установки пакетника на пошкодженому місті трубопроводу та технологічний паз. Недоліком найближчого аналога є наступне: - конструкція запірного елемента складна у виготовленні; - значна трудомісткість; - невисока надійність в експлуатації; - складність експлуатаційного використання; - складність встановлення запірного елемента на криволінійних ділянках (відрізках) трубопроводів через значні лінійні навантаження на базову платформу, яке спричинено використанням технологічного троса. В основу корисної моделі поставлена задача створити таку конструкцію пристрою для точкової санації трубопроводів шляхом удосконалення відомої, яка б мала спрощену конструкцію запірного елемента, меншу трудомісткість у виготовленні, високу експлуатаційну надійність, забезпечувала встановлення запірного елемента на криволінійних ділянках (відрізках) трубопроводів шляхом усунення лінійних навантажень на базову платформу. Поставлена задача вирішується тим, що пристрій для точкової санації трубопроводів містить запірний елемент, систему відеосанації, базову платформу, оглядове дзеркало, згідно з корисною моделлю, базова платформа містить зовнішню та внутрішню втулки для монтажу/демонтажу запірного елемента та додатково містить електродвигун для обертання зовнішньої втулки. Крім того, зовнішня та внутрішня втулки містять технологічні пази для фіксації або вивільнення запірного елемента. Запірний елемент виконаний з пружини кручення з ущільнювачем. Крім того, зовнішня та внутрішня втулки містять технологічні пази для фіксації або вивільнення запірного елементу. Запірний елемент виконаний з пружини кручення з ущільнювачем. Корисна модель пояснюється кресленнями, де на фіг. 1 - представлено загальний вигляд пристрою у розрізі (вигляд збоку); на фіг. 2 - представлено загальний вигляд пристрою у розрізі (вигляд зверху); на фіг. 3 - зображено розташування запірного елемента в трубопроводі. Корисна модель пристрою для точкової санації трубопроводів складається з запірного елемента(1) з ущільнювачем (2) та базової платформи (3), яка містить систему відеосанації (4) з оглядовим дзеркалом (5), зовнішню втулку (6), внутрішню втулку (7), електродвигун (8). Монтаж пристрою здійснюється наступним чином: за допомогою електродвигуна (8) провертається зовнішня втулка (6) до суміщення в одній площині технологічного паза (9) зовнішньої втулки (6) та технологічного паза (10) внутрішньої втулки (7), пружина кручення 1 UA 119313 U 5 10 запірного елемента (1) стискається та вставляється в технологічні пази (9) та (10) зовнішньої втулки (6) та внутрішньої втулки (7), після чого електродвигун (8) провертає зовнішню втулку (6) до моменту фіксації запірного елемента (1) на базовій платформі (3). Корисна модель працює наступним чином. Змонтований пристрій вводиться в трубопровід, який потребує санації. За допомогою системи відеосанації (4) та оглядового дзеркала (5) виявляється відвід трубопроводу та підводиться запірний елемент (1) до місця блокування. За допомогою електродвигуна (8) провертається зовнішня втулка (6) до суміщення в одній площині технологічного паза (9) зовнішньої втулки (6) та технологічного пазу (10) внутрішньої втулки (7) причому під дією пружини кручення запірний елемент (1) вивільнюється з базової платформи (3) та встановлюється на місці блокування трубопроводу, причому ущільнювач (2) притискується до отвору відводу трубопроводу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Пристрій для точкової санації трубопроводів, що містить запірний елемент, систему відеосанації, базову платформу, оглядове дзеркало, який відрізняється тим, що базова платформа містить зовнішню та внутрішню втулки для монтажу/демонтажу запірного елемента та додатково містить електродвигун для обертання зовнішньої втулки. 2. Пристрій за п. 1, який відрізняється тим, що зовнішня та внутрішня втулки містять технологічні пази для фіксації або вивільнення запірного елемента. 3. Пристрій за п. 1, який відрізняється тим, що запірний елемент виконаний з пружини кручення з ущільнювачем. 2 UA 119313 U 3 UA 119313 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
