Допоміжний пристрій для проведення гірничих виробок

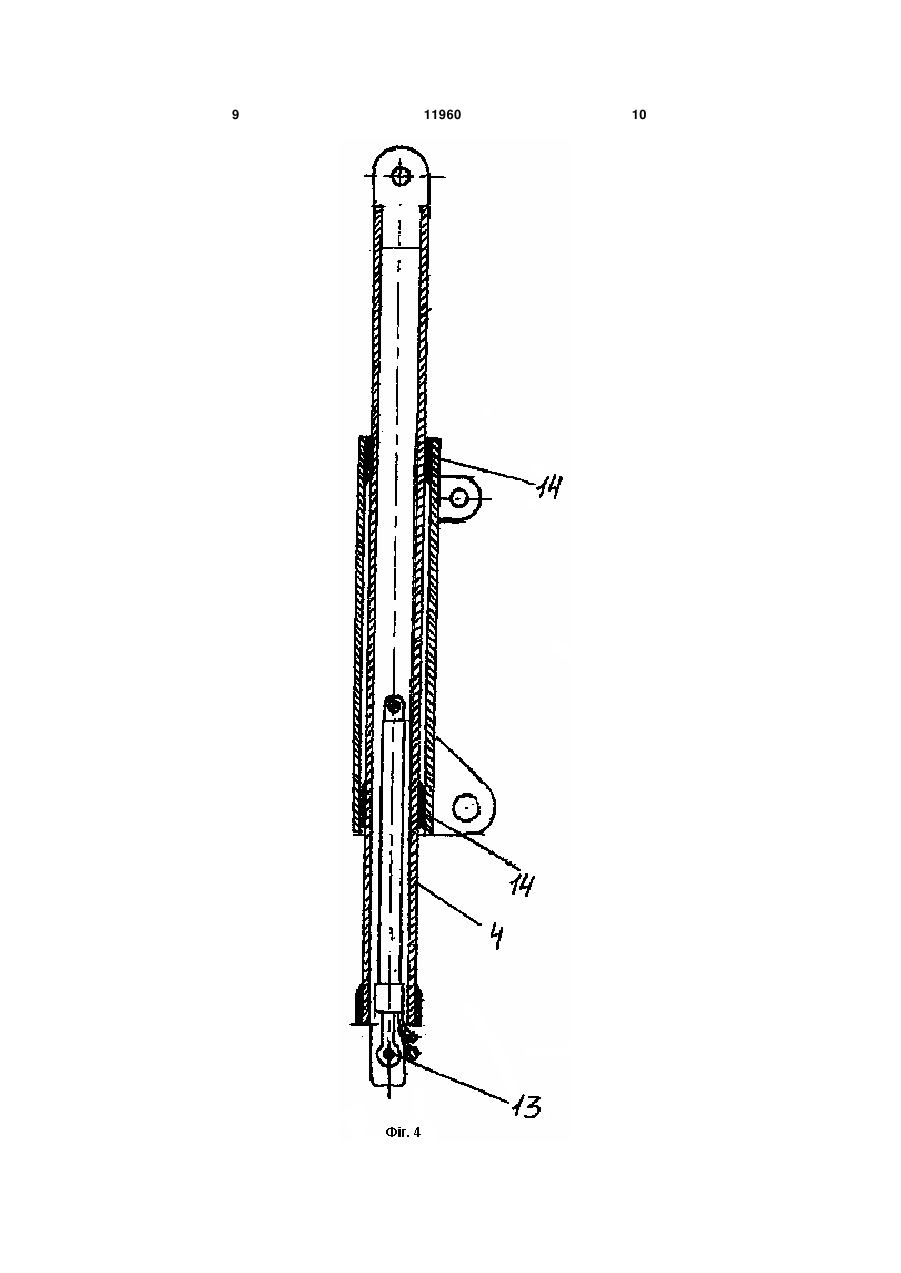

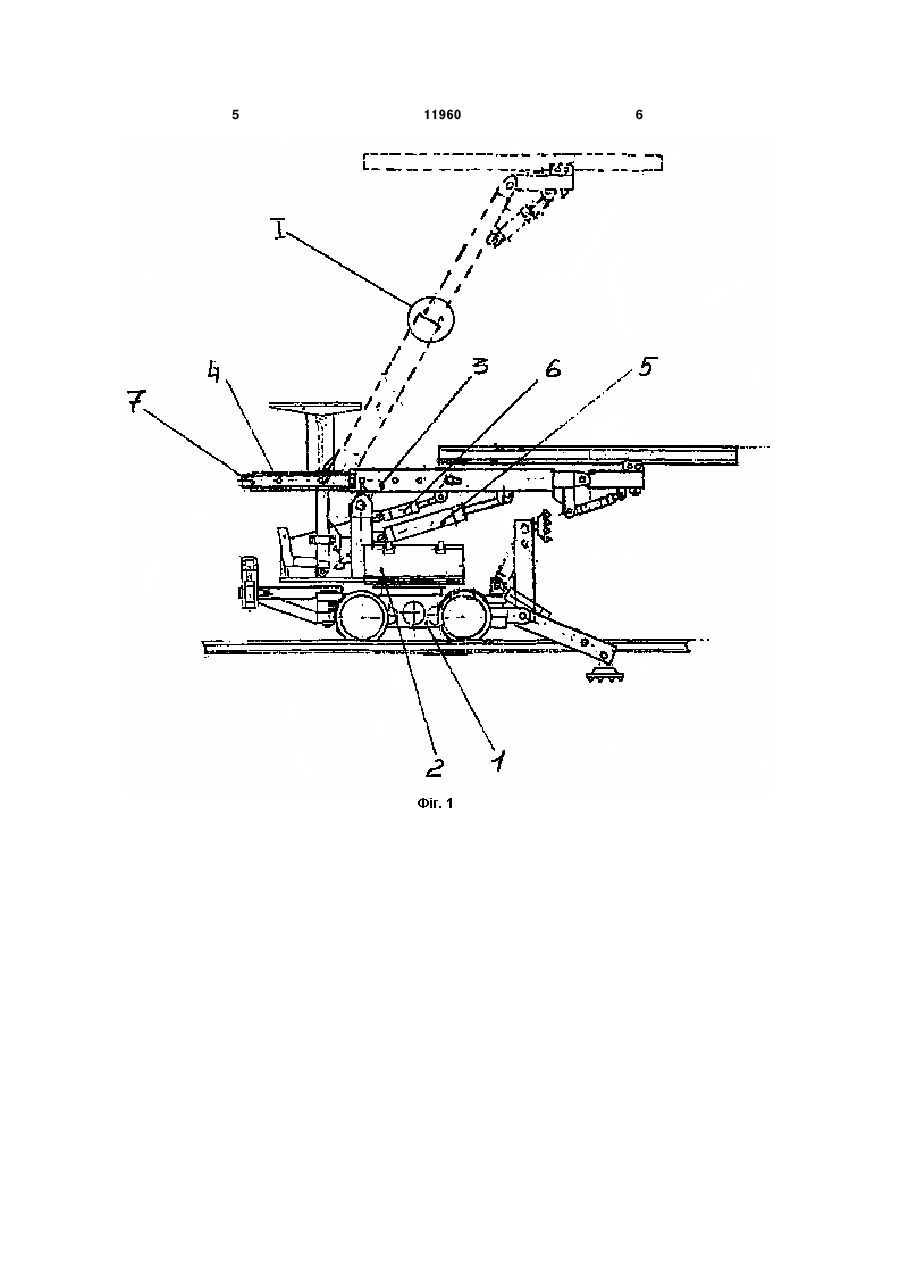

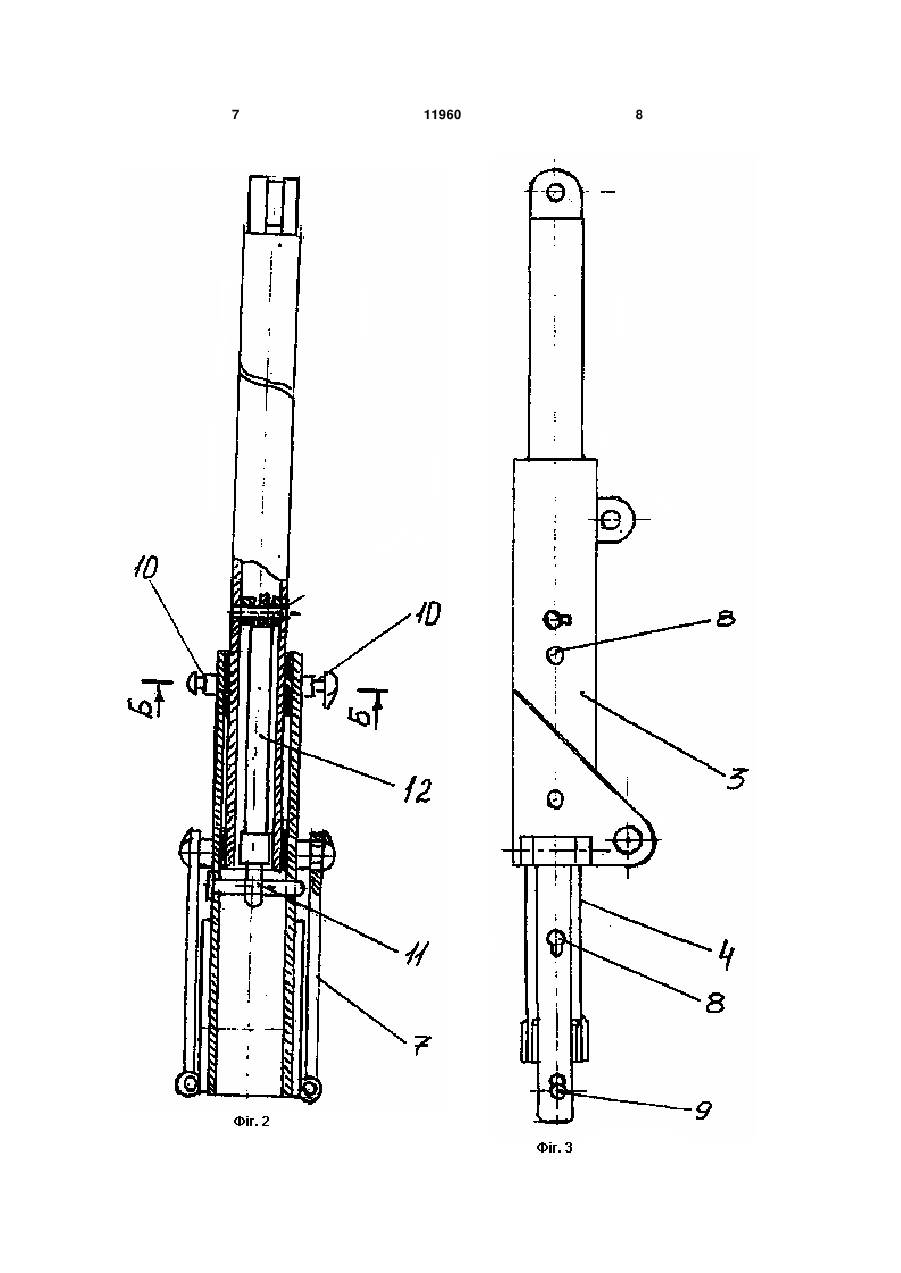

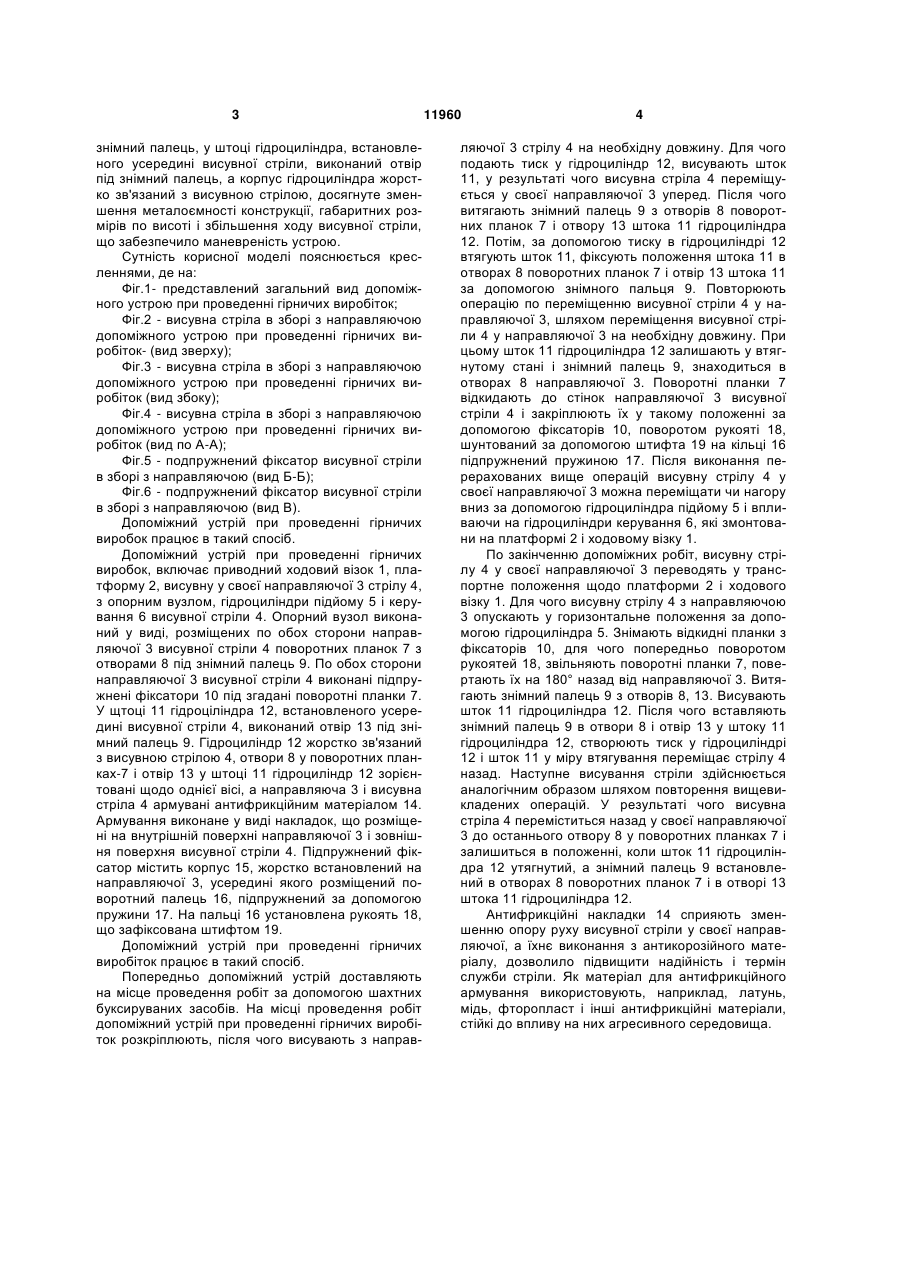

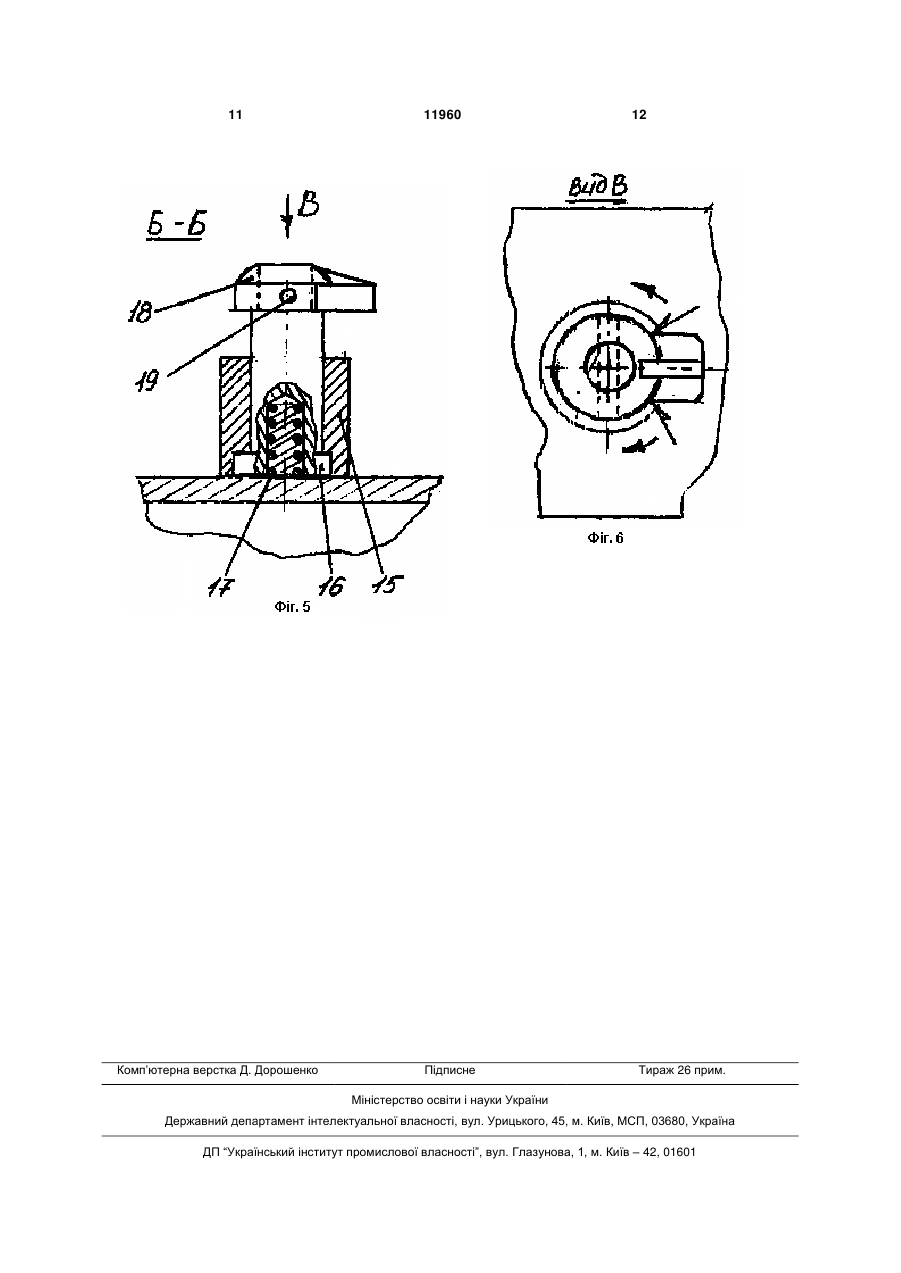

Допоміжний пристрій для проведення гірничих виробок, що містить привідний ходовий візок, платформу, висувну у своїй напрямній стрілу з опорним вузлом, гідроциліндри підйому і керування 3 знімний палець, у штоці гідроциліндра, встановленого усередині висувної стріли, виконаний отвір під знімний палець, а корпус гідроциліндра жорстко зв'язаний з висувною стрілою, досягнуте зменшення металоємності конструкції, габаритних розмірів по висоті і збільшення ходу висувної стріли, що забезпечило маневреність устрою. Сутність корисної моделі пояснюється кресленнями, де на: Фіг.1- представлений загальний вид допоміжного устрою при проведенні гірничих виробіток; Фіг.2 - висувна стріла в зборі з направляючою допоміжного устрою при проведенні гірничих виробіток- (вид зверху); Фіг.3 - висувна стріла в зборі з направляючою допоміжного устрою при проведенні гірничих виробіток (вид збоку); Фіг.4 - висувна стріла в зборі з направляючою допоміжного устрою при проведенні гірничих виробіток (вид по А-А); Фіг.5 - подпружнений фіксатор висувної стріли в зборі з направляючою (вид Б-Б); Фіг.6 - подпружнений фіксатор висувної стріли в зборі з направляючою (вид В). Допоміжний устрій при проведенні гірничих виробок працює в такий спосіб. Допоміжний устрій при проведенні гірничих виробок, включає приводний ходовий візок 1, платформу 2, висувну у своєї направляючої 3 стрілу 4, з опорним вузлом, гідроциліндри підйому 5 і керування 6 висувної стріли 4. Опорний вузол виконаний у виді, розміщених по обох сторони направляючої 3 висувної стріли 4 поворотних планок 7 з отворами 8 під знімний палець 9. По обох сторони направляючої 3 висувної стріли 4 виконані підпружнені фіксатори 10 під згадані поворотні планки 7. У щтоці 11 гідроціліндра 12, встановленого усередині висувної стріли 4, виконаний отвір 13 під знімний палець 9. Гідроциліндр 12 жорстко зв'язаний з висувною стрілою 4, отвори 8 у поворотних планках-7 і отвір 13 у штоці 11 гідроциліндр 12 зорієнтовані щодо однієї вісі, а направляюча 3 і висувна стріла 4 армувані антифрикційним матеріалом 14. Армування виконане у виді накладок, що розміщені на внутрішній поверхні направляючої 3 і зовнішня поверхня висувної стріли 4. Підпружнений фіксатор містить корпус 15, жорстко встановлений на направляючої 3, усередині якого розміщений поворотний палець 16, підпружнений за допомогою пружини 17. На пальці 16 установлена рукоять 18, що зафіксована штифтом 19. Допоміжний устрій при проведенні гірничих виробіток працює в такий спосіб. Попередньо допоміжний устрій доставляють на місце проведення робіт за допомогою шахтних буксируваних засобів. На місці проведення робіт допоміжний устрій при проведенні гірничих виробіток розкріплюють, після чого висувають з направ 11960 4 ляючої 3 стрілу 4 на необхідну довжину. Для чого подають тиск у гідроциліндр 12, висувають шток 11, у результаті чого висувна стріла 4 переміщується у своєї направляючої 3 уперед. Після чого витягають знімний палець 9 з отворів 8 поворотних планок 7 і отвору 13 штока 11 гідроциліндра 12. Потім, за допомогою тиску в гідроциліндрі 12 втягують шток 11, фіксують положення штока 11 в отворах 8 поворотних планок 7 і отвір 13 штока 11 за допомогою знімного пальця 9. Повторюють операцію по переміщенню висувної стріли 4 у направляючої 3, шляхом переміщення висувної стріли 4 у направляючої 3 на необхідну довжину. При цьому шток 11 гідроциліндра 12 залишають у втягнутому стані і знімний палець 9, знаходиться в отворах 8 направляючої 3. Поворотні планки 7 відкидають до стінок направляючої 3 висувної стріли 4 і закріплюють їх у такому положенні за допомогою фіксаторів 10, поворотом рукояті 18, шунтований за допомогою штифта 19 на кільці 16 підпружнений пружиною 17. Після виконання перерахованих вище операцій висувну стрілу 4 у своєї направляючої 3 можна переміщати чи нагору вниз за допомогою гідроциліндра підйому 5 і впливаючи на гідроциліндри керування 6, які змонтовани на платформі 2 і ходовому візку 1. По закінченню допоміжних робіт, висувну стрілу 4 у своєї направляючої 3 переводять у транспортне положення щодо платформи 2 і ходового візку 1. Для чого висувну стрілу 4 з направляючою 3 опускають у горизонтальне положення за допомогою гідроциліндра 5. Знімають відкидні планки з фіксаторів 10, для чого попередньо поворотом рукоятей 18, звільняють поворотні планки 7, повертають їх на 180° назад від направляючої 3. Витягають знімний палець 9 з отворів 8, 13. Висувають шток 11 гідроциліндра 12. Після чого вставляють знімний палець 9 в отвори 8 і отвір 13 у штоку 11 гідроциліндра 12, створюють тиск у гідроциліндрі 12 і шток 11 у міру втягування переміщає стрілу 4 назад. Наступне висування стріли здійснюється аналогічним образом шляхом повторення вищевикладених операцій. У результаті чого висувна стріла 4 переміститься назад у своєї направляючої 3 до останнього отвору 8 у поворотних планках 7 і залишиться в положенні, коли шток 11 гідроциліндра 12 утягнутий, а знімний палець 9 встановлений в отворах 8 поворотних планок 7 і в отворі 13 штока 11 гідроциліндра 12. Антифрикційні накладки 14 сприяють зменшенню опору руху висувної стріли у своєї направляючої, а їхнє виконання з антикорозійного матеріалу, дозволило підвищити надійність і термін служби стріли. Як матеріал для антифрикційного армування використовують, наприклад, латунь, мідь, фторопласт і інші антифрикційні матеріали, стійкі до впливу на них агресивного середовища. 5 11960 6 7 11960 8 9 11960 10 11 Комп’ютерна верстка Д. Дорошенко 11960 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
