Комбінований очисник вороху коренеплодів цикорію

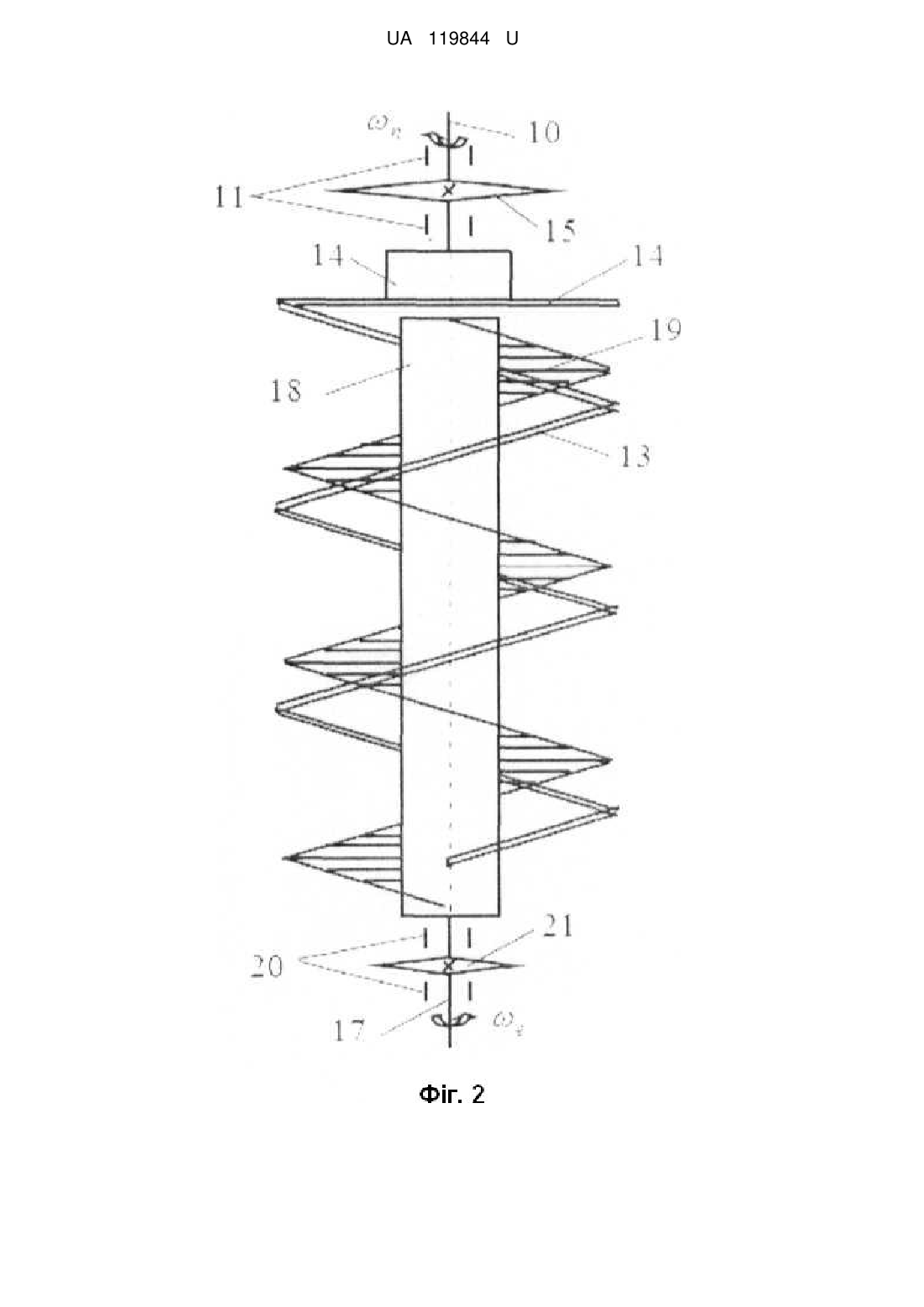

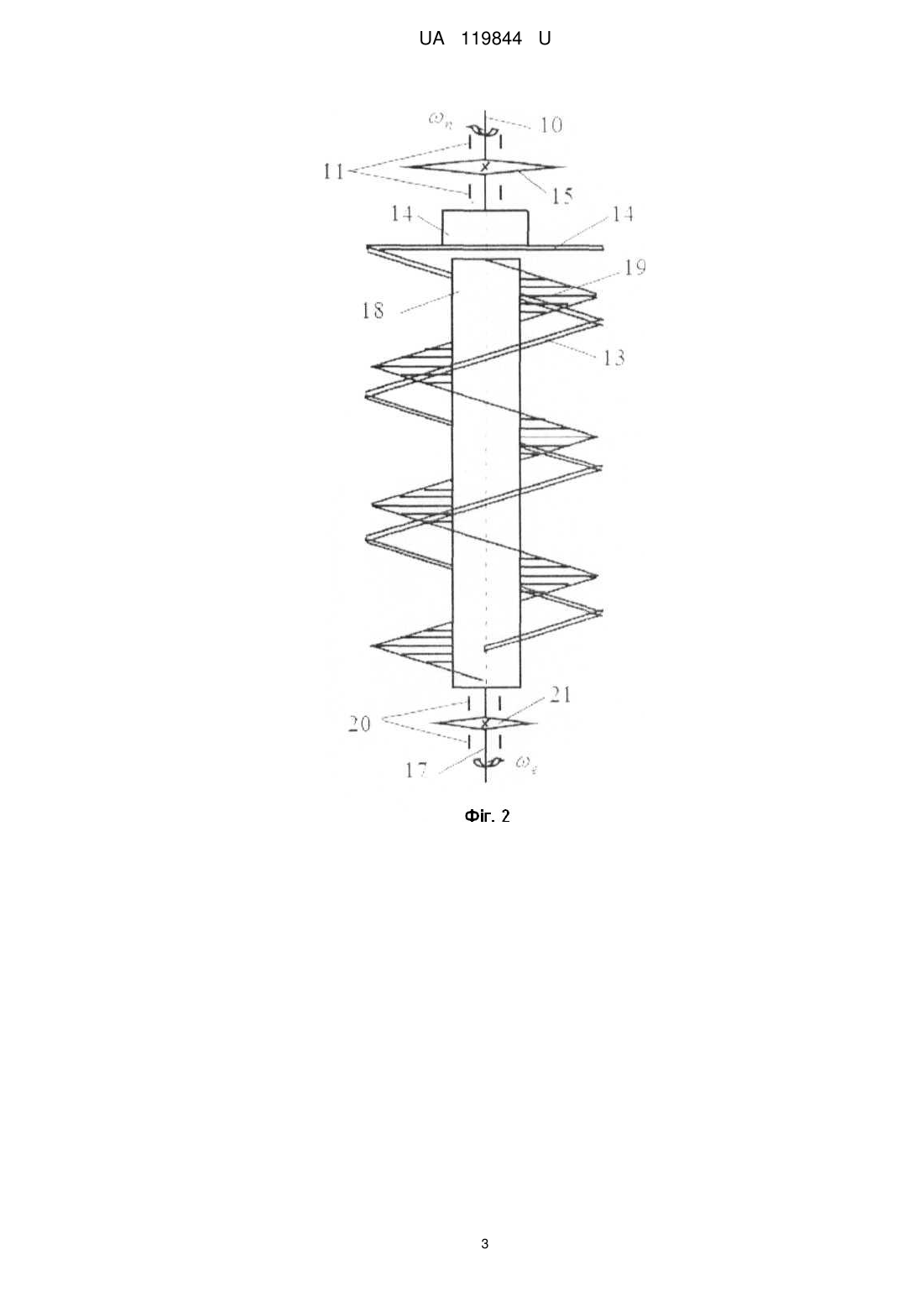

Реферат: Комбінований очисник вороху коренеплодів цикорію містить транспортно-очисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, які виконано у вигляді циліндричного барабана, несучою спіральні витки, а осі обертання шнеків розміщено на нижньому витку еліпса, які утворюють простір жолоба робочого русла, а в просторі жолоба робочого русла над правою та лівою системами шнеків і вздовж них на деякій відстані від правої та лівої систем шнеків встановлено приводний гвинт, який виконано у вигляді пустотілого гвинтового циліндра, змонтованого консольно на опорах, а в порожнині пустотілого гвинтового циліндра розміщено приводний очисний вал, на трубі якого по гвинтовій лінії закріплено пружні очисні елементи, а очисний вал змонтовано консольно на опорах, які розмішено з протилежного боку консольних опор приводною гвинта. Спіральні витки лівої та правої систем шнеків круглого перерізу виготовлено з клиновидного паса у формі правильної чотирикутної зрізаної піраміди, яку закріплено до циліндричного барабана шнека нижньою основою. UA 119844 U (54) КОМБІНОВАНИЙ ОЧИСНИК ВОРОХУ КОРЕНЕПЛОДІВ ЦИКОРІЮ UA 119844 U UA 119844 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, особливо до пристроїв для відокремлення домішок від коренеплодів. Відомий комбінований очисник вороху коренеплодів, який містить транспортно-очисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, несучих спіральні витки, а осі обертання шнеків розміщено на нижній гілці еліпса та які утворюють простір жолоба 5 робочого русла (деклараційний патент України № 39356 А, МПК А01D 33/08. Опубл. 15.06.2001. Бюл. № 5). Недоліком відомого очисника вороху коренеплодів є незадовільне відокремлення налиплого ґрунту та рослинних домішок від коренеплодів і низька продуктивність його роботи. Відомий комбінований очисник вороху коренеплодів цикорію, який містить транспортноочисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, які виконано у вигляді барабана, несучого спіральні витки, а осі обертання шнеків розміщено на нижній гілці еліпса, які утворюють простір жолоба робочого русла, а в просторі жолоба робочого русла над правою та лівою системою шнеків і вздовж них на деякій відстані від правої та лівої системи шнеків встановлено приводний гвинт, який виконано у вигляді пустотілого гвинтового циліндра, змонтованого консольно на опорах, а в порожнині пустотілого гвинтового циліндра розміщено приводний очисний вал, на трубі якого по гвинтовій лінії закріплено пружні очисні елементи, а очисний вал змонтовано консольно на опорах, які розміщено з протилежною боку консольних 5 опор приводного гвинта (патент України № 108264, МПК A01D 33/08. Опубл. 1 1.07.2016. Бюл. № 13/2016). Недоліком відомого очисника вороху коренеплодів є значні пошкодження коренеплодів спіральними витками шнеків у процесі поздовжнього переміщення коренеплодів приводним гвинтом по робочих поверхнях спіральних витків. В основу корисної моделі поставлено задачу зменшення пошкодження коренеплодів, шляхом виконання комбінованого очисника вороху коренеплодів цикорію, який містить транспортно-очисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, які виконано у вигляді барабана, несучого спіральні витки, а осі обертання шнеків розміщено на нижній гілці еліпса, які утворюють простір жолоба робочою русла, а в просторі жолоба робочого русла під правою та лівою системою шнеків і вздовж них на деякій відстані від правої та лівої системи шнеків встановлено приводний гвинт, який виконано у вигляді пустотілого гвинтового циліндра, змонтованого консольно на опорах, а в порожнині пустотілого гвинтового циліндра розміщено приводний очисний вал, на трубі якого по гвинтовій лінії закріплено пружні очисні елементи, а очисний вал змонтовано консольно на опорах, які розміщено з протилежного боку консольних опор приводного гвинта, причому спіральні витки лівої та правої системи шнеків круглого перерізу виготовлено з клиновидного паса у формі правильної чотирикутної зрізаної піраміди, яку закріплено до циліндричного барабана шнека нижньою основою. На фіг. 1 зображений комбінований очисник вороху коренеплодів цикорію, вигляд спереду, на фіг. 2 - приводний гвинт і очисний вал, вигляд зверху, на фіг. 3 шнек, вигляд спереду. Комбінований очисник вороху коренеплодів цикорію складається з транспортно-очисних робочих органів, які виконано у вигляді правої 1 та лівої 2 системи шнеків 3 круглого перерізу, осі 4 обертання яких знаходяться на нижній вітці 5 еліпса, при цьому розташовані шнеки 3 круглого перерізу утворюють жолоб робочого русла. Шнеки 3 круглого перерізу виконано у вигляді циліндричного барабана 6, на якому по гвинтовій лінії закріплено спіральні витки 7. Спіральні витки 7 виготовлено з клиновидного паса у формі правильної чотирикутної зрізаної піраміди 8, яку закріплено до циліндричного барабана 6 шнека 3 нижньою основою 9. Шнеки 3 обертаються в одну сторону з кутовою швидкістю ω0. Над правою 1 та лівою 2 системою шнеків 3 і вздовж них встановлено горизонтальний приводний гвинт 10, який виконано у вигляді пустотілого гвинтового циліндра, змонтованого консольно на опорах 11. Витками 12 приводного гвинта 10, є навита по гвинтовий лінії труба 13 круглого перерізу, яку закріплено з боку опор 11 на фланці 14. Приводний гвинт 10 за допомогою веденої зірочки 15 приводу 16 обертається назустріч руху надходження вороху коренеплодів з кутовою швидкістю ωn. У порожнині пустотілого гвинтового циліндра або приводного гвинта 10 розміщено горизонтальний приводний очисний вал 17, на трубі 18 якого закріплено пружні очисні елементи 19, причому приводний очисний вал 17 змонтовано консольно на опорах 20, які розміщено з протилежного боку консольних опор 11 приводного гвинта 10. Очисний вал 17 за допомогою веденої зірочки 21 приводу 22 обертається назустріч руху приводного гвинта 10 з кутовою швидкістю е. За рахунок виконання окремих приводів 16 і 22, відповідно, приводного гвинта 10 і очисного вала 17 можна незалежно один від одного регулювати числові значення кутових швидкостей обертання n гвинта 10 і е очисного вала 17, 1 UA 119844 U 5 10 15 20 25 30 35 що значно підвищує очисний ефект відокремлення налиплого ґрунту на поверхні тіла коренеплодів. Очисник вороху коренеплодів працює наступним чином. Ворох, який складається з коренеплодів цикорію, рослинних і ґрунтових домішок надходить на транспортно-очисні органи правої 1 та лівої 2 системи шнеків 3 круглого перерізу, заповнюючи простір жолоба робочого русла очисника. При цьому домішки проходять в зазор між робочою поверхнею шнеків 3 і нижнім торцем очисних пружних елементів 19, а коренеплоди надходять на шнеки 3, долаючи опір пружних очисних елементів 19. Одночасно спіральні витки 7 шнеків 3 і витки 12 приводного гвинта 10, взаємодіючи з коренеплодами, пересувають їх в одну сторону, тобто знімають їх з правої 1 та лівої 2 системи шнеків 3, при цьому спостерігаються випадки співудару коренеплодів і грудок землі зі спіральними витками 7 шнеків 3 і витками 12 приводного гвинта 10. Рухаючись вздовж жолоба робочого русла, тобто осей 4 обертання шнеків 3, ворох коренеплодів інтенсивно очищується від домішок шляхом їх просіювання через зазори між циліндричними барабанами 6 шнеків 3. Грудки землі руйнуються і вся сипуча земля і рослинні домішки просіюються через зазори між циліндричними барабанами 6 шнеків 3. Крім того, пружні очисні елементи 19 приводного очисного вала 17 взаємодіють на тіло коренеплодів, очищаючи при цьому їх поверхню від налиплого ґрунту. Очищені коренеплоди спіральними витками 7 шнеків 3 і витками 12 приводного гвинта 10 подаються далі. Таким чином, за рахунок виготовлення спіральних витків 7 шнеків 3 з клиновидного паса у формі правильної чотирикутної зрізаної піраміди 8, яку закріплено до циліндричного барабана 6 шнеків 3 нижньою основою 9 відбувається зменшення пошкодження коренеплодів у процесі їх переміщення витками 12 приводного гвинта по поверхні спіральних витків 7 шнеків 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Комбінований очисник вороху коренеплодів цикорію, який містить транспортно-очисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, які виконано у вигляді циліндричного барабана, несучою спіральні витки, а осі обертання шнеків розміщено на нижній гілці еліпса, які утворюють простір жолоба робочого русла, а в просторі жолоба робочого русла над правою та лівою системою шнеків і вздовж них на деякій відстані від правої та лівої систем шнеків встановлено приводний гвинт, який виконано у вигляді пустотілого гвинтового циліндра, змонтованого консольно на опорах, а в порожнині пустотілого гвинтового циліндра розміщено приводний очисний вал, на трубі якого по гвинтовій лінії закріплено пружні очисні елементи, а очисний вал змонтовано консольно на опорах, які розмішено з протилежного боку консольних опор приводною гвинта, який відрізняється тим, що спіральні витки лівої та правої системи шнеків круглого перерізу виготовлено з клиновидного паса у формі правильної чотирикутної зрізаної піраміди, яку закріплено до циліндричного барабана шнека нижньою основою. 2 UA 119844 U 3 UA 119844 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
