Комбінований очисник вороху коренеплодів
Номер патенту: 46920
Опубліковано: 11.01.2010
Автори: Паньків Марія Романівна, Рамш Василь Юрійович, Дубчак Наталія Андріївна, Барановський Віктор Миколайович
Формула / Реферат
Комбінований очисник вороху коренеплодів, який містить завантажувальний транспортер, очисну гірку з пальчиковою поверхнею, яка встановлена під кутом до горизонту, та транспортуючо-очисні органи, виконані у вигляді лівої та правої систем шнеків круглого перерізу, осі яких розміщено на нижній гілці еліпса та які утворюють жолоб робочого русла, який відрізняється тим, що в просторі жолоба робочого русла вздовж систем шнеків і зверху над ними горизонтально встановлено приводний вал, на барабані якого по гвинтовій лінії розміщені очисні пружні елементи, а напрямок навивання гвинтової лінії протилежний напрямку осьового переміщення вороху коренеплодів вздовж жолоба робочого русла.
Текст

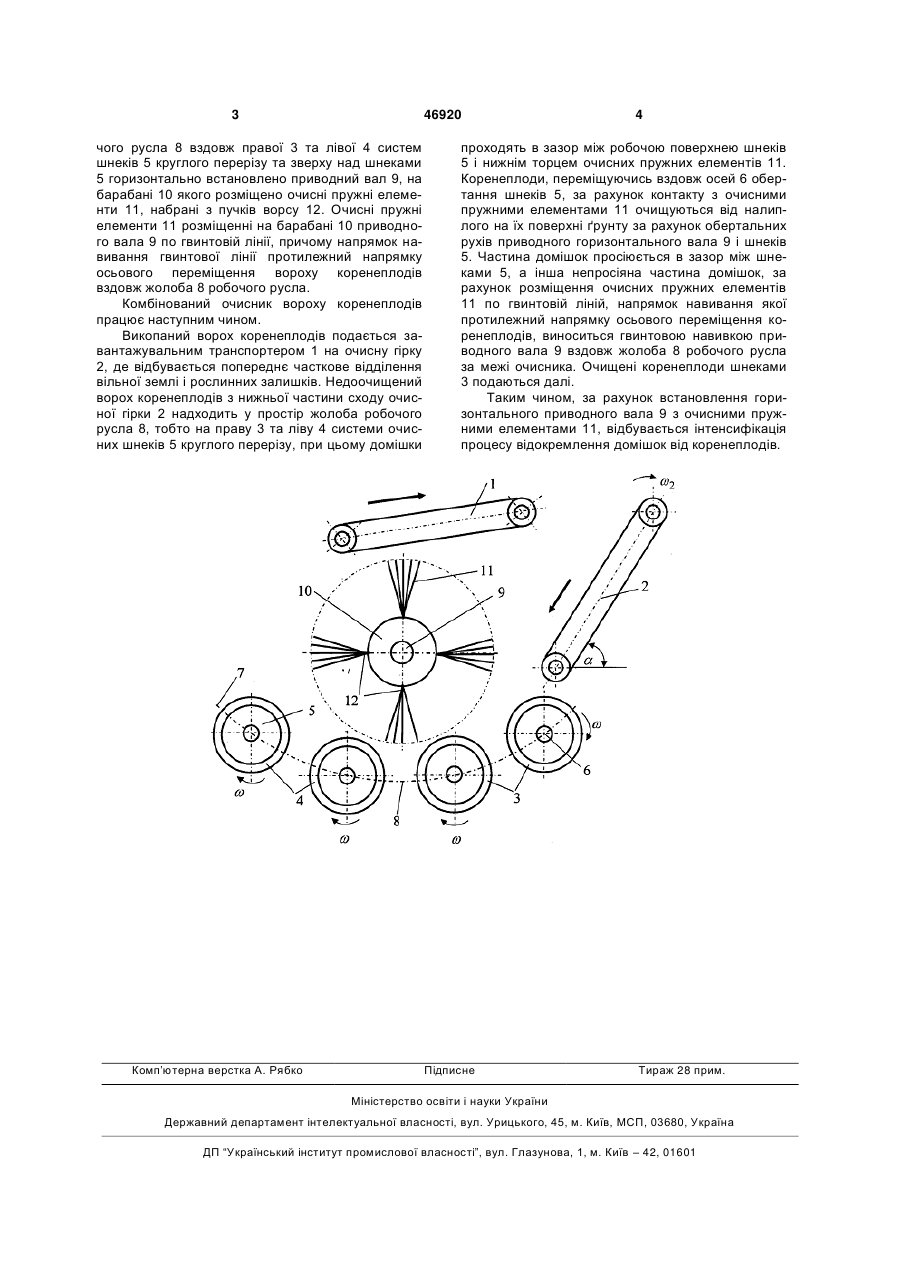

Комбінований очисник вороху коренеплодів, який містить завантажувальний транспортер, очисну гірку з пальчиковою поверхнею, яка встанов 3 46920 чого русла 8 вздовж правої 3 та лівої 4 систем шнеків 5 круглого перерізу та зверху над шнеками 5 горизонтально встановлено приводний вал 9, на барабані 10 якого розміщено очисні пружні елементи 11, набрані з пучків ворсу 12. Очисні пружні елементи 11 розміщенні на барабані 10 приводного вала 9 по гвинтовій лінії, причому напрямок навивання гвинтової лінії протилежний напрямку осьового переміщення вороху коренеплодів вздовж жолоба 8 робочого русла. Комбінований очисник вороху коренеплодів працює наступним чином. Викопаний ворох коренеплодів подається завантажувальним транспортером 1 на очисну гірку 2, де відбувається попереднє часткове відділення вільної землі і рослинних залишків. Недоочищений ворох коренеплодів з нижньої частини сходу очисної гірки 2 надходить у простір жолоба робочого русла 8, тобто на праву 3 та ліву 4 системи очисних шнеків 5 круглого перерізу, при цьому домішки Комп’ютерна верстка А. Рябко 4 проходять в зазор між робочою поверхнею шнеків 5 і нижнім торцем очисних пружних елементів 11. Коренеплоди, переміщуючись вздовж осей 6 обертання шнеків 5, за рахунок контакту з очисними пружними елементами 11 очищуються від налиплого на їх поверхні ґрунту за рахунок обертальних рухів приводного горизонтального вала 9 і шнеків 5. Частина домішок просіюється в зазор між шнеками 5, а інша непросіяна частина домішок, за рахунок розміщення очисних пружних елементів 11 по гвинтовій ліній, напрямок навивання якої протилежний напрямку осьового переміщення коренеплодів, виноситься гвинтовою навивкою приводного вала 9 вздовж жолоба 8 робочого русла за межі очисника. Очищені коренеплоди шнеками 3 подаються далі. Таким чином, за рахунок встановлення горизонтального приводного вала 9 з очисними пружними елементами 11, відбувається інтенсифікація процесу відокремлення домішок від коренеплодів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined cleaner of tuberous root cleaner
Автори англійськоюPankiv Mariia Romanivna, Baranovskyi Viktor Mykolaiovych, Dubchak Natalia Andriivna, Ramsh Vasyl Yuriiovych
Назва патенту російськоюКомбинированный очиститель вороха корнеплодов
Автори російськоюПанькив Мария Романовна, Барановский Виктор Николаевич, Дубчак Наталья Андреевна, Рамш Василий Юрьевич
МПК / Мітки
МПК: A01D 33/08
Мітки: вороху, очисник, коренеплодів, комбінований
