Від`єднувальний перехідник

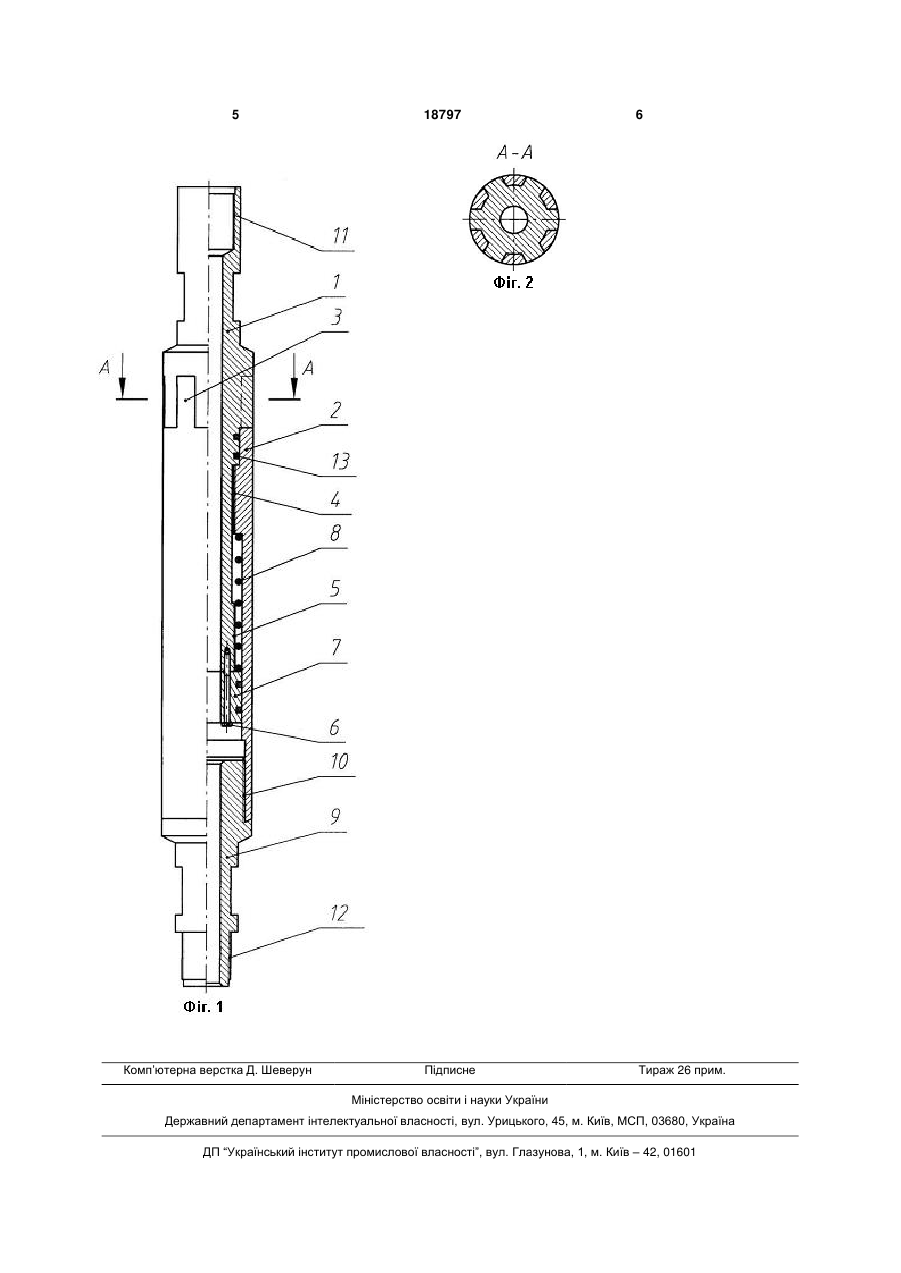

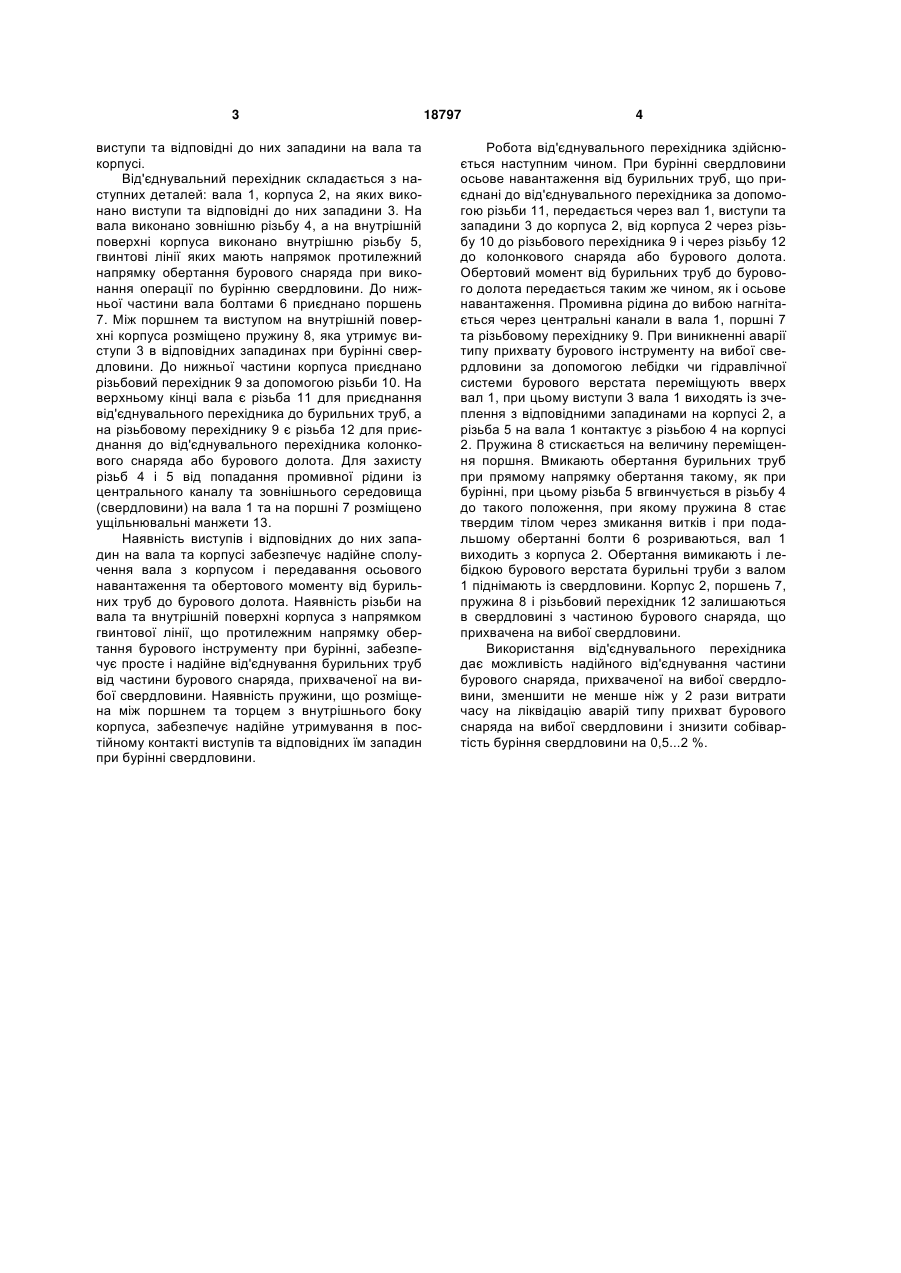

Від'єднувальний перехідник, що містить різьбовий перехідник, вал та корпус, який відрізня 3 виступи та відповідні до них западини на вала та корпусі. Від'єднувальний перехідник складається з наступних деталей: вала 1, корпуса 2, на яких виконано виступи та відповідні до них западини 3. На вала виконано зовнішню різьбу 4, а на внутрішній поверхні корпуса виконано внутрішню різьбу 5, гвинтові лінії яких мають напрямок протилежний напрямку обертання бурового снаряда при виконання операції по бурінню свердловини. До нижньої частини вала болтами 6 приєднано поршень 7. Між поршнем та виступом на внутрішній поверхні корпуса розміщено пружину 8, яка утримує виступи 3 в відповідних западинах при бурінні свердловини. До нижньої частини корпуса приєднано різьбовий перехідник 9 за допомогою різьби 10. На верхньому кінці вала є різьба 11 для приєднання від'єднувального перехідника до бурильних труб, а на різьбовому перехіднику 9 є різьба 12 для приєднання до від'єднувального перехідника колонкового снаряда або бурового долота. Для захисту різьб 4 і 5 від попадання промивної рідини із центрального каналу та зовнішнього середовища (свердловини) на вала 1 та на поршні 7 розміщено ущільнювальні манжети 13. Наявність виступів і відповідних до них западин на вала та корпусі забезпечує надійне сполучення вала з корпусом і передавання осьового навантаження та обертового моменту від бурильних труб до бурового долота. Наявність різьби на вала та внутрішній поверхні корпуса з напрямком гвинтової лінії, що протилежним напрямку обертання бурового інструменту при бурінні, забезпечує просте і надійне від'єднування бурильних труб від частини бурового снаряда, прихваченої на вибої свердловини. Наявність пружини, що розміщена між поршнем та торцем з внутрішнього боку корпуса, забезпечує надійне утримування в постійному контакті виступів та відповідних їм западин при бурінні свердловини. 18797 4 Робота від'єднувального перехідника здійснюється наступним чином. При бурінні свердловини осьове навантаження від бурильних труб, що приєднані до від'єднувального перехідника за допомогою різьби 11, передається через вал 1, виступи та западини 3 до корпуса 2, від корпуса 2 через різьбу 10 до різьбового перехідника 9 і через різьбу 12 до колонкового снаряда або бурового долота. Обертовий момент від бурильних труб до бурового долота передається таким же чином, як і осьове навантаження. Промивна рідина до вибою нагнітається через центральні канали в вала 1, поршні 7 та різьбовому перехіднику 9. При виникненні аварії типу прихвату бурового інструменту на вибої свердловини за допомогою лебідки чи гідравлічної системи бурового верстата переміщують вверх вал 1, при цьому виступи 3 вала 1 виходять із зчеплення з відповідними западинами на корпусі 2, а різьба 5 на вала 1 контактує з різьбою 4 на корпусі 2. Пружина 8 стискається на величину переміщення поршня. Вмикають обертання бурильних труб при прямому напрямку обертання такому, як при бурінні, при цьому різьба 5 вгвинчується в різьбу 4 до такого положення, при якому пружина 8 стає твердим тілом через змикання витків і при подальшому обертанні болти 6 розриваються, вал 1 виходить з корпуса 2. Обертання вимикають і лебідкою бурового верстата бурильні труби з валом 1 піднімають із свердловини. Корпус 2, поршень 7, пружина 8 і різьбовий перехідник 12 залишаються в свердловині з частиною бурового снаряда, що прихвачена на вибої свердловини. Використання від'єднувального перехідника дає можливість надійного від'єднування частини бурового снаряда, прихваченої на вибої свердловини, зменшити не менше ніж у 2 рази витрати часу на ліквідацію аварій типу прихват бурового снаряда на вибої свердловини і знизити собівартість буріння свердловини на 0,5...2 %. 5 Комп’ютерна верстка Д. Шеверун 18797 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
