Пристрій для лікувального та оздоровчого масажу

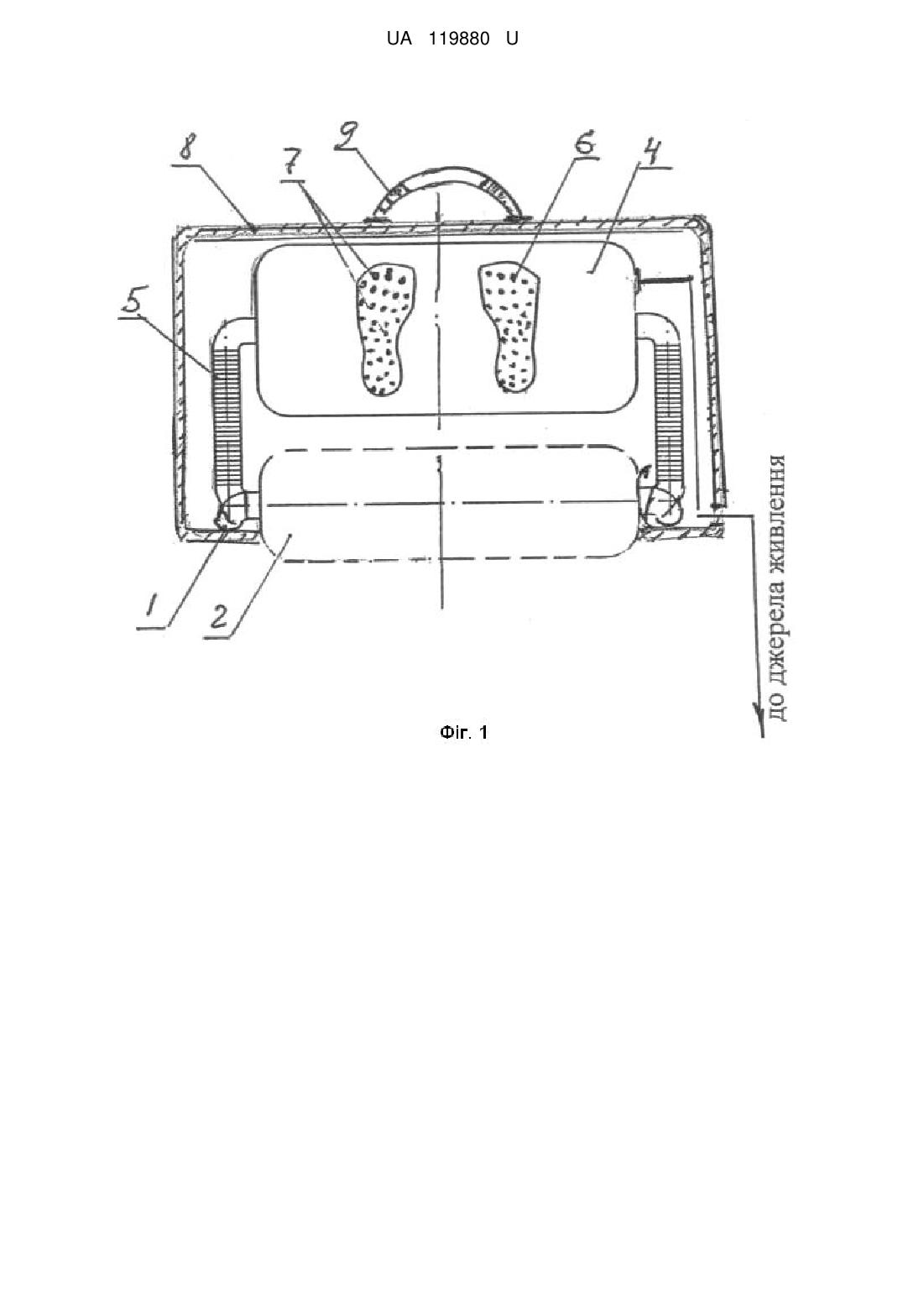

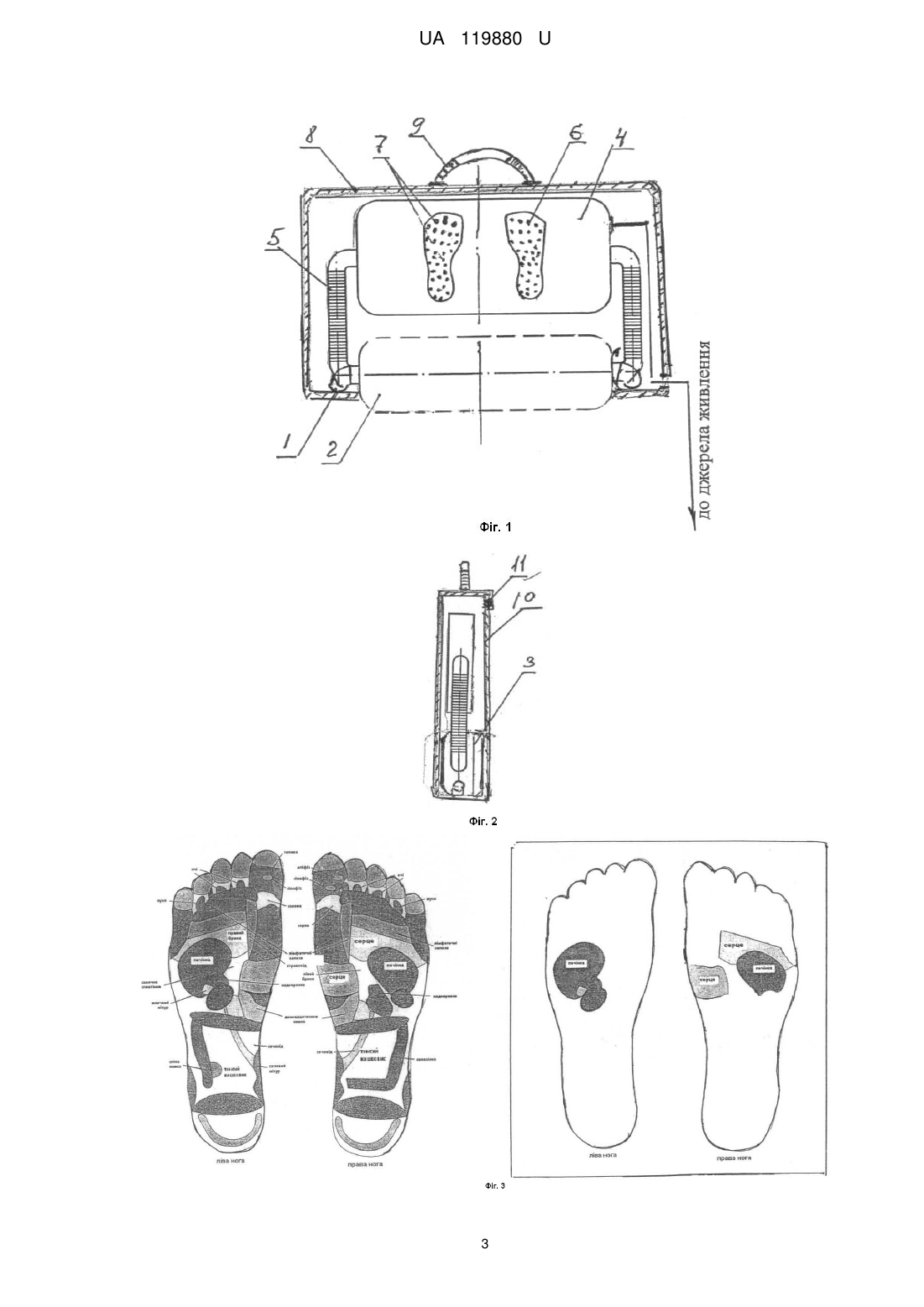

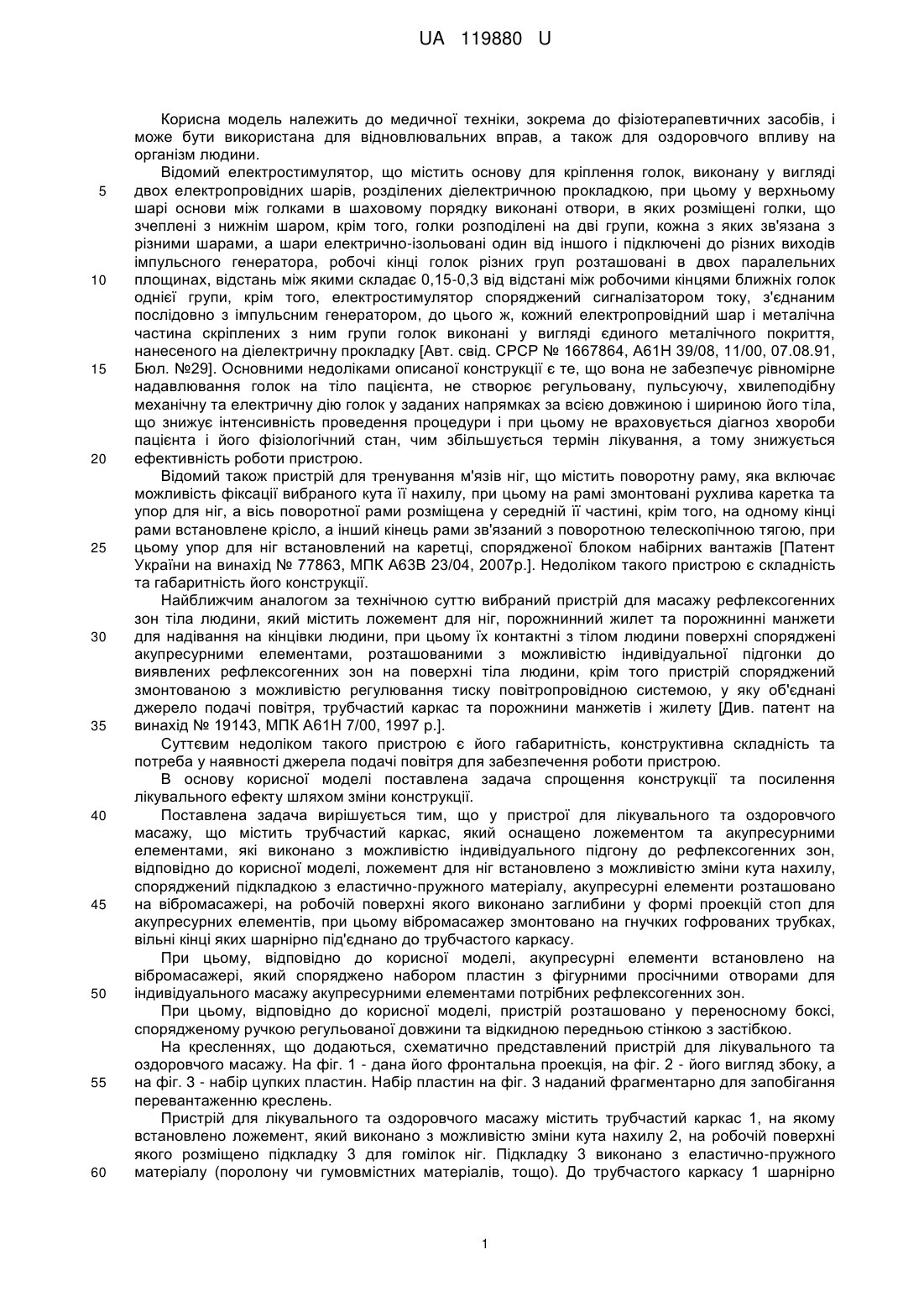

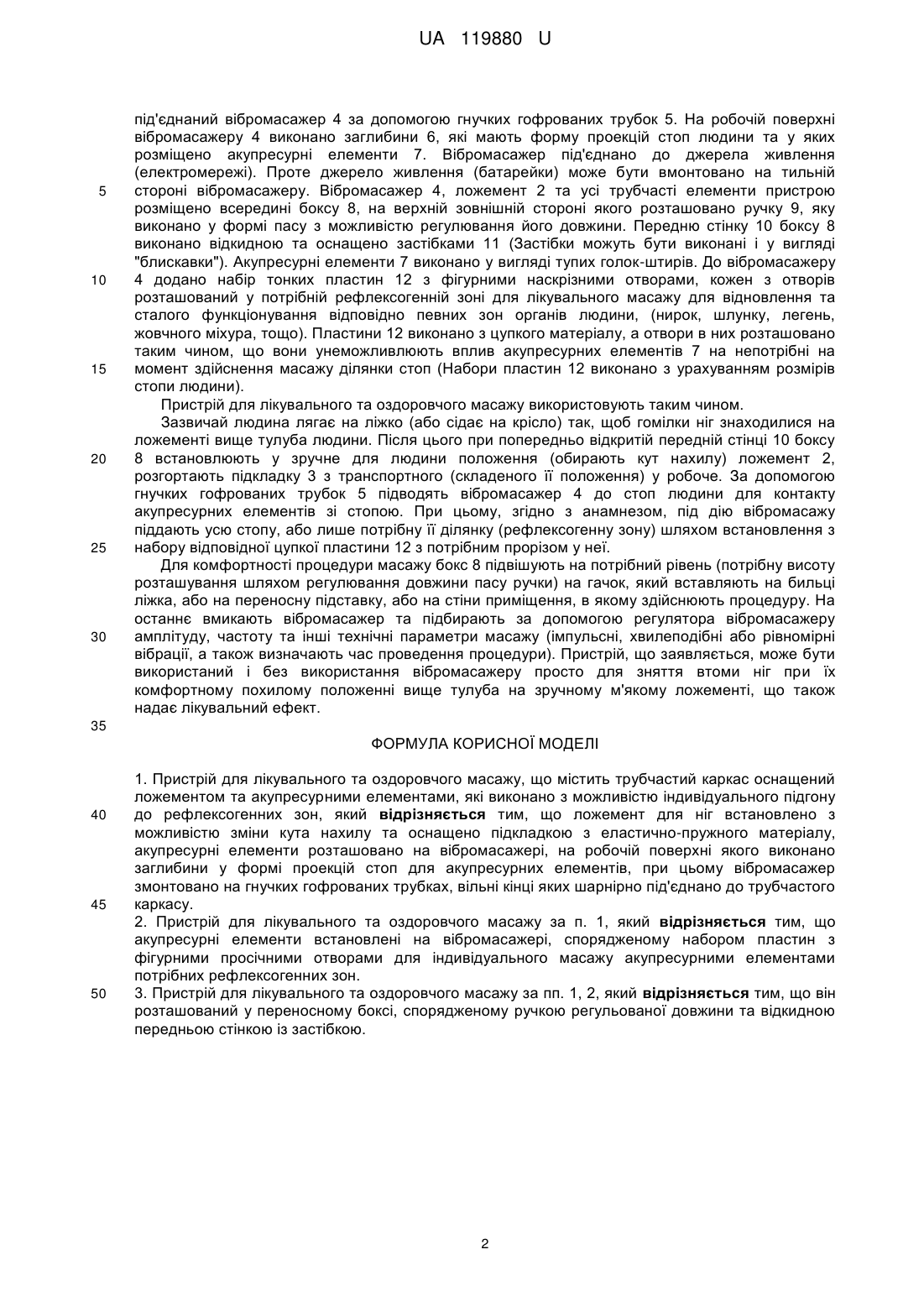

Реферат: Пристрій для лікувального та оздоровчого масажу містить трубчастий каркас, який оснащено ложементом та акупресурними елементами, які виконано з можливістю індивідуального підгону до рефлексогенних зон. Ложемент для ніг встановлено з можливістю зміни кута нахилу та оснащено підкладкою з еластично-пружного матеріалу, акупресурні елементи розташовано на вібромасажері, на робочій поверхні якого виконано заглибини у формі проекцій стоп для акупресурних елементів, при цьому вібромасажер змонтовано на гнучких гофрованих трубках, вільні кінці яких шарнірно під'єднано до трубчастого каркасу. UA 119880 U (54) ПРИСТРІЙ ДЛЯ ЛІКУВАЛЬНОГО ТА ОЗДОРОВЧОГО МАСАЖУ UA 119880 U UA 119880 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, зокрема до фізіотерапевтичних засобів, і може бути використана для відновлювальних вправ, а також для оздоровчого впливу на організм людини. Відомий електростимулятор, що містить основу для кріплення голок, виконану у вигляді двох електропровідних шарів, розділених діелектричною прокладкою, при цьому у верхньому шарі основи між голками в шаховому порядку виконані отвори, в яких розміщені голки, що зчеплені з нижнім шаром, крім того, голки розподілені на дві групи, кожна з яких зв'язана з різними шарами, а шари електрично-ізольовані один від іншого і підключені до різних виходів імпульсного генератора, робочі кінці голок різних груп розташовані в двох паралельних площинах, відстань між якими складає 0,15-0,3 від відстані між робочими кінцями ближніх голок однієї групи, крім того, електростимулятор споряджений сигналізатором току, з'єднаним послідовно з імпульсним генератором, до цього ж, кожний електропровідний шар і металічна частина скріплених з ним групи голок виконані у вигляді єдиного металічного покриття, нанесеного на діелектричну прокладку [Авт. свід. СРСР № 1667864, А61Н 39/08, 11/00, 07.08.91, Бюл. №29]. Основними недоліками описаної конструкції є те, що вона не забезпечує рівномірне надавлювання голок на тіло пацієнта, не створює регульовану, пульсуючу, хвилеподібну механічну та електричну дію голок у заданих напрямках за всією довжиною і шириною його тіла, що знижує інтенсивність проведення процедури і при цьому не враховується діагноз хвороби пацієнта і його фізіологічний стан, чим збільшується термін лікування, а тому знижується ефективність роботи пристрою. Відомий також пристрій для тренування м'язів ніг, що містить поворотну раму, яка включає можливість фіксації вибраного кута її нахилу, при цьому на рамі змонтовані рухлива каретка та упор для ніг, а вісь поворотної рами розміщена у середній її частині, крім того, на одному кінці рами встановлене крісло, а інший кінець рами зв'язаний з поворотною телескопічною тягою, при цьому упор для ніг встановлений на каретці, спорядженої блоком набірних вантажів [Патент України на винахід № 77863, МПК А63В 23/04, 2007p.]. Недоліком такого пристрою є складність та габаритність його конструкції. Найближчим аналогом за технічною суттю вибраний пристрій для масажу рефлексогенних зон тіла людини, який містить ложемент для ніг, порожнинний жилет та порожнинні манжети для надівання на кінцівки людини, при цьому їх контактні з тілом людини поверхні споряджені акупресурними елементами, розташованими з можливістю індивідуальної підгонки до виявлених рефлексогенних зон на поверхні тіла людини, крім того пристрій споряджений змонтованою з можливістю регулювання тиску повітропровідною системою, у яку об'єднані джерело подачі повітря, трубчастий каркас та порожнини манжетів і жилету [Див. патент на винахід № 19143, МПК А61Н 7/00, 1997 p.]. Суттєвим недоліком такого пристрою є його габаритність, конструктивна складність та потреба у наявності джерела подачі повітря для забезпечення роботи пристрою. В основу корисної моделі поставлена задача спрощення конструкції та посилення лікувального ефекту шляхом зміни конструкції. Поставлена задача вирішується тим, що у пристрої для лікувального та оздоровчого масажу, що містить трубчастий каркас, який оснащено ложементом та акупресурними елементами, які виконано з можливістю індивідуального підгону до рефлексогенних зон, відповідно до корисної моделі, ложемент для ніг встановлено з можливістю зміни кута нахилу, споряджений підкладкою з еластично-пружного матеріалу, акупресурні елементи розташовано на вібромасажері, на робочій поверхні якого виконано заглибини у формі проекцій стоп для акупресурних елементів, при цьому вібромасажер змонтовано на гнучких гофрованих трубках, вільні кінці яких шарнірно під'єднано до трубчастого каркасу. При цьому, відповідно до корисної моделі, акупресурні елементи встановлено на вібромасажері, який споряджено набором пластин з фігурними просічними отворами для індивідуального масажу акупресурними елементами потрібних рефлексогенних зон. При цьому, відповідно до корисної моделі, пристрій розташовано у переносному боксі, спорядженому ручкою регульованої довжини та відкидною передньою стінкою з застібкою. На кресленнях, що додаються, схематично представлений пристрій для лікувального та оздоровчого масажу. На фіг. 1 - дана його фронтальна проекція, на фіг. 2 - його вигляд збоку, а на фіг. 3 - набір цупких пластин. Набір пластин на фіг. 3 наданий фрагментарно для запобігання перевантаженню креслень. Пристрій для лікувального та оздоровчого масажу містить трубчастий каркас 1, на якому встановлено ложемент, який виконано з можливістю зміни кута нахилу 2, на робочій поверхні якого розміщено підкладку 3 для гомілок ніг. Підкладку 3 виконано з еластично-пружного матеріалу (поролону чи гумовмістних матеріалів, тощо). До трубчастого каркасу 1 шарнірно 1 UA 119880 U 5 10 15 20 25 30 під'єднаний вібромасажер 4 за допомогою гнучких гофрованих трубок 5. На робочій поверхні вібромасажеру 4 виконано заглибини 6, які мають форму проекцій стоп людини та у яких розміщено акупресурні елементи 7. Вібромасажер під'єднано до джерела живлення (електромережі). Проте джерело живлення (батарейки) може бути вмонтовано на тильній стороні вібромасажеру. Вібромасажер 4, ложемент 2 та усі трубчасті елементи пристрою розміщено всередині боксу 8, на верхній зовнішній стороні якого розташовано ручку 9, яку виконано у формі пасу з можливістю регулювання його довжини. Передню стінку 10 боксу 8 виконано відкидною та оснащено застібками 11 (Застібки можуть бути виконані і у вигляді "блискавки"). Акупресурні елементи 7 виконано у вигляді тупих голок-штирів. До вібромасажеру 4 додано набір тонких пластин 12 з фігурними наскрізними отворами, кожен з отворів розташований у потрібній рефлексогенній зоні для лікувального масажу для відновлення та сталого функціонування відповідно певних зон органів людини, (нирок, шлунку, легень, жовчного міхура, тощо). Пластини 12 виконано з цупкого матеріалу, а отвори в них розташовано таким чином, що вони унеможливлюють вплив акупресурних елементів 7 на непотрібні на момент здійснення масажу ділянки стоп (Набори пластин 12 виконано з урахуванням розмірів стопи людини). Пристрій для лікувального та оздоровчого масажу використовують таким чином. Зазвичай людина лягає на ліжко (або сідає на крісло) так, щоб гомілки ніг знаходилися на ложементі вище тулуба людини. Після цього при попередньо відкритій передній стінці 10 боксу 8 встановлюють у зручне для людини положення (обирають кут нахилу) ложемент 2, розгортають підкладку 3 з транспортного (складеного її положення) у робоче. За допомогою гнучких гофрованих трубок 5 підводять вібромасажер 4 до стоп людини для контакту акупресурних елементів зі стопою. При цьому, згідно з анамнезом, під дію вібромасажу піддають усю стопу, або лише потрібну її ділянку (рефлексогенну зону) шляхом встановлення з набору відповідної цупкої пластини 12 з потрібним прорізом у неї. Для комфортності процедури масажу бокс 8 підвішують на потрібний рівень (потрібну висоту розташування шляхом регулювання довжини пасу ручки) на гачок, який вставляють на бильці ліжка, або на переносну підставку, або на стіни приміщення, в якому здійснюють процедуру. На останнє вмикають вібромасажер та підбирають за допомогою регулятора вібромасажеру амплітуду, частоту та інші технічні параметри масажу (імпульсні, хвилеподібні або рівномірні вібрації, а також визначають час проведення процедури). Пристрій, що заявляється, може бути використаний і без використання вібромасажеру просто для зняття втоми ніг при їх комфортному похилому положенні вище тулуба на зручному м'якому ложементі, що також надає лікувальний ефект. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Пристрій для лікувального та оздоровчого масажу, що містить трубчастий каркас оснащений ложементом та акупресурними елементами, які виконано з можливістю індивідуального підгону до рефлексогенних зон, який відрізняється тим, що ложемент для ніг встановлено з можливістю зміни кута нахилу та оснащено підкладкою з еластично-пружного матеріалу, акупресурні елементи розташовано на вібромасажері, на робочій поверхні якого виконано заглибини у формі проекцій стоп для акупресурних елементів, при цьому вібромасажер змонтовано на гнучких гофрованих трубках, вільні кінці яких шарнірно під'єднано до трубчастого каркасу. 2. Пристрій для лікувального та оздоровчого масажу за п. 1, який відрізняється тим, що акупресурні елементи встановлені на вібромасажері, спорядженому набором пластин з фігурними просічними отворами для індивідуального масажу акупресурними елементами потрібних рефлексогенних зон. 3. Пристрій для лікувального та оздоровчого масажу за пп. 1, 2, який відрізняється тим, що він розташований у переносному боксі, спорядженому ручкою регульованої довжини та відкидною передньою стінкою із застібкою. 2 UA 119880 U 3 UA 119880 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
