Упаковка для рослинної продукції

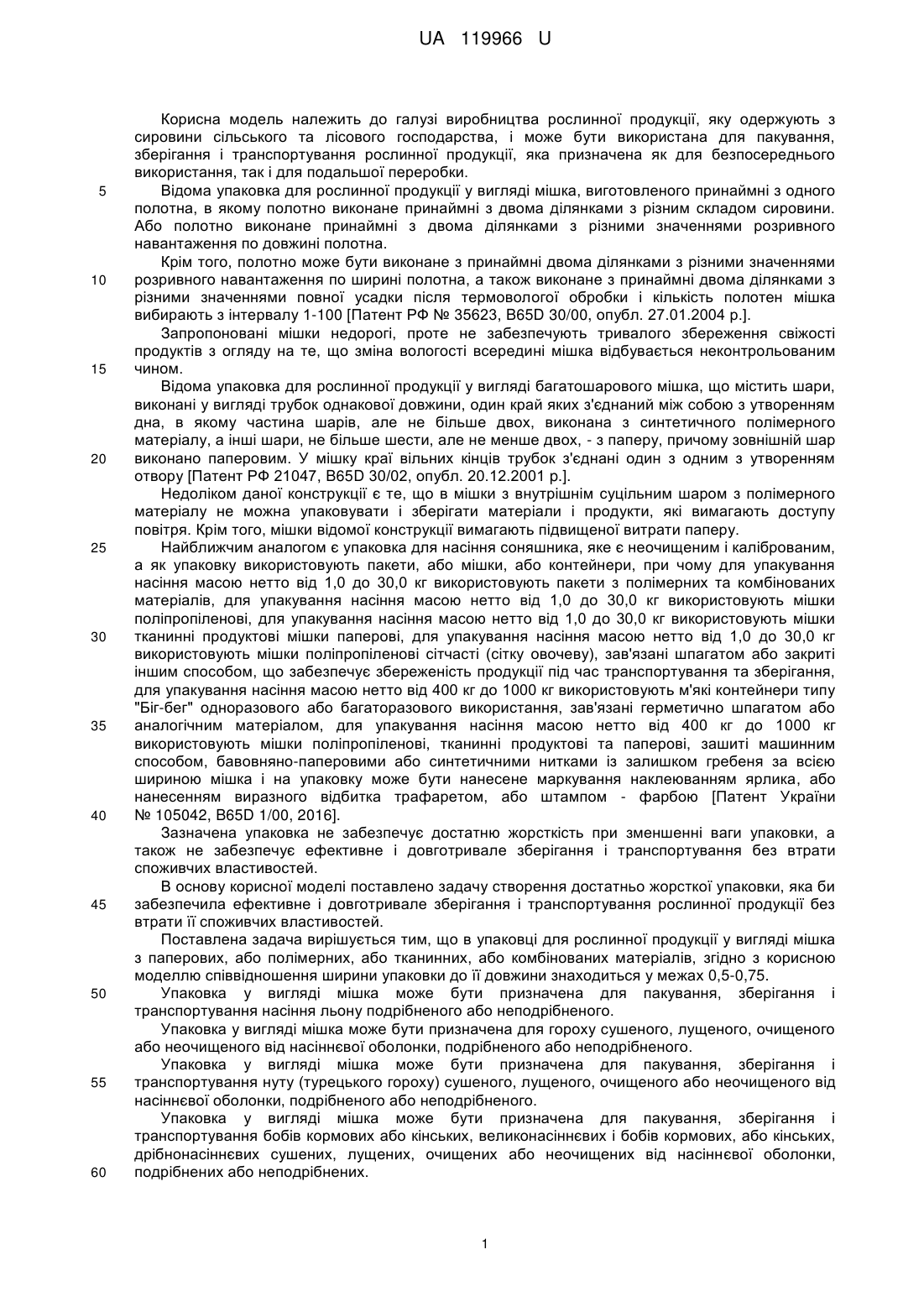

Реферат: UA 119966 U UA 119966 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі виробництва рослинної продукції, яку одержують з сировини сільського та лісового господарства, і може бути використана для пакування, зберігання і транспортування рослинної продукції, яка призначена як для безпосереднього використання, так і для подальшої переробки. Відома упаковка для рослинної продукції у вигляді мішка, виготовленого принаймні з одного полотна, в якому полотно виконане принаймні з двома ділянками з різним складом сировини. Або полотно виконане принаймні з двома ділянками з різними значеннями розривного навантаження по довжині полотна. Крім того, полотно може бути виконане з принаймні двома ділянками з різними значеннями розривного навантаження по ширині полотна, а також виконане з принаймні двома ділянками з різними значеннями повної усадки після термовологої обробки і кількість полотен мішка вибирають з інтервалу 1-100 [Патент РФ № 35623, B65D 30/00, опубл. 27.01.2004 р.]. Запропоновані мішки недорогі, проте не забезпечують тривалого збереження свіжості продуктів з огляду на те, що зміна вологості всередині мішка відбувається неконтрольованим чином. Відома упаковка для рослинної продукції у вигляді багатошарового мішка, що містить шари, виконані у вигляді трубок однакової довжини, один край яких з'єднаний між собою з утворенням дна, в якому частина шарів, але не більше двох, виконана з синтетичного полімерного матеріалу, а інші шари, не більше шести, але не менше двох, - з паперу, причому зовнішній шар виконано паперовим. У мішку краї вільних кінців трубок з'єднані один з одним з утворенням отвору [Патент РФ 21047, B65D 30/02, опубл. 20.12.2001 p.]. Недоліком даної конструкції є те, що в мішки з внутрішнім суцільним шаром з полімерного матеріалу не можна упаковувати і зберігати матеріали і продукти, які вимагають доступу повітря. Крім того, мішки відомої конструкції вимагають підвищеної витрати паперу. Найближчим аналогом є упаковка для насіння соняшника, яке є неочищеним і каліброваним, а як упаковку використовують пакети, або мішки, або контейнери, при чому для упакування насіння масою нетто від 1,0 до 30,0 кг використовують пакети з полімерних та комбінованих матеріалів, для упакування насіння масою нетто від 1,0 до 30,0 кг використовують мішки поліпропіленові, для упакування насіння масою нетто від 1,0 до 30,0 кг використовують мішки тканинні продуктові мішки паперові, для упакування насіння масою нетто від 1,0 до 30,0 кг використовують мішки поліпропіленові сітчасті (сітку овочеву), зав'язані шпагатом або закриті іншим способом, що забезпечує збереженість продукції під час транспортування та зберігання, для упакування насіння масою нетто від 400 кг до 1000 кг використовують м'які контейнери типу "Біг-бег" одноразового або багаторазового використання, зав'язані герметично шпагатом або аналогічним матеріалом, для упакування насіння масою нетто від 400 кг до 1000 кг використовують мішки поліпропіленові, тканинні продуктові та паперові, зашиті машинним способом, бавовняно-паперовими або синтетичними нитками із залишком гребеня за всією шириною мішка і на упаковку може бути нанесене маркування наклеюванням ярлика, або нанесенням виразного відбитка трафаретом, або штампом - фарбою [Патент України № 105042, B65D 1/00, 2016]. Зазначена упаковка не забезпечує достатню жорсткість при зменшенні ваги упаковки, а також не забезпечує ефективне і довготривале зберігання і транспортування без втрати споживчих властивостей. В основу корисної моделі поставлено задачу створення достатньо жорсткої упаковки, яка би забезпечила ефективне і довготривале зберігання і транспортування рослинної продукції без втрати її споживчих властивостей. Поставлена задача вирішується тим, що в упаковці для рослинної продукції у вигляді мішка з паперових, або полімерних, або тканинних, або комбінованих матеріалів, згідно з корисною моделлю співвідношення ширини упаковки до її довжини знаходиться у межах 0,5-0,75. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування насіння льону подрібненого або неподрібненого. Упаковка у вигляді мішка може бути призначена для гороху сушеного, лущеного, очищеного або неочищеного від насіннєвої оболонки, подрібненого або неподрібненого. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування нуту (турецького гороху) сушеного, лущеного, очищеного або неочищеного від насіннєвої оболонки, подрібненого або неподрібненого. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування бобів кормових або кінських, великонасіннєвих і бобів кормових, або кінських, дрібнонасіннєвих сушених, лущених, очищених або неочищених від насіннєвої оболонки, подрібнених або неподрібнених. 1 UA 119966 U 5 10 15 20 25 30 35 40 Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування соєвих бобів подрібнених або неподрібнених. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування насіння соняшнику подрібненого або неподрібненого, лущеного або нелущеного. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування насіння гарбуза подрібненого або неподрібненого, лущеного або нелущеного. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування проса насіннєвого чи іншого призначення. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування насіння гірчиці подрібненого або неподрібненого. Упаковка у вигляді мішка може бути призначений для пакування, зберігання і транспортування насіння маку. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування насіння конюшини. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування насіння коріандру неподрібненого та немеленого, подрібненого або меленого. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування сочевиці сушеної, лущеної, очищеної або неочищеної від насіннєвої оболонки, подрібненої або неподрібненої. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування насіння конопель подрібненого або неподрібненого, лущеного або нелущеного. Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування пшениці і сумішів пшениці та жита (меслин). Упаковка у вигляді мішка може бути призначена для пакування, зберігання і транспортування сорго зернового. Корисна модель, що заявляється, забезпечує якісне пакування, ефективне і довготривале зберігання і транспортування рослинної продукції без втрати його споживчих властивостей. Суть корисної моделі пояснюється зображеннями: на кресленні (Фіг. 1) представлено схематичне зображення упаковки у вигляді мішка з поліпропіленової тканини, де L - її довжина, В - її ширина, а - ширина загину тканини донного шва і шва горловини; на Фіг. 2 - зображений приклад виконання упаковки у вигляді мішка з підгином по кромці однорядковим швом; на Фіг. 3 - зображений приклад виконання упаковки у вигляді мішка з підгином з закритим зрізом однорядковим швом. Рослинну продукцію пакують у мішки з паперових або полімерних, або тканинних, або комбінованих матеріалів, у яких співвідношення ширини упаковки В та її довжини L знаходиться у межах 0,5-0,75. Приклад виконання упаковки у вигляді мішка з поліпропіленової тканини з шириною - 55 см, довжиною - 105 см, до якого застосовуються такі фізико-механічні вимоги: №№ п/п 1 2 3 4 45 Найменування показників Мішок поліпропіленовий тканий Ширина Довжина Розривне навантаження смужки тканини шириною 50×200 мм не менше Уток Основа Розривне навантаження донного шва не менше Вага Од. вимірювання Кількість см см 55 (±1) 105 (±1) Н(кгс) H(кгс) 395 (40) 395 (40) Н(кгс) 150 (15) г 62 (±2) При використанні упаковки у вигляді мішка з поліпропіленової тканини його пошиття здійснюють з підгином з закритим зрізом однорядковим швом (Фіг. 3) або з підгином по кромці однорядковим швом (Фіг. 2). 2 UA 119966 U 5 10 15 20 25 30 Далі на упаковку для рослинної продукції у вигляді мішка наносять маркування наклеюванням або пришиванням ярлика або нанесенням виразного відбитка трафаретом або штампом - фарбою", або упаковка залишається без маркування. Корисна модель - упаковка для рослинної продукції у вигляді мішка - може бути виготовлена на стандартному обладнанні з використанням відомих технологічних процесів. Упаковка у вигляді мішка використовується для рослинної продукції, яка призначена як для безпосереднього використання, так і для подальшої переробки, зокрема нею можуть бути наступні продукти): - Насіння льону подрібнене або неподрібнене для сівби чи іншого призначення; - Горох сушений, лущений, очищений або неочищений від насіннєвої оболонки, подрібнений або неподрібнений для сівби чи іншого призначення; - Нут (турецький горох) сушений, лущений, очищений або неочищений від насіннєвої оболонки, подрібнений або неподрібнений для сівби чи іншого призначення; - Боби кормові або кінські, великонасіннєві і боби кормові або кінські, дрібнонасіннєві сушені, лущені, очищені або неочищені від насіннєвої оболонки, подрібнені або неподрібнені для сівби чи іншого призначення; - Соєві боби подрібнені або неподрібнені для сівби чи іншого призначення; - Насіння соняшнику подрібнене або неподрібнене, лущене або нелущене для сівби чи іншого призначення; - Насіння гарбуза подрібнене або неподрібнене, лущене або нелущене для сівби чи іншого призначення; - Просо насіннєве чи іншого призначення; - Насіння гірчиці подрібнене або неподрібнене для сівби чи іншого призначення; - Насіння маку для сівби чи іншого призначення; - Насіння конюшини; - Насіння коріандру неподрібнене та немелене, подрібнене або мелене; - Сочевиця сушена, лущена, очищена або неочищена від насіннєвої оболонки, подрібнена або неподрібнена для сівби чи іншого призначення; - Насіння конопель подрібнене або неподрібнене, лущене або нелущене для сівби чи іншого призначення; - Пшениця і суміш пшениці та жита (меслин) насіннєва та для інших потреб; Сорго зернове насіннєве чи для іншого призначення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Упаковка для рослинної продукції у вигляді мішка з паперових або полімерних, або тканинних, або комбінованих матеріалів, яка відрізняється тим, що співвідношення ширини упаковки та її довжини знаходиться у межах 0,5-0,75. 2. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування насіння льону подрібненого або неподрібненого. 3. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування гороху сушеного, лущеного, очищеного або неочищеного від насіннєвої оболонки, подрібненого або неподрібненого. 4. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування нуту (турецького гороху) сушеного, лущеного, очищеного або неочищеного від насіннєвої оболонки, подрібненого або неподрібненого. 5. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування бобів кормових або кінських, великонасіннєвих і бобів кормових або кінських, дрібнонасіннєвих сушених, лущених, очищених або неочищених від насіннєвої оболонки, подрібнених або неподрібнених. 6. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування соєвих бобів подрібнених або неподрібнених. 7. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування насіння соняшнику подрібненого або неподрібненого, лущеного або нелущеного. 8. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування насіння гарбуза подрібненого або неподрібненого, лущеного або нелущеного. 9. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування проса насіннєвого чи іншого призначення. 3 UA 119966 U 5 10 15 10. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування насіння гірчиці подрібненого або неподрібненого. 11. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування насіння маку. 12. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування насіння конюшини. 13. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування насіння коріандру неподрібненого та немеленого, подрібненого або меленого. 14. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування сочевиці сушеної, лущеної, очищеної або неочищеної від насіннєвої оболонки, подрібненої або неподрібненої. 15. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування насіння конопель подрібненого або неподрібненого, лущеного або нелущеного. 16. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування пшениці і сумішей пшениці та жита (меслин). 17. Упаковка за п. 1, яка відрізняється тим, що вона призначена для пакування, зберігання і транспортування сорго зернового. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
