Упаковка для розливання рідкої продукції

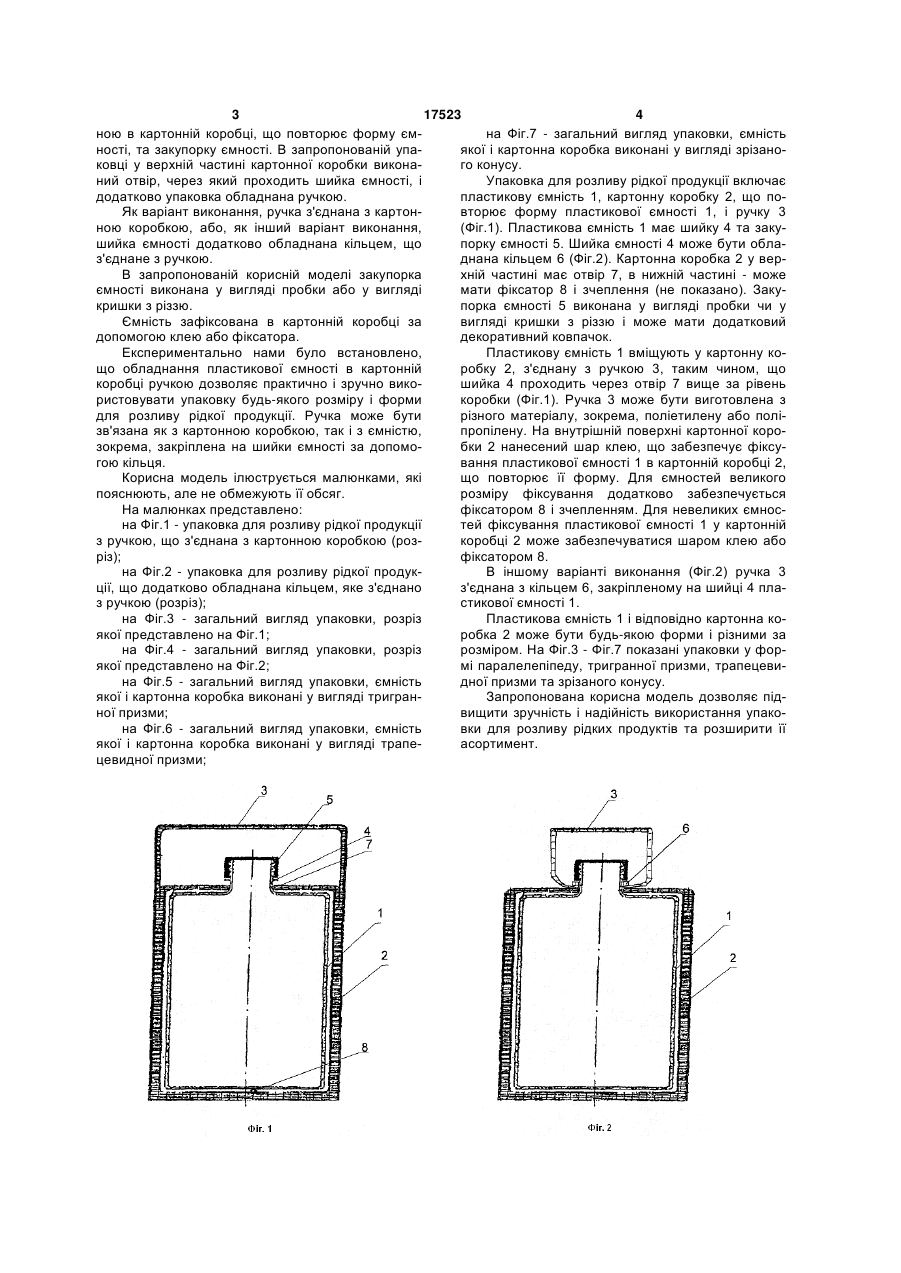

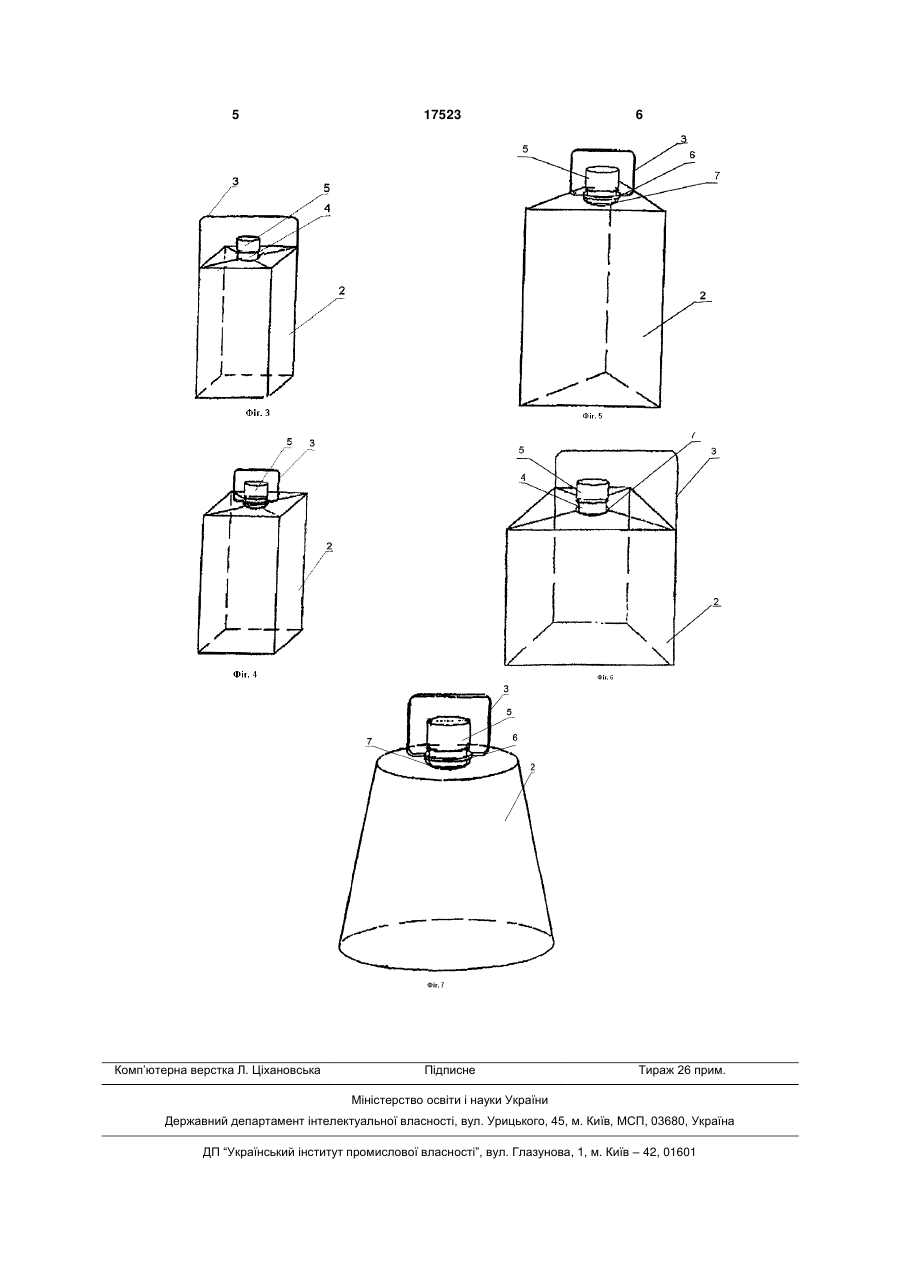

1. Упаковка для розливання рідкої продукції, що включає пластикову ємність з шийкою, зафіксованою в картонній коробці, що повторює форму ємності, та закупорку ємності, причому у верхній частині картонної коробки виконаний отвір, через який проходить шийка ємності, яка відрізняється тим, що додатково обладнана ручкою. 2. Упаковка за п.1, яка відрізняється тим, що ручка з'єднана з картонною коробкою. 3 17523 4 ною в картонній коробці, що повторює форму ємна Фіг.7 - загальний вигляд упаковки, ємність ності, та закупорку ємності. В запропонованій упаякої і картонна коробка виконані у вигляді зрізаноковці у верхній частині картонної коробки виконаго конусу. ний отвір, через який проходить шийка ємності, і Упаковка для розливу рідкої продукції включає додатково упаковка обладнана ручкою. пластикову ємність 1, картонну коробку 2, що поЯк варіант виконання, ручка з'єднана з картонвторює форму пластикової ємності 1, і ручку 3 ною коробкою, або, як інший варіант виконання, (Фіг.1). Пластикова ємність 1 має шийку 4 та закушийка ємності додатково обладнана кільцем, що порку ємності 5. Шийка ємності 4 може бути облаз'єднане з ручкою. днана кільцем 6 (Фіг.2). Картонна коробка 2 у верВ запропонованій корисній моделі закупорка хній частині має отвір 7, в нижній частині - може ємності виконана у вигляді пробки або у вигляді мати фіксатор 8 і зчеплення (не показано). Закукришки з різзю. порка ємності 5 виконана у вигляді пробки чи у Ємність зафіксована в картонній коробці за вигляді кришки з різзю і може мати додатковий допомогою клею або фіксатора. декоративний ковпачок. Експериментально нами було встановлено, Пластикову ємність 1 вміщують у картонну кощо обладнання пластикової ємності в картонній робку 2, з'єднану з ручкою 3, таким чином, що коробці ручкою дозволяє практично і зручно викошийка 4 проходить через отвір 7 вище за рівень ристовувати упаковку будь-якого розміру і форми коробки (Фіг.1). Ручка 3 може бути виготовлена з для розливу рідкої продукції. Ручка може бути різного матеріалу, зокрема, поліетилену або полізв'язана як з картонною коробкою, так і з ємністю, пропілену. На внутрішній поверхні картонної корозокрема, закріплена на шийки ємності за допомобки 2 нанесений шар клею, що забезпечує фіксугою кільця. вання пластикової ємності 1 в картонній коробці 2, Корисна модель ілюструється малюнками, які що повторює її форму. Для ємностей великого пояснюють, але не обмежують її обсяг. розміру фіксування додатково забезпечується На малюнках представлено: фіксатором 8 і зчепленням. Для невеликих ємносна Фіг.1 - упаковка для розливу рідкої продукції тей фіксування пластикової ємності 1 у картонній з ручкою, що з'єднана з картонною коробкою (розкоробці 2 може забезпечуватися шаром клею або різ); фіксатором 8. на Фіг.2 - упаковка для розливу рідкої продукВ іншому варіанті виконання (Фіг.2) ручка 3 ції, що додатково обладнана кільцем, яке з'єднано з'єднана з кільцем 6, закріпленому на шийці 4 плаз ручкою (розріз); стикової ємності 1. на Фіг.3 - загальний вигляд упаковки, розріз Пластикова ємність 1 і відповідно картонна коякої представлено на Фіг.1; робка 2 може бути будь-якою форми і різними за на Фіг.4 - загальний вигляд упаковки, розріз розміром. На Фіг.3 - Фіг.7 показані упаковки у форякої представлено на Фіг.2; мі паралелепіпеду, тригранної призми, трапецевина Фіг.5 - загальний вигляд упаковки, ємність дної призми та зрізаного конусу. якої і картонна коробка виконані у вигляді тригранЗапропонована корисна модель дозволяє підної призми; вищити зручність і надійність використання упакона Фіг.6 - загальний вигляд упаковки, ємність вки для розливу рідких продуктів та розширити її якої і картонна коробка виконані у вигляді трапеасортимент. цевидної призми; 5 Комп’ютерна верстка Л. Ціхановська 17523 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
