Тренажер для освоєння техніки накладання хірургічних швів на тканини

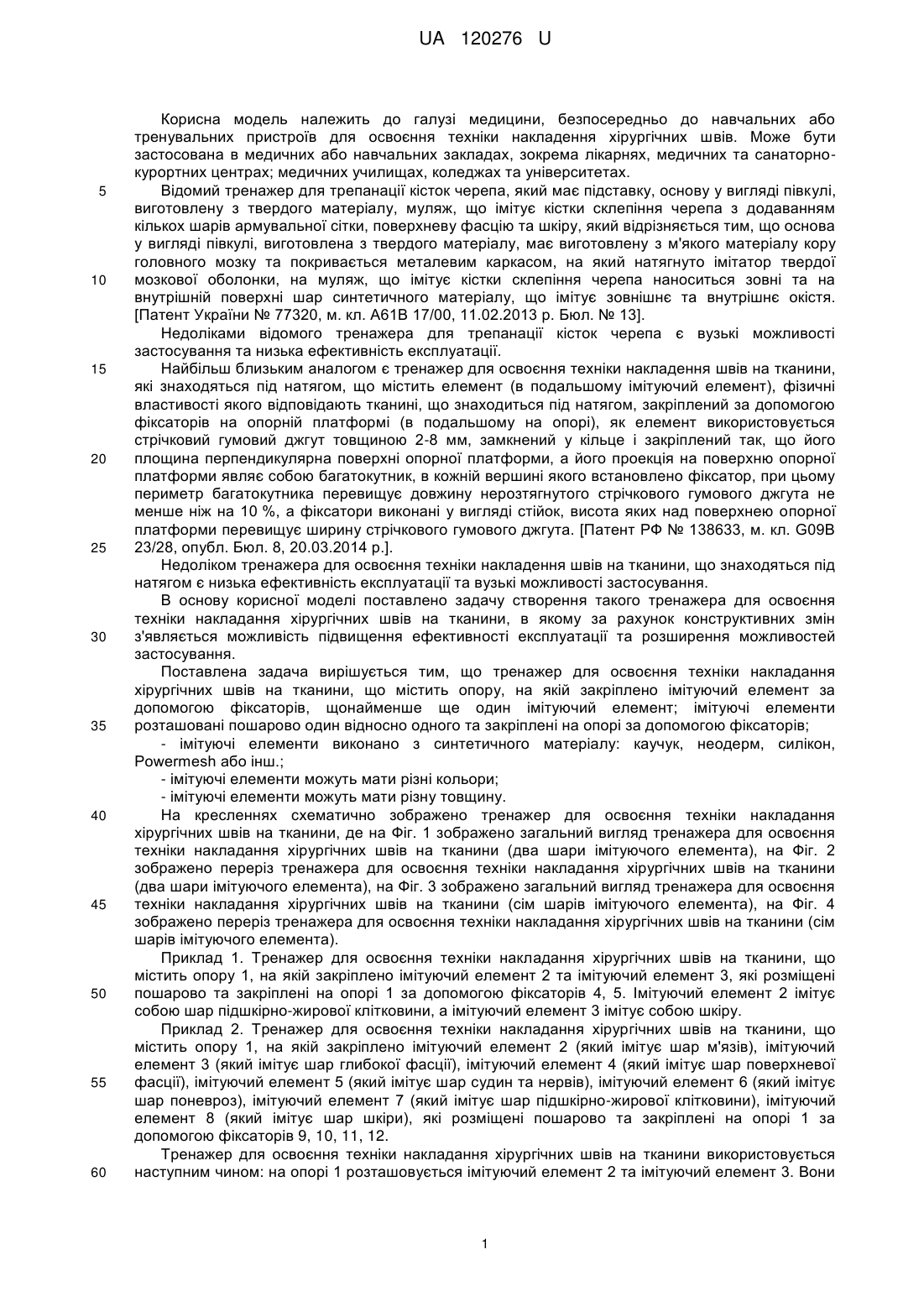

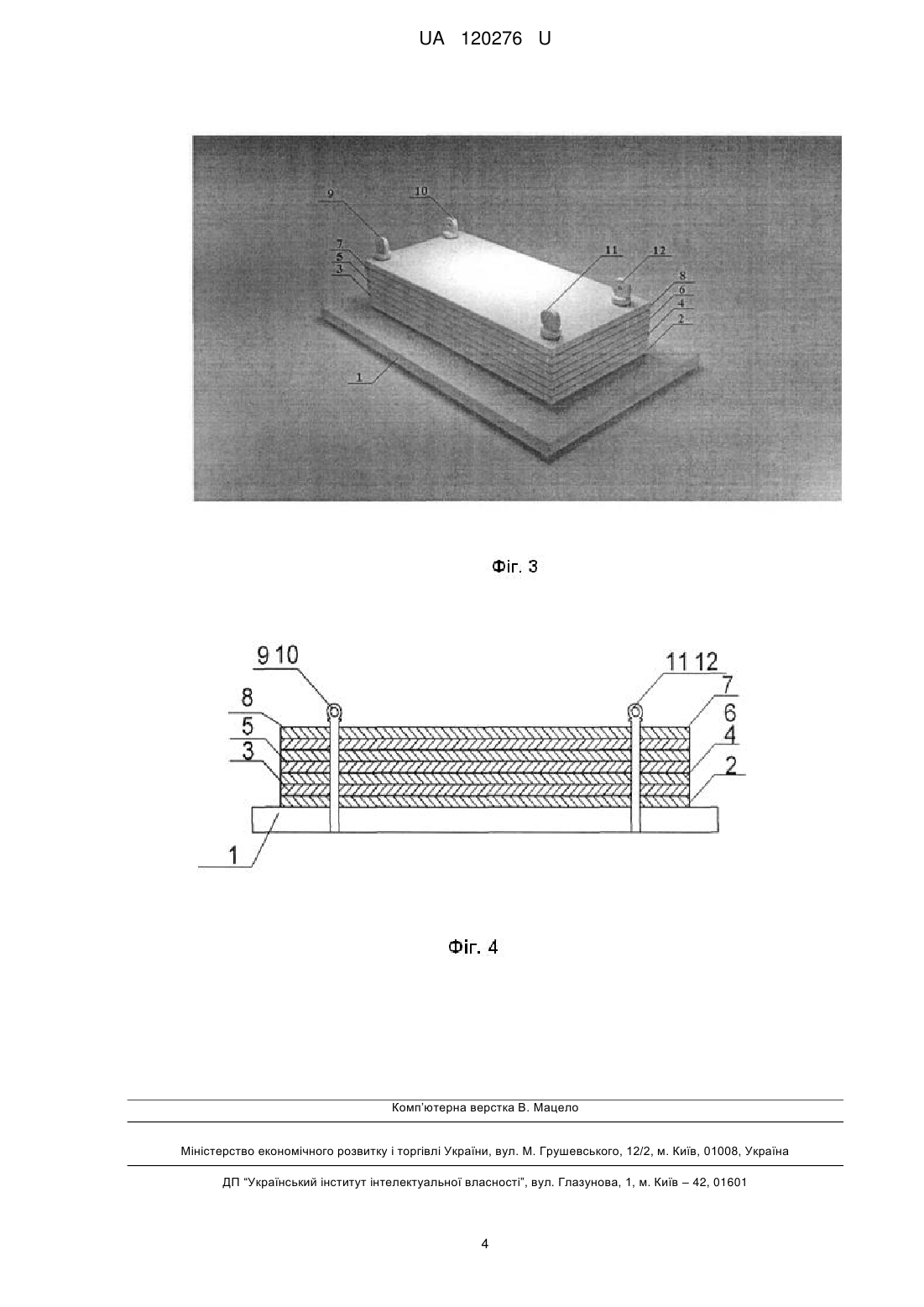

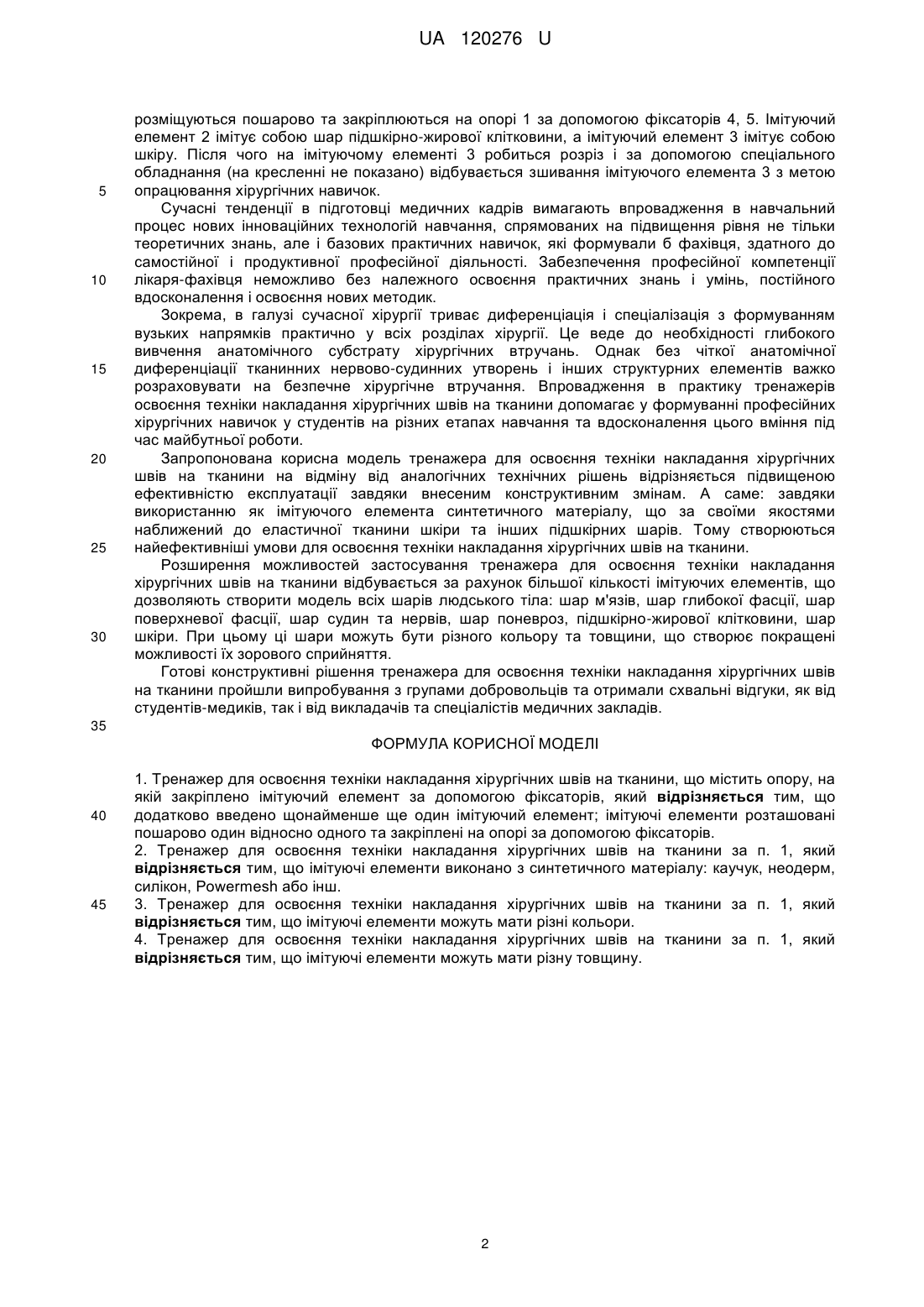

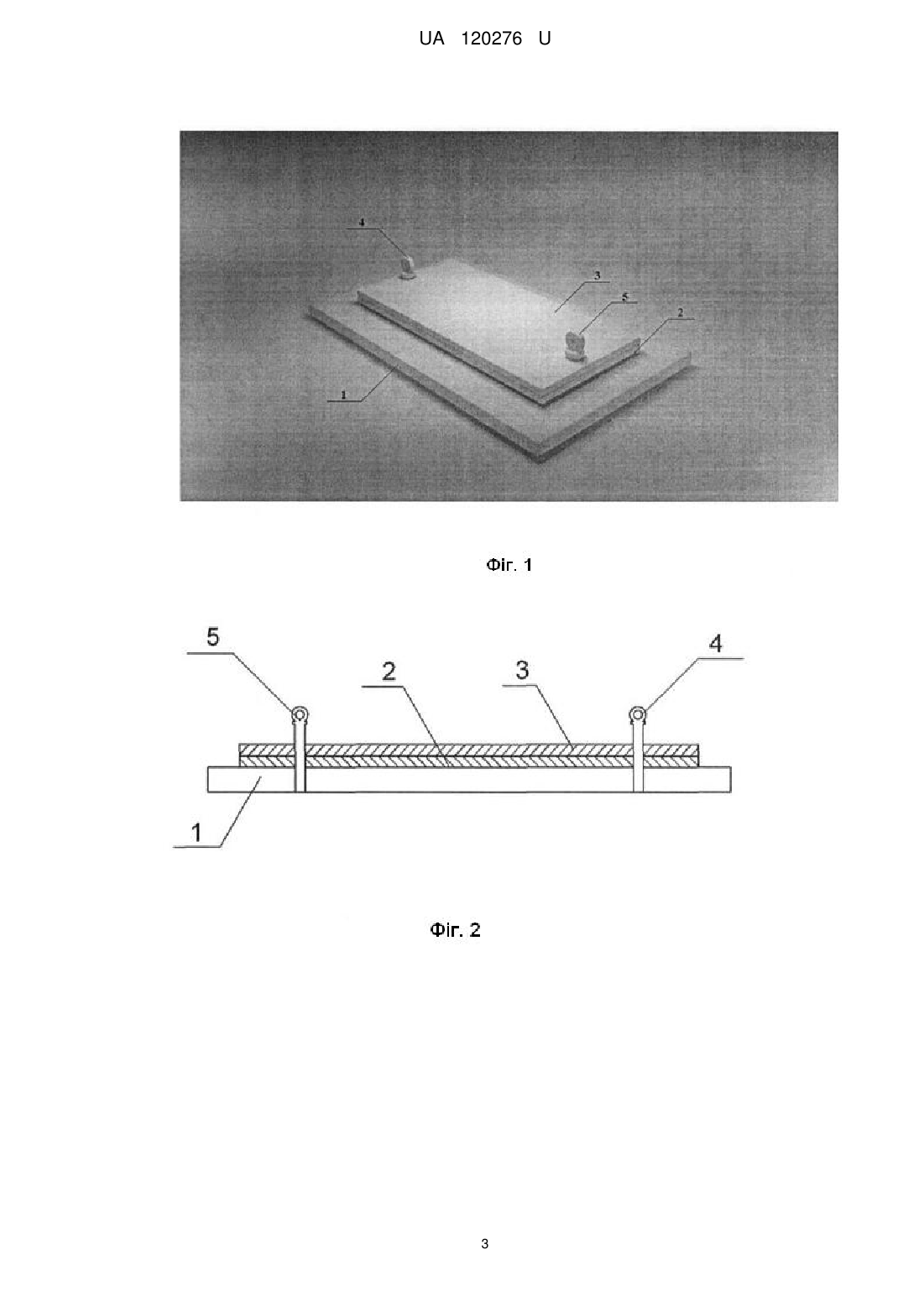

Реферат: Тренажер для освоєння техніки накладання хірургічних швів на тканини містить опору, на якій закріплено імітуючий елемент за допомогою фіксаторів. Додатково введено щонайменше ще один імітуючий елемент; імітуючі елементи розташовані пошарово один відносно одного та закріплені на опорі за допомогою фіксаторів. UA 120276 U (54) ТРЕНАЖЕР ДЛЯ ОСВОЄННЯ ТЕХНІКИ НАКЛАДАННЯ ХІРУРГІЧНИХ ШВІВ НА ТКАНИНИ UA 120276 U UA 120276 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, безпосередньо до навчальних або тренувальних пристроїв для освоєння техніки накладення хірургічних швів. Може бути застосована в медичних або навчальних закладах, зокрема лікарнях, медичних та санаторнокурортних центрах; медичних училищах, коледжах та університетах. Відомий тренажер для трепанації кісток черепа, який має підставку, основу у вигляді півкулі, виготовлену з твердого матеріалу, муляж, що імітує кістки склепіння черепа з додаванням кількох шарів армувальної сітки, поверхневу фасцію та шкіру, який відрізняється тим, що основа у вигляді півкулі, виготовлена з твердого матеріалу, має виготовлену з м'якого матеріалу кору головного мозку та покривається металевим каркасом, на який натягнуто імітатор твердої мозкової оболонки, на муляж, що імітує кістки склепіння черепа наноситься зовні та на внутрішній поверхні шар синтетичного матеріалу, що імітує зовнішнє та внутрішнє окістя. [Патент України № 77320, м. кл. А61В 17/00, 11.02.2013 р. Бюл. № 13]. Недоліками відомого тренажера для трепанації кісток черепа є вузькі можливості застосування та низька ефективність експлуатації. Найбільш близьким аналогом є тренажер для освоєння техніки накладення швів на тканини, які знаходяться під натягом, що містить елемент (в подальшому імітуючий елемент), фізичні властивості якого відповідають тканині, що знаходиться під натягом, закріплений за допомогою фіксаторів на опорній платформі (в подальшому на опорі), як елемент використовується стрічковий гумовий джгут товщиною 2-8 мм, замкнений у кільце і закріплений так, що його площина перпендикулярна поверхні опорної платформи, а його проекція на поверхню опорної платформи являє собою багатокутник, в кожній вершині якого встановлено фіксатор, при цьому периметр багатокутника перевищує довжину нерозтягнутого стрічкового гумового джгута не менше ніж на 10 %, а фіксатори виконані у вигляді стійок, висота яких над поверхнею опорної платформи перевищує ширину стрічкового гумового джгута. [Патент РФ № 138633, м. кл. G09B 23/28, опубл. Бюл. 8, 20.03.2014 p.]. Недоліком тренажера для освоєння техніки накладення швів на тканини, що знаходяться під натягом є низька ефективність експлуатації та вузькі можливості застосування. В основу корисної моделі поставлено задачу створення такого тренажера для освоєння техніки накладання хірургічних швів на тканини, в якому за рахунок конструктивних змін з'являється можливість підвищення ефективності експлуатації та розширення можливостей застосування. Поставлена задача вирішується тим, що тренажер для освоєння техніки накладання хірургічних швів на тканини, що містить опору, на якій закріплено імітуючий елемент за допомогою фіксаторів, щонайменше ще один імітуючий елемент; імітуючі елементи розташовані пошарово один відносно одного та закріплені на опорі за допомогою фіксаторів; - імітуючі елементи виконано з синтетичного матеріалу: каучук, неодерм, силікон, Powermesh або інш.; - імітуючі елементи можуть мати різні кольори; - імітуючі елементи можуть мати різну товщину. На кресленнях схематично зображено тренажер для освоєння техніки накладання хірургічних швів на тканини, де на Фіг. 1 зображено загальний вигляд тренажера для освоєння техніки накладання хірургічних швів на тканини (два шари імітуючого елемента), на Фіг. 2 зображено переріз тренажера для освоєння техніки накладання хірургічних швів на тканини (два шари імітуючого елемента), на Фіг. 3 зображено загальний вигляд тренажера для освоєння техніки накладання хірургічних швів на тканини (сім шарів імітуючого елемента), на Фіг. 4 зображено переріз тренажера для освоєння техніки накладання хірургічних швів на тканини (сім шарів імітуючого елемента). Приклад 1. Тренажер для освоєння техніки накладання хірургічних швів на тканини, що містить опору 1, на якій закріплено імітуючий елемент 2 та імітуючий елемент 3, які розміщені пошарово та закріплені на опорі 1 за допомогою фіксаторів 4, 5. Імітуючий елемент 2 імітує собою шар підшкірно-жирової клітковини, а імітуючий елемент 3 імітує собою шкіру. Приклад 2. Тренажер для освоєння техніки накладання хірургічних швів на тканини, що містить опору 1, на якій закріплено імітуючий елемент 2 (який імітує шар м'язів), імітуючий елемент 3 (який імітує шар глибокої фасції), імітуючий елемент 4 (який імітує шар поверхневої фасції), імітуючий елемент 5 (який імітує шар судин та нервів), імітуючий елемент 6 (який імітує шар поневроз), імітуючий елемент 7 (який імітує шар підшкірно-жирової клітковини), імітуючий елемент 8 (який імітує шар шкіри), які розміщені пошарово та закріплені на опорі 1 за допомогою фіксаторів 9, 10, 11, 12. Тренажер для освоєння техніки накладання хірургічних швів на тканини використовується наступним чином: на опорі 1 розташовується імітуючий елемент 2 та імітуючий елемент 3. Вони 1 UA 120276 U 5 10 15 20 25 30 розміщуються пошарово та закріплюються на опорі 1 за допомогою фіксаторів 4, 5. Імітуючий елемент 2 імітує собою шар підшкірно-жирової клітковини, а імітуючий елемент 3 імітує собою шкіру. Після чого на імітуючому елементі 3 робиться розріз і за допомогою спеціального обладнання (на кресленні не показано) відбувається зшивання імітуючого елемента 3 з метою опрацювання хірургічних навичок. Сучасні тенденції в підготовці медичних кадрів вимагають впровадження в навчальний процес нових інноваційних технологій навчання, спрямованих на підвищення рівня не тільки теоретичних знань, але і базових практичних навичок, які формували б фахівця, здатного до самостійної і продуктивної професійної діяльності. Забезпечення професійної компетенції лікаря-фахівця неможливо без належного освоєння практичних знань і умінь, постійного вдосконалення і освоєння нових методик. Зокрема, в галузі сучасної хірургії триває диференціація і спеціалізація з формуванням вузьких напрямків практично у всіх розділах хірургії. Це веде до необхідності глибокого вивчення анатомічного субстрату хірургічних втручань. Однак без чіткої анатомічної диференціації тканинних нервово-судинних утворень і інших структурних елементів важко розраховувати на безпечне хірургічне втручання. Впровадження в практику тренажерів освоєння техніки накладання хірургічних швів на тканини допомагає у формуванні професійних хірургічних навичок у студентів на різних етапах навчання та вдосконалення цього вміння під час майбутньої роботи. Запропонована корисна модель тренажера для освоєння техніки накладання хірургічних швів на тканини на відміну від аналогічних технічних рішень відрізняється підвищеною ефективністю експлуатації завдяки внесеним конструктивним змінам. А саме: завдяки використанню як імітуючого елемента синтетичного матеріалу, що за своїми якостями наближений до еластичної тканини шкіри та інших підшкірних шарів. Тому створюються найефективніші умови для освоєння техніки накладання хірургічних швів на тканини. Розширення можливостей застосування тренажера для освоєння техніки накладання хірургічних швів на тканини відбувається за рахунок більшої кількості імітуючих елементів, що дозволяють створити модель всіх шарів людського тіла: шар м'язів, шар глибокої фасції, шар поверхневої фасції, шар судин та нервів, шар поневроз, підшкірно-жирової клітковини, шар шкіри. При цьому ці шари можуть бути різного кольору та товщини, що створює покращені можливості їх зорового сприйняття. Готові конструктивні рішення тренажера для освоєння техніки накладання хірургічних швів на тканини пройшли випробування з групами добровольців та отримали схвальні відгуки, як від студентів-медиків, так і від викладачів та спеціалістів медичних закладів. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Тренажер для освоєння техніки накладання хірургічних швів на тканини, що містить опору, на якій закріплено імітуючий елемент за допомогою фіксаторів, який відрізняється тим, що додатково введено щонайменше ще один імітуючий елемент; імітуючі елементи розташовані пошарово один відносно одного та закріплені на опорі за допомогою фіксаторів. 2. Тренажер для освоєння техніки накладання хірургічних швів на тканини за п. 1, який відрізняється тим, що імітуючі елементи виконано з синтетичного матеріалу: каучук, неодерм, силікон, Powermesh або інш. 3. Тренажер для освоєння техніки накладання хірургічних швів на тканини за п. 1, який відрізняється тим, що імітуючі елементи можуть мати різні кольори. 4. Тренажер для освоєння техніки накладання хірургічних швів на тканини за п. 1, який відрізняється тим, що імітуючі елементи можуть мати різну товщину. 2 UA 120276 U 3 UA 120276 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
