Система підйому штанг обприскувача з системою захисту від поломок

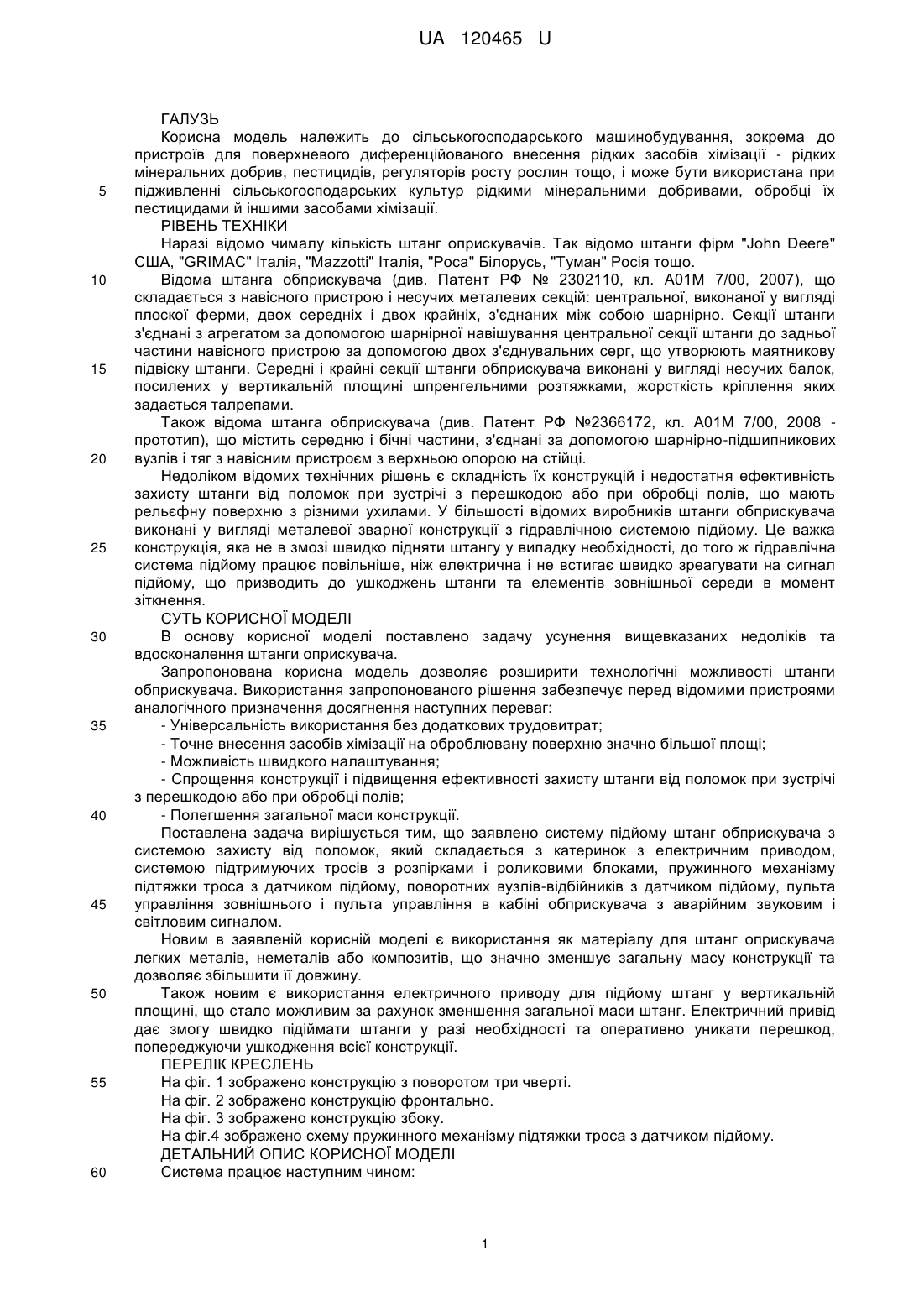

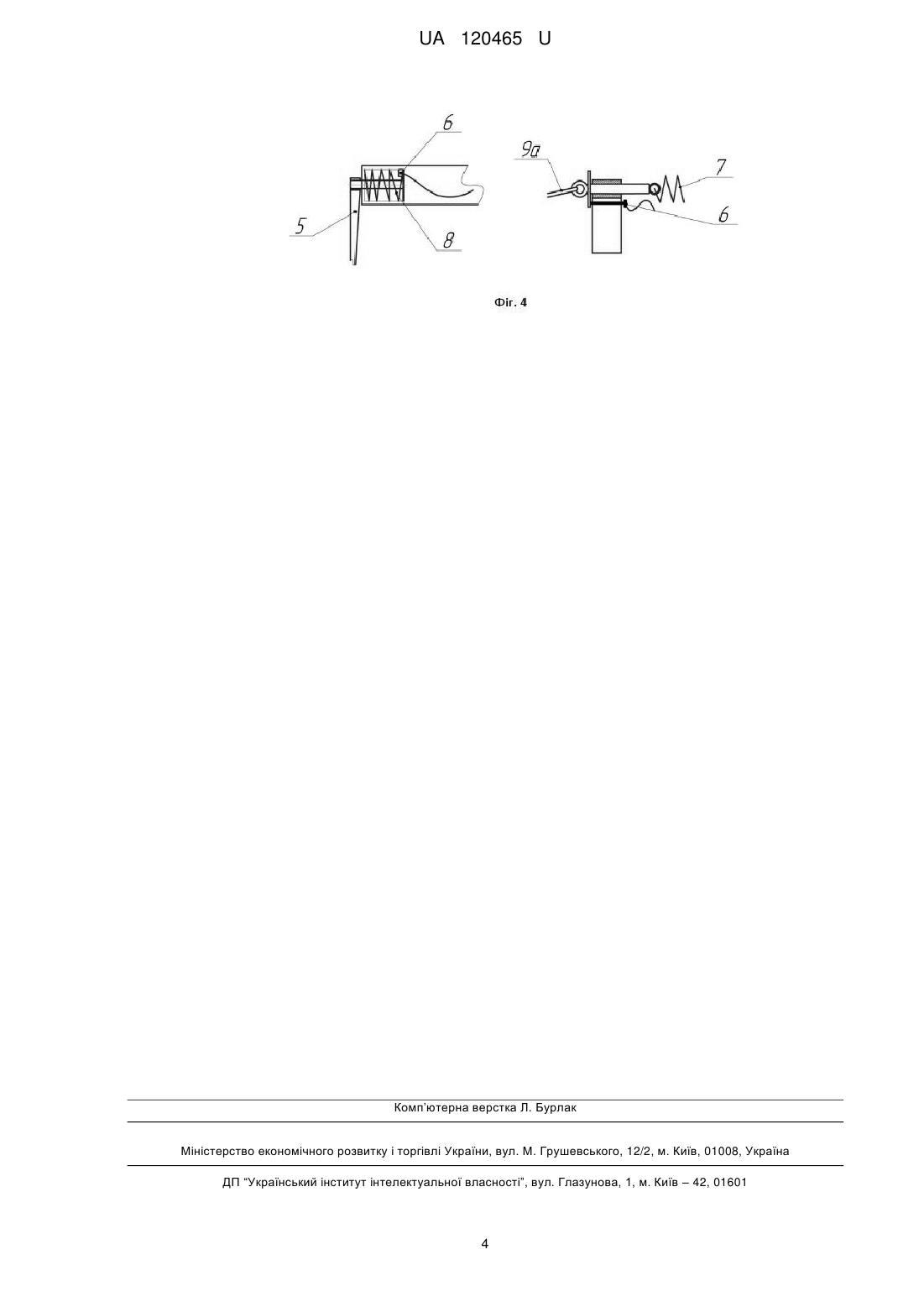

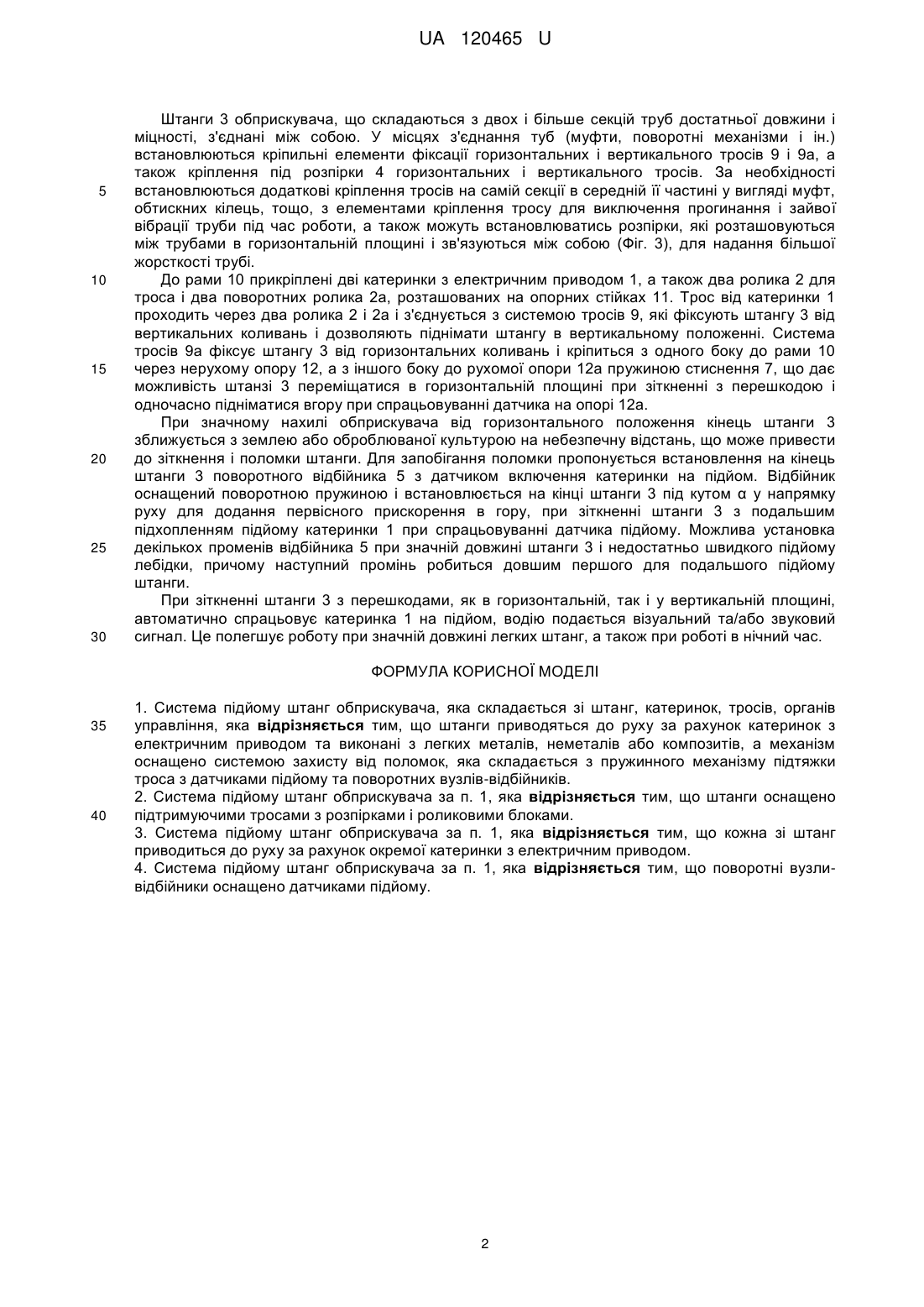

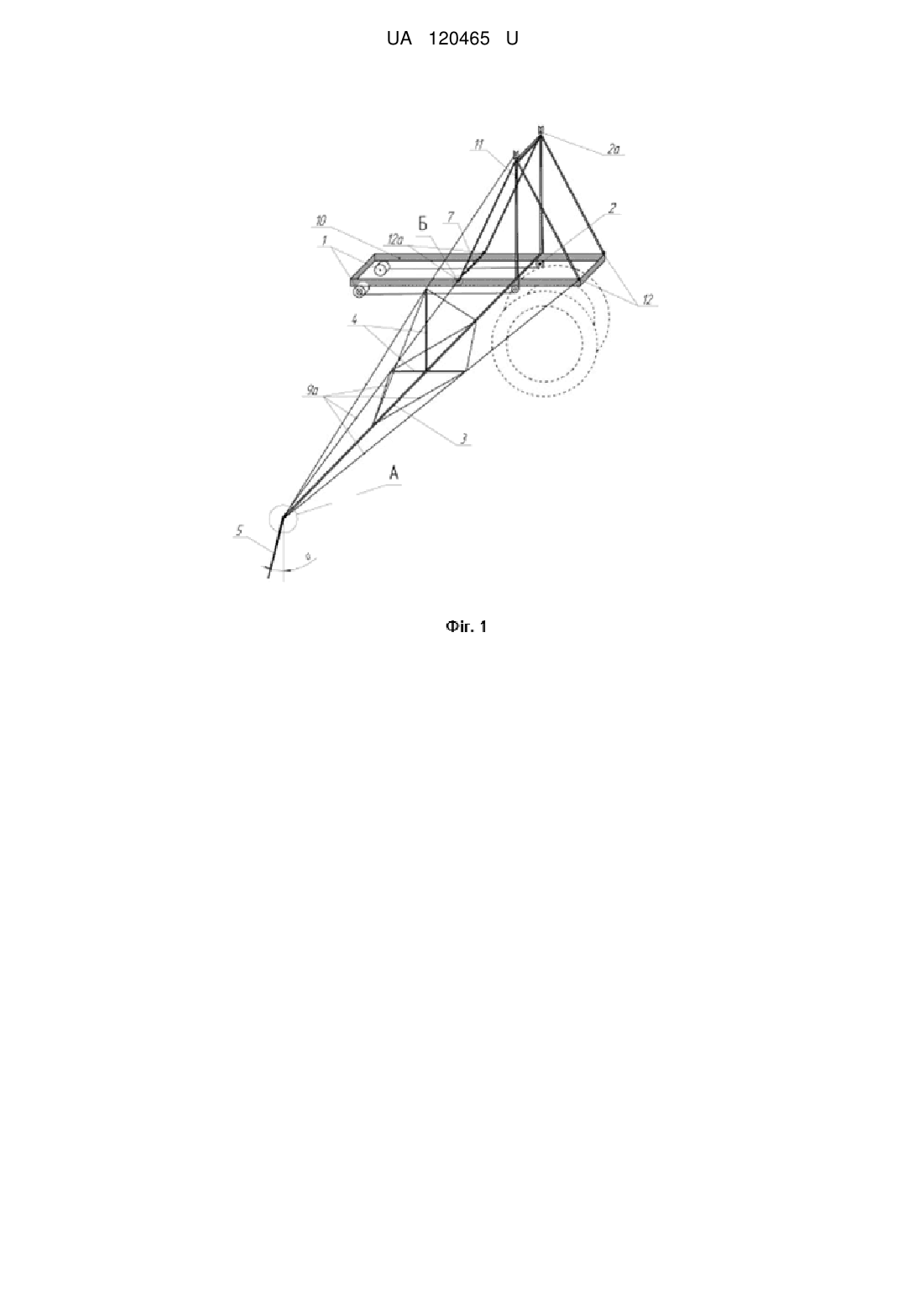

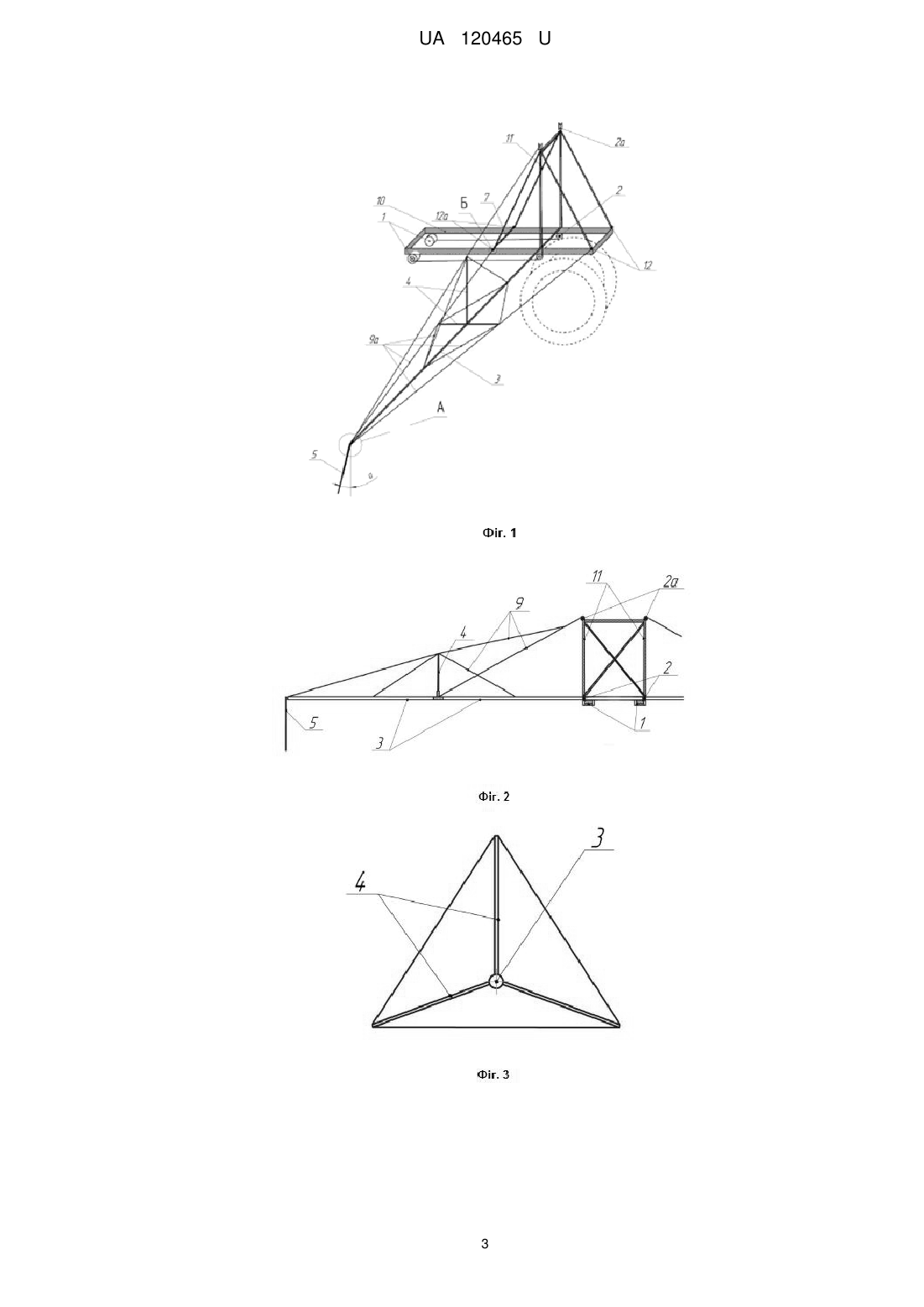

Реферат: UA 120465 U UA 120465 U 5 10 15 20 25 30 35 40 45 50 55 60 ГАЛУЗЬ Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для поверхневого диференційованого внесення рідких засобів хімізації - рідких мінеральних добрив, пестицидів, регуляторів росту рослин тощо, і може бути використана при підживленні сільськогосподарських культур рідкими мінеральними добривами, обробці їх пестицидами й іншими засобами хімізації. РІВЕНЬ ТЕХНІКИ Наразі відомо чималу кількість штанг оприскувачів. Так відомо штанги фірм "John Deere" США, "GRIMAC" Італія, "Mazzotti" Італія, "Роса" Білорусь, "Туман" Росія тощо. Відома штанга обприскувача (див. Патент РФ № 2302110, кл. A01M 7/00, 2007), що складається з навісного пристрою і несучих металевих секцій: центральної, виконаної у вигляді плоскої ферми, двох середніх і двох крайніх, з'єднаних між собою шарнірно. Секції штанги з'єднані з агрегатом за допомогою шарнірної навішування центральної секції штанги до задньої частини навісного пристрою за допомогою двох з'єднувальних серг, що утворюють маятникову підвіску штанги. Середні і крайні секції штанги обприскувача виконані у вигляді несучих балок, посилених у вертикальній площині шпренгельними розтяжками, жорсткість кріплення яких задається талрепами. Також відома штанга обприскувача (див. Патент РФ №2366172, кл. A01M 7/00, 2008 прототип), що містить середню і бічні частини, з'єднані за допомогою шарнірно-підшипникових вузлів і тяг з навісним пристроєм з верхньою опорою на стійці. Недоліком відомих технічних рішень є складність їх конструкцій і недостатня ефективність захисту штанги від поломок при зустрічі з перешкодою або при обробці полів, що мають рельєфну поверхню з різними ухилами. У більшості відомих виробників штанги обприскувача виконані у вигляді металевої зварної конструкції з гідравлічною системою підйому. Це важка конструкція, яка не в змозі швидко підняти штангу у випадку необхідності, до того ж гідравлічна система підйому працює повільніше, ніж електрична і не встигає швидко зреагувати на сигнал підйому, що призводить до ушкоджень штанги та елементів зовнішньої середи в момент зіткнення. СУТЬ КОРИСНОЇ МОДЕЛІ В основу корисної моделі поставлено задачу усунення вищевказаних недоліків та вдосконалення штанги оприскувача. Запропонована корисна модель дозволяє розширити технологічні можливості штанги обприскувача. Використання запропонованого рішення забезпечує перед відомими пристроями аналогічного призначення досягнення наступних переваг: - Універсальність використання без додаткових трудовитрат; - Точне внесення засобів хімізації на оброблювану поверхню значно більшої площі; - Можливість швидкого налаштування; - Спрощення конструкції і підвищення ефективності захисту штанги від поломок при зустрічі з перешкодою або при обробці полів; - Полегшення загальної маси конструкції. Поставлена задача вирішується тим, що заявлено систему підйому штанг обприскувача з системою захисту від поломок, який складається з катеринок з електричним приводом, системою підтримуючих тросів з розпірками і роликовими блоками, пружинного механізму підтяжки троса з датчиком підйому, поворотних вузлів-відбійників з датчиком підйому, пульта управління зовнішнього і пульта управління в кабіні обприскувача з аварійним звуковим і світловим сигналом. Новим в заявленій корисній моделі є використання як матеріалу для штанг оприскувача легких металів, неметалів або композитів, що значно зменшує загальну масу конструкції та дозволяє збільшити її довжину. Також новим є використання електричного приводу для підйому штанг у вертикальній площині, що стало можливим за рахунок зменшення загальної маси штанг. Електричний привід дає змогу швидко підіймати штанги у разі необхідності та оперативно уникати перешкод, попереджуючи ушкодження всієї конструкції. ПЕРЕЛІК КРЕСЛЕНЬ На фіг. 1 зображено конструкцію з поворотом три чверті. На фіг. 2 зображено конструкцію фронтально. На фіг. 3 зображено конструкцію збоку. На фіг.4 зображено схему пружинного механізму підтяжки троса з датчиком підйому. ДЕТАЛЬНИЙ ОПИС КОРИСНОЇ МОДЕЛІ Система працює наступним чином: 1 UA 120465 U 5 10 15 20 25 30 Штанги 3 обприскувача, що складаються з двох і більше секцій труб достатньої довжини і міцності, з'єднані між собою. У місцях з'єднання туб (муфти, поворотні механізми і ін.) встановлюються кріпильні елементи фіксації горизонтальних і вертикального тросів 9 і 9а, а також кріплення під розпірки 4 горизонтальних і вертикального тросів. За необхідності встановлюються додаткові кріплення тросів на самій секції в середній її частині у вигляді муфт, обтискних кілець, тощо, з елементами кріплення тросу для виключення прогинання і зайвої вібрації труби під час роботи, а також можуть встановлюватись розпірки, які розташовуються між трубами в горизонтальній площині і зв'язуються між собою (Фіг. 3), для надання більшої жорсткості трубі. До рами 10 прикріплені дві катеринки з електричним приводом 1, а також два ролика 2 для троса і два поворотних ролика 2а, розташованих на опорних стійках 11. Трос від катеринки 1 проходить через два ролика 2 і 2а і з'єднується з системою тросів 9, які фіксують штангу 3 від вертикальних коливань і дозволяють піднімати штангу в вертикальному положенні. Система тросів 9а фіксує штангу 3 від горизонтальних коливань і кріпиться з одного боку до рами 10 через нерухому опору 12, а з іншого боку до рухомої опори 12а пружиною стиснення 7, що дає можливість штанзі 3 переміщатися в горизонтальній площині при зіткненні з перешкодою і одночасно підніматися вгору при спрацьовуванні датчика на опорі 12а. При значному нахилі обприскувача від горизонтального положення кінець штанги 3 зближується з землею або оброблюваної культурою на небезпечну відстань, що може привести до зіткнення і поломки штанги. Для запобігання поломки пропонується встановлення на кінець штанги 3 поворотного відбійника 5 з датчиком включення катеринки на підйом. Відбійник оснащений поворотною пружиною і встановлюється на кінці штанги 3 під кутом α у напрямку руху для додання первісного прискорення в гору, при зіткненні штанги 3 з подальшим підхопленням підйому катеринки 1 при спрацьовуванні датчика підйому. Можлива установка декількох променів відбійника 5 при значній довжині штанги 3 і недостатньо швидкого підйому лебідки, причому наступний промінь робиться довшим першого для подальшого підйому штанги. При зіткненні штанги 3 з перешкодами, як в горизонтальній, так і у вертикальній площині, автоматично спрацьовує катеринка 1 на підйом, водію подається візуальний та/або звуковий сигнал. Це полегшує роботу при значній довжині легких штанг, а також при роботі в нічний час. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Система підйому штанг обприскувача, яка складається зі штанг, катеринок, тросів, органів управління, яка відрізняється тим, що штанги приводяться до руху за рахунок катеринок з електричним приводом та виконані з легких металів, неметалів або композитів, а механізм оснащено системою захисту від поломок, яка складається з пружинного механізму підтяжки троса з датчиками підйому та поворотних вузлів-відбійників. 2. Система підйому штанг обприскувача за п. 1, яка відрізняється тим, що штанги оснащено підтримуючими тросами з розпірками і роликовими блоками. 3. Система підйому штанг обприскувача за п. 1, яка відрізняється тим, що кожна зі штанг приводиться до руху за рахунок окремої катеринки з електричним приводом. 4. Система підйому штанг обприскувача за п. 1, яка відрізняється тим, що поворотні вузливідбійники оснащено датчиками підйому. 2 UA 120465 U 3 UA 120465 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
