Підвіска штанги обприскувача

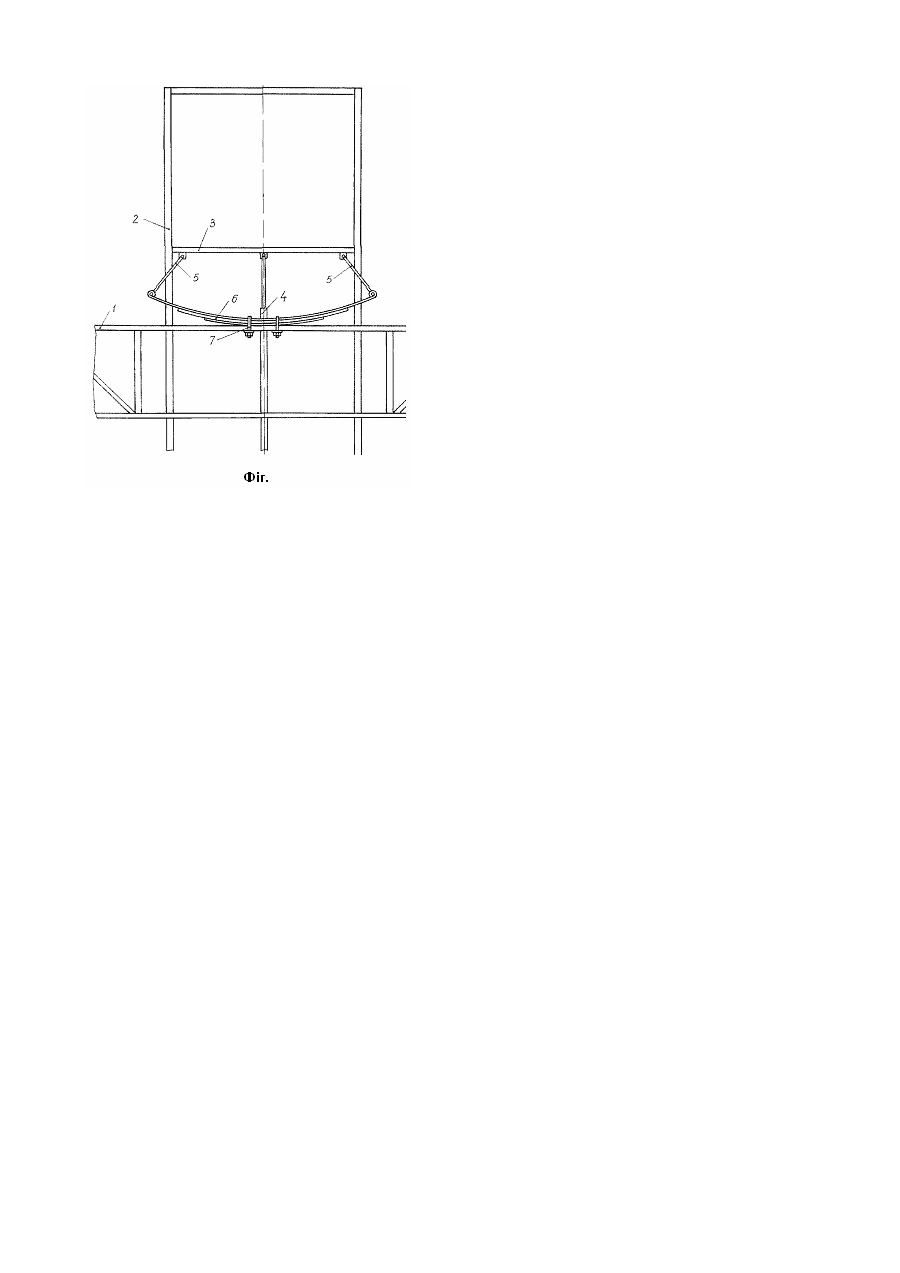

Винахід відноситься до машинобудування і може бути використаний у сільськогосподарських машинах, що призначені для хімічного захисту рослин і внесення в грунт рідких мінеральних добрив та в інших галузях машинобудування, зокрема, у вантажопідіймальних механізмах і машинах та транспортних машинах, що мають начіпне обладнання, яке потребує зменшення інтенсивності коливань і вібронавантаження вантажів, чи начіпного обладнання та їх стабілізації при експлуатації. Відомі різноманітні підвіски штанг обприскувачів з пружними і демпфувальними елементами, з шарнірноважільним маятниковим підвісом з використанням ручних та автоматичних пристроїв керування положенням штанги в просторі (патенти PCT/GB98/00101, W097/37533, ЕР043547А1, W089/09540). Однак, відомі підвіски штанг обприскувачів недостатньо забезпечують віброзахист начіпних фермових штанг і стабілізацію їх в горизонтальному положенні при експлуатації. Найближчою за технічною суттю, до пропонованої підвіски, є підвіска штанги обприскувача (патент ЕР0572091, В1, А01М7/00, 1993р., BEIJAARD MARTINUS JOHANNES ANT (NL)), що має начіпну фермову штангу, повзун, розташований в рамці тримача штанги, гідроциліндр, з'єднаний з повзуном і рамкою тримача штанги, маятники, шарнірно з'єднані з повзуном. Так, як маятники в підвісці штанги обприскувача встановлені вертикально, що недостатньо забезпечує віброзахист штанги і стабілізацію її горизонтального положення при експлуатації на підвищених швидкостях роботи у зв'язку з інтенсивними кутовими коливаннями начіпної штанги у поперечно-вертикальній площині, то ця підвіска потребує автоматичного керування для збереження горизонтального положення начіпної фермової штанги відносно оброблюваної поверхні та уникнення зачіпання штанги за грунт. В основу винаходу поставлено завдання створити підвіску штанги обприскувача, в якій введення нових елементів забезпечувало би віброзахист штанги, її горизонтальну стабілізацію без автоматичного керування, підвищувало би довговічність роботи обприскувача і сприяло би покращенню якості обприскування рослин на підвищених швидкостях руху обприскувача під час експлуатації. Поставлене завдання досягається тим, що підвіска штанги обприскувача, що має начіпну фермову штангу, повзун, розташований в рамці тримача штанги, гідроциліндр, з'єднаний з повзуном і рамкою тримача штанги, маятники, шарнірно з'єднані з повзуном, згідно винаходу, додатково містить листові ресори, з'єднані з верхнім поясом начіпної фермової штанги та шарнірно з маятниками, встановленими з нахилом. Введення листових ресор, шарнірно з'єднаних з маятниками, встановлених з нахилом, забезпечує зменшення інтенсивності кутових коливань начіпної фермової штанги, її горизонтальну стабілізацію, підвищує її віброзахист під час руху обприскувача на підвищених швидкостях при виконанні технологічного процесу обприскування і сприяє покращенню якості обприскування рослин. На фіг. зображено підвіску штанги обприскувача, де 1 - начіпна фермова штанга, 2 - рамка тримача штанги, 3 - повзун, 4 - гідроциліндр, 5 - маятники, 6 - листові ресори, 7 - елементи кріплення. Начіпна фермова штанга 1 верхнім поясом з'єднана з листовими ресорами 6, і скріплена з ними елементами кріплення 7, наприклад, стяжними болтами. Верхня листова ресора 6, шарнірно з'єднана з маятниками 5, які встановлені з нахилом і шарнірно з'єднані з повзуном 3. Повзун 3, встановлений в рамці тримача штанги 2 і з'єднаний з гідроциліндром 4, який розміщений також в рамці тримача штанги 2. Підвіска штанги обприскувача працює так. Під час виконання технологічного процесу обприскування обприскувач здійснює вертикально-кутові коливання у поздовжньо-вертикальній і поперечно-вертикальній площинах внаслідок кінематичного збурення, зумовленого рельєфом грунту. Коливання обприскувача у поперечно-вертикальній площині найбільше впливають на порушення стабілізації начіпної фермової штанги 1. Оскільки рамка тримача штанги 2 жорстко зв'язана з рамою обприскувача то його вертикальні й кутові коливання у поперечно-вертикальній площині передаються на начіпну фермову штангу 1 і через маятники 5 гасяться листовими ресорами 6. Поєднання шарнірного з'єднання маятникового підвісу з листовими ресорами 6 підвищує віброзахист начіпної фермової штанги 1, набагато краще стабілізує начіпну фермову штангу 1 в горизонтальному положенні у порівнянні з відомими підвісками штанг обприскувачів, підвищує її вітрозахист під час руху обприскувача і тим самим сприяє покращенню якості обприскування рослин.
