Пряжка для ременя з системою самоскидання

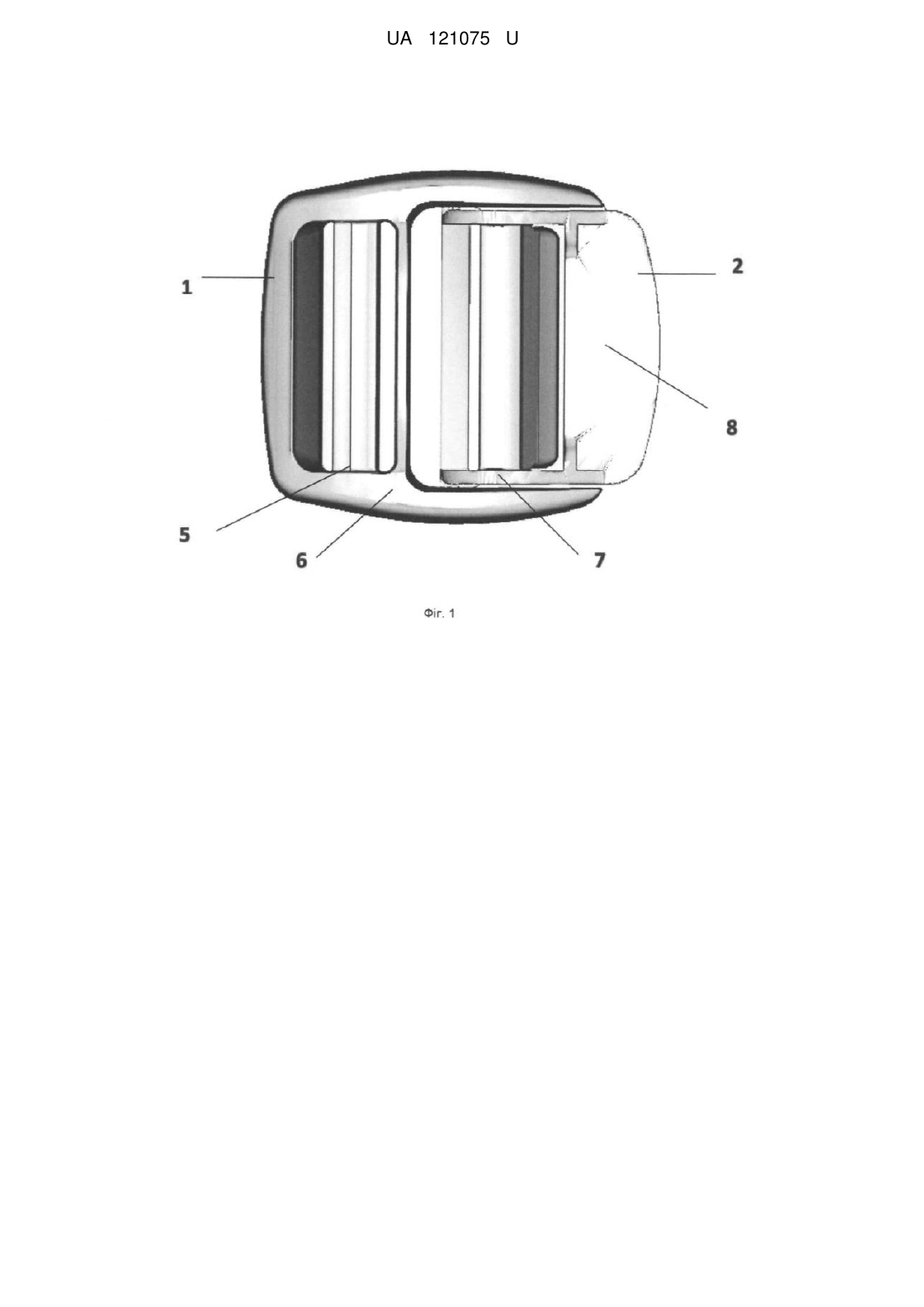

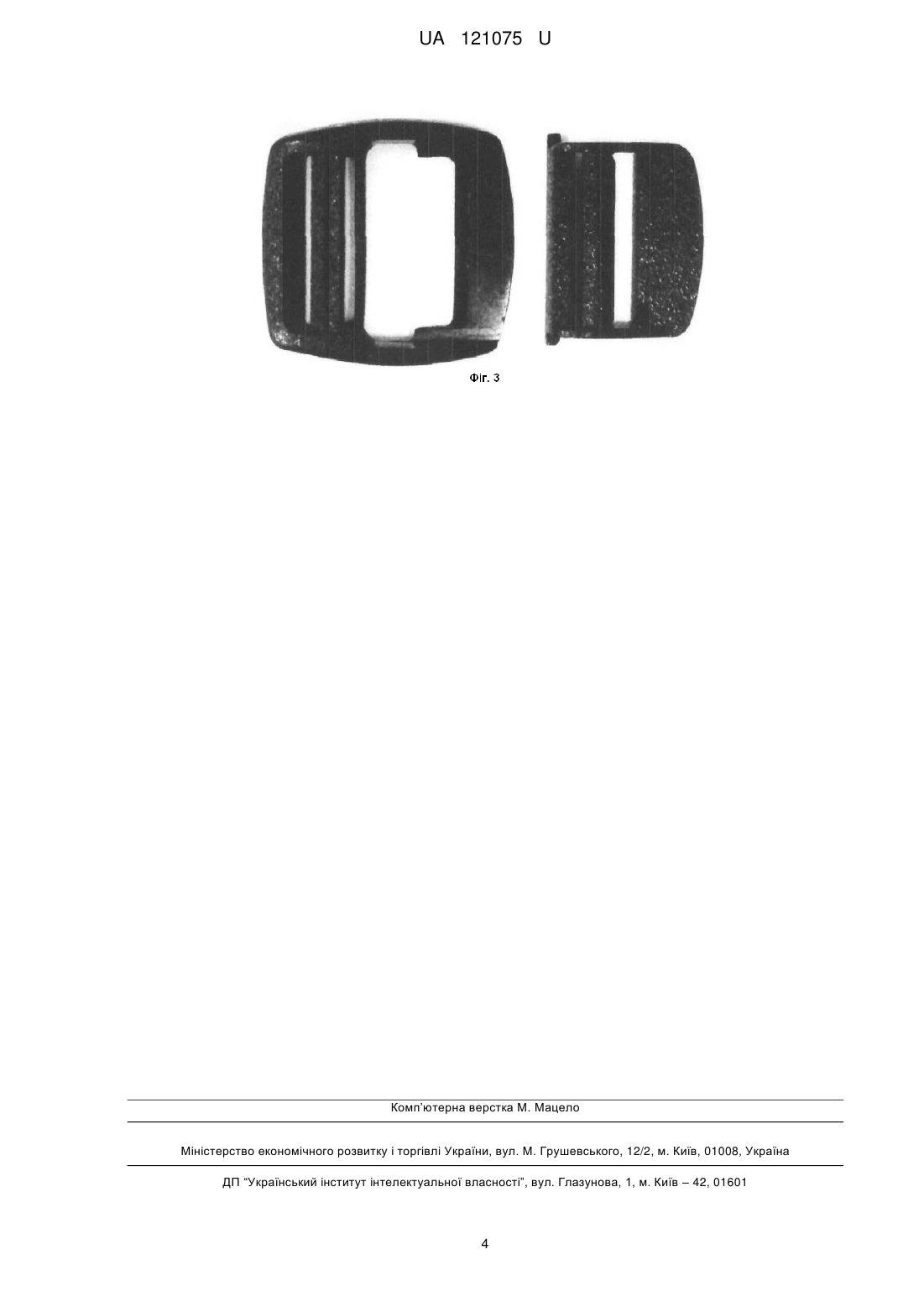

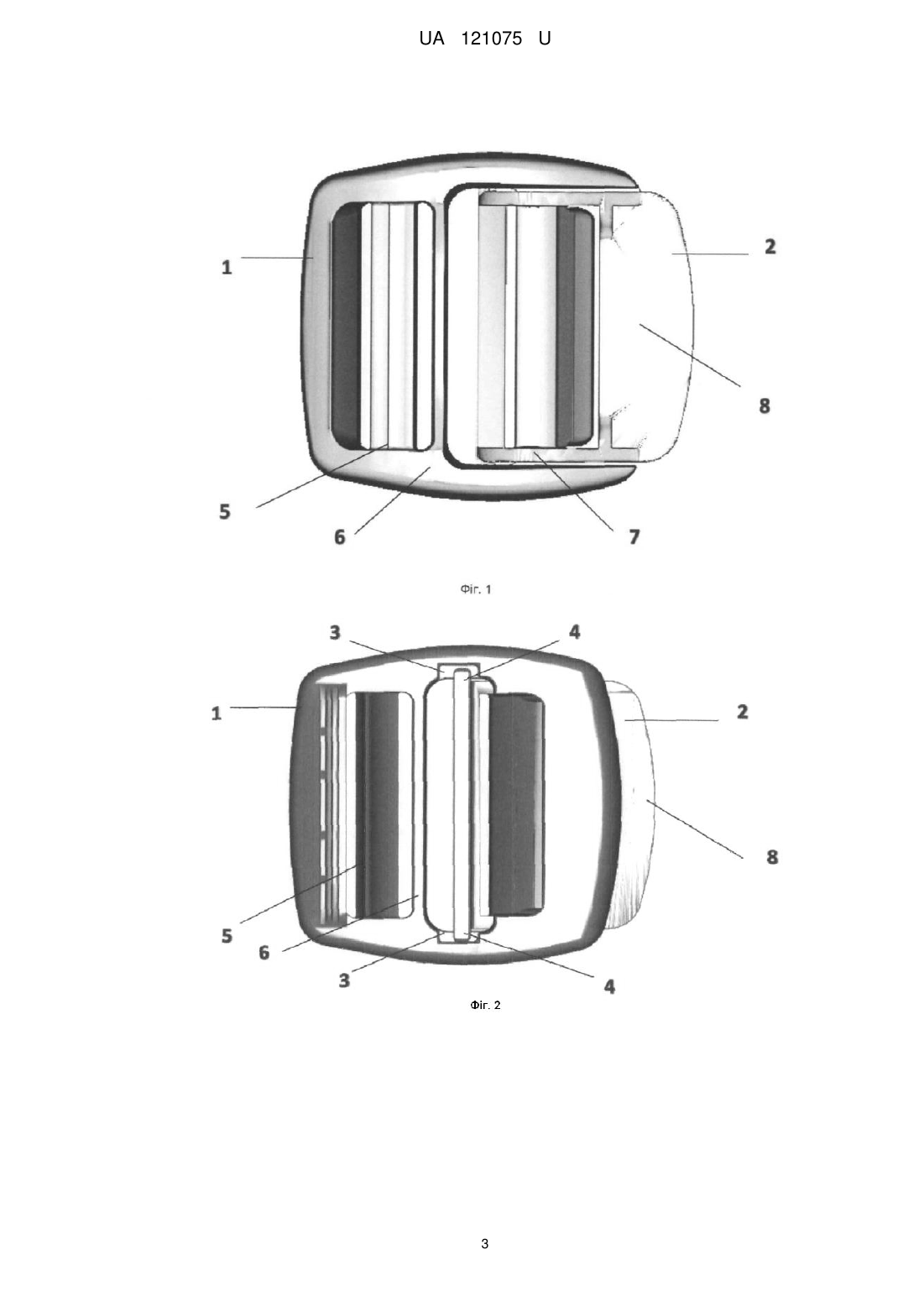

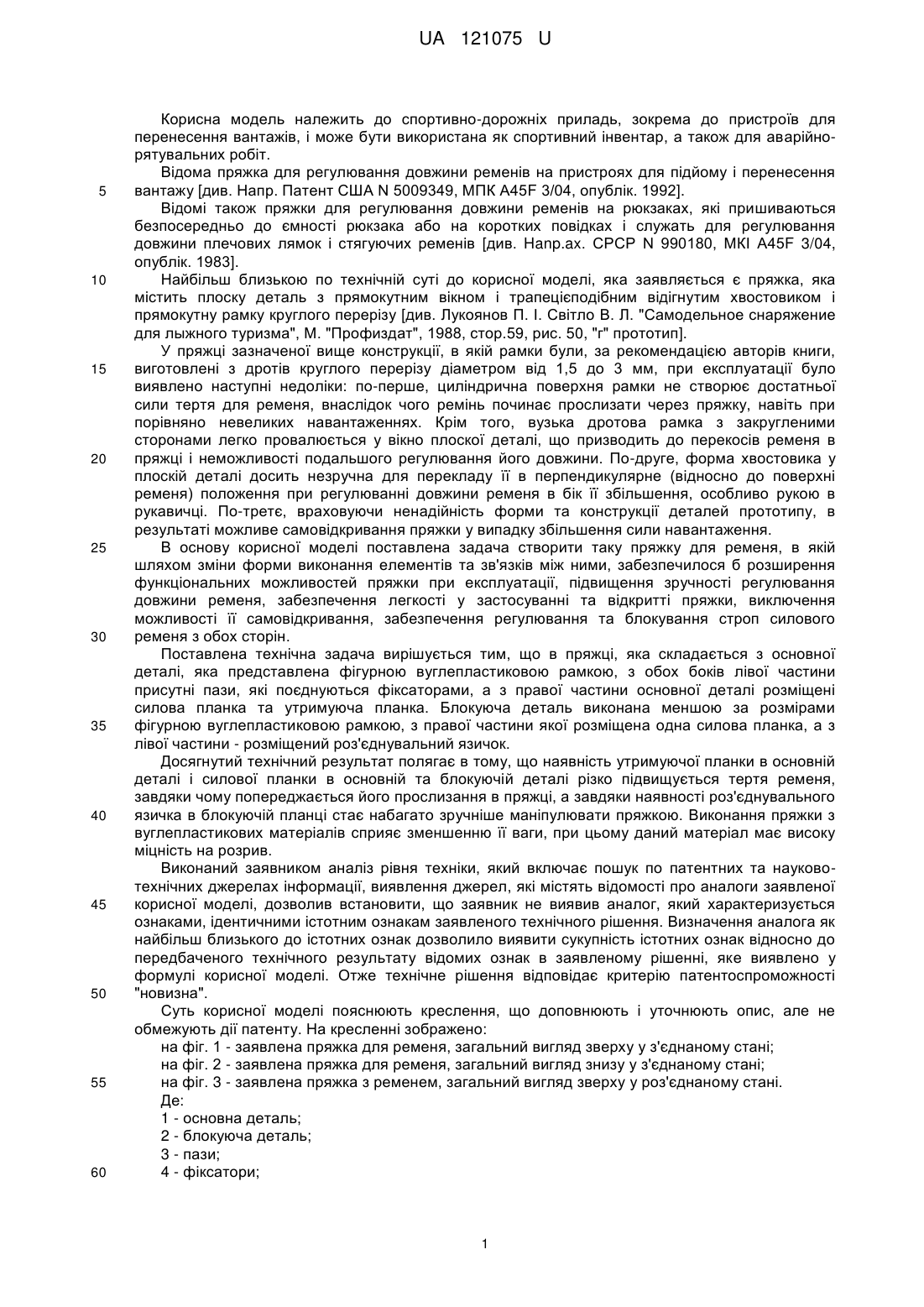

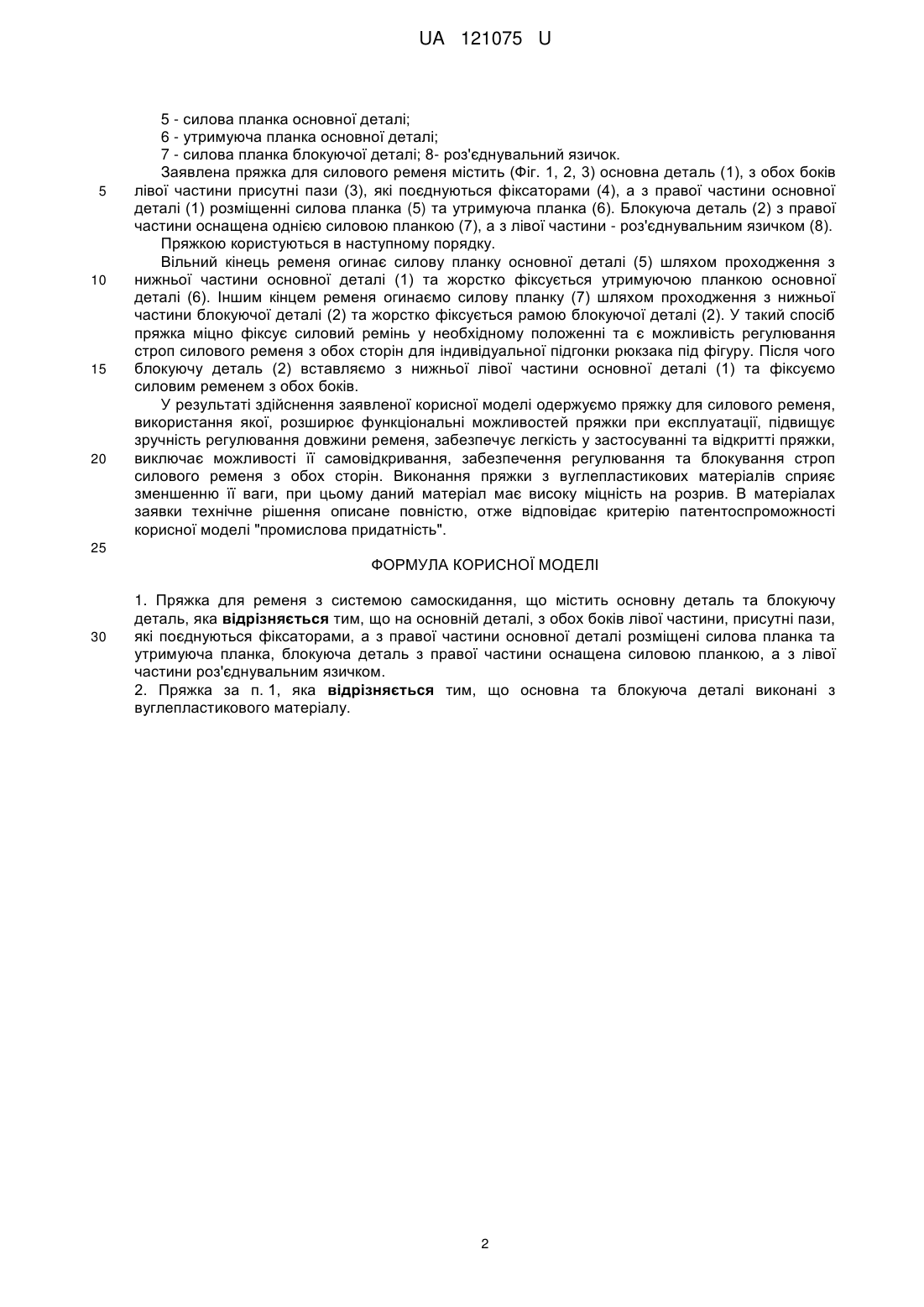

Реферат: UA 121075 U UA 121075 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спортивно-дорожніх приладь, зокрема до пристроїв для перенесення вантажів, і може бути використана як спортивний інвентар, а також для аварійнорятувальних робіт. Відома пряжка для регулювання довжини ременів на пристроях для підйому і перенесення вантажу [див. Напр. Патент США N 5009349, МПК А45F 3/04, опублік. 1992]. Відомі також пряжки для регулювання довжини ременів на рюкзаках, які пришиваються безпосередньо до ємності рюкзака або на коротких повідках і служать для регулювання довжини плечових лямок і стягуючих ременів [див. Hanp.ax. СРСР N 990180, МКІ А45F 3/04, опублік. 1983]. Найбільш близькою по технічній суті до корисної моделі, яка заявляється є пряжка, яка містить плоску деталь з прямокутним вікном і трапецієподібним відігнутим хвостовиком і прямокутну рамку круглого перерізу [див. Лукоянов П. І. Світло В. Л. "Самодельное снаряжение для лыжного туризма", М. "Профиздат", 1988, стор.59, рис. 50, "г" прототип]. У пряжці зазначеної вище конструкції, в якій рамки були, за рекомендацією авторів книги, виготовлені з дротів круглого перерізу діаметром від 1,5 до 3 мм, при експлуатації було виявлено наступні недоліки: по-перше, циліндрична поверхня рамки не створює достатньої сили тертя для ременя, внаслідок чого ремінь починає прослизати через пряжку, навіть при порівняно невеликих навантаженнях. Крім того, вузька дротова рамка з закругленими сторонами легко провалюється у вікно плоскої деталі, що призводить до перекосів ременя в пряжці і неможливості подальшого регулювання його довжини. По-друге, форма хвостовика у плоскій деталі досить незручна для перекладу її в перпендикулярне (відносно до поверхні ременя) положення при регулюванні довжини ременя в бік її збільшення, особливо рукою в рукавичці. По-третє, враховуючи ненадійність форми та конструкції деталей прототипу, в результаті можливе самовідкривання пряжки у випадку збільшення сили навантаження. В основу корисної моделі поставлена задача створити таку пряжку для ременя, в якій шляхом зміни форми виконання елементів та зв'язків між ними, забезпечилося б розширення функціональних можливостей пряжки при експлуатації, підвищення зручності регулювання довжини ременя, забезпечення легкості у застосуванні та відкритті пряжки, виключення можливості її самовідкривання, забезпечення регулювання та блокування строп силового ременя з обох сторін. Поставлена технічна задача вирішується тим, що в пряжці, яка складається з основної деталі, яка представлена фігурною вуглепластиковою рамкою, з обох боків лівої частини присутні пази, які поєднуються фіксаторами, а з правої частини основної деталі розміщені силова планка та утримуюча планка. Блокуюча деталь виконана меншою за розмірами фігурною вуглепластиковою рамкою, з правої частини якої розміщена одна силова планка, а з лівої частини - розміщений роз'єднувальний язичок. Досягнутий технічний результат полягає в тому, що наявність утримуючої планки в основній деталі і силової планки в основній та блокуючій деталі різко підвищується тертя ременя, завдяки чому попереджається його прослизання в пряжці, а завдяки наявності роз'єднувального язичка в блокуючій планці стає набагато зручніше маніпулювати пряжкою. Виконання пряжки з вуглепластикових матеріалів сприяє зменшенню її ваги, при цьому даний матеріал має високу міцність на розрив. Виконаний заявником аналіз рівня техніки, який включає пошук по патентних та науковотехнічних джерелах інформації, виявлення джерел, які містять відомості про аналоги заявленої корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками, ідентичними істотним ознакам заявленого технічного рішення. Визначення аналога як найбільш близького до істотних ознак дозволило виявити сукупність істотних ознак відносно до передбаченого технічного результату відомих ознак в заявленому рішенні, яке виявлено у формулі корисної моделі. Отже технічне рішення відповідає критерію патентоспроможності "новизна". Суть корисної моделі пояснюють креслення, що доповнюють і уточнюють опис, але не обмежують дії патенту. На кресленні зображено: на фіг. 1 - заявлена пряжка для ременя, загальний вигляд зверху у з'єднаному стані; на фіг. 2 - заявлена пряжка для ременя, загальний вигляд знизу у з'єднаному стані; на фіг. 3 - заявлена пряжка з ременем, загальний вигляд зверху у роз'єднаному стані. Де: 1 - основна деталь; 2 - блокуюча деталь; 3 - пази; 4 - фіксатори; 1 UA 121075 U 5 10 15 20 5 - силова планка основної деталі; 6 - утримуюча планка основної деталі; 7 - силова планка блокуючої деталі; 8- роз'єднувальний язичок. Заявлена пряжка для силового ременя містить (Фіг. 1, 2, 3) основна деталь (1), з обох боків лівої частини присутні пази (3), які поєднуються фіксаторами (4), а з правої частини основної деталі (1) розміщенні силова планка (5) та утримуюча планка (6). Блокуюча деталь (2) з правої частини оснащена однією силовою планкою (7), а з лівої частини - роз'єднувальним язичком (8). Пряжкою користуються в наступному порядку. Вільний кінець ременя огинає силову планку основної деталі (5) шляхом проходження з нижньої частини основної деталі (1) та жорстко фіксується утримуючою планкою основної деталі (6). Іншим кінцем ременя огинаємо силову планку (7) шляхом проходження з нижньої частини блокуючої деталі (2) та жорстко фіксується рамою блокуючої деталі (2). У такий спосіб пряжка міцно фіксує силовий ремінь у необхідному положенні та є можливість регулювання строп силового ременя з обох сторін для індивідуальної підгонки рюкзака під фігуру. Після чого блокуючу деталь (2) вставляємо з нижньої лівої частини основної деталі (1) та фіксуємо силовим ременем з обох боків. У результаті здійснення заявленої корисної моделі одержуємо пряжку для силового ременя, використання якої, розширює функціональні можливостей пряжки при експлуатації, підвищує зручність регулювання довжини ременя, забезпечує легкість у застосуванні та відкритті пряжки, виключає можливості її самовідкривання, забезпечення регулювання та блокування строп силового ременя з обох сторін. Виконання пряжки з вуглепластикових матеріалів сприяє зменшенню її ваги, при цьому даний матеріал має високу міцність на розрив. В матеріалах заявки технічне рішення описане повністю, отже відповідає критерію патентоспроможності корисної моделі "промислова придатність". 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 1. Пряжка для ременя з системою самоскидання, що містить основну деталь та блокуючу деталь, яка відрізняється тим, що на основній деталі, з обох боків лівої частини, присутні пази, які поєднуються фіксаторами, а з правої частини основної деталі розміщені силова планка та утримуюча планка, блокуюча деталь з правої частини оснащена силовою планкою, а з лівої частини роз'єднувальним язичком. 2. Пряжка за п. 1, яка відрізняється тим, що основна та блокуюча деталі виконані з вуглепластикового матеріалу. 2 UA 121075 U 3 UA 121075 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
