Пряжка для ременя

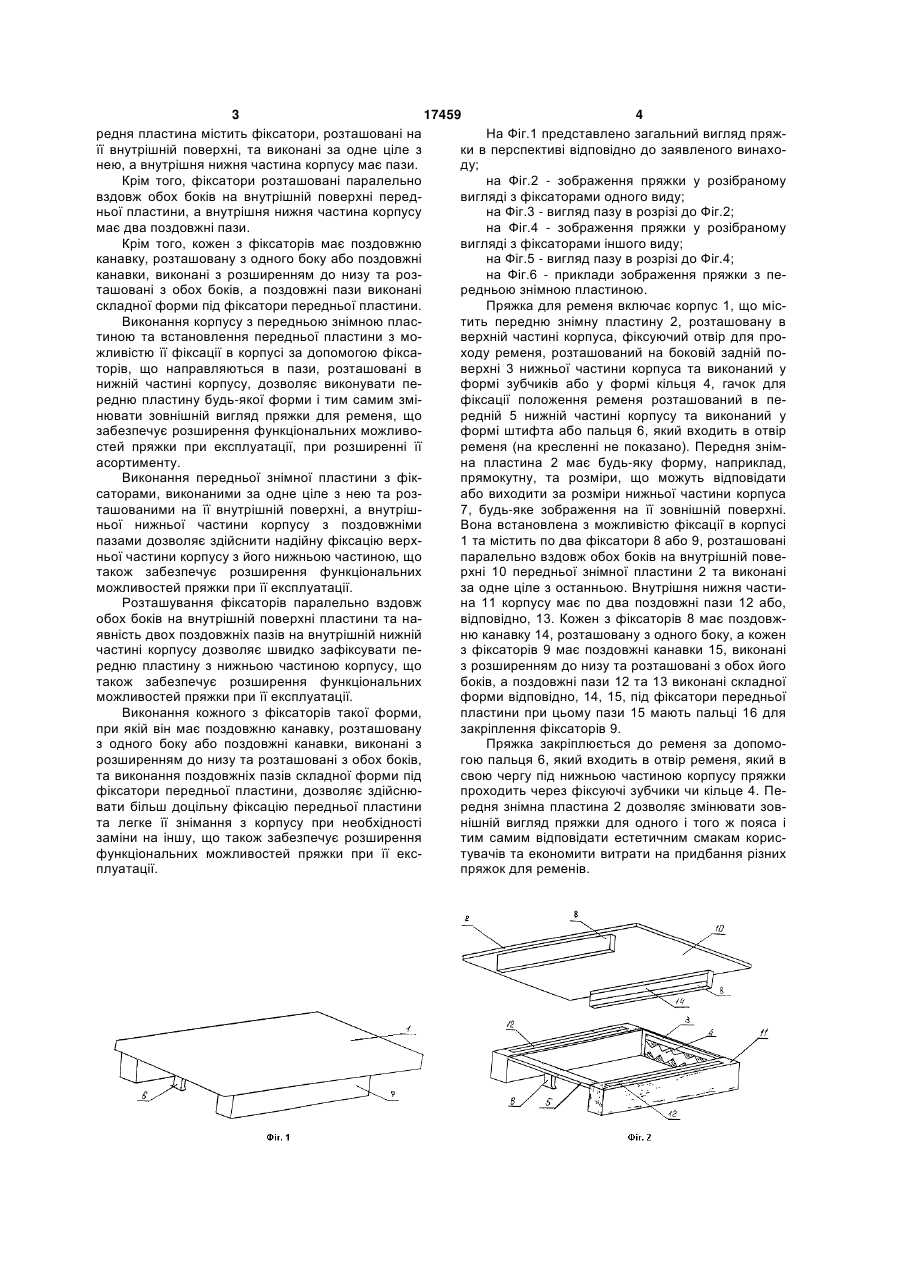

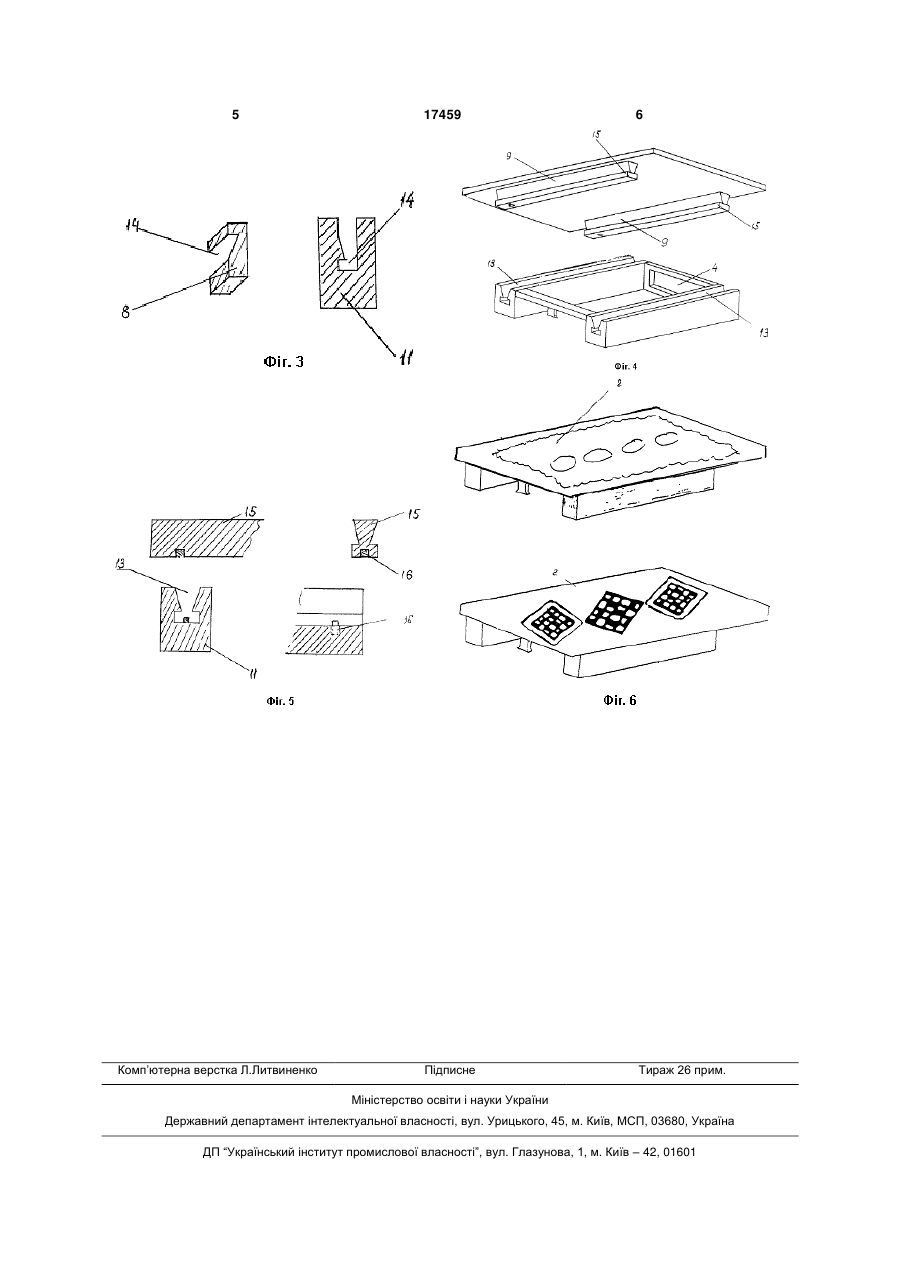

1. Пряжка для ременя, яка включає корпус, що містить передню пластину, розташовану в верхній частині корпуса, фіксуючий отвір для проходу ременя та гачок для фіксації положення ременя, розташовані в його нижній частині, яка відрізняється тим, що передня пластина виконана знімною та встановлена з можливістю її фіксації в корпусі, при цьому передня пластина містить фіксатори, роз 3 17459 4 редня пластина містить фіксатори, розташовані на На Фіг.1 представлено загальний вигляд пряжїї внутрішній поверхні, та виконані за одне ціле з ки в перспективі відповідно до заявленого винахонею, а внутрішня нижня частина корпусу має пази. ду; Крім того, фіксатори розташовані паралельно на Фіг.2 - зображення пряжки у розібраному вздовж обох боків на внутрішній поверхні передвигляді з фіксаторами одного виду; ньої пластини, а внутрішня нижня частина корпусу на Фіг.3 - вигляд пазу в розрізі до Фіг.2; має два поздовжні пази. на Фіг.4 - зображення пряжки у розібраному Крім того, кожен з фіксаторів має поздовжню вигляді з фіксаторами іншого виду; канавку, розташовану з одного боку або поздовжні на Фіг.5 - вигляд пазу в розрізі до Фіг.4; канавки, виконані з розширенням до низу та розна Фіг.6 - приклади зображення пряжки з петашовані з обох боків, а поздовжні пази виконані редньою знімною пластиною. складної форми під фіксатори передньої пластини. Пряжка для ременя включає корпус 1, що місВиконання корпусу з передньою знімною пластить передню знімну пластину 2, розташовану в тиною та встановлення передньої пластини з моверхній частині корпуса, фіксуючий отвір для прожливістю її фіксації в корпусі за допомогою фіксаходу ременя, розташований на боковій задній поторів, що направляються в пази, розташовані в верхні 3 нижньої частини корпуса та виконаний у нижній частині корпусу, дозволяє виконувати пеформі зубчиків або у формі кільця 4, гачок для редню пластину будь-якої форми і тим самим зміфіксації положення ременя розташований в пенювати зовнішній вигляд пряжки для ременя, що редній 5 нижній частині корпусу та виконаний у забезпечує розширення функціональних можливоформі штифта або пальця 6, який входить в отвір стей пряжки при експлуатації, при розширенні її ременя (на кресленні не показано). Передня знімасортименту. на пластина 2 має будь-яку форму, наприклад, Виконання передньої знімної пластини з фікпрямокутну, та розміри, що можуть відповідати саторами, виконаними за одне ціле з нею та розабо виходити за розміри нижньої частини корпуса ташованими на її внутрішній поверхні, а внутріш7, будь-яке зображення на її зовнішній поверхні. ньої нижньої частини корпусу з поздовжніми Вона встановлена з можливістю фіксації в корпусі пазами дозволяє здійснити надійну фіксацію верх1 та містить по два фіксатори 8 або 9, розташовані ньої частини корпусу з його нижньою частиною, що паралельно вздовж обох боків на внутрішній поветакож забезпечує розширення функціональних рхні 10 передньої знімної пластини 2 та виконані можливостей пряжки при її експлуатації. за одне ціле з останньою. Внутрішня нижня частиРозташування фіксаторів паралельно вздовж на 11 корпусу має по два поздовжні пази 12 або, обох боків на внутрішній поверхні пластини та навідповідно, 13. Кожен з фіксаторів 8 має поздовжявність двох поздовжніх пазів на внутрішній нижній ню канавку 14, розташовану з одного боку, а кожен частині корпусу дозволяє швидко зафіксувати пез фіксаторів 9 має поздовжні канавки 15, виконані редню пластину з нижньою частиною корпусу, що з розширенням до низу та розташовані з обох його також забезпечує розширення функціональних боків, а поздовжні пази 12 та 13 виконані складної можливостей пряжки при її експлуатації. форми відповідно, 14, 15, під фіксатори передньої Виконання кожного з фіксаторів такої форми, пластини при цьому пази 15 мають пальці 16 для при якій він має поздовжню канавку, розташовану закріплення фіксаторів 9. з одного боку або поздовжні канавки, виконані з Пряжка закріплюється до ременя за допоморозширенням до низу та розташовані з обох боків, гою пальця 6, який входить в отвір ременя, який в та виконання поздовжніх пазів складної форми під свою чергу під нижньою частиною корпусу пряжки фіксатори передньої пластини, дозволяє здійснюпроходить через фіксуючі зубчики чи кільце 4. Певати більш доцільну фіксацію передньої пластини редня знімна пластина 2 дозволяє змінювати зовта легке її знімання з корпусу при необхідності нішній вигляд пряжки для одного і того ж пояса і заміни на іншу, що також забезпечує розширення тим самим відповідатиестетичним смакам корисфункціональних можливостей пряжки при її екстувачів та економити витрати на придбання різних плуатації. пряжок для ременів. 5 Комп’ютерна верстка Л.Литвиненко 17459 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
