Пряжка для ременя

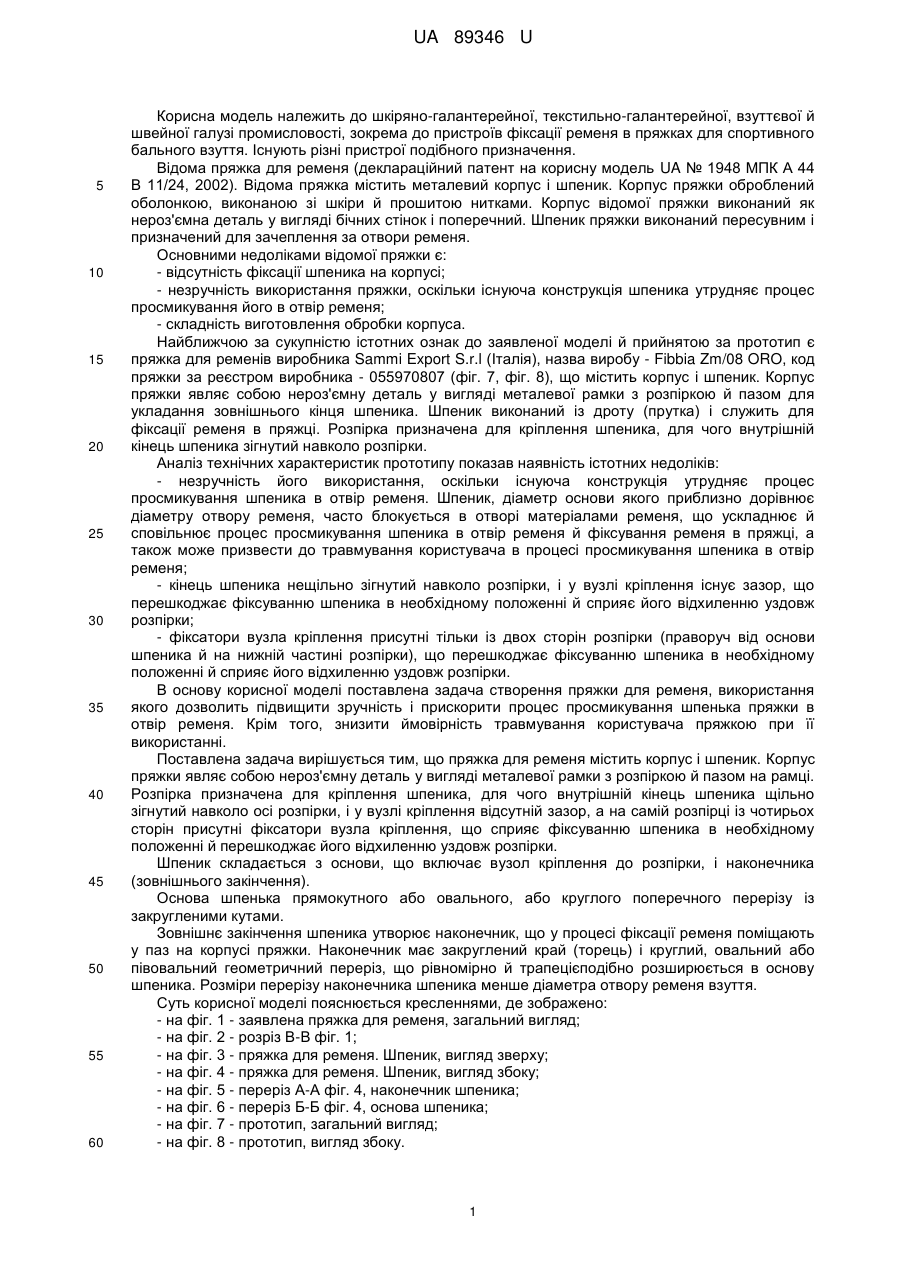

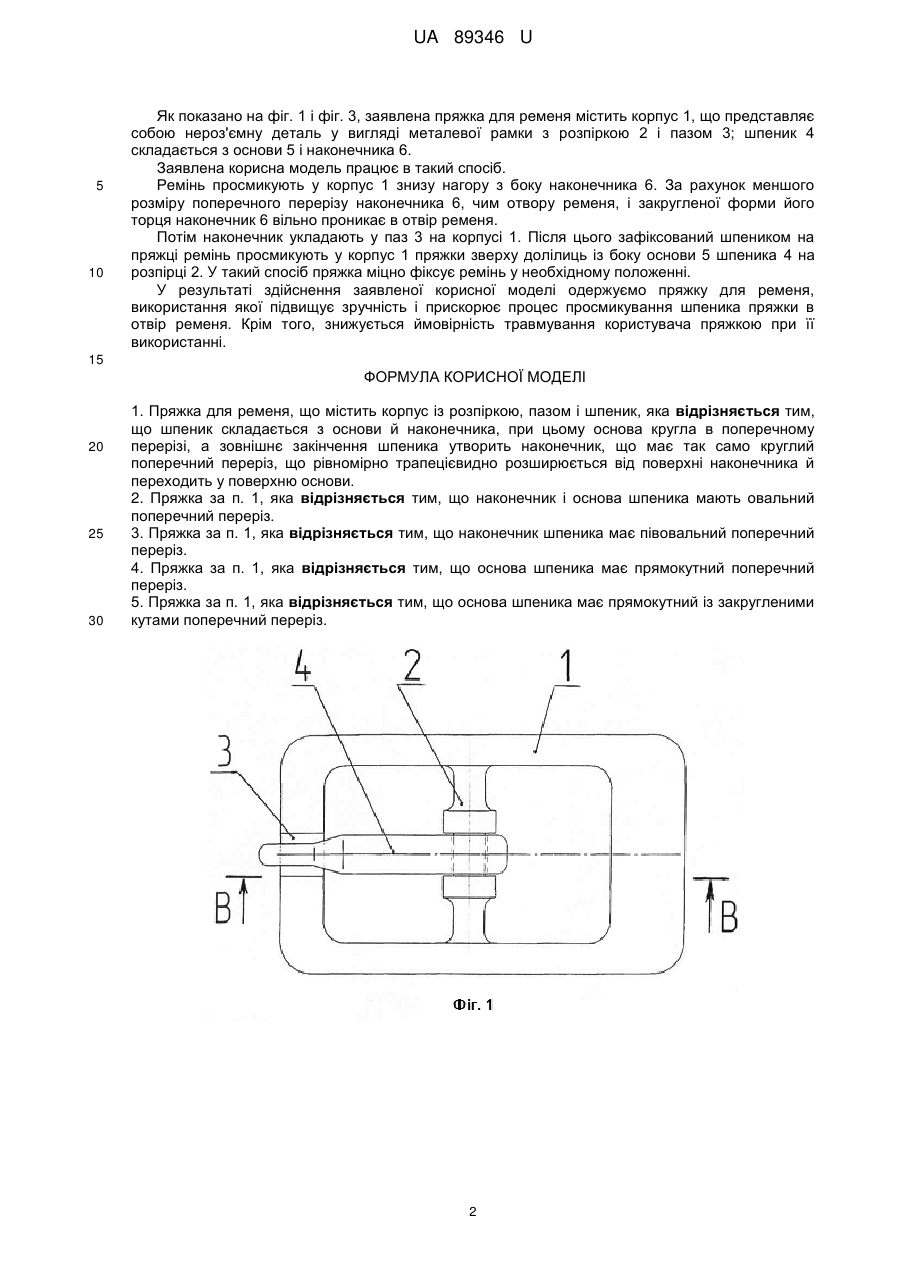

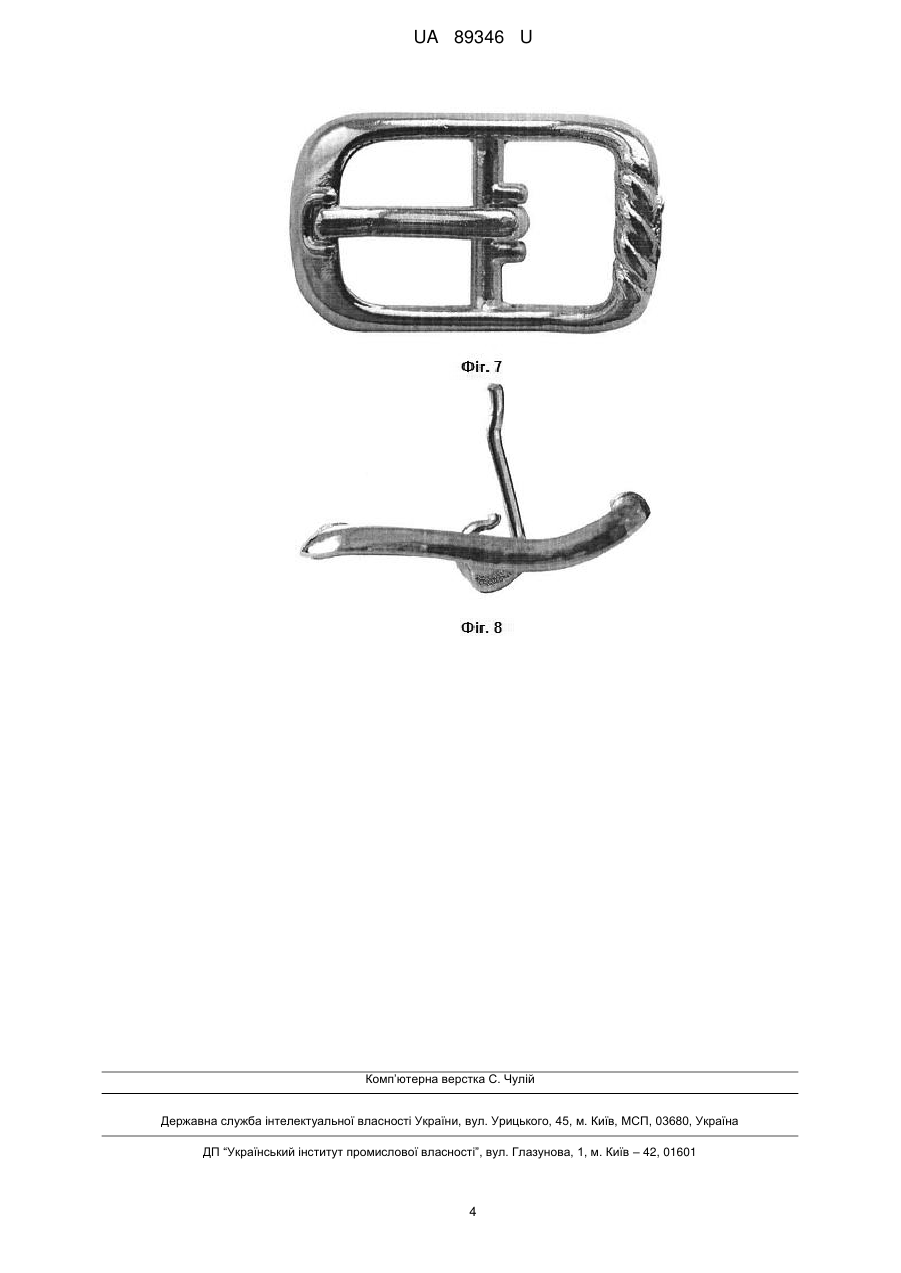

Реферат: UA 89346 U UA 89346 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до шкіряно-галантерейної, текстильно-галантерейної, взуттєвої й швейної галузі промисловості, зокрема до пристроїв фіксації ременя в пряжках для спортивного бального взуття. Існують різні пристрої подібного призначення. Відома пряжка для ременя (деклараційний патент на корисну модель UA № 1948 МПК А 44 В 11/24, 2002). Відома пряжка містить металевий корпус і шпеник. Корпус пряжки оброблений оболонкою, виконаною зі шкіри й прошитою нитками. Корпус відомої пряжки виконаний як нероз'ємна деталь у вигляді бічних стінок і поперечний. Шпеник пряжки виконаний пересувним і призначений для зачеплення за отвори ременя. Основними недоліками відомої пряжки є: - відсутність фіксації шпеника на корпусі; - незручність використання пряжки, оскільки існуюча конструкція шпеника утрудняє процес просмикування його в отвір ременя; - складність виготовлення обробки корпуса. Найближчою за сукупністю істотних ознак до заявленої моделі й прийнятою за прототип є пряжка для ременів виробника Sammi Export S.r.l (Італія), назва виробу - Fibbia Zm/08 ORO, код пряжки за реєстром виробника - 055970807 (фіг. 7, фіг. 8), що містить корпус і шпеник. Корпус пряжки являє собою нероз'ємну деталь у вигляді металевої рамки з розпіркою й пазом для укладання зовнішнього кінця шпеника. Шпеник виконаний із дроту (прутка) і служить для фіксації ременя в пряжці. Розпірка призначена для кріплення шпеника, для чого внутрішній кінець шпеника зігнутий навколо розпірки. Аналіз технічних характеристик прототипу показав наявність істотних недоліків: - незручність його використання, оскільки існуюча конструкція утрудняє процес просмикування шпеника в отвір ременя. Шпеник, діаметр основи якого приблизно дорівнює діаметру отвору ременя, часто блокується в отворі матеріалами ременя, що ускладнює й сповільнює процес просмикування шпеника в отвір ременя й фіксування ременя в пряжці, а також може призвести до травмування користувача в процесі просмикування шпеника в отвір ременя; - кінець шпеника нещільно зігнутий навколо розпірки, і у вузлі кріплення існує зазор, що перешкоджає фіксуванню шпеника в необхідному положенні й сприяє його відхиленню уздовж розпірки; - фіксатори вузла кріплення присутні тільки із двох сторін розпірки (праворуч від основи шпеника й на нижній частині розпірки), що перешкоджає фіксуванню шпеника в необхідному положенні й сприяє його відхиленню уздовж розпірки. В основу корисної моделі поставлена задача створення пряжки для ременя, використання якого дозволить підвищити зручність і прискорити процес просмикування шпенька пряжки в отвір ременя. Крім того, знизити ймовірність травмування користувача пряжкою при її використанні. Поставлена задача вирішується тим, що пряжка для ременя містить корпус і шпеник. Корпус пряжки являє собою нероз'ємну деталь у вигляді металевої рамки з розпіркою й пазом на рамці. Розпірка призначена для кріплення шпеника, для чого внутрішній кінець шпеника щільно зігнутий навколо осі розпірки, і у вузлі кріплення відсутній зазор, а на самій розпірці із чотирьох сторін присутні фіксатори вузла кріплення, що сприяє фіксуванню шпеника в необхідному положенні й перешкоджає його відхиленню уздовж розпірки. Шпеник складається з основи, що включає вузол кріплення до розпірки, і наконечника (зовнішнього закінчення). Основа шпенька прямокутного або овального, або круглого поперечного перерізу із закругленими кутами. Зовнішнє закінчення шпеника утворює наконечник, що у процесі фіксації ременя поміщають у паз на корпусі пряжки. Наконечник має закруглений край (торець) і круглий, овальний або півовальний геометричний переріз, що рівномірно й трапецієподібно розширюється в основу шпеника. Розміри перерізу наконечника шпеника менше діаметра отвору ременя взуття. Суть корисної моделі пояснюється кресленнями, де зображено: - на фіг. 1 - заявлена пряжка для ременя, загальний вигляд; - на фіг. 2 - розріз В-В фіг. 1; - на фіг. 3 - пряжка для ременя. Шпеник, вигляд зверху; - на фіг. 4 - пряжка для ременя. Шпеник, вигляд збоку; - на фіг. 5 - переріз А-А фіг. 4, наконечник шпеника; - на фіг. 6 - переріз Б-Б фіг. 4, основа шпеника; - на фіг. 7 - прототип, загальний вигляд; - на фіг. 8 - прототип, вигляд збоку. 1 UA 89346 U 5 10 Як показано на фіг. 1 і фіг. 3, заявлена пряжка для ременя містить корпус 1, що представляє собою нероз'ємну деталь у вигляді металевої рамки з розпіркою 2 і пазом 3; шпеник 4 складається з основи 5 і наконечника 6. Заявлена корисна модель працює в такий спосіб. Ремінь просмикують у корпус 1 знизу нагору з боку наконечника 6. За рахунок меншого розміру поперечного перерізу наконечника 6, чим отвору ременя, і закругленої форми його торця наконечник 6 вільно проникає в отвір ременя. Потім наконечник укладають у паз 3 на корпусі 1. Після цього зафіксований шпеником на пряжці ремінь просмикують у корпус 1 пряжки зверху долілиць із боку основи 5 шпеника 4 на розпірці 2. У такий спосіб пряжка міцно фіксує ремінь у необхідному положенні. У результаті здійснення заявленої корисної моделі одержуємо пряжку для ременя, використання якої підвищує зручність і прискорює процес просмикування шпеника пряжки в отвір ременя. Крім того, знижується ймовірність травмування користувача пряжкою при її використанні. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Пряжка для ременя, що містить корпус із розпіркою, пазом і шпеник, яка відрізняється тим, що шпеник складається з основи й наконечника, при цьому основа кругла в поперечному перерізі, а зовнішнє закінчення шпеника утворить наконечник, що має так само круглий поперечний переріз, що рівномірно трапецієвидно розширюється від поверхні наконечника й переходить у поверхню основи. 2. Пряжка за п. 1, яка відрізняється тим, що наконечник і основа шпеника мають овальний поперечний переріз. 3. Пряжка за п. 1, яка відрізняється тим, що наконечник шпеника має півовальний поперечний переріз. 4. Пряжка за п. 1, яка відрізняється тим, що основа шпеника має прямокутний поперечний переріз. 5. Пряжка за п. 1, яка відрізняється тим, що основа шпеника має прямокутний із закругленими кутами поперечний переріз. 2 UA 89346 U 3 UA 89346 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
