Спіральний сепаратор

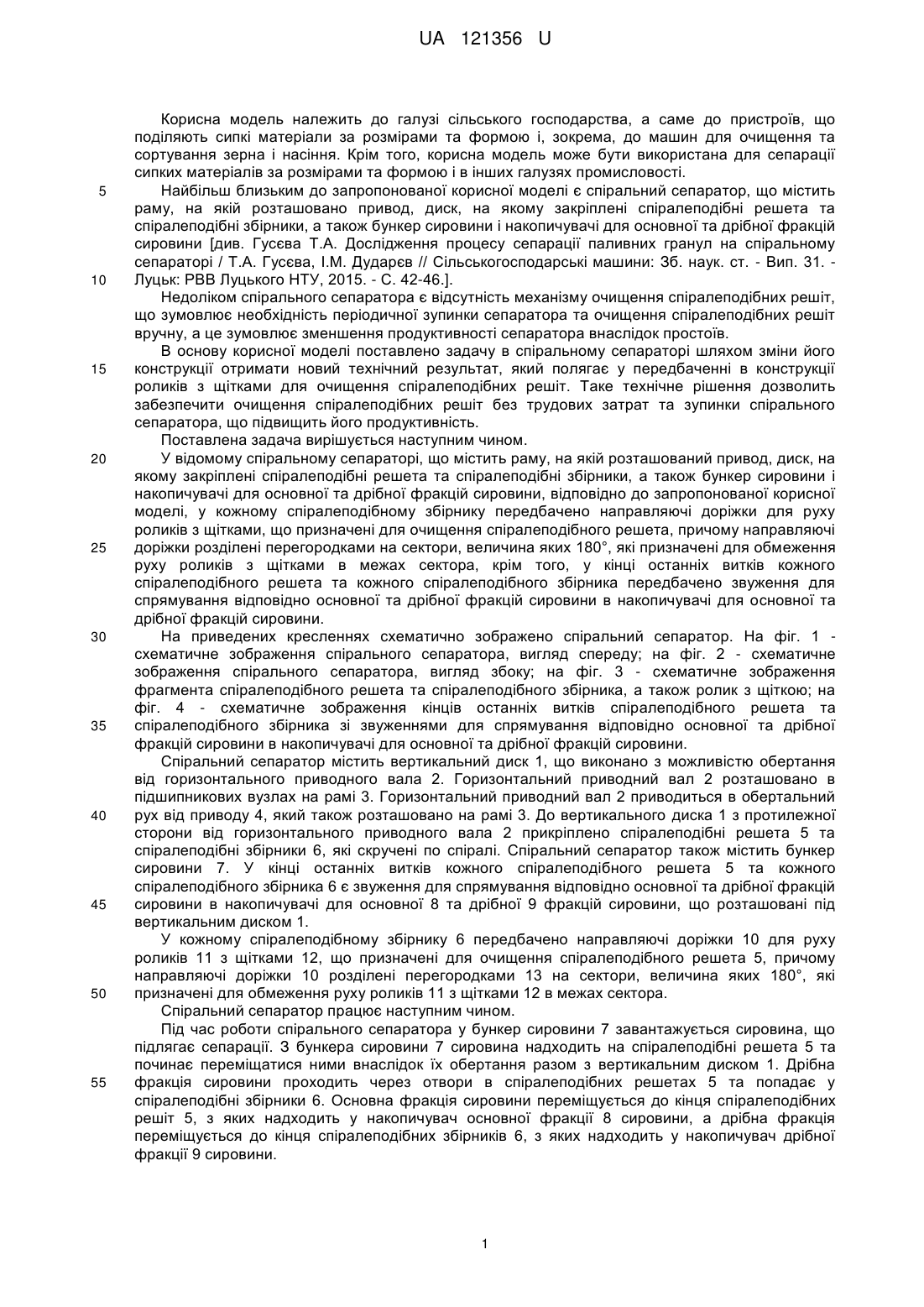

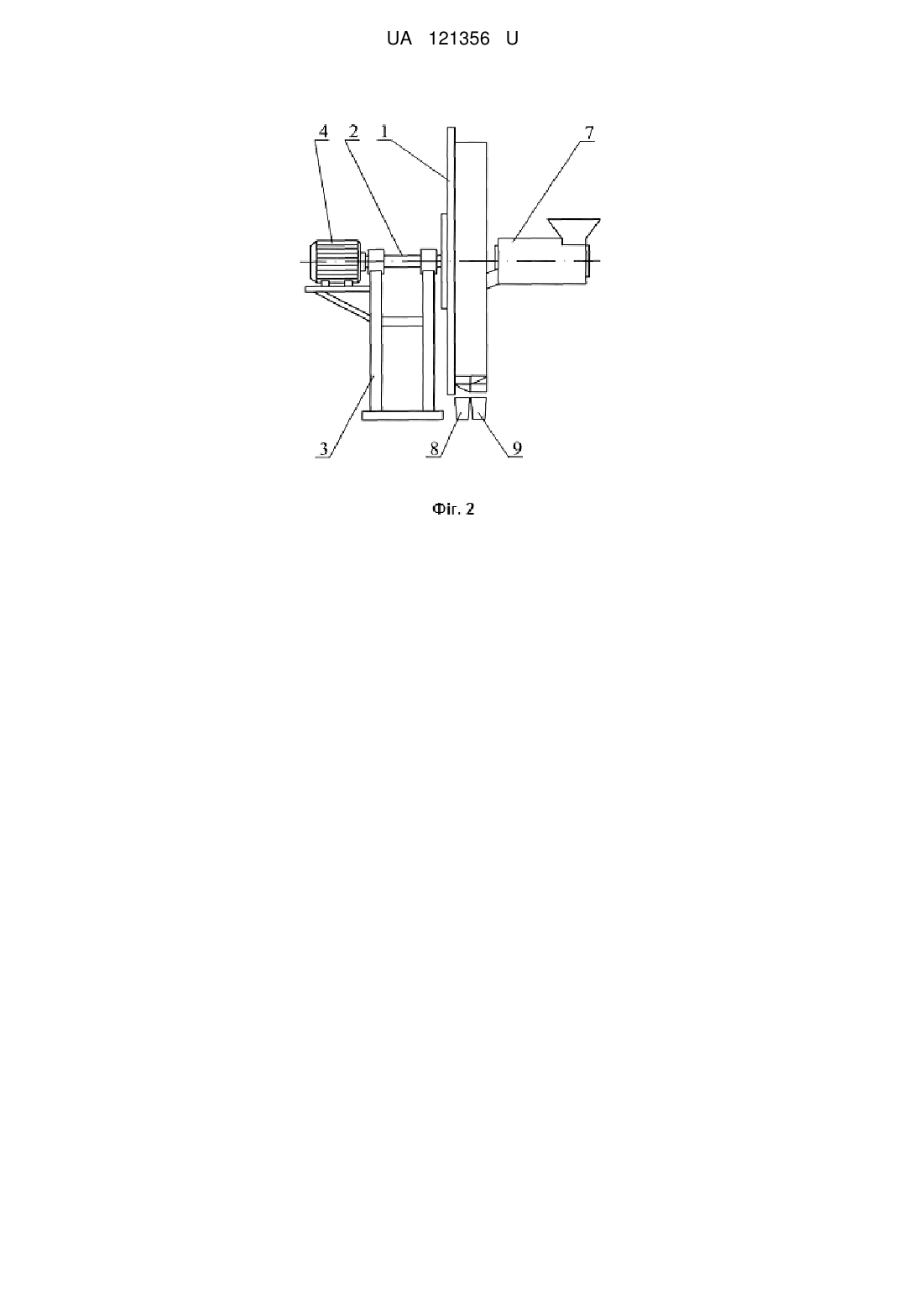

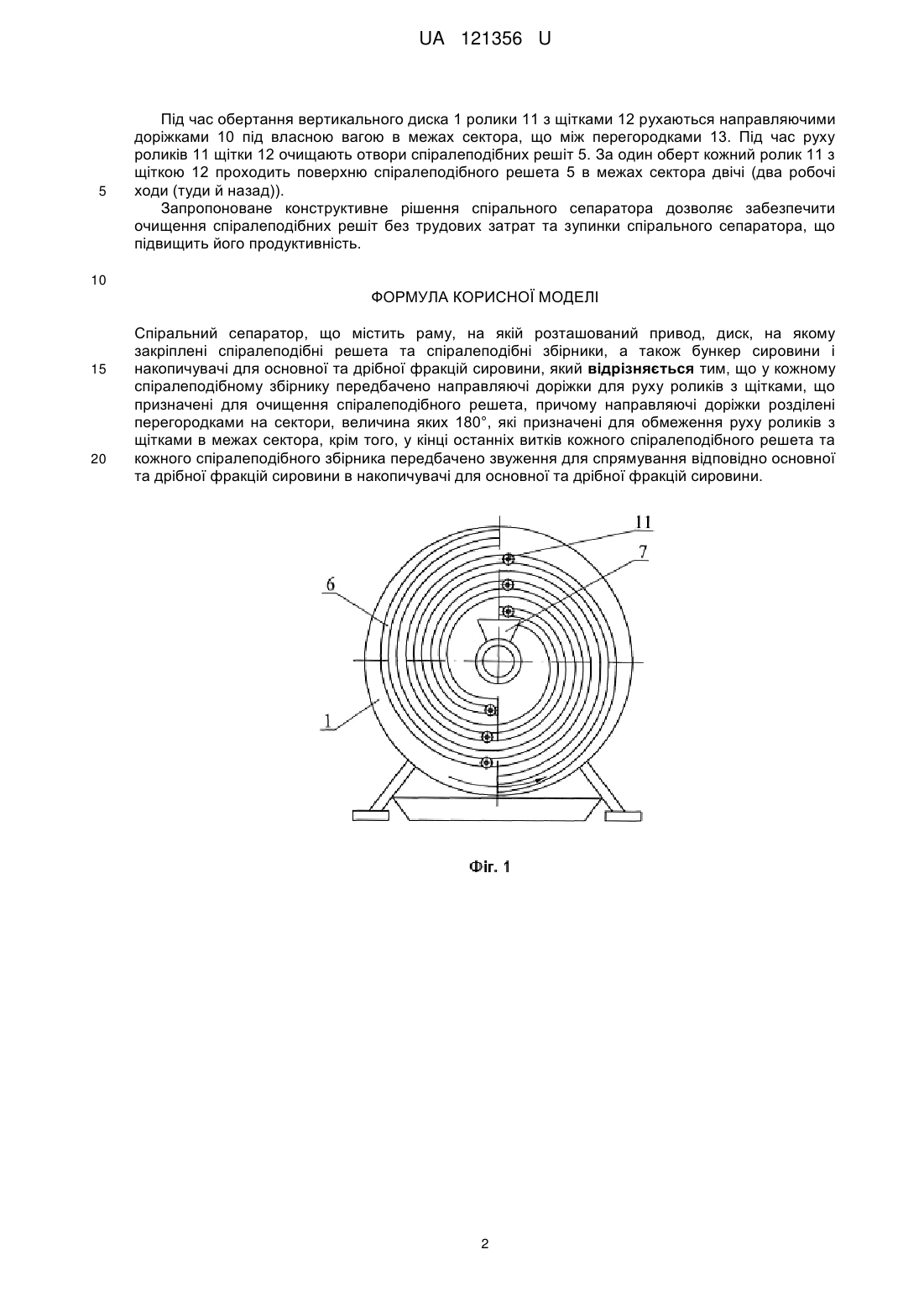

Реферат: Спіральний сепаратор містить раму, на якій розташований привод, диск, на якому закріплені спіралеподібні решета та спіралеподібні збірники, а також бункер сировини і накопичувачі для основної та дрібної фракцій сировини. У кожному спіралеподібному збірнику передбачено направляючі доріжки для руху роликів з щітками, що призначені для очищення спіралеподібного решета. Направляючі доріжки розділені перегородками на сектори, величина яких 180°, які призначені для обмеження руху роликів з щітками в межах сектора. У кінці останніх витків кожного спіралеподібного решета та кожного спіралеподібного збірника передбачено звуження для спрямування відповідно основної та дрібної фракцій сировини в накопичувачі для основної та дрібної фракцій сировини. UA 121356 U про видачу патенту: UA 121356 U UA 121356 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, а саме до пристроїв, що поділяють сипкі матеріали за розмірами та формою і, зокрема, до машин для очищення та сортування зерна і насіння. Крім того, корисна модель може бути використана для сепарації сипких матеріалів за розмірами та формою і в інших галузях промисловості. Найбільш близьким до запропонованої корисної моделі є спіральний сепаратор, що містить раму, на якій розташовано привод, диск, на якому закріплені спіралеподібні решета та спіралеподібні збірники, а також бункер сировини і накопичувачі для основної та дрібної фракцій сировини [див. Гусєва Т.А. Дослідження процесу сепарації паливних гранул на спіральному сепараторі / Т.А. Гусєва, І.М. Дударєв // Сільськогосподарські машини: Зб. наук. ст. - Вип. 31. Луцьк: РВВ Луцького НТУ, 2015. - С. 42-46.]. Недоліком спірального сепаратора є відсутність механізму очищення спіралеподібних решіт, що зумовлює необхідність періодичної зупинки сепаратора та очищення спіралеподібних решіт вручну, а це зумовлює зменшення продуктивності сепаратора внаслідок простоїв. В основу корисної моделі поставлено задачу в спіральному сепараторі шляхом зміни його конструкції отримати новий технічний результат, який полягає у передбаченні в конструкції роликів з щітками для очищення спіралеподібних решіт. Таке технічне рішення дозволить забезпечити очищення спіралеподібних решіт без трудових затрат та зупинки спірального сепаратора, що підвищить його продуктивність. Поставлена задача вирішується наступним чином. У відомому спіральному сепараторі, що містить раму, на якій розташований привод, диск, на якому закріплені спіралеподібні решета та спіралеподібні збірники, а також бункер сировини і накопичувачі для основної та дрібної фракцій сировини, відповідно до запропонованої корисної моделі, у кожному спіралеподібному збірнику передбачено направляючі доріжки для руху роликів з щітками, що призначені для очищення спіралеподібного решета, причому направляючі доріжки розділені перегородками на сектори, величина яких 180°, які призначені для обмеження руху роликів з щітками в межах сектора, крім того, у кінці останніх витків кожного спіралеподібного решета та кожного спіралеподібного збірника передбачено звуження для спрямування відповідно основної та дрібної фракцій сировини в накопичувачі для основної та дрібної фракцій сировини. На приведених кресленнях схематично зображено спіральний сепаратор. На фіг. 1 схематичне зображення спірального сепаратора, вигляд спереду; на фіг. 2 - схематичне зображення спірального сепаратора, вигляд збоку; на фіг. 3 - схематичне зображення фрагмента спіралеподібного решета та спіралеподібного збірника, а також ролик з щіткою; на фіг. 4 - схематичне зображення кінців останніх витків спіралеподібного решета та спіралеподібного збірника зі звуженнями для спрямування відповідно основної та дрібної фракцій сировини в накопичувачі для основної та дрібної фракцій сировини. Спіральний сепаратор містить вертикальний диск 1, що виконано з можливістю обертання від горизонтального приводного вала 2. Горизонтальний приводний вал 2 розташовано в підшипникових вузлах на рамі 3. Горизонтальний приводний вал 2 приводиться в обертальний рух від приводу 4, який також розташовано на рамі 3. До вертикального диска 1 з протилежної сторони від горизонтального приводного вала 2 прикріплено спіралеподібні решета 5 та спіралеподібні збірники 6, які скручені по спіралі. Спіральний сепаратор також містить бункер сировини 7. У кінці останніх витків кожного спіралеподібного решета 5 та кожного спіралеподібного збірника 6 є звуження для спрямування відповідноосновної та дрібної фракцій сировини в накопичувачі для основної 8 та дрібної 9 фракцій сировини, що розташовані під вертикальним диском 1. У кожному спіралеподібному збірнику 6 передбачено направляючі доріжки 10 для руху роликів 11 з щітками 12, що призначені для очищення спіралеподібного решета 5, причому направляючі доріжки 10 розділені перегородками 13 на сектори, величина яких 180°, які призначені для обмеження руху роликів 11 з щітками 12 в межах сектора. Спіральний сепаратор працює наступним чином. Під час роботи спірального сепаратора у бункер сировини 7 завантажується сировина, що підлягає сепарації. З бункера сировини 7 сировина надходить на спіралеподібні решета 5 та починає переміщатися ними внаслідок їх обертання разом з вертикальним диском 1. Дрібна фракція сировини проходить через отвори в спіралеподібних решетах 5 та попадає у спіралеподібні збірники 6. Основна фракція сировини переміщується до кінця спіралеподібних решіт 5, з яких надходить у накопичувач основної фракції 8 сировини, а дрібна фракція переміщується до кінця спіралеподібних збірників 6, з яких надходить у накопичувач дрібної фракції 9 сировини. 1 UA 121356 U 5 Під час обертання вертикального диска 1 ролики 11 з щітками 12 рухаються направляючими доріжками 10 під власною вагою в межах сектора, що між перегородками 13. Під час руху роликів 11 щітки 12 очищають отвори спіралеподібних решіт 5. За один оберт кожний ролик 11 з щіткою 12 проходить поверхню спіралеподібного решета 5 в межах сектора двічі (два робочі ходи (туди й назад)). Запропоноване конструктивне рішення спірального сепаратора дозволяє забезпечити очищення спіралеподібних решіт без трудових затрат та зупинки спірального сепаратора, що підвищить його продуктивність. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спіральний сепаратор, що містить раму, на якій розташований привод, диск, на якому закріплені спіралеподібні решета та спіралеподібні збірники, а також бункер сировини і накопичувачі для основної та дрібної фракцій сировини, який відрізняється тим, що у кожному спіралеподібному збірнику передбачено направляючі доріжки для руху роликів з щітками, що призначені для очищення спіралеподібного решета, причому направляючі доріжки розділені перегородками на сектори, величина яких 180°, які призначені для обмеження руху роликів з щітками в межах сектора, крім того, у кінці останніх витків кожного спіралеподібного решета та кожного спіралеподібного збірника передбачено звуження для спрямування відповідно основної та дрібної фракцій сировини в накопичувачі для основної та дрібної фракцій сировини. 2 UA 121356 U 3 UA 121356 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
