Бурова установка для лави

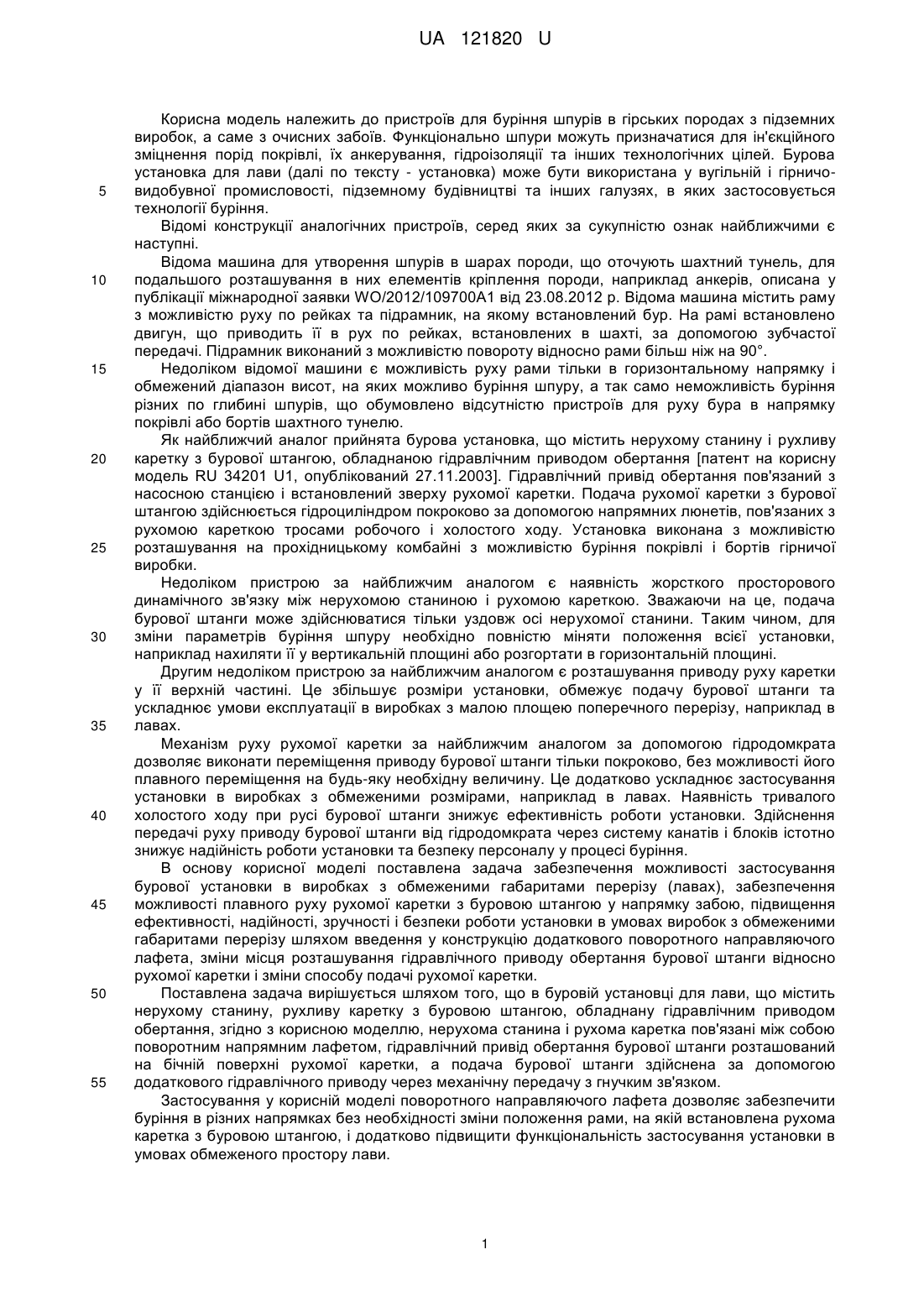

Реферат: Бурова установка для лави складається з нерухомої станини, рухомої каретки з буровою штангою, обладнаної гідравлічним приводом обертання. Нерухома станина і рухома каретка пов'язані між собою поворотним напрямним лафетом, гідравлічний привід обертання бурової штанги розташований на бічній поверхні рухомої каретки, а подача бурової штанги здійснена за допомогою додаткового гідравлічного приводу через механічну передачу з гнучким зв'язком. UA 121820 U (12) UA 121820 U UA 121820 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для буріння шпурів в гірських породах з підземних виробок, а саме з очисних забоїв. Функціонально шпури можуть призначатися для ін'єкційного зміцнення порід покрівлі, їх анкерування, гідроізоляції та інших технологічних цілей. Бурова установка для лави (далі по тексту - установка) може бути використана у вугільній і гірничовидобувної промисловості, підземному будівництві та інших галузях, в яких застосовується технології буріння. Відомі конструкції аналогічних пристроїв, серед яких за сукупністю ознак найближчими є наступні. Відома машина для утворення шпурів в шарах породи, що оточують шахтний тунель, для подальшого розташування в них елементів кріплення породи, наприклад анкерів, описана у публікації міжнародної заявки WO/2012/109700А1 від 23.08.2012 р. Відома машина містить раму з можливістю руху по рейках та підрамник, на якому встановлений бур. На рамі встановлено двигун, що приводить її в рух по рейках, встановлених в шахті, за допомогою зубчастої передачі. Підрамник виконаний з можливістю повороту відносно рами більш ніж на 90°. Недоліком відомої машини є можливість руху рами тільки в горизонтальному напрямку і обмежений діапазон висот, на яких можливо буріння шпуру, а так само неможливість буріння різних по глибині шпурів, що обумовлено відсутністю пристроїв для руху бура в напрямку покрівлі або бортів шахтного тунелю. Як найближчий аналог прийнята бурова установка, що містить нерухому станину і рухливу каретку з бурової штангою, обладнаною гідравлічним приводом обертання [патент на корисну модель RU 34201 U1, опублікований 27.11.2003]. Гідравлічний привід обертання пов'язаний з насосною станцією і встановлений зверху рухомої каретки. Подача рухомої каретки з бурової штангою здійснюється гідроциліндром покроково за допомогою напрямних люнетів, пов'язаних з рухомою кареткою тросами робочого і холостого ходу. Установка виконана з можливістю розташування на прохідницькому комбайні з можливістю буріння покрівлі і бортів гірничої виробки. Недоліком пристрою за найближчим аналогом є наявність жорсткого просторового динамічного зв'язку між нерухомою станиною і рухомою кареткою. Зважаючи на це, подача бурової штанги може здійснюватися тільки уздовж осі нерухомої станини. Таким чином, для зміни параметрів буріння шпуру необхідно повністю міняти положення всієї установки, наприклад нахиляти її у вертикальній площині або розгортати в горизонтальній площині. Другим недоліком пристрою за найближчим аналогом є розташування приводу руху каретки у її верхній частині. Це збільшує розміри установки, обмежує подачу бурової штанги та ускладнює умови експлуатації в виробках з малою площею поперечного перерізу, наприклад в лавах. Механізм руху рухомої каретки за найближчим аналогом за допомогою гідродомкрата дозволяє виконати переміщення приводу бурової штанги тільки покроково, без можливості його плавного переміщення на будь-яку необхідну величину. Це додатково ускладнює застосування установки в виробках з обмеженими розмірами, наприклад в лавах. Наявність тривалого холостого ходу при русі бурової штанги знижує ефективність роботи установки. Здійснення передачі руху приводу бурової штанги від гідродомкрата через систему канатів і блоків істотно знижує надійність роботи установки та безпеку персоналу у процесі буріння. В основу корисної моделі поставлена задача забезпечення можливості застосування бурової установки в виробках з обмеженими габаритами перерізу (лавах), забезпечення можливості плавного руху рухомої каретки з буровою штангою у напрямку забою, підвищення ефективності, надійності, зручності і безпеки роботи установки в умовах виробок з обмеженими габаритами перерізу шляхом введення у конструкцію додаткового поворотного направляючого лафета, зміни місця розташування гідравлічного приводу обертання бурової штанги відносно рухомої каретки і зміни способу подачі рухомої каретки. Поставлена задача вирішується шляхом того, що в буровій установці для лави, що містить нерухому станину, рухливу каретку з буровою штангою, обладнану гідравлічним приводом обертання, згідно з корисною моделлю, нерухома станина і рухома каретка пов'язані між собою поворотним напрямним лафетом, гідравлічний привід обертання бурової штанги розташований на бічній поверхні рухомої каретки, а подача бурової штанги здійснена за допомогою додаткового гідравлічного приводу через механічну передачу з гнучким зв'язком. Застосування у корисній моделі поворотного направляючого лафета дозволяє забезпечити буріння в різних напрямках без необхідності зміни положення рами, на якій встановлена рухома каретка з буровою штангою, і додатково підвищити функціональність застосування установки в умовах обмеженого простору лави. 1 UA 121820 U 5 10 15 20 25 30 35 40 45 50 55 Використання гідравлічного приводу обертання, розташованого на бічній поверхні рухомої каретки, дозволяє істотно зменшити технологічні зазори між буровою установкою і породами покрівлі в лаві, що також підвищує функціональність застосування установки в умовах обмеженого простору лави. Наявність додаткового гідравлічного приводу подачі, підключеного до зовнішньої гідравлічної системи механізованого кріплення забезпечує можливість плавного руху рухомої каретки з буровою штангою в напрямку забою, що підвищує ефективність, надійність, зручність і безпеку роботи установки в умовах обмежених габаритів перерізу лави. Відповідно до одного з варіантів виконання установки, як механічна передача з гнучким зв'язком може бути використана ланцюгова передача, що дозволяє додатково підвищити надійність і безпеку передачі руху від гідроприводу до рухомої каретки. Згідно зі ще одним з варіантів виконання установки, ланцюгова передача може бути виконана з використанням круглоланкового ланцюга, яка має перевагу в порівнянні наприклад з роликовим ланцюгом, який має схильність до заклинювання і є недостатньо міцним, що неприпустимо для виробів гірської промисловості. Згідно зі ще одним з варіантів виконання установки, обидва зазначені гідравлічні приводи можуть бути виконані з можливістю підключення до зовнішньої гідравлічної системи механізованого комплексу, що дозволяє додатково підвищити ефективність, надійність, зручність і безпеку застосування установки. Згідно зі ще одним з варіантів виконання установки, нерухома станина може бути прикріплена до рештачного ставу лавного конвеєра у процесі буріння, що дозволяє додатково заощадити простір виробки, де проводяться роботи з буріння і зміцнення покрівлі або бортів вироблення. Нижче наведено приклад виконання бурової установки для лави, згідно з корисною моделлю, і опис її використання. Опис пояснюється наступними графічними матеріалами: - фіг. 1 - вид установки збоку у вертикальному розрізі лави; - фіг. 2 - вид установки зверху, на якому показано повороти бурової штанги у горизонтальній площині за допомогою поворотного направляючого лафета; - фіг. 3 - вид знизу рухомої каретки установки з частковим вирізом, на якому показаний додатковий гідравлічний привід рухомої каретки і ланцюгова передача. Зазначені приклади і графічні матеріали не обмежують варіанти виконання установки відповідно до корисної моделі, а тільки пояснюють її. Бурова установка для лави 1 містить нерухому станину 2, рухому каретку 3 з буровою штангою 4, обладнаною гідравлічним приводом обертання 5. Гідравлічний привід обертання 5 бурової штанги 4 розташований на бічній поверхні 6 рухомої каретки 3. Подача бурової штанги 4 виконана за допомогою додаткового гідравлічного приводу 7 за допомогою механічної передачі з гнучким зв'язком 8, як таку застосовано ланцюгову передачу з використанням круглоланкового ланцюга. Обидва зазначені гідравлічні приводи 5 і 7 виконані з можливістю підключення до зовнішньої гідравлічної системи механізованого кріплення лави (на фігурах не показана). Нерухома станина для здійснення буріння прикріплюється до рештачного ставу лавного конвеєра 9. Нерухома станина 2 і рухлива каретка 3 пов'язані між собою поворотним напрямних лафетом 10. На фіг. 2 показані повороти рухомої каретки 3 з буровою штангою 4 у горизонтальній площині відносно нерухомої станини 2 на 45° у обидві сторони від початкового положення рухомої каретки 3 за допомогою поворотного направляючого лафета 10. Використовують описану вище бурову установку для лави наступним чином. Розташовують бурову установку для лави 1 в робочому просторі лави на нерухомій станині 2, яка кріпиться до рештачного ставу лавного конвеєра 9. Гідравлічні приводи 5 і 7 з'єднують із зовнішньою гідравлічною системою механізованого кріплення лави. За допомогою гідравлічного приводу обертання 5 забезпечують обертання бурової штанги 4. Подача бурової штанги 4 в напрямку буріння шпура здійснюється за рахунок обертання додаткового гідравлічного приводу (двигуна) 7. Подача бурової штанги 4 у напрямку забою забезпечується рухомою кареткою 3 із закріпленим на її бічній поверхні 6 гідравлічним приводом обертання 5 за допомогою додаткового гідравлічного приводу 7 і гнучкого зв'язку 8 у вигляді ланцюгової передачі. При необхідності буріння шпура в іншій точці покрівлі або бортів лави здійснюють поворот рухомої каретки 3 з буровою штангою 4 відносно вихідного положення за допомогою поворотного направляючого лафета 10. 60 2 UA 121820 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Бурова установка для лави, що складається з нерухомої станини, рухомої каретки з буровою штангою, обладнаної гідравлічним приводом обертання, яка відрізняється тим, що нерухома станина і рухома каретка пов'язані між собою поворотним напрямним лафетом, гідравлічний привід обертання бурової штанги розташований на бічній поверхні рухомої каретки, а подача бурової штанги здійснена за допомогою додаткового гідравлічного приводу через механічну передачу з гнучким зв'язком. 2. Установка за п. 1, яка відрізняється тим, що як механічну передачу з гнучким зв'язком використано ланцюгову передачу. 3. Установка за п. 2, яка відрізняється тим, що ланцюгова передача виконана з використанням круглоланкового ланцюга. 4. Установка за п. 1, яка відрізняється тим, що обидва зазначені гідравлічні приводи працюють від зовнішньої гідравлічної системи механізованого кріплення лави. 5. Установка за п. 1, яка відрізняється тим, що нерухома станина прикріплена до рештачного ставу лавного конвеєра. 3 UA 121820 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
