Вітроустановка з електромагнітним демпфером

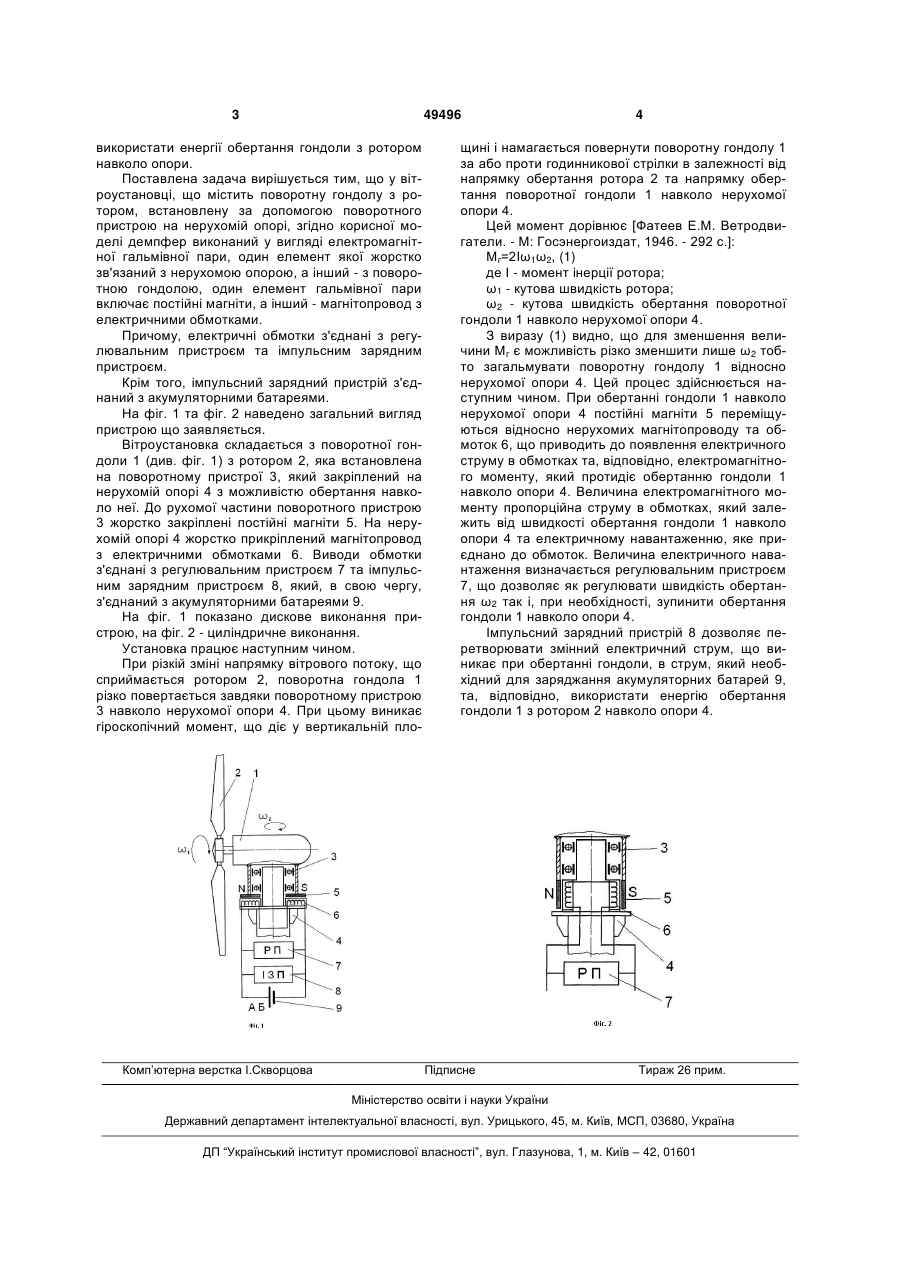

1. Вітроустановка з електромагнітним демпфером, що містить поворотну гондолу з ротором, встановлену за допомогою поворотного пристрою на нерухомій опорі, яка відрізняється тим, що 3 49496 використати енергії обертання гондоли з ротором навколо опори. Поставлена задача вирішується тим, що у вітроустановці, що містить поворотну гондолу з ротором, встановлену за допомогою поворотного пристрою на нерухомій опорі, згідно корисної моделі демпфер виконаний у вигляді електромагнітної гальмівної пари, один елемент якої жорстко зв'язаний з нерухомою опорою, а інший - з поворотною гондолою, один елемент гальмівної пари включає постійні магніти, а інший - магнітопровод з електричними обмотками. Причому, електричні обмотки з'єднані з регулювальним пристроєм та імпульсним зарядним пристроєм. Крім того, імпульсний зарядний пристрій з'єднаний з акумуляторними батареями. На фіг. 1 та фіг. 2 наведено загальний вигляд пристрою що заявляється. Вітроустановка складається з поворотної гондоли 1 (див. фіг. 1) з ротором 2, яка встановлена на поворотному пристрої 3, який закріплений на нерухомій опорі 4 з можливістю обертання навколо неї. До рухомої частини поворотного пристрою 3 жорстко закріплені постійні магніти 5. На нерухомій опорі 4 жорстко прикріплений магнітопровод з електричними обмотками 6. Виводи обмотки з'єднані з регулювальним пристроєм 7 та імпульсним зарядним пристроєм 8, який, в свою чергу, з'єднаний з акумуляторними батареями 9. На фіг. 1 показано дискове виконання пристрою, на фіг. 2 - циліндричне виконання. Установка працює наступним чином. При різкій зміні напрямку вітрового потоку, що сприймається ротором 2, поворотна гондола 1 різко повертається завдяки поворотному пристрою 3 навколо нерухомої опори 4. При цьому виникає гіроскопічний момент, що діє у вертикальній пло Комп’ютерна верстка І.Скворцова 4 щині і намагається повернути поворотну гондолу 1 за або проти годинникової стрілки в залежності від напрямку обертання ротора 2 та напрямку обертання поворотної гондоли 1 навколо нерухомої опори 4. Цей момент дорівнює [Фатеев Е.М. Ветродвигатели. - М: Госэнергоиздат, 1946. - 292 с.]: Мг=2Іω1ω2, (1) де І - момент інерції ротора; ω1 - кутова швидкість ротора; ω2 - кутова швидкість обертання поворотної гондоли 1 навколо нерухомої опори 4. З виразу (1) видно, що для зменшення величини Мг є можливість різко зменшити лише ω2 тобто загальмувати поворотну гондолу 1 відносно нерухомої опори 4. Цей процес здійснюється наступним чином. При обертанні гондоли 1 навколо нерухомої опори 4 постійні магніти 5 переміщуються відносно нерухомих магнітопроводу та обмоток 6, що приводить до появлення електричного струму в обмотках та, відповідно, електромагнітного моменту, який протидіє обертанню гондоли 1 навколо опори 4. Величина електромагнітного моменту пропорційна струму в обмотках, який залежить від швидкості обертання гондоли 1 навколо опори 4 та електричному навантаженню, яке приєднано до обмоток. Величина електричного навантаження визначається регулювальним пристроєм 7, що дозволяє як регулювати швидкість обертання ω2 так і, при необхідності, зупинити обертання гондоли 1 навколо опори 4. Імпульсний зарядний пристрій 8 дозволяє перетворювати змінний електричний струм, що виникає при обертанні гондоли, в струм, який необхідний для заряджання акумуляторних батарей 9, та, відповідно, використати енергію обертання гондоли 1 з ротором 2 навколо опори 4. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
