Планшет для здійснення забарвлення препаратів на предметному склі

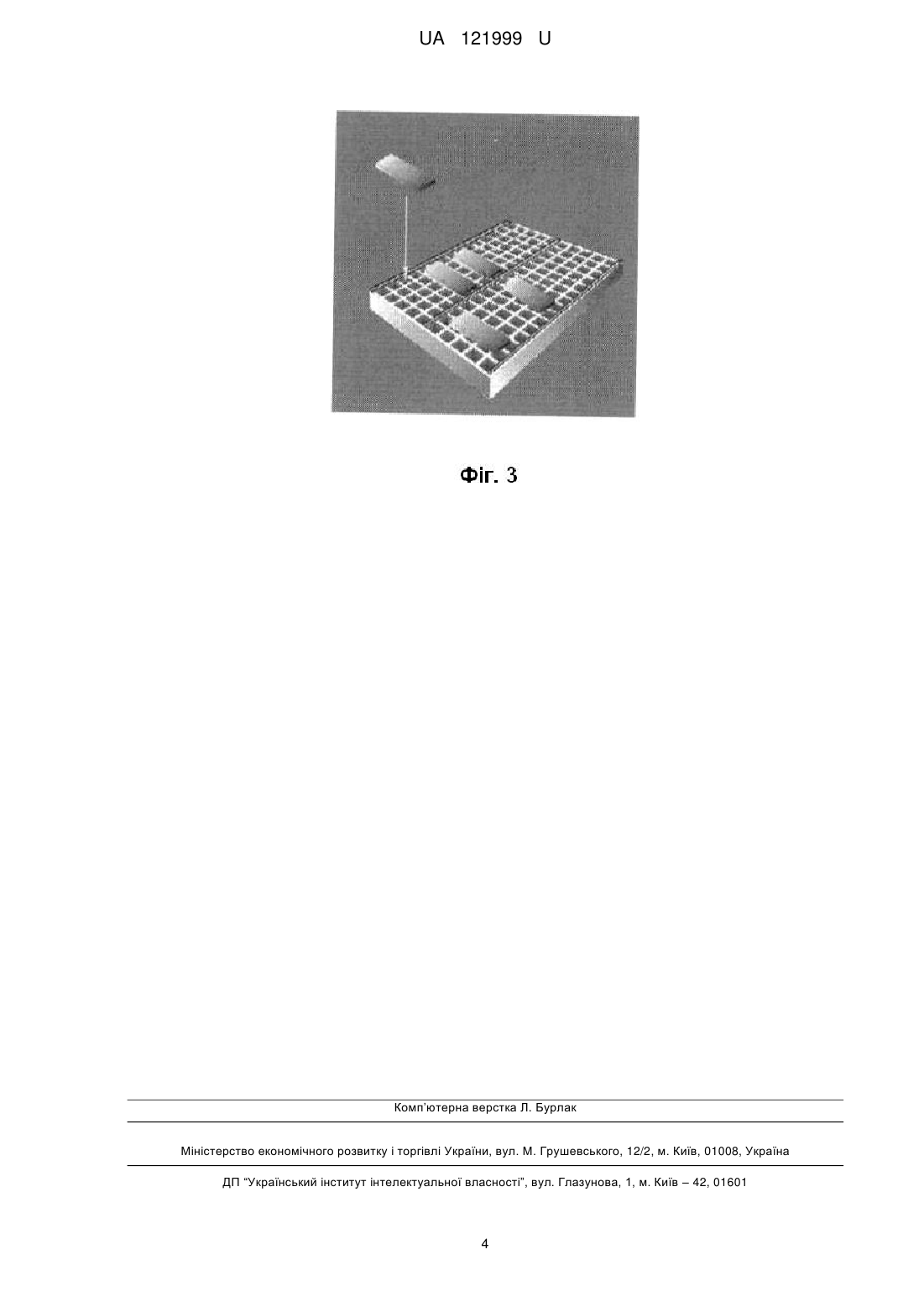

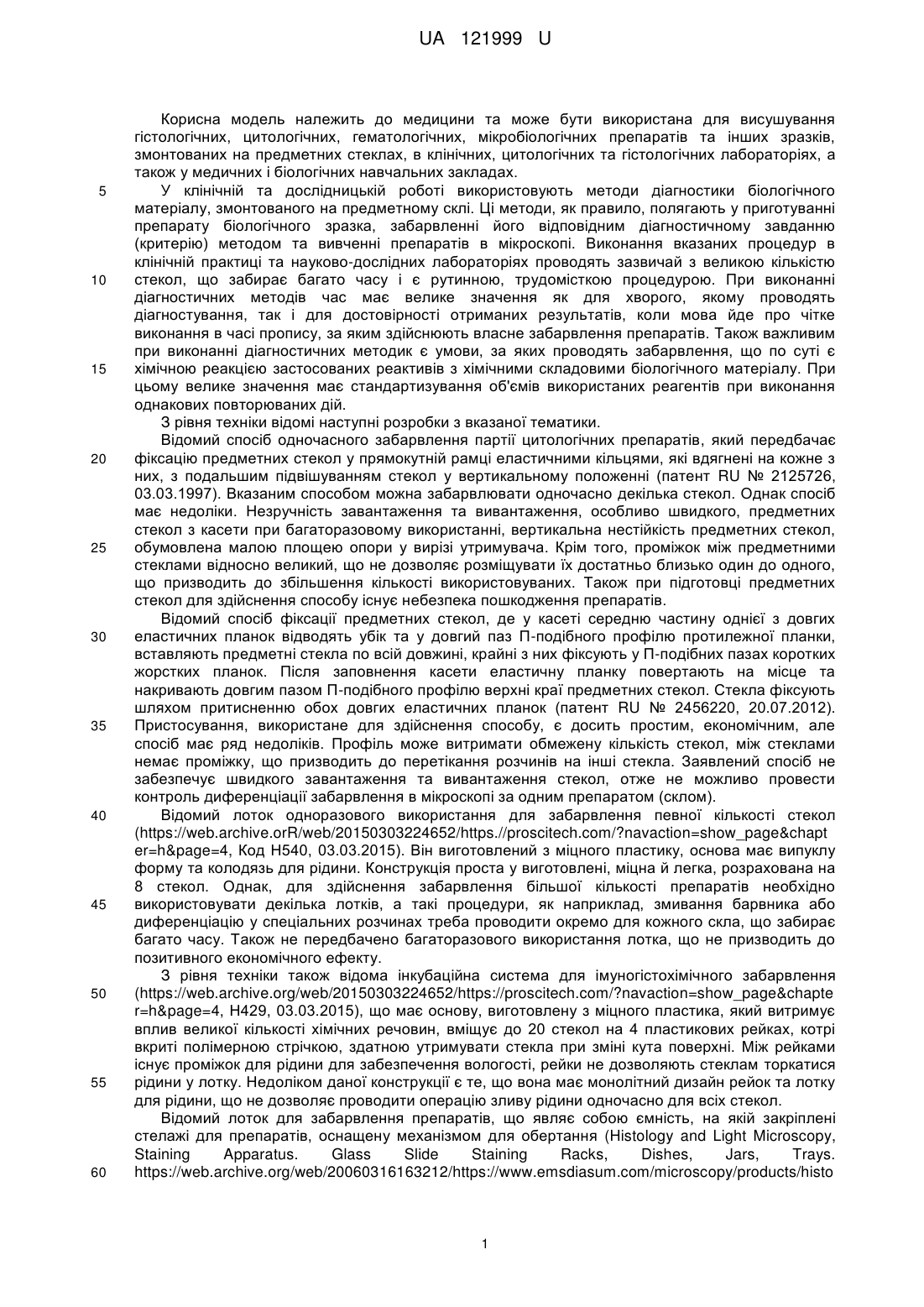

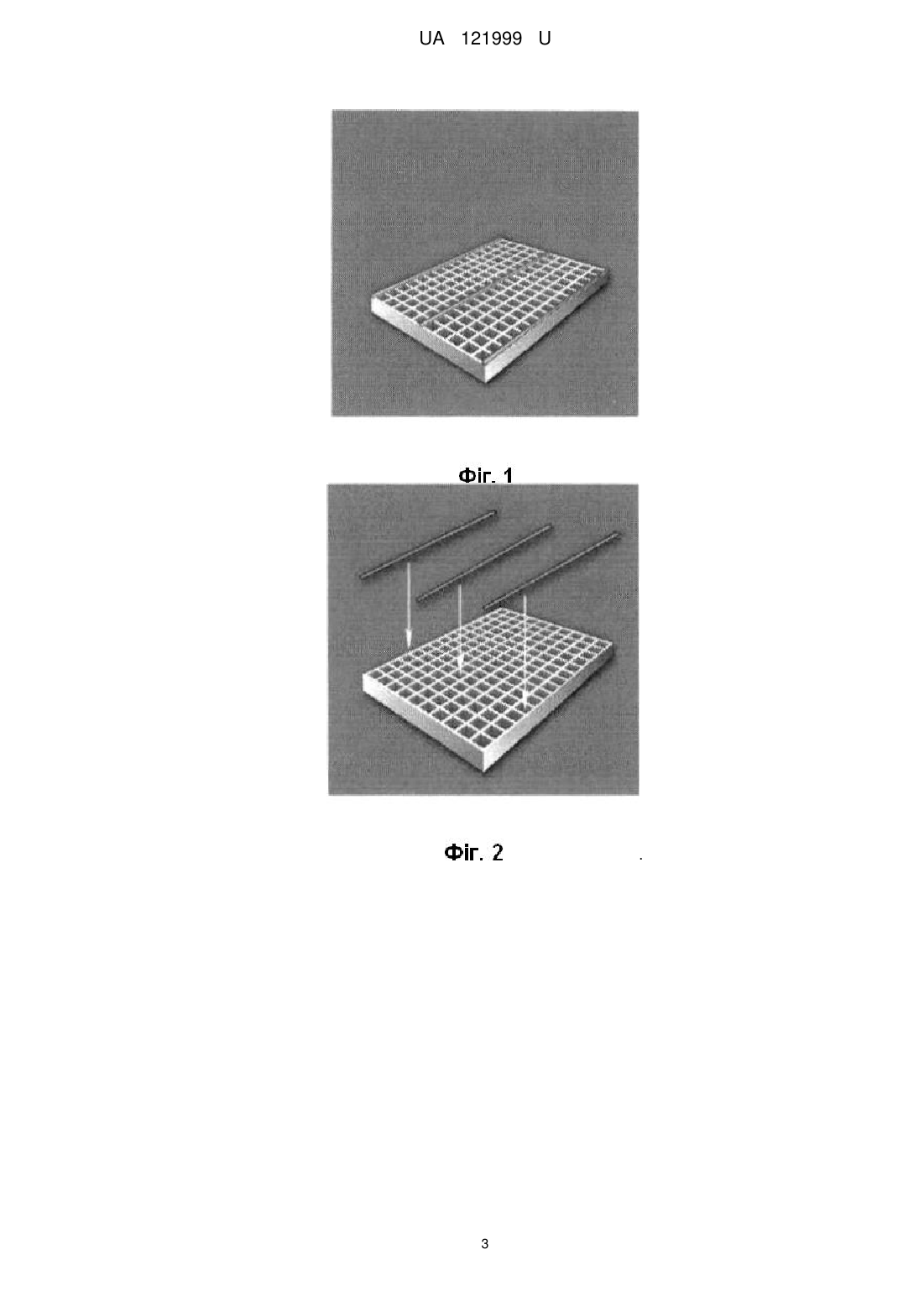

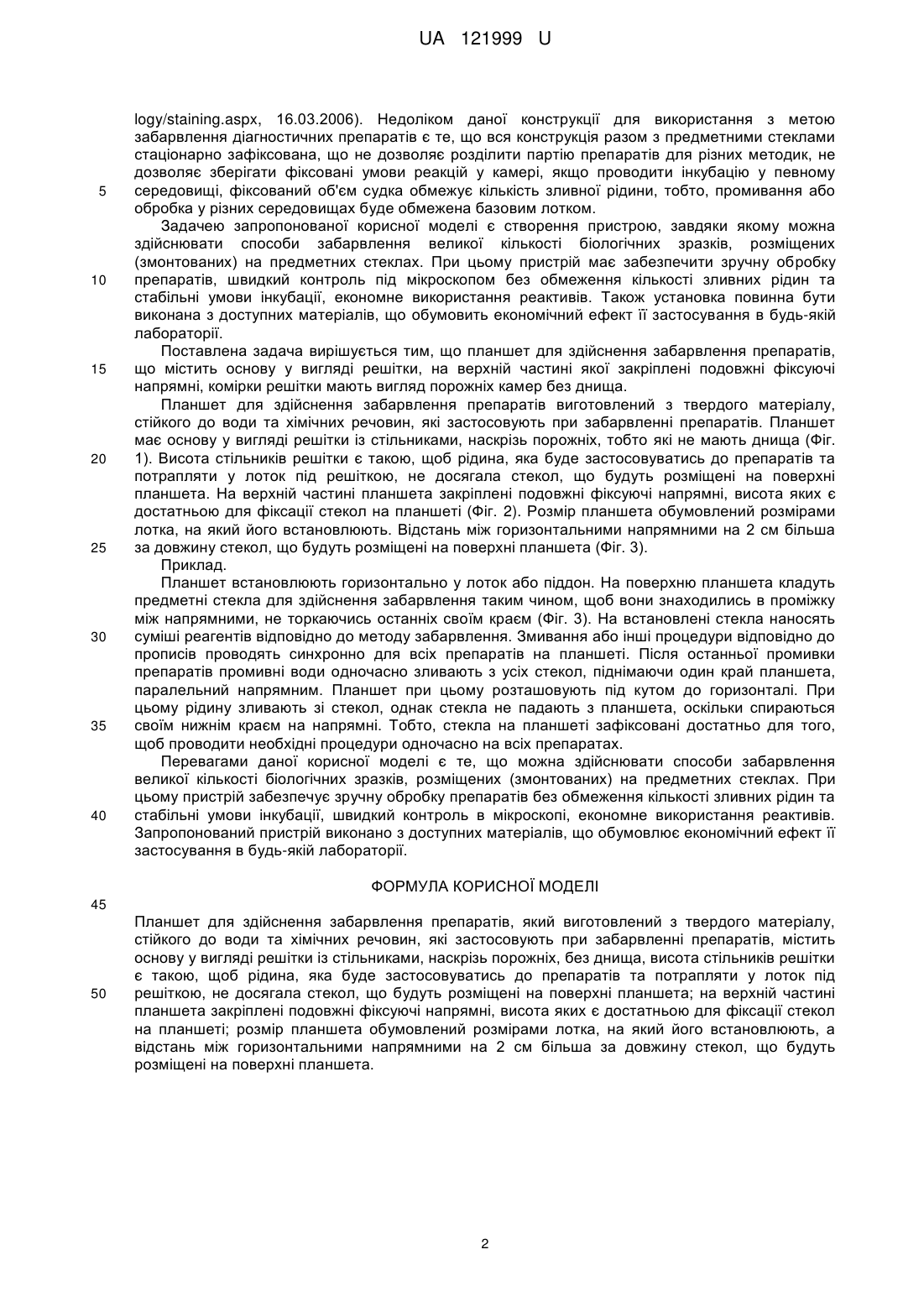

Реферат: Планшет для здійснення забарвлення препаратів, виготовлений з твердого матеріалу, стійкого до води та хімічних речовин, які застосовують при забарвленні препаратів, має основу у вигляді решітки із стільниками, наскрізь порожніх, без днища, висота стільників решітки є такою, щоб рідина, яка буде застосовуватись до препаратів та потрапляти у лоток під решіткою, не досягала стекол, що будуть розміщені на поверхні планшета. На верхній частині планшета закріплені подовжні фіксуючі напрямні, висота яких є достатньою для фіксації стекол на планшеті; розмір планшета обумовлений розмірами лотка, на який його встановлюють, а відстань між горизонтальними напрямними на 2 см більша за довжину стекол, що будуть розміщені на поверхні планшета. UA 121999 U (54) ПЛАНШЕТ ДЛЯ ЗДІЙСНЕННЯ ЗАБАРВЛЕННЯ ПРЕПАРАТІВ НА ПРЕДМЕТНОМУ СКЛІ UA 121999 U UA 121999 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини та може бути використана для висушування гістологічних, цитологічних, гематологічних, мікробіологічних препаратів та інших зразків, змонтованих на предметних стеклах, в клінічних, цитологічних та гістологічних лабораторіях, а також у медичних і біологічних навчальних закладах. У клінічній та дослідницькій роботі використовують методи діагностики біологічного матеріалу, змонтованого на предметному склі. Ці методи, як правило, полягають у приготуванні препарату біологічного зразка, забарвленні його відповідним діагностичному завданню (критерію) методом та вивченні препаратів в мікроскопі. Виконання вказаних процедур в клінічній практиці та науково-дослідних лабораторіях проводять зазвичай з великою кількістю стекол, що забирає багато часу і є рутинною, трудомісткою процедурою. При виконанні діагностичних методів час має велике значення як для хворого, якому проводять діагностування, так і для достовірності отриманих результатів, коли мова йде про чітке виконання в часі пропису, за яким здійснюють власне забарвлення препаратів. Також важливим при виконанні діагностичних методик є умови, за яких проводять забарвлення, що по суті є хімічною реакцією застосованих реактивів з хімічними складовими біологічного матеріалу. При цьому велике значення має стандартизування об'ємів використаних реагентів при виконання однакових повторюваних дій. З рівня техніки відомі наступні розробки з вказаної тематики. Відомий спосіб одночасного забарвлення партії цитологічних препаратів, який передбачає фіксацію предметних стекол у прямокутній рамці еластичними кільцями, які вдягнені на кожне з них, з подальшим підвішуванням стекол у вертикальному положенні (патент RU № 2125726, 03.03.1997). Вказаним способом можна забарвлювати одночасно декілька стекол. Однак спосіб має недоліки. Незручність завантаження та вивантаження, особливо швидкого, предметних стекол з касети при багаторазовому використанні, вертикальна нестійкість предметних стекол, обумовлена малою площею опори у вирізі утримувача. Крім того, проміжок між предметними стеклами відносно великий, що не дозволяє розміщувати їх достатньо близько один до одного, що призводить до збільшення кількості використовуваних. Також при підготовці предметних стекол для здійснення способу існує небезпека пошкодження препаратів. Відомий спосіб фіксації предметних стекол, де у касеті середню частину однієї з довгих еластичних планок відводять убік та у довгий паз П-подібного профілю протилежної планки, вставляють предметні стекла по всій довжині, крайні з них фіксують у П-подібних пазах коротких жорстких планок. Після заповнення касети еластичну планку повертають на місце та накривають довгим пазом П-подібного профілю верхні краї предметних стекол. Стекла фіксують шляхом притисненню обох довгих еластичних планок (патент RU № 2456220, 20.07.2012). Пристосування, використане для здійснення способу, є досить простим, економічним, але спосіб має ряд недоліків. Профіль може витримати обмежену кількість стекол, між стеклами немає проміжку, що призводить до перетікання розчинів на інші стекла. Заявлений спосіб не забезпечує швидкого завантаження та вивантаження стекол, отже не можливо провести контроль диференціації забарвлення в мікроскопі за одним препаратом (склом). Відомий лоток одноразового використання для забарвлення певної кількості стекол (https://web.archive.orR/web/20150303224652/https.//proscitech.com/?navaction=show_page&chapt er=h&page=4, Код Н540, 03.03.2015). Він виготовлений з міцного пластику, основа має випуклу форму та колодязь для рідини. Конструкція проста у виготовлені, міцна й легка, розрахована на 8 стекол. Однак, для здійснення забарвлення більшої кількості препаратів необхідно використовувати декілька лотків, а такі процедури, як наприклад, змивання барвника або диференціацію у спеціальних розчинах треба проводити окремо для кожного скла, що забирає багато часу. Також не передбачено багаторазового використання лотка, що не призводить до позитивного економічного ефекту. З рівня техніки також відома інкубаційна система для імуногістохімічного забарвлення (https://web.archive.org/web/20150303224652/https://proscitech.com/?navaction=show_page&chapte r=h&page=4, Η429, 03.03.2015), що має основу, виготовлену з міцного пластика, який витримує вплив великої кількості хімічних речовин, вміщує до 20 стекол на 4 пластикових рейках, котрі вкриті полімерною стрічкою, здатною утримувати стекла при зміні кута поверхні. Між рейками існує проміжок для рідини для забезпечення вологості, рейки не дозволяють стеклам торкатися рідини у лотку. Недоліком даної конструкції є те, що вона має монолітний дизайн рейок та лотку для рідини, що не дозволяє проводити операцію зливу рідини одночасно для всіх стекол. Відомий лоток для забарвлення препаратів, що являє собою ємність, на якій закріплені стелажі для препаратів, оснащену механізмом для обертання (Histology and Light Microscopy, Staining Apparatus. Glass Slide Staining Racks, Dishes, Jars, Trays. https://web.archive.org/web/20060316163212/https://www.emsdiasum.com/microscopy/products/histo 1 UA 121999 U 5 10 15 20 25 30 35 40 logy/staining.aspx, 16.03.2006). Недоліком даної конструкції для використання з метою забарвлення діагностичних препаратів є те, що вся конструкція разом з предметними стеклами стаціонарно зафіксована, що не дозволяє розділити партію препаратів для різних методик, не дозволяє зберігати фіксовані умови реакцій у камері, якщо проводити інкубацію у певному середовищі, фіксований об'єм судка обмежує кількість зливної рідини, тобто, промивання або обробка у різних середовищах буде обмежена базовим лотком. Задачею запропонованої корисної моделі є створення пристрою, завдяки якому можна здійснювати способи забарвлення великої кількості біологічних зразків, розміщених (змонтованих) на предметних стеклах. При цьому пристрій має забезпечити зручну обробку препаратів, швидкий контроль під мікроскопом без обмеження кількості зливних рідин та стабільні умови інкубації, економне використання реактивів. Також установка повинна бути виконана з доступних матеріалів, що обумовить економічний ефект її застосування в будь-якій лабораторії. Поставлена задача вирішується тим, що планшет для здійснення забарвлення препаратів, що містить основу у вигляді решітки, на верхній частині якої закріплені подовжні фіксуючі напрямні, комірки решітки мають вигляд порожніх камер без днища. Планшет для здійснення забарвлення препаратів виготовлений з твердого матеріалу, стійкого до води та хімічних речовин, які застосовують при забарвленні препаратів. Планшет має основу у вигляді решітки із стільниками, наскрізь порожніх, тобто які не мають днища (Фіг. 1). Висота стільників решітки є такою, щоб рідина, яка буде застосовуватись до препаратів та потрапляти у лоток під решіткою, не досягала стекол, що будуть розміщені на поверхні планшета. На верхній частині планшета закріплені подовжні фіксуючі напрямні, висота яких є достатньою для фіксації стекол на планшеті (Фіг. 2). Розмір планшета обумовлений розмірами лотка, на який його встановлюють. Відстань між горизонтальними напрямними на 2 см більша за довжину стекол, що будуть розміщені на поверхні планшета (Фіг. 3). Приклад. Планшет встановлюють горизонтально у лоток або піддон. На поверхню планшета кладуть предметні стекла для здійснення забарвлення таким чином, щоб вони знаходились в проміжку між напрямними, не торкаючись останніх своїм краєм (Фіг. 3). На встановлені стекла наносять суміші реагентів відповідно до методу забарвлення. Змивання або інші процедури відповідно до прописів проводять синхронно для всіх препаратів на планшеті. Після останньої промивки препаратів промивні води одночасно зливають з усіх стекол, піднімаючи один край планшета, паралельний напрямним. Планшет при цьому розташовують під кутом до горизонталі. При цьому рідину зливають зі стекол, однак стекла не падають з планшета, оскільки спираються своїм нижнім краєм на напрямні. Тобто, стекла на планшеті зафіксовані достатньо для того, щоб проводити необхідні процедури одночасно на всіх препаратах. Перевагами даної корисної моделі є те, що можна здійснювати способи забарвлення великої кількості біологічних зразків, розміщених (змонтованих) на предметних стеклах. При цьому пристрій забезпечує зручну обробку препаратів без обмеження кількості зливних рідин та стабільні умови інкубації, швидкий контроль в мікроскопі, економне використання реактивів. Запропонований пристрій виконано з доступних матеріалів, що обумовлює економічний ефект її застосування в будь-якій лабораторії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Планшет для здійснення забарвлення препаратів, який виготовлений з твердого матеріалу, стійкого до води та хімічних речовин, які застосовують при забарвленні препаратів, містить основу у вигляді решітки із стільниками, наскрізь порожніх, без днища, висота стільників решітки є такою, щоб рідина, яка буде застосовуватись до препаратів та потрапляти у лоток під решіткою, не досягала стекол, що будуть розміщені на поверхні планшета; на верхній частині планшета закріплені подовжні фіксуючі напрямні, висота яких є достатньою для фіксації стекол на планшеті; розмір планшета обумовлений розмірами лотка, на який його встановлюють, а відстань між горизонтальними напрямними на 2 см більша за довжину стекол, що будуть розміщені на поверхні планшета. 2 UA 121999 U . 3 UA 121999 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
