Польова командирська сумка

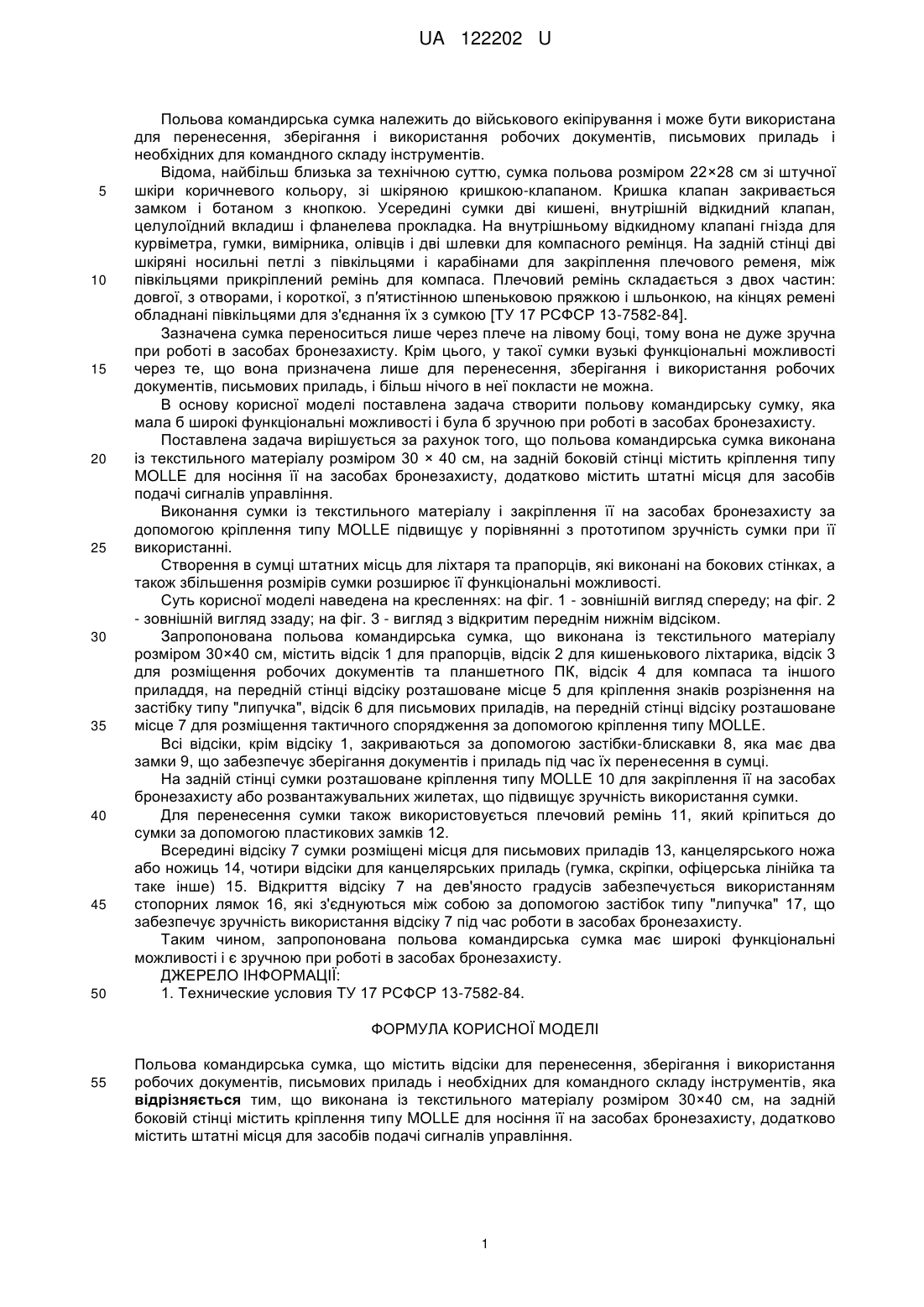

Реферат: Польова командирська сумка містить відсіки для перенесення, зберігання і використання робочих документів, письмових приладь і необхідних для командного складу інструментів. Сумка виконана із текстильного матеріалу розміром 30×40 см, на задній боковій стінці містить кріплення типу MOLLE для носіння її на засобах бронезахисту та додатково містить штатні місця для засобів подачі сигналів управління. UA 122202 U (12) UA 122202 U UA 122202 U 5 10 15 20 25 30 35 40 45 50 Польова командирська сумка належить до військового екіпірування і може бути використана для перенесення, зберігання і використання робочих документів, письмових приладь і необхідних для командного складу інструментів. Відома, найбільш близька за технічною суттю, сумка польова розміром 22×28 см зі штучної шкіри коричневого кольору, зі шкіряною кришкою-клапаном. Кришка клапан закривається замком і ботаном з кнопкою. Усередині сумки дві кишені, внутрішній відкидний клапан, целулоїдний вкладиш і фланелева прокладка. На внутрішньому відкидному клапані гнізда для курвіметра, гумки, вимірника, олівців і дві шлевки для компасного ремінця. На задній стінці дві шкіряні носильні петлі з півкільцями і карабінами для закріплення плечового ременя, між півкільцями прикріплений ремінь для компаса. Плечовий ремінь складається з двох частин: довгої, з отворами, і короткої, з п′ятистінною шпеньковою пряжкою і шльонкою, на кінцях ремені обладнані півкільцями для з'єднання їх з сумкою [ТУ 17 РСФСР 13-7582-84]. Зазначена сумка переноситься лише через плече на лівому боці, тому вона не дуже зручна при роботі в засобах бронезахисту. Крім цього, у такої сумки вузькі функціональні можливості через те, що вона призначена лише для перенесення, зберігання і використання робочих документів, письмових приладь, і більш нічого в неї покласти не можна. В основу корисної моделі поставлена задача створити польову командирську сумку, яка мала б широкі функціональні можливості і була б зручною при роботі в засобах бронезахисту. Поставлена задача вирішується за рахунок того, що польова командирська сумка виконана із текстильного матеріалу розміром 30 × 40 см, на задній боковій стінці містить кріплення типу MOLLE для носіння її на засобах бронезахисту, додатково містить штатні місця для засобів подачі сигналів управління. Виконання сумки із текстильного матеріалу і закріплення її на засобах бронезахисту за допомогою кріплення типу MOLLE підвищує у порівнянні з прототипом зручність сумки при її використанні. Створення в сумці штатних місць для ліхтаря та прапорців, які виконані на бокових стінках, а також збільшення розмірів сумки розширює її функціональні можливості. Суть корисної моделі наведена на кресленнях: на фіг. 1 - зовнішній вигляд спереду; на фіг. 2 - зовнішній вигляд ззаду; на фіг. 3 - вигляд з відкритим переднім нижнім відсіком. Запропонована польова командирська сумка, що виконана із текстильного матеріалу розміром 30×40 см, містить відсік 1 для прапорців, відсік 2 для кишенькового ліхтарика, відсік 3 для розміщення робочих документів та планшетного ПК, відсік 4 для компаса та іншого приладдя, на передній стінці відсіку розташоване місце 5 для кріплення знаків розрізнення на застібку типу "липучка", відсік 6 для письмових приладів, на передній стінці відсіку розташоване місце 7 для розміщення тактичного спорядження за допомогою кріплення типу MOLLE. Всі відсіки, крім відсіку 1, закриваються за допомогою застібки-блискавки 8, яка має два замки 9, що забезпечує зберігання документів і приладь під час їх перенесення в сумці. На задній стінці сумки розташоване кріплення типу MOLLE 10 для закріплення її на засобах бронезахисту або розвантажувальних жилетах, що підвищує зручність використання сумки. Для перенесення сумки також використовується плечовий ремінь 11, який кріпиться до сумки за допомогою пластикових замків 12. Всередині відсіку 7 сумки розміщені місця для письмових приладів 13, канцелярського ножа або ножиць 14, чотири відсіки для канцелярських приладь (гумка, скріпки, офіцерська лінійка та таке інше) 15. Відкриття відсіку 7 на дев'яносто градусів забезпечується використанням стопорних лямок 16, які з'єднуються між собою за допомогою застібок типу "липучка" 17, що забезпечує зручність використання відсіку 7 під час роботи в засобах бронезахисту. Таким чином, запропонована польова командирська сумка має широкі функціональні можливості і є зручною при роботі в засобах бронезахисту. ДЖЕРЕЛО ІНФОРМАЦІЇ: 1. Технические условия ТУ 17 РСФСР 13-7582-84. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Польова командирська сумка, що містить відсіки для перенесення, зберігання і використання робочих документів, письмових приладь і необхідних для командного складу інструментів, яка відрізняється тим, що виконана із текстильного матеріалу розміром 30×40 см, на задній боковій стінці містить кріплення типу MOLLE для носіння її на засобах бронезахисту, додатково містить штатні місця для засобів подачі сигналів управління. 1 UA 122202 U 2 UA 122202 U 3 UA 122202 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
