Пристрій для спорядження магазинів стрілецької зброї
Номер патенту: 122201
Опубліковано: 26.12.2017
Автори: Забула Олег Євгенійович, Черніченко Юрій Миколайович
Формула / Реферат
Пристрій для спорядження магазинів стрілецької зброї, що має встановлений на основі, виконаний у вигляді сектора, лоток з бортами, важіль з штовхачем, засувку у вигляді дуги, яка здатна пересуватись від внутрішнього до зовнішнього борта лотка та яка розташована на відстані від поверхні лотка, яка дорівнює діаметру патрона, при цьому вісь обертання важеля, центри кіл сектора лотка, дуги засувки, дуги, що утворюють складені у притул один до одного патрони збігаються, який відрізняється тим, що основа з двох боків має опори, одна з яких є вищою за другу настільки, що різниця між їх висотами утворює такий нахил лотка, що покладені на нього патрони здатні під власною вагою рухатись у напрямку від одного торця до другого, навпроти обох торців лотка містяться фіксатори магазина, розташовані таким чином, що шлях пересування патронів по лотку проходить крізь вікно для входження патронів у корпус магазина, а торець лотка збігається з торцем цього вікна, лоток кріпиться з'ємно, місця кріплення є симетричними таким чином, що лоток можна встановлювати з нахилом у бік одного торця або з нахилом у бік протилежного.
Текст

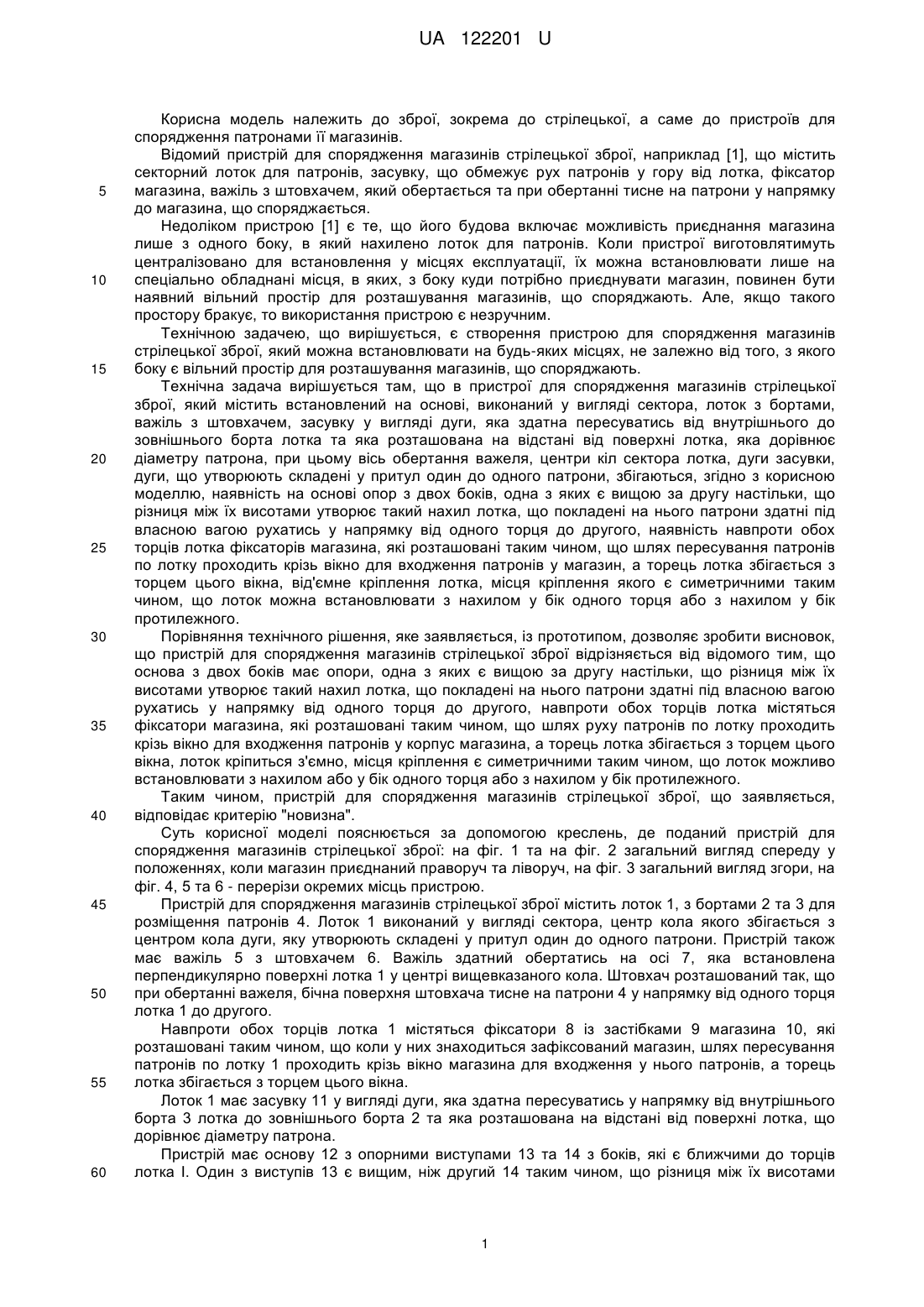

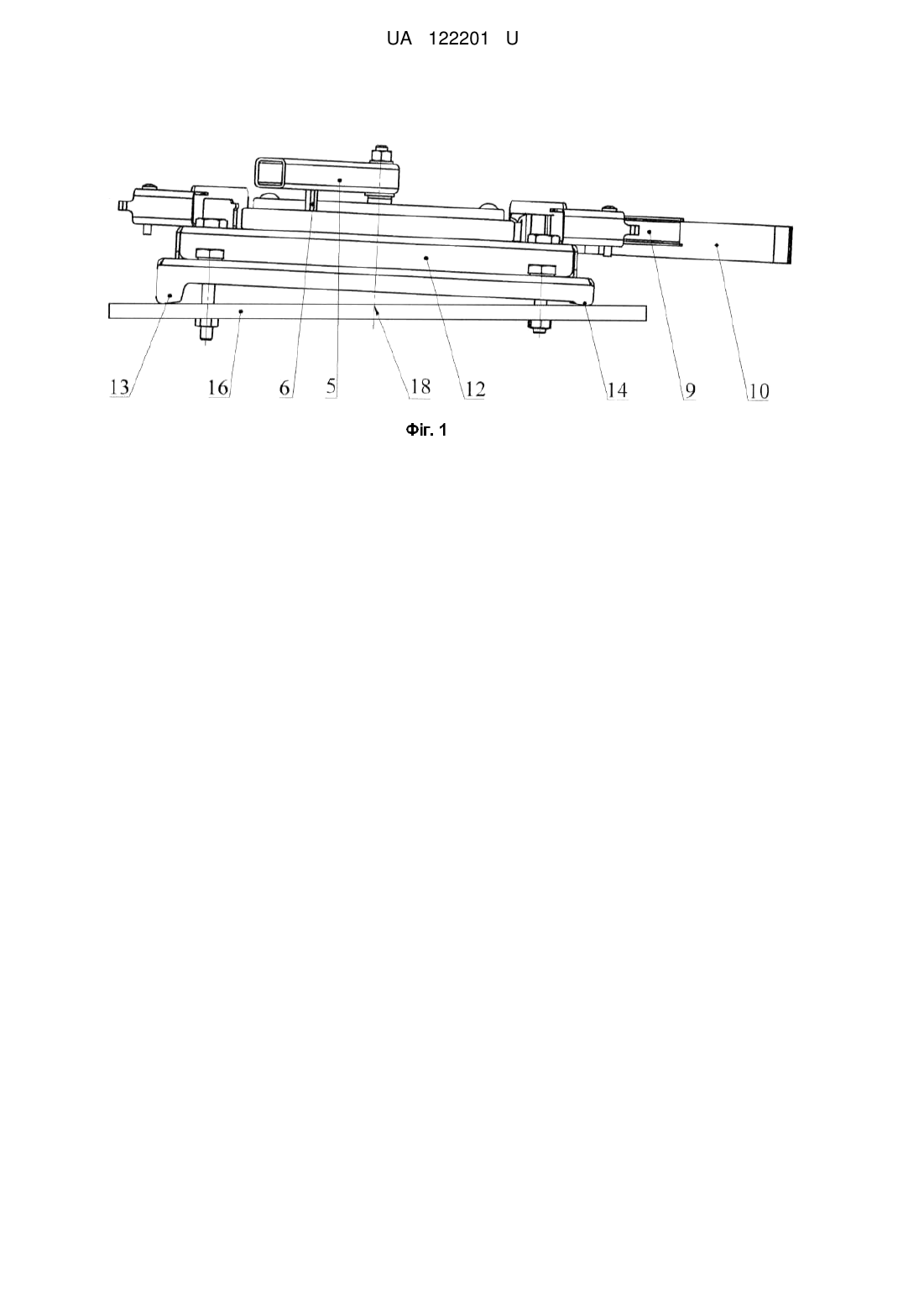

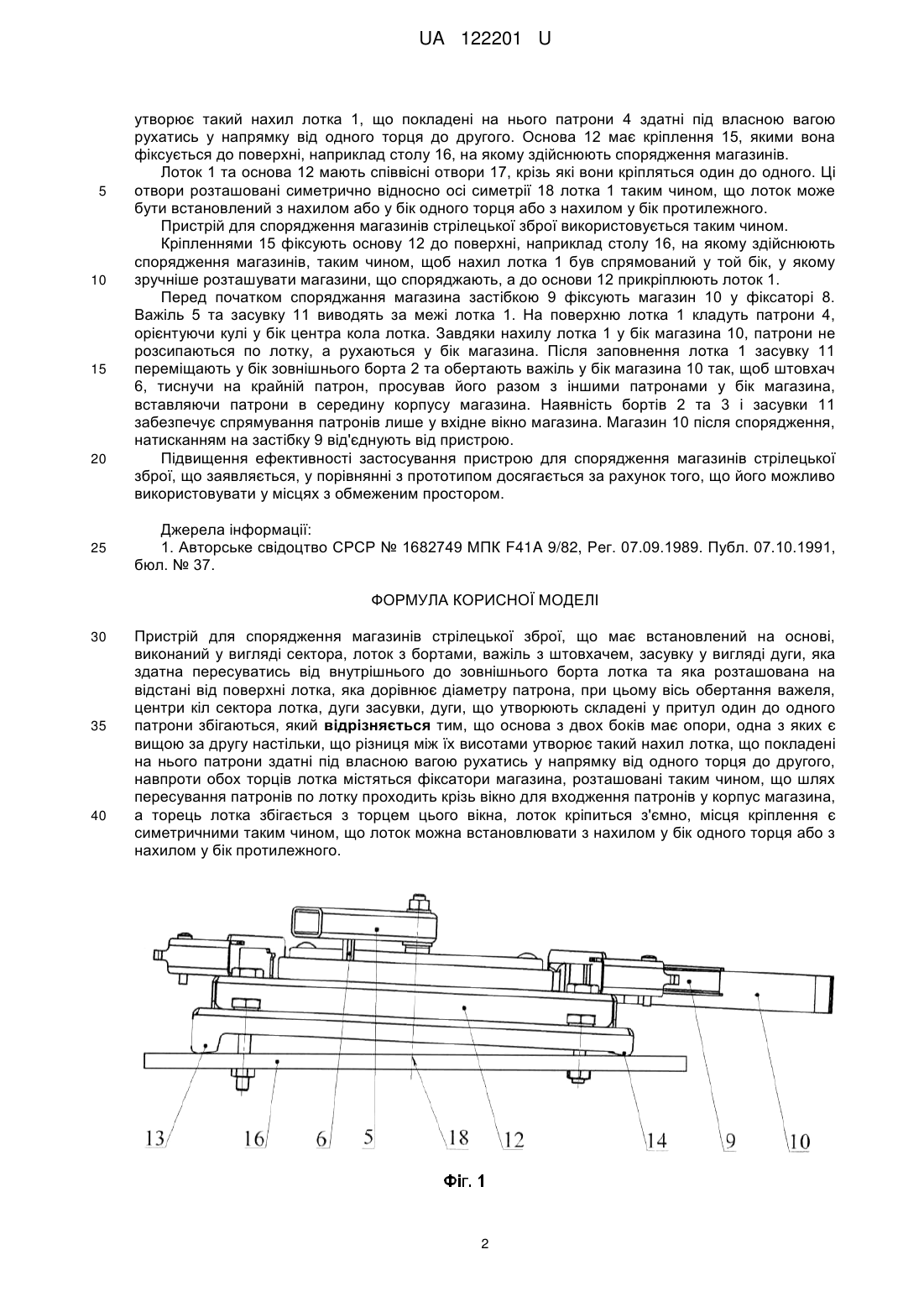

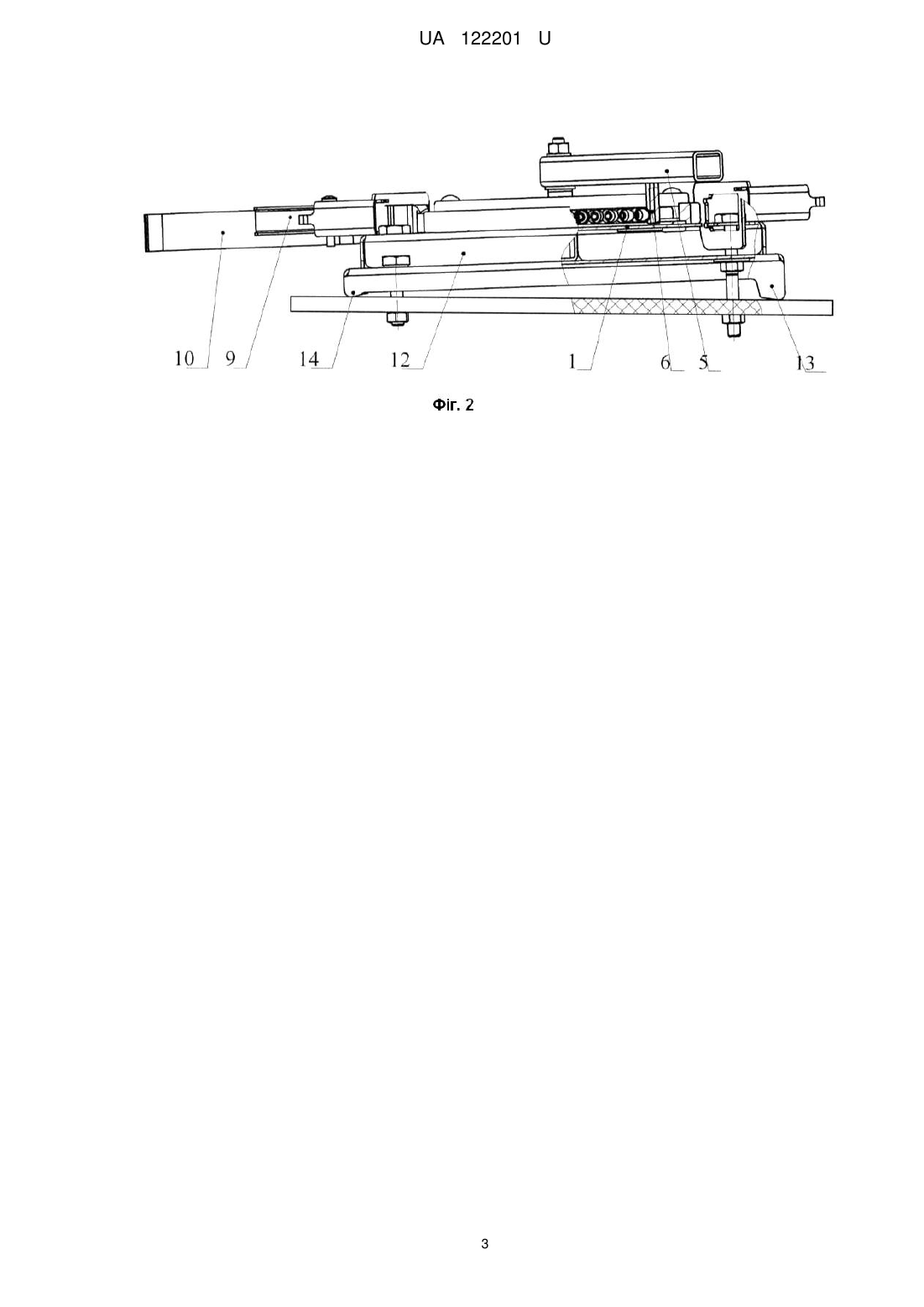

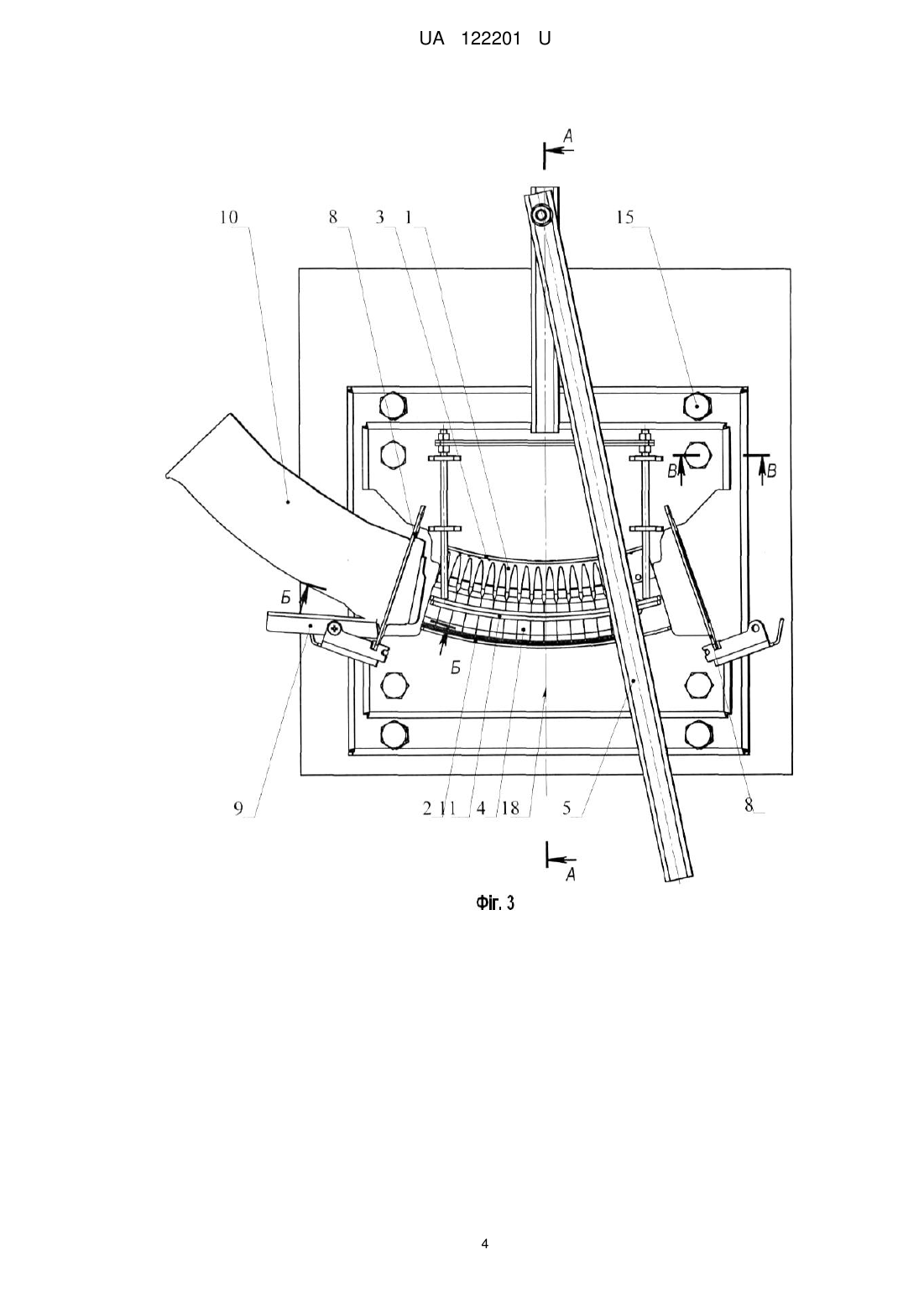

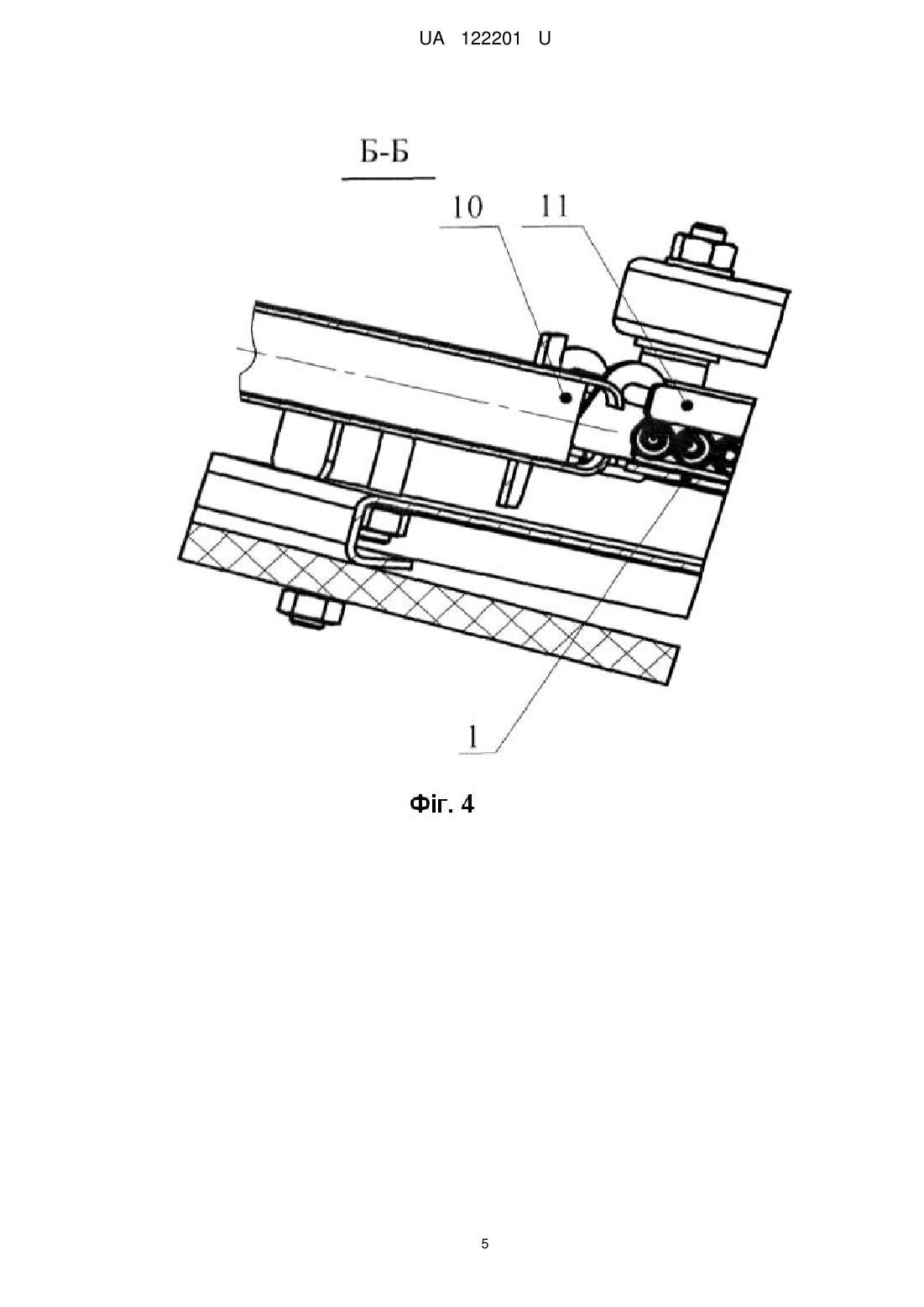

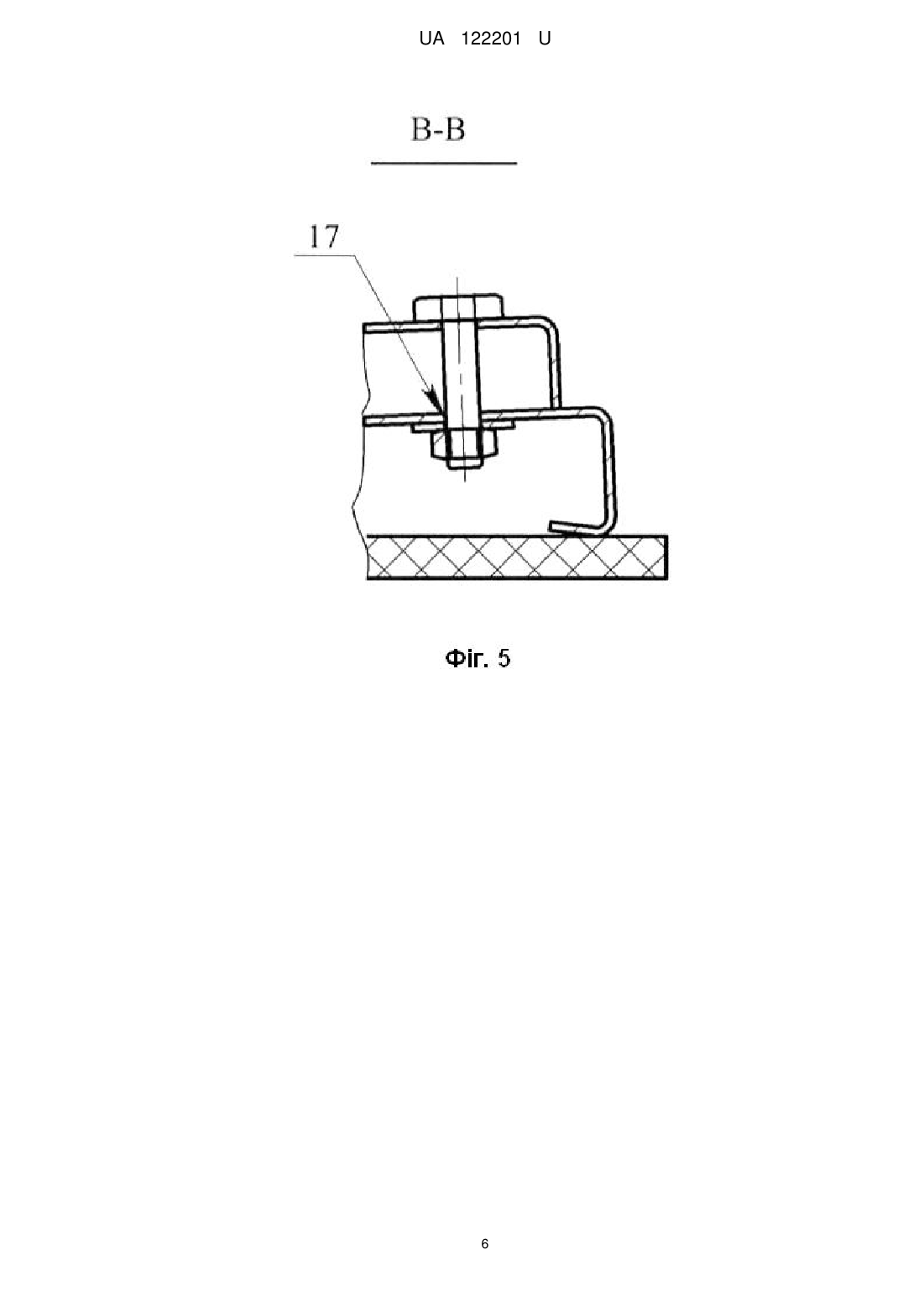

Реферат: UA 122201 U UA 122201 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зброї, зокрема до стрілецької, а саме до пристроїв для спорядження патронами її магазинів. Відомий пристрій для спорядження магазинів стрілецької зброї, наприклад [1], що містить секторний лоток для патронів, засувку, що обмежує рух патронів у гору від лотка, фіксатор магазина, важіль з штовхачем, який обертається та при обертанні тисне на патрони у напрямку до магазина, що споряджається. Недоліком пристрою [1] є те, що його будова включає можливість приєднання магазина лише з одного боку, в який нахилено лоток для патронів. Коли пристрої виготовлятимуть централізовано для встановлення у місцях експлуатації, їх можна встановлювати лише на спеціально обладнані місця, в яких, з боку куди потрібно приєднувати магазин, повинен бути наявний вільний простір для розташування магазинів, що споряджають. Але, якщо такого простору бракує, то використання пристрою є незручним. Технічною задачею, що вирішується, є створення пристрою для спорядження магазинів стрілецької зброї, який можна встановлювати на будь-яких місцях, не залежно від того, з якого боку є вільний простір для розташування магазинів, що споряджають. Технічна задача вирішується там, що в пристрої для спорядження магазинів стрілецької зброї, який містить встановлений на основі, виконаний у вигляді сектора, лоток з бортами, важіль з штовхачем, засувку у вигляді дуги, яка здатна пересуватись від внутрішнього до зовнішнього борта лотка та яка розташована на відстані від поверхні лотка, яка дорівнює діаметру патрона, при цьому вісь обертання важеля, центри кіл сектора лотка, дуги засувки, дуги, що утворюють складені у притул один до одного патрони, збігаються, згідно з корисною моделлю, наявність на основі опор з двох боків, одна з яких є вищою за другу настільки, що різниця між їх висотами утворює такий нахил лотка, що покладені на нього патрони здатні під власною вагою рухатись у напрямку від одного торця до другого, наявність навпроти обох торців лотка фіксаторів магазина, які розташовані таким чином, що шлях пересування патронів по лотку проходить крізь вікно для входження патронів у магазин, а торець лотка збігається з торцем цього вікна, від'ємне кріплення лотка, місця кріплення якого є симетричними таким чином, що лоток можна встановлювати з нахилом у бік одного торця або з нахилом у бік протилежного. Порівняння технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що пристрій для спорядження магазинів стрілецької зброї відрізняється від відомого тим, що основа з двох боків має опори, одна з яких є вищою за другу настільки, що різниця між їх висотами утворює такий нахил лотка, що покладені на нього патрони здатні під власною вагою рухатись у напрямку від одного торця до другого, навпроти обох торців лотка містяться фіксатори магазина, які розташовані таким чином, що шлях руху патронів по лотку проходить крізь вікно для входження патронів у корпус магазина, а торець лотка збігається з торцем цього вікна, лоток кріпиться з'ємно, місця кріплення є симетричними таким чином, що лоток можливо встановлювати з нахилом або у бік одного торця або з нахилом у бік протилежного. Таким чином, пристрій для спорядження магазинів стрілецької зброї, що заявляється, відповідає критерію "новизна". Суть корисної моделі пояснюється за допомогою креслень, де поданий пристрій для спорядження магазинів стрілецької зброї: на фіг. 1 та на фіг. 2 загальний вигляд спереду у положеннях, коли магазин приєднаний праворуч та ліворуч, на фіг. 3 загальний вигляд згори, на фіг. 4, 5 та 6 - перерізи окремих місць пристрою. Пристрій для спорядження магазинів стрілецької зброї містить лоток 1, з бортами 2 та 3 для розміщення патронів 4. Лоток 1 виконаний у вигляді сектора, центр кола якого збігається з центром кола дуги, яку утворюють складені у притул один до одного патрони. Пристрій також має важіль 5 з штовхачем 6. Важіль здатний обертатись на осі 7, яка встановлена перпендикулярно поверхні лотка 1 у центрі вищевказаного кола. Штовхач розташований так, що при обертанні важеля, бічна поверхня штовхача тисне на патрони 4 у напрямку від одного торця лотка 1 до другого. Навпроти обох торців лотка 1 містяться фіксатори 8 із застібками 9 магазина 10, які розташовані таким чином, що коли у них знаходиться зафіксований магазин, шлях пересування патронів по лотку 1 проходить крізь вікно магазина для входження у нього патронів, а торець лотка збігається з торцем цього вікна. Лоток 1 має засувку 11 у вигляді дуги, яка здатна пересуватись у напрямку від внутрішнього борта 3 лотка до зовнішнього борта 2 та яка розташована на відстані від поверхні лотка, що дорівнює діаметру патрона. Пристрій має основу 12 з опорними виступами 13 та 14 з боків, які є ближчими до торців лотка І. Один з виступів 13 є вищим, ніж другий 14 таким чином, що різниця між їх висотами 1 UA 122201 U 5 10 15 20 25 утворює такий нахил лотка 1, що покладені на нього патрони 4 здатні під власною вагою рухатись у напрямку від одного торця до другого. Основа 12 має кріплення 15, якими вона фіксується до поверхні, наприклад столу 16, на якому здійснюють спорядження магазинів. Лоток 1 та основа 12 мають співвісні отвори 17, крізь які вони кріпляться один до одного. Ці отвори розташовані симетрично відносно осі симетрії 18 лотка 1 таким чином, що лоток може бути встановлений з нахилом або у бік одного торця або з нахилом у бік протилежного. Пристрій для спорядження магазинів стрілецької зброї використовується таким чином. Кріпленнями 15 фіксують основу 12 до поверхні, наприклад столу 16, на якому здійснюють спорядження магазинів, таким чином, щоб нахил лотка 1 був спрямований у той бік, у якому зручніше розташувати магазини, що споряджають, а до основи 12 прикріплюють лоток 1. Перед початком споряджання магазина застібкою 9 фіксують магазин 10 у фіксаторі 8. Важіль 5 та засувку 11 виводять за межі лотка 1. На поверхню лотка 1 кладуть патрони 4, орієнтуючи кулі у бік центра кола лотка. Завдяки нахилу лотка 1 у бік магазина 10, патрони не розсипаються по лотку, а рухаються у бік магазина. Після заповнення лотка 1 засувку 11 переміщають у бік зовнішнього борта 2 та обертають важіль у бік магазина 10 так, щоб штовхач 6, тиснучи на крайній патрон, просував його разом з іншими патронами у бік магазина, вставляючи патрони в середину корпусу магазина. Наявність бортів 2 та 3 і засувки 11 забезпечує спрямування патронів лише у вхідне вікно магазина. Магазин 10 після спорядження, натисканням на застібку 9 від'єднують від пристрою. Підвищення ефективності застосування пристрою для спорядження магазинів стрілецької зброї, що заявляється, у порівнянні з прототипом досягається за рахунок того, що його можливо використовувати у місцях з обмеженим простором. Джерела інформації: 1. Авторське свідоцтво СРСР № 1682749 МПК F41A 9/82, Peг. 07.09.1989. Публ. 07.10.1991, бюл. № 37. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Пристрій для спорядження магазинів стрілецької зброї, що має встановлений на основі, виконаний у вигляді сектора, лоток з бортами, важіль з штовхачем, засувку у вигляді дуги, яка здатна пересуватись від внутрішнього до зовнішнього борта лотка та яка розташована на відстані від поверхні лотка, яка дорівнює діаметру патрона, при цьому вісь обертання важеля, центри кіл сектора лотка, дуги засувки, дуги, що утворюють складені у притул один до одного патрони збігаються, який відрізняється тим, що основа з двох боків має опори, одна з яких є вищою за другу настільки, що різниця між їх висотами утворює такий нахил лотка, що покладені на нього патрони здатні під власною вагою рухатись у напрямку від одного торця до другого, навпроти обох торців лотка містяться фіксатори магазина, розташовані таким чином, що шлях пересування патронів по лотку проходить крізь вікно для входження патронів у корпус магазина, а торець лотка збігається з торцем цього вікна, лоток кріпиться з'ємно, місця кріплення є симетричними таким чином, що лоток можна встановлювати з нахилом у бік одного торця або з нахилом у бік протилежного. 2 UA 122201 U 3 UA 122201 U 4 UA 122201 U 5 UA 122201 U 6 UA 122201 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F41A 9/82
Мітки: стрілецької, зброї, пристрій, спорядження, магазинів
