Фільтрувальний респіратор

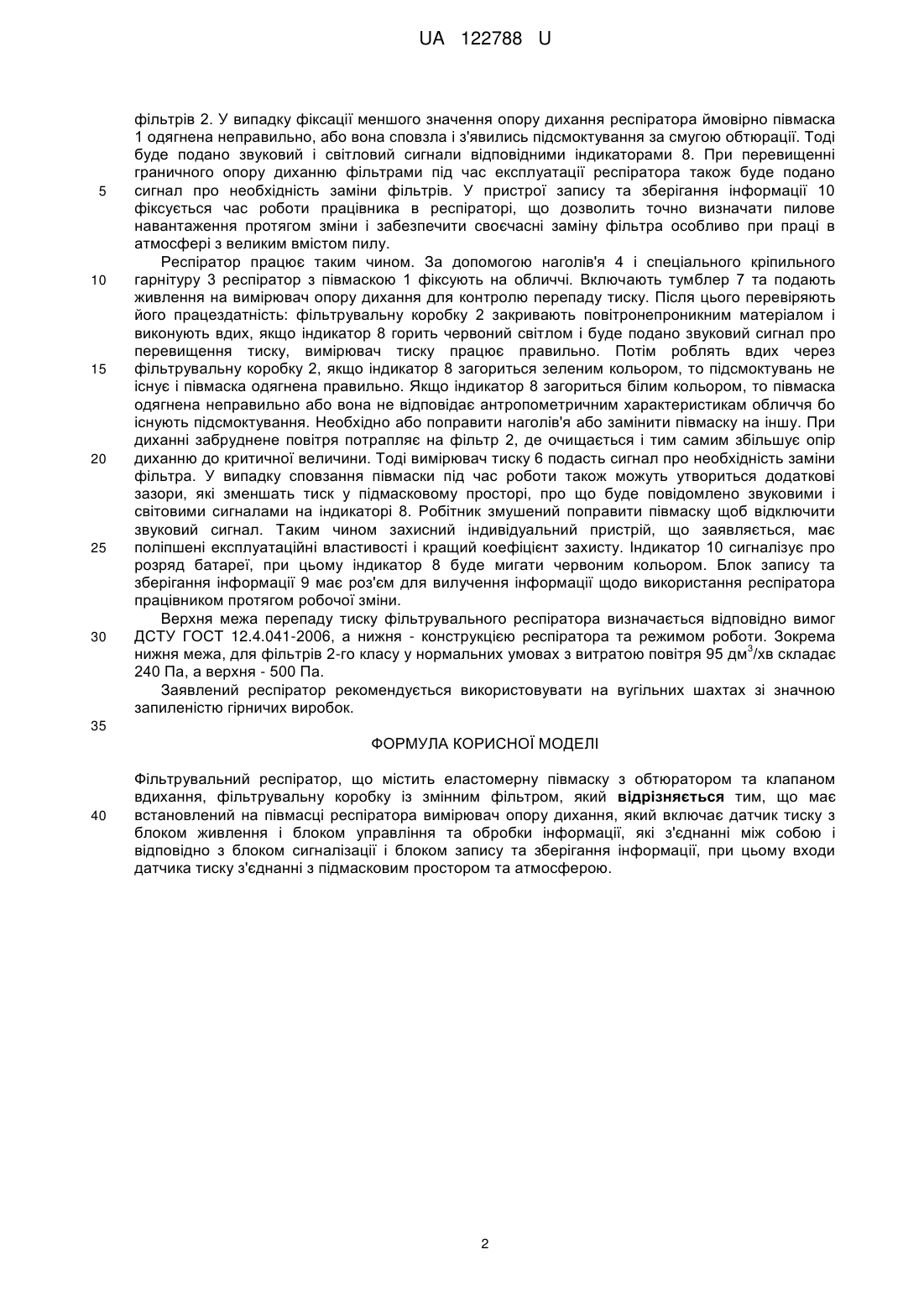

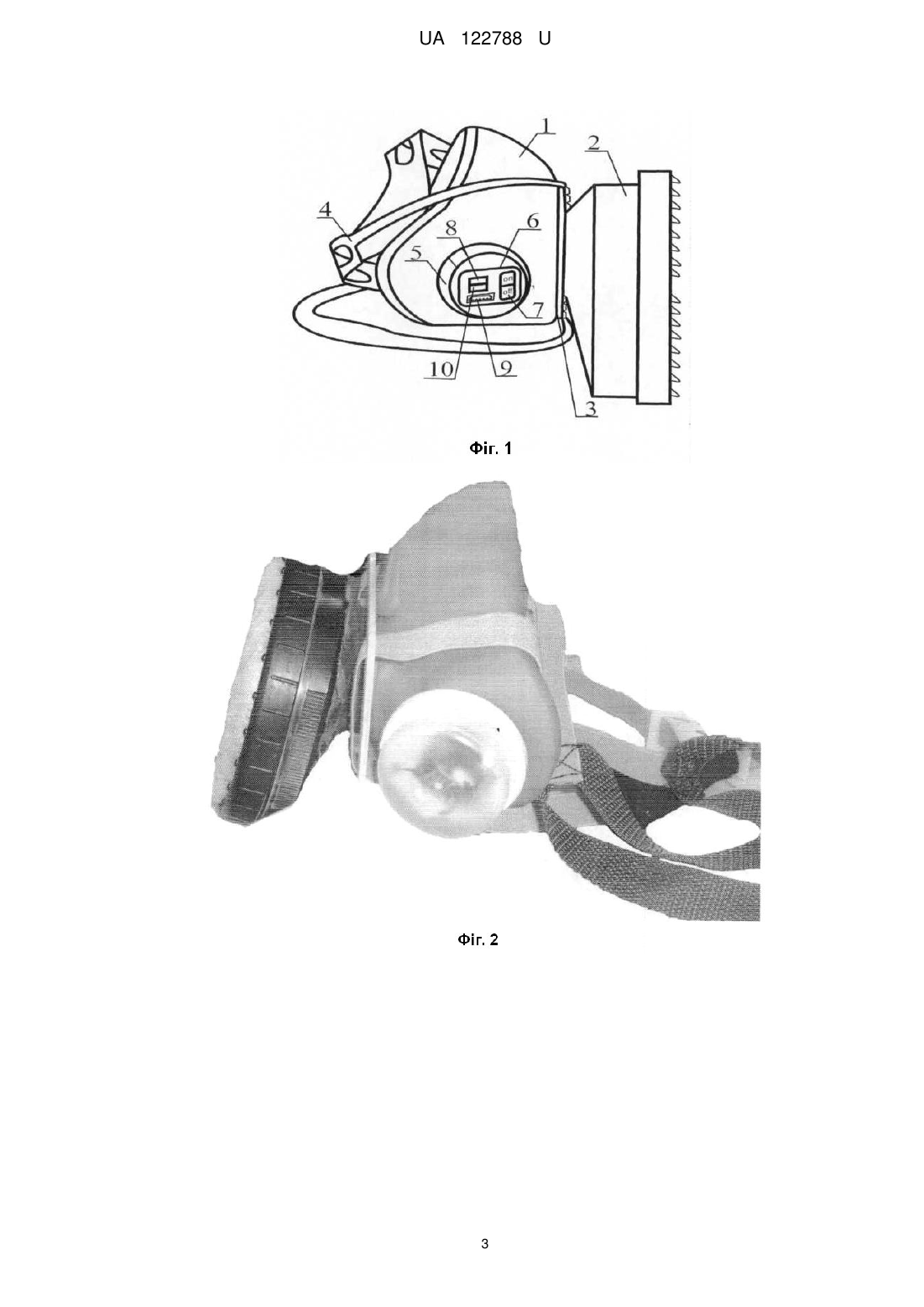

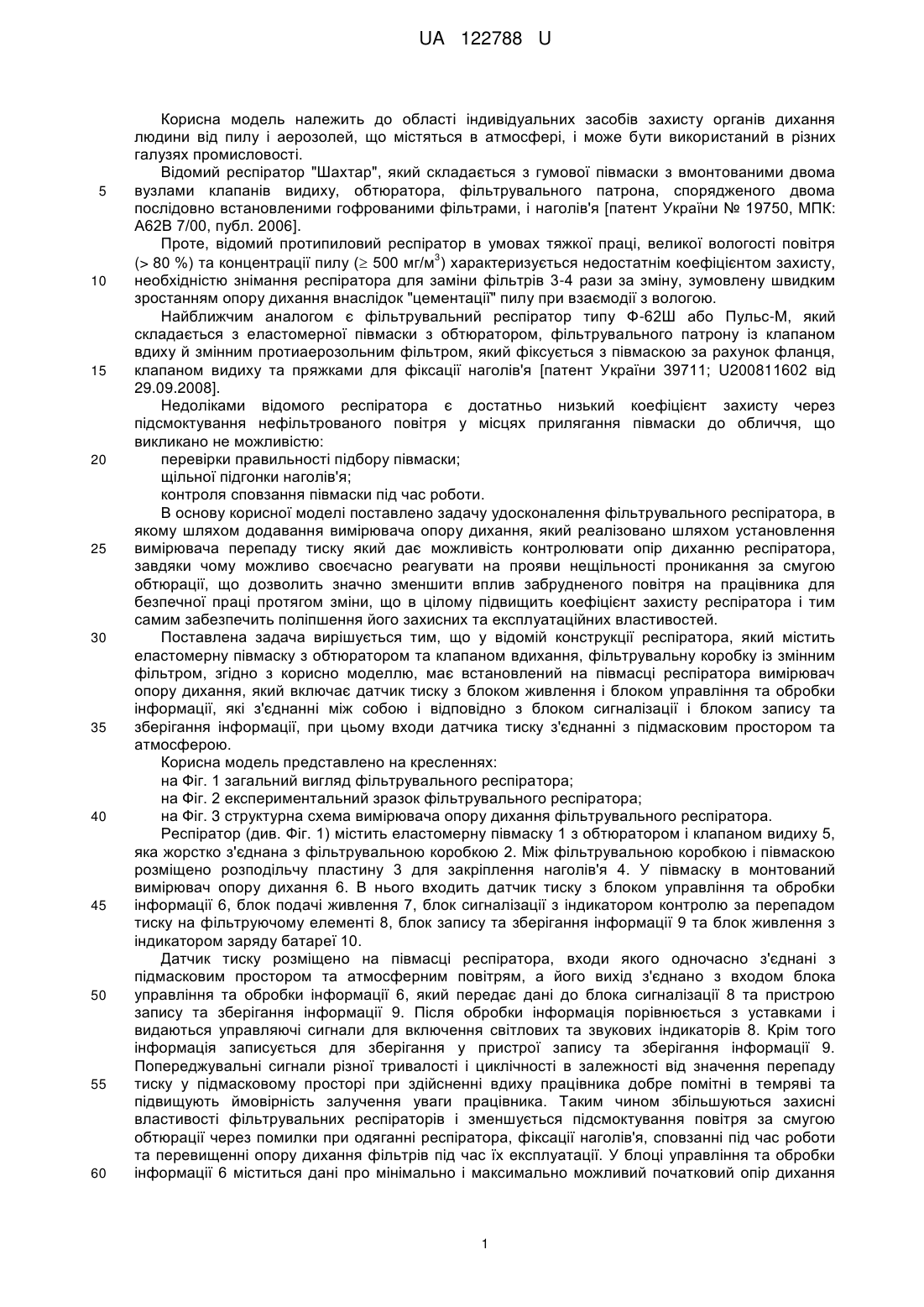

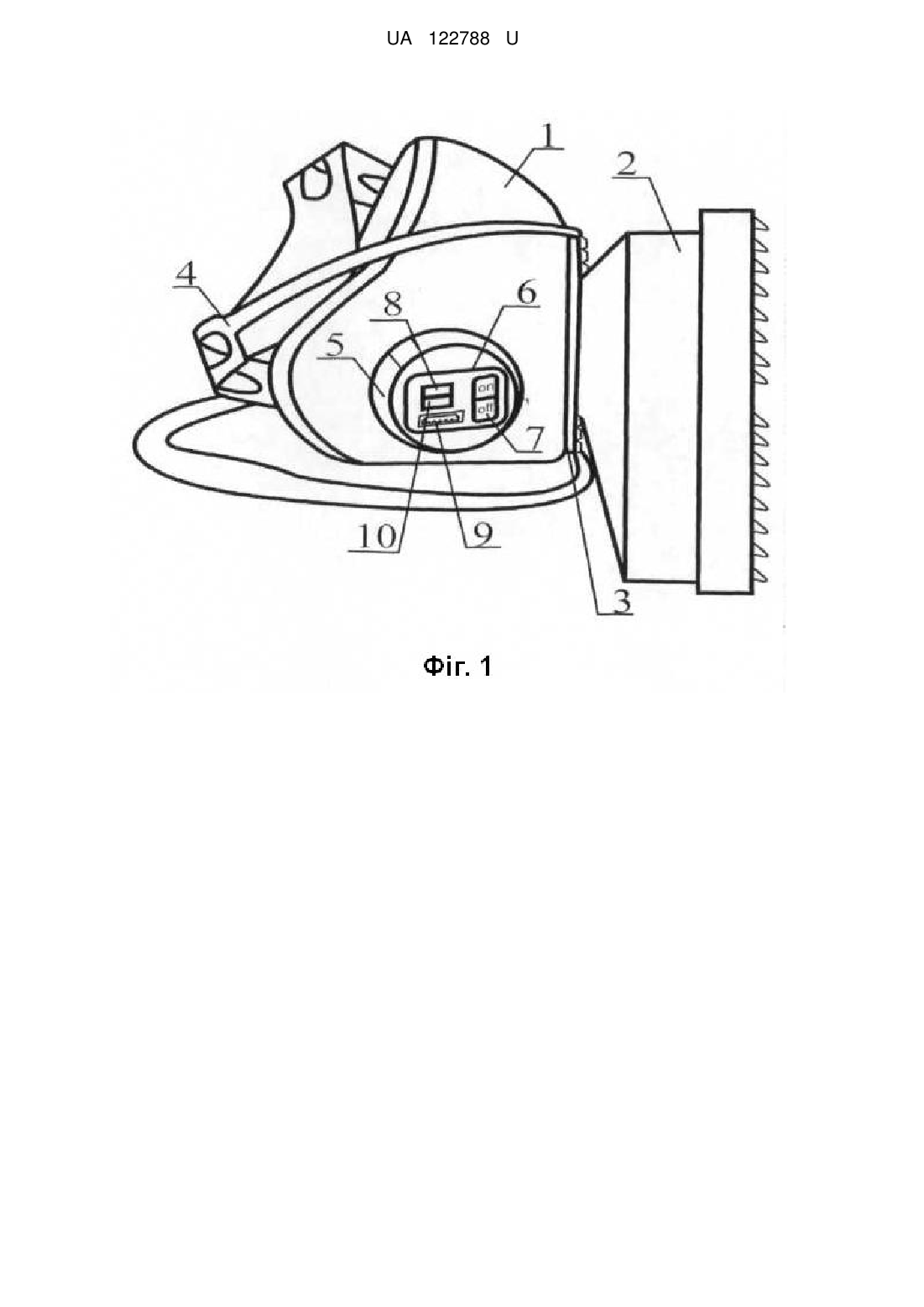

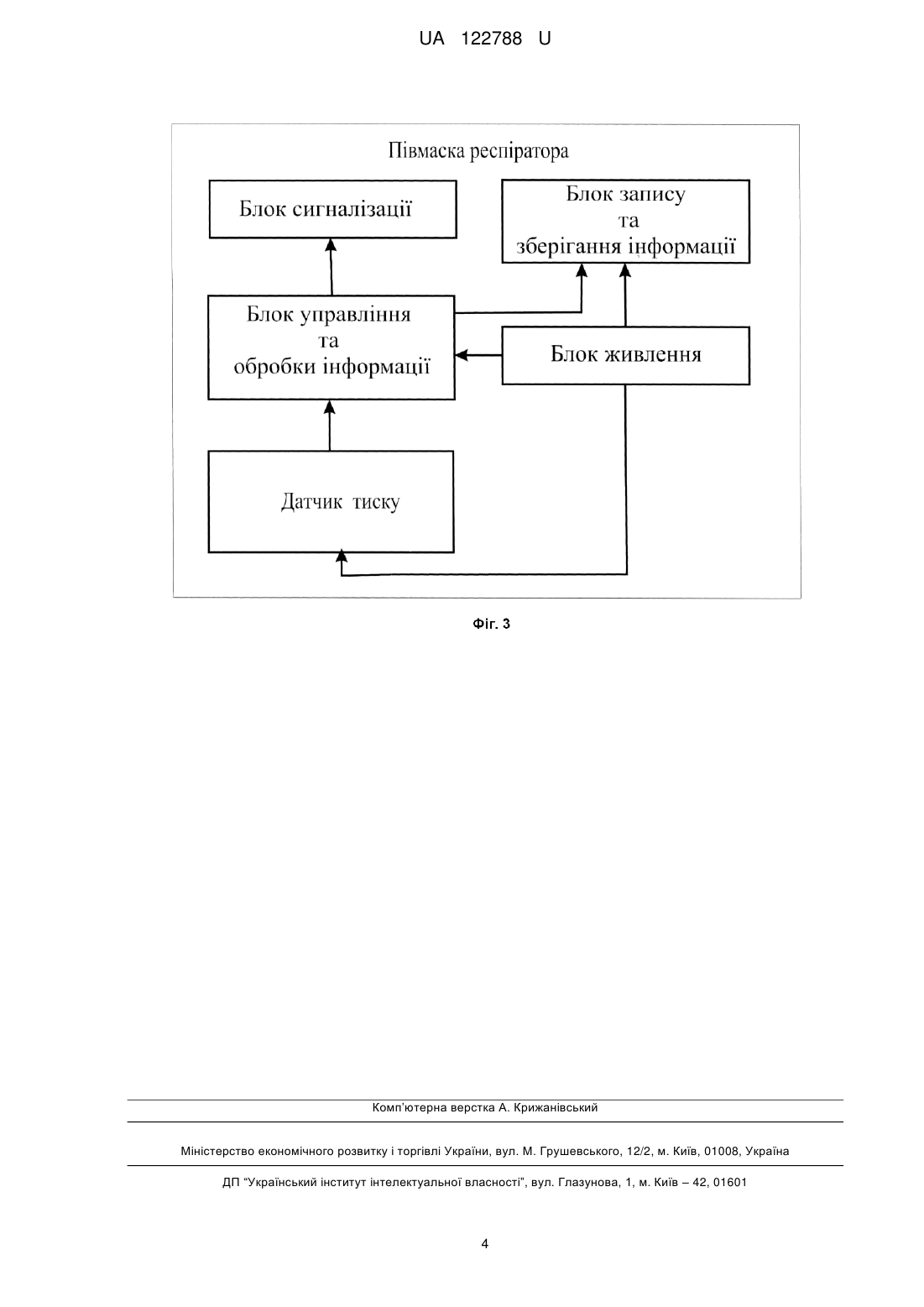

Реферат: Фільтрувальний респіратор містить еластомерну півмаску з обтюратором та клапаном вдихання, фільтрувальну коробку із змінним фільтром, Містить встановлений на півмасці респіратора вимірювач опору дихання, який включає датчик тиску з блоком живлення і блоком управління та обробки інформації, які з'єднанні між собою і відповідно з блоком сигналізації і блоком запису та зберігання інформації. При цьому входи датчика тиску з'єднанні з підмасковим простором та атмосферою. UA 122788 U (12) UA 122788 U UA 122788 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області індивідуальних засобів захисту органів дихання людини від пилу і аерозолей, що містяться в атмосфері, і може бути використаний в різних галузях промисловості. Відомий респіратор "Шахтар", який складається з гумової півмаски з вмонтованими двома вузлами клапанів видиху, обтюратора, фільтрувального патрона, спорядженого двома послідовно встановленими гофрованими фільтрами, і наголів'я [патент України № 19750, МПК: А62В 7/00, публ. 2006]. Проте, відомий протипиловий респіратор в умовах тяжкої праці, великої вологості повітря 3 (> 80 %) та концентрації пилу ( 500 мг/м ) характеризується недостатнім коефіцієнтом захисту, необхідністю знімання респіратора для заміни фільтрів 3-4 рази за зміну, зумовлену швидким зростанням опору дихання внаслідок "цементації" пилу при взаємодії з вологою. Найближчим аналогом є фільтрувальний респіратор типу Ф-62Ш або Пульс-М, який складається з еластомерної півмаски з обтюратором, фільтрувального патрону із клапаном вдиху й змінним протиаерозольним фільтром, який фіксується з півмаскою за рахунок фланця, клапаном видиху та пряжками для фіксації наголів'я [патент України 39711; U200811602 від 29.09.2008]. Недоліками відомого респіратора є достатньо низький коефіцієнт захисту через підсмоктування нефільтрованого повітря у місцях прилягання півмаски до обличчя, що викликано не можливістю: перевірки правильності підбору півмаски; щільної підгонки наголів'я; контроля сповзання півмаски під час роботи. В основу корисної моделі поставлено задачу удосконалення фільтрувального респіратора, в якому шляхом додавання вимірювача опору дихання, який реалізовано шляхом установлення вимірювача перепаду тиску який дає можливість контролювати опір диханню респіратора, завдяки чому можливо своєчасно реагувати на прояви нещільності проникання за смугою обтюрації, що дозволить значно зменшити вплив забрудненого повітря на працівника для безпечної праці протягом зміни, що в цілому підвищить коефіцієнт захисту респіратора і тим самим забезпечить поліпшення його захисних та експлуатаційних властивостей. Поставлена задача вирішується тим, що у відомій конструкції респіратора, який містить еластомерну півмаску з обтюратором та клапаном вдихання, фільтрувальну коробку із змінним фільтром, згідно з корисно моделлю, має встановлений на півмасці респіратора вимірювач опору дихання, який включає датчик тиску з блоком живлення і блоком управління та обробки інформації, які з'єднанні між собою і відповідно з блоком сигналізації і блоком запису та зберігання інформації, при цьому входи датчика тиску з'єднанні з підмасковим простором та атмосферою. Корисна модель представлено на кресленнях: на Фіг. 1 загальний вигляд фільтрувального респіратора; на Фіг. 2 експериментальний зразок фільтрувального респіратора; на Фіг. 3 структурна схема вимірювача опору дихання фільтрувального респіратора. Респіратор (див. Фіг. 1) містить еластомерну півмаску 1 з обтюратором і клапаном видиху 5, яка жорстко з'єднана з фільтрувальною коробкою 2. Між фільтрувальною коробкою і півмаскою розміщено розподільчу пластину 3 для закріплення наголів'я 4. У півмаску в монтований вимірювач опору дихання 6. В нього входить датчик тиску з блоком управління та обробки інформації 6, блок подачі живлення 7, блок сигналізації з індикатором контролю за перепадом тиску на фільтруючому елементі 8, блок запису та зберігання інформації 9 та блок живлення з індикатором заряду батареї 10. Датчик тиску розміщено на півмасці респіратора, входи якого одночасно з'єднані з підмасковим простором та атмосферним повітрям, а його вихід з'єднано з входом блока управління та обробки інформації 6, який передає дані до блока сигналізації 8 та пристрою запису та зберігання інформації 9. Після обробки інформація порівнюється з уставками і видаються управляючі сигнали для включення світлових та звукових індикаторів 8. Крім того інформація записується для зберігання у пристрої запису та зберігання інформації 9. Попереджувальні сигнали різної тривалості і циклічності в залежності від значення перепаду тиску у підмасковому просторі при здійсненні вдиху працівника добре помітні в темряві та підвищують ймовірність залучення уваги працівника. Таким чином збільшуються захисні властивості фільтрувальних респіраторів і зменшується підсмоктування повітря за смугою обтюрації через помилки при одяганні респіратора, фіксації наголів'я, сповзанні під час роботи та перевищенні опору дихання фільтрів під час їх експлуатації. У блоці управління та обробки інформації 6 міститься дані про мінімально і максимально можливий початковий опір дихання 1 UA 122788 U 5 10 15 20 25 30 фільтрів 2. У випадку фіксації меншого значення опору дихання респіратора ймовірно півмаска 1 одягнена неправильно, або вона сповзла і з'явились підсмоктування за смугою обтюрації. Тоді буде подано звуковий і світловий сигнали відповідними індикаторами 8. При перевищенні граничного опору диханню фільтрами під час експлуатації респіратора також буде подано сигнал про необхідність заміни фільтрів. У пристрої запису та зберігання інформації 10 фіксується час роботи працівника в респіраторі, що дозволить точно визначати пилове навантаження протягом зміни і забезпечити своєчасні заміну фільтра особливо при праці в атмосфері з великим вмістом пилу. Респіратор працює таким чином. За допомогою наголів'я 4 і спеціального кріпильного гарнітуру 3 респіратор з півмаскою 1 фіксують на обличчі. Включають тумблер 7 та подають живлення на вимірювач опору дихання для контролю перепаду тиску. Після цього перевіряють його працездатність: фільтрувальну коробку 2 закривають повітронепроникним матеріалом і виконують вдих, якщо індикатор 8 горить червоний світлом і буде подано звуковий сигнал про перевищення тиску, вимірювач тиску працює правильно. Потім роблять вдих через фільтрувальну коробку 2, якщо індикатор 8 загориться зеленим кольором, то підсмоктувань не існує і півмаска одягнена правильно. Якщо індикатор 8 загориться білим кольором, то півмаска одягнена неправильно або вона не відповідає антропометричним характеристикам обличчя бо існують підсмоктування. Необхідно або поправити наголів'я або замінити півмаску на іншу. При диханні забруднене повітря потрапляє на фільтр 2, де очищається і тим самим збільшує опір диханню до критичної величини. Тоді вимірювач тиску 6 подасть сигнал про необхідність заміни фільтра. У випадку сповзання півмаски під час роботи також можуть утвориться додаткові зазори, які зменшать тиск у підмасковому просторі, про що буде повідомлено звуковими і світовими сигналами на індикаторі 8. Робітник змушений поправити півмаску щоб відключити звуковий сигнал. Таким чином захисний індивідуальний пристрій, що заявляється, має поліпшені експлуатаційні властивості і кращий коефіцієнт захисту. Індикатор 10 сигналізує про розряд батареї, при цьому індикатор 8 буде мигати червоним кольором. Блок запису та зберігання інформації 9 має роз'єм для вилучення інформації щодо використання респіратора працівником протягом робочої зміни. Верхня межа перепаду тиску фільтрувального респіратора визначається відповідно вимог ДСТУ ГОСТ 12.4.041-2006, а нижня - конструкцією респіратора та режимом роботи. Зокрема 3 нижня межа, для фільтрів 2-го класу у нормальних умовах з витратою повітря 95 дм /хв складає 240 Па, а верхня - 500 Па. Заявлений респіратор рекомендується використовувати на вугільних шахтах зі значною запиленістю гірничих виробок. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Фільтрувальний респіратор, що містить еластомерну півмаску з обтюратором та клапаном вдихання, фільтрувальну коробку із змінним фільтром, який відрізняється тим, що має встановлений на півмасці респіратора вимірювач опору дихання, який включає датчик тиску з блоком живлення і блоком управління та обробки інформації, які з'єднанні між собою і відповідно з блоком сигналізації і блоком запису та зберігання інформації, при цьому входи датчика тиску з'єднанні з підмасковим простором та атмосферою. 2 UA 122788 U 3 UA 122788 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
