Фрезерний подрібнювач з гідравлічним приводом робочого органу
Номер патенту: 49018
Опубліковано: 12.04.2010
Автори: Шульга Олександр Володимирович, Мітков Василь Борисович, Мітін В'ячеслав Миколайович
Формула / Реферат
Фрезерний подрібнювач з гідравлічним приводом робочого органу, що складається з рами, гідромотора, зчіпного пристрою, робочого органу, опорних коліс та платформи, на якій встановлений гідравлічний насос, запобіжний клапан і регульований дросель, який відрізняється тим, що на рамі встановлений масляний радіатор та вентилятор, який приводиться у дію за допомогою клинопасової передачі та шківа, що встановлений на валу робочого органу.
Текст

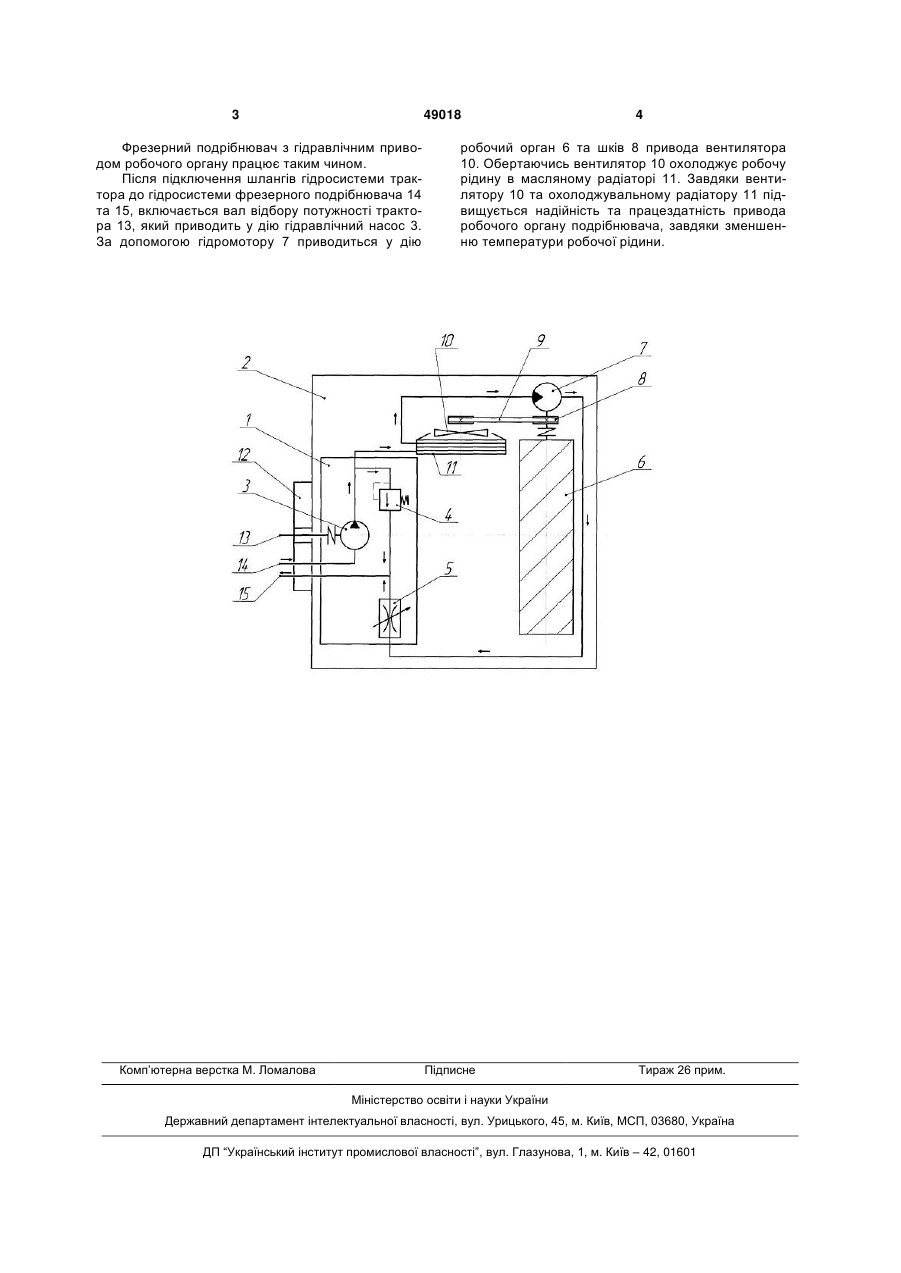

Фрезерний подрібнювач з гідравлічним приводом робочого органу, що складається з рами, гідромотора, зчіпного пристрою, робочого органу, опорних коліс та платформи, на якій встановлений гідравлічний насос, запобіжний клапан і регульований дросель, який відрізняється тим, що на рамі встановлений масляний радіатор та вентилятор, який приводиться у дію за допомогою клинопасової передачі та шківа, що встановлений на валу робочого органу. (19) (21) u200911572 (22) 13.11.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) МІТКОВ ВАСИЛЬ БОРИСОВИЧ, ШУЛЬГА ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, МІТІН В'ЯЧЕСЛАВ МИКОЛАЙОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 49018 Фрезерний подрібнювач з гідравлічним приводом робочого органу працює таким чином. Після підключення шлангів гідросистеми трактора до гідросистеми фрезерного подрібнювача 14 та 15, включається вал відбору потужності трактора 13, який приводить у дію гідравлічний насос 3. За допомогою гідромотору 7 приводиться у дію Комп’ютерна верстка М. Ломалова 4 робочий орган 6 та шків 8 привода вентилятора 10. Обертаючись вентилятор 10 охолоджує робочу рідину в масляному радіаторі 11. Завдяки вентилятору 10 та охолоджувальному радіатору 11 підвищується надійність та працездатність привода робочого органу подрібнювача, завдяки зменшенню температури робочої рідини. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary cutter with hydraulic drive of working element
Автори англійськоюMitkov Vasyl Borysovych, Shulha Oleksandr Volodymyrovych, Mitin Viacheslav Mykolaiovych
Назва патенту російськоюФрезерный измельчитель с гидравлическим приводом рабочего органа
Автори російськоюМитков Василий Борисович, Шульга Александр Владимирович, Митин Вячеслав Николаевич
МПК / Мітки
МПК: A01D 43/00, A01D 82/00, A01D 33/00
Мітки: робочого, фрезерний, гідравлічним, приводом, органу, подрібнювач
