Транспортно-пусковий контейнер гнучкий

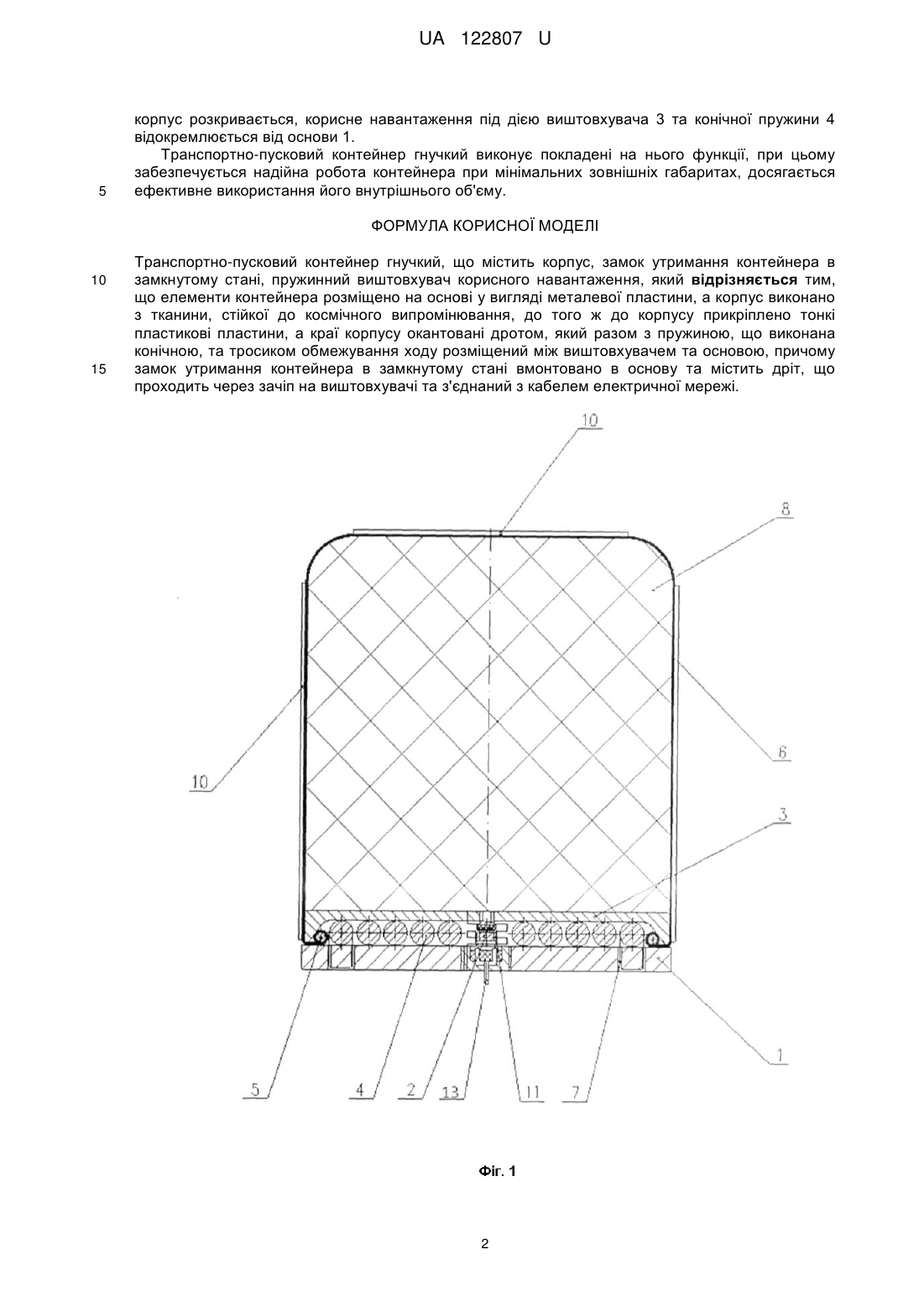

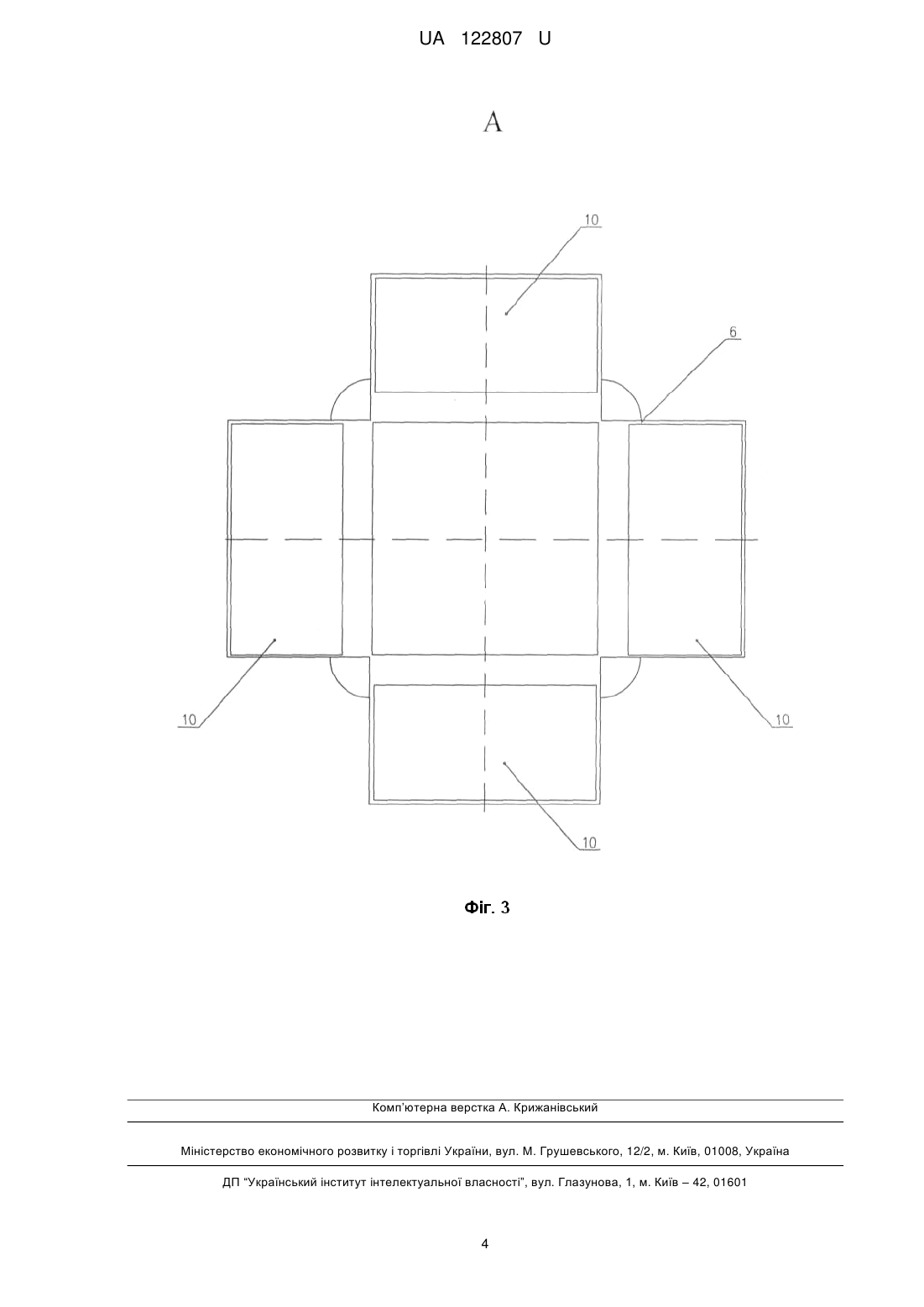

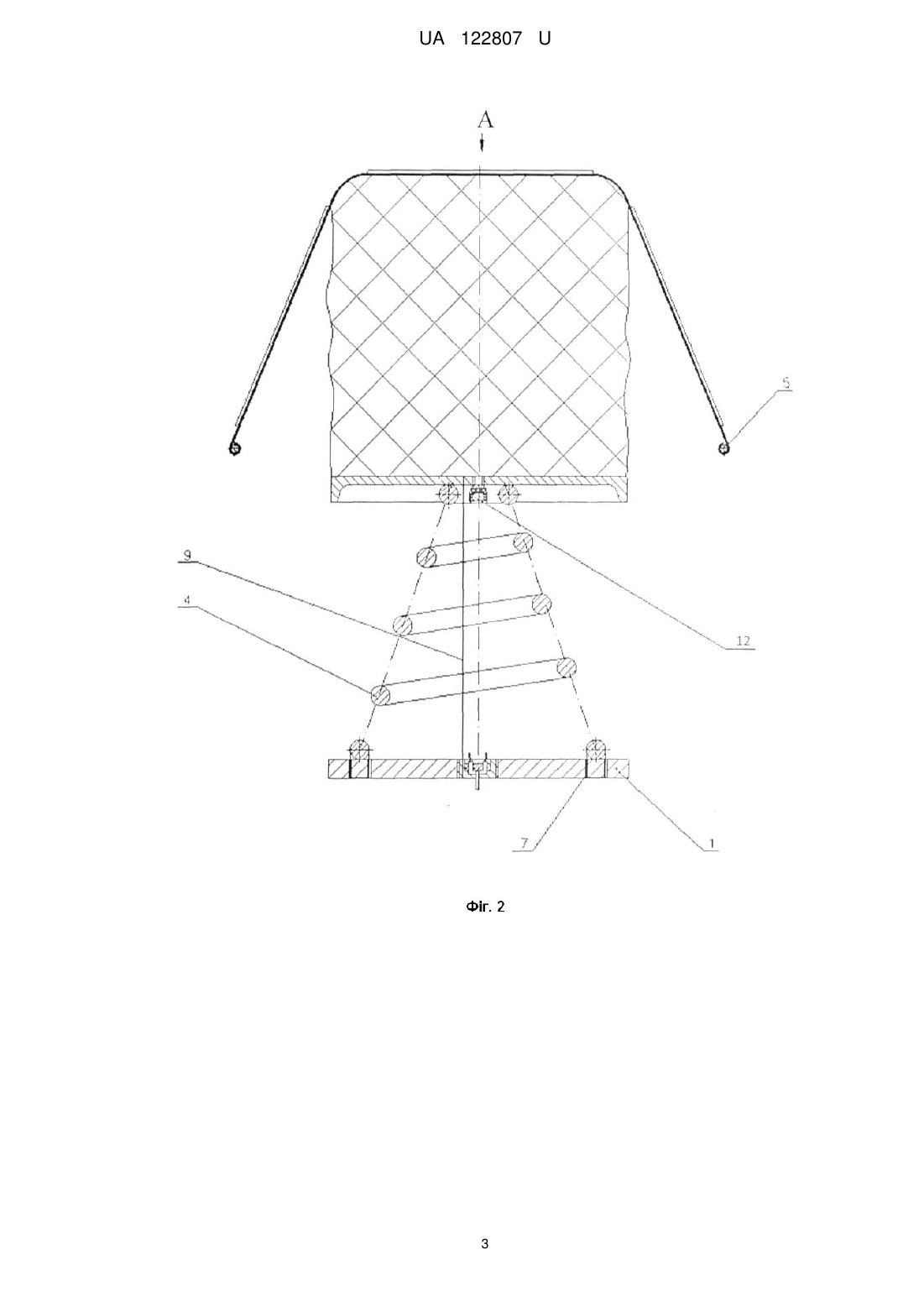

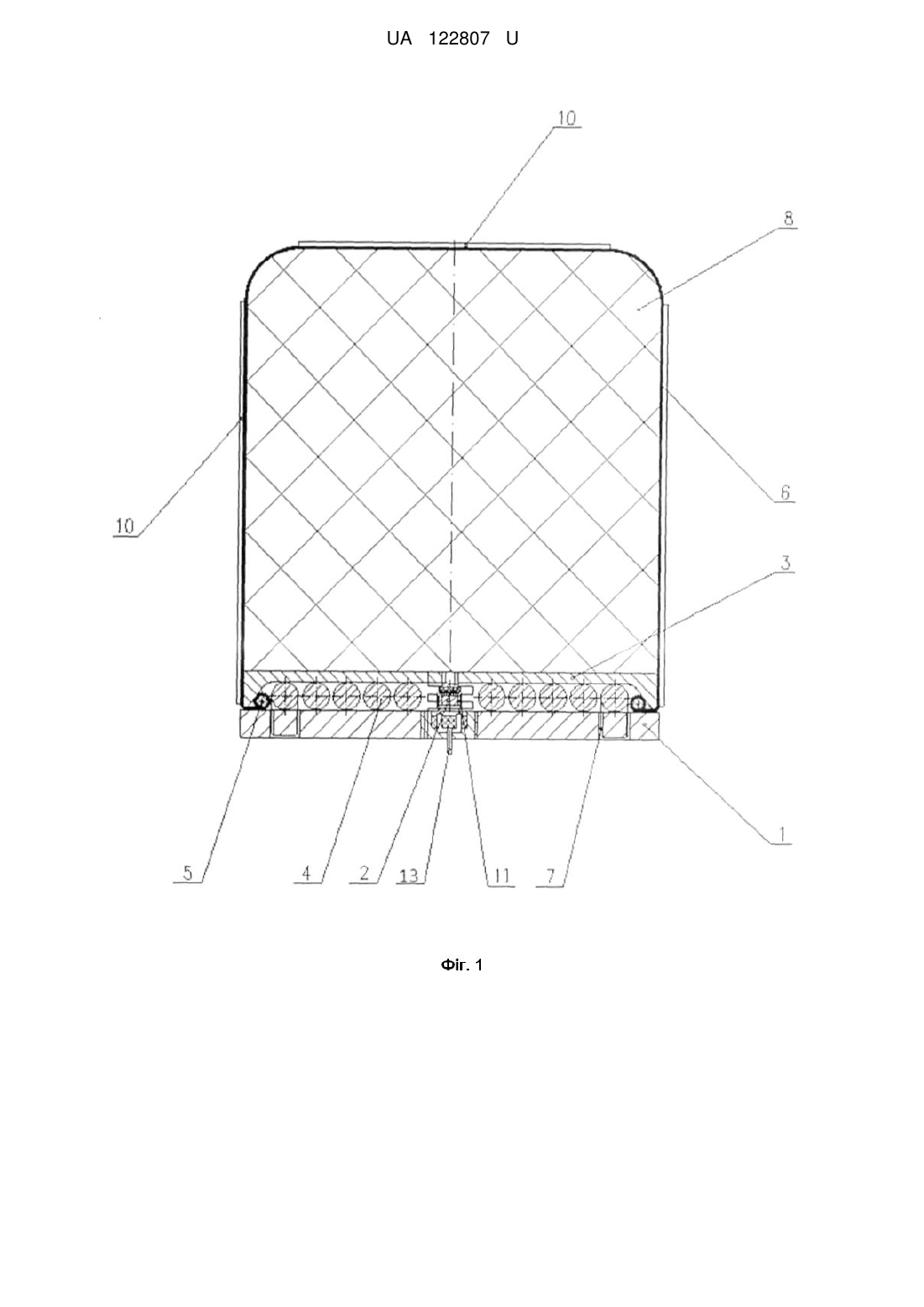

Реферат: Транспортно-пусковий контейнер гнучкий містить корпус, замок утримання контейнера в замкнутому стані, пружинний виштовхувач корисного навантаження. Елементи контейнера розміщено на основі у вигляді металевої пластини, а корпус виконано з тканини, стійкої до космічного випромінювання. До того ж до корпусу прикріплено тонкі пластикові пластини, а краї корпусу окантовані дротом, який разом з пружиною, що виконана конічною, та тросиком обмежування ходу розміщений між виштовхувачем та основою. При цьому замок утримання контейнера в замкнутому стані вмонтовано в основу та містить дріт, що проходить через зачіп на виштовхувачі та з'єднаний з кабелем електричної мережі. UA 122807 U (12) UA 122807 U UA 122807 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до космічної техніки і може використовуватись для доставки на орбіту корисного навантаження невеликої маси. Відомий транспортно-пусковий контейнер, що містить кришку з направляючими, вузол фіксації корисного навантаження та механізм висування корисного навантаження [патент RU 2151086, кл. B64G 1/64, опубл. 20.06.2000]. Недоліками цього пристрою є складність конструкції, що знижує надійність роботи контейнера, великі габарити контейнера, значна маса та енергоємність контейнера через використання в конструкції електроприводів. Найближчим за технічним рішенням до запропонованого авторами пристрою є транспортнопусковий контейнер для транспортування та запуску піко-супутників, що містить корпус з кришкою, принаймні одну замикаючу пружину, одну пружину, що виштовхує пікосупутник, замок кришки, принаймні один засіб утримання пружини, що виштовхує пікосупутник. Коли кришка зачинена, замикаюча пружина стиснута та утримується замком. Після роз'єднання елементів замка кришка відчиняється і при досягненні кута відкриття більшого за 90° спрацьовує засіб утримання пружини, пружина звільняється і виштовхує пікосупутник [WO 2008/034550 А1, B64G 1/64, опубл. 27.03.2008]. Недоліками цього транспортно-пускового контейнера є великі габарити через розміщення елементів замикання кришки на бічній поверхні контейнера, складність конструкції замка кришки, неефективність використання внутрішнього об'єму контейнера через товщину стінок корпусу контейнера, та розміщення під корисним навантаженням виштовхувача з циліндричною пружиною, яка для забезпечення гарантованого виходу корисного навантаження з контейнера повинна мати велику довжину. Технічна задача, яка вирішується корисною моделлю, що заявляється, полягає в забезпеченні надійного функціонування контейнера при мінімальних зовнішніх габаритах, максимально ефективного використання внутрішнього об'єму контейнера. Суть корисної моделі полягає в тому, що елементи контейнера розміщено на основі у вигляді металевої пластини, а корпус контейнера виконано з тканини, стійкої до космічного випромінювання, товщина якої значно менша за товщину стінок корпусу прототипів, до того ж до тканини корпусу кріпляться тонкі пластикові пластини, причому краї корпусу окантовані дротом, який разом з конічною пружиною та тросиком обмежування ходу розміщується між виштовхувачем та основою, причому корпус замка утримання контейнера в замкнутому стані монтується в основі, містить дріт, який проходить через зачіп на виштовхувачі та з'єднується з кабелем електричної мережі. Приведені вище ознаки забезпечують надійне функціонування контейнера при мінімальних зовнішніх габаритах, максимально ефективне використання внутрішнього об'єму контейнера. Таким чином, сукупність відомих суттєвих ознак: наявність в конструкції контейнера корпусу, замка утримання контейнера в замкнутому стані, пружинного виштовхувача корисного навантаження, та нових відмітних ознак корисної моделі, таких як виконання корпусу з тканини, стійкої до космічного випромінювання та окантованої дротом, утримання окантованих частин корпусу разом з пружиною виштовхувача між основою та виштовхувачем в затиснутому стані за допомогою замка забезпечує надійну роботу контейнера, дозволяє досягати ефективного використання внутрішнього об'єму контейнера. Для пояснення роботи пристрою додано креслення, на яких зображено: Фіг. 1 - транспортно-пусковий контейнер до відокремлення корисного навантаження; Фіг. 2 - транспортно-пусковий контейнер після відокремлення корисного навантаження; Фіг. 3 - вигляд зверху на транспортно-пусковий контейнер після відокремлення корисного навантаження. Транспортно-пусковий контейнер містить основу 1, виконану з металевої пластини, до якої за допомогою замка 2 кріпиться виштовхувач 3. Між основою 1 та виштовхувачем 3 розміщено стиснуту конічну пружину 4 та окантовані дротом 5 краї корпусу 6, виконаного з стійкої до космічного випромінювання тканини. Пружина 4 закріплюється на основі 1 за допомогою дроту 7. На виштовхувачі 3 встановлюється корисне навантаження 8, закріплене за допомогою корпусу 6 шляхом фіксації окантованих дротом 5 країв виштовхувача 3. Хід виштовхувача 3 обмежується тросиком 9. З метою надання корпусу 6 жорсткості, до нього кріпляться тонкі пластини 10 з пластику. Замок 2 містить дріт 11, що проходить через зачіп 12 та пов'язаний з кабелем 13, який з'єднується з електричною мережею космічного апарату. Робота транспортно-пускового контейнера відбувається таким чином: в необхідний для відокремлення корисного навантаження час за командою від системи керування через кабель 13 подають електричний сигнал на дріт 11 замка 2. Дріт 11 перегоряє, звільняючи виштовхувач 3 з конічною пружиною 4 та окантовані дротом 5 краї корпусу 6. Пружина 4 розпрямляється, 1 UA 122807 U 5 корпус розкривається, корисне навантаження під дією виштовхувача 3 та конічної пружини 4 відокремлюється від основи 1. Транспортно-пусковий контейнер гнучкий виконує покладені на нього функції, при цьому забезпечується надійна робота контейнера при мінімальних зовнішніх габаритах, досягається ефективне використання його внутрішнього об'єму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Транспортно-пусковий контейнер гнучкий, що містить корпус, замок утримання контейнера в замкнутому стані, пружинний виштовхувач корисного навантаження, який відрізняється тим, що елементи контейнера розміщено на основі у вигляді металевої пластини, а корпус виконано з тканини, стійкої до космічного випромінювання, до того ж до корпусу прикріплено тонкі пластикові пластини, а краї корпусу окантовані дротом, який разом з пружиною, що виконана конічною, та тросиком обмежування ходу розміщений між виштовхувачем та основою, причому замок утримання контейнера в замкнутому стані вмонтовано в основу та містить дріт, що проходить через зачіп на виштовхувачі та з'єднаний з кабелем електричної мережі. 2 UA 122807 U 3 UA 122807 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
