Транспортно-пусковий контейнер
Номер патенту: 118390
Опубліковано: 10.08.2017
Автори: Баранов Євген Юрійович, Волошин Вячеслав Вікторович, Осіновий Геннадій Геннадійович, Каляпін Михайло Дмитрович, Самойленко Ігор Дмитрович
Формула / Реферат

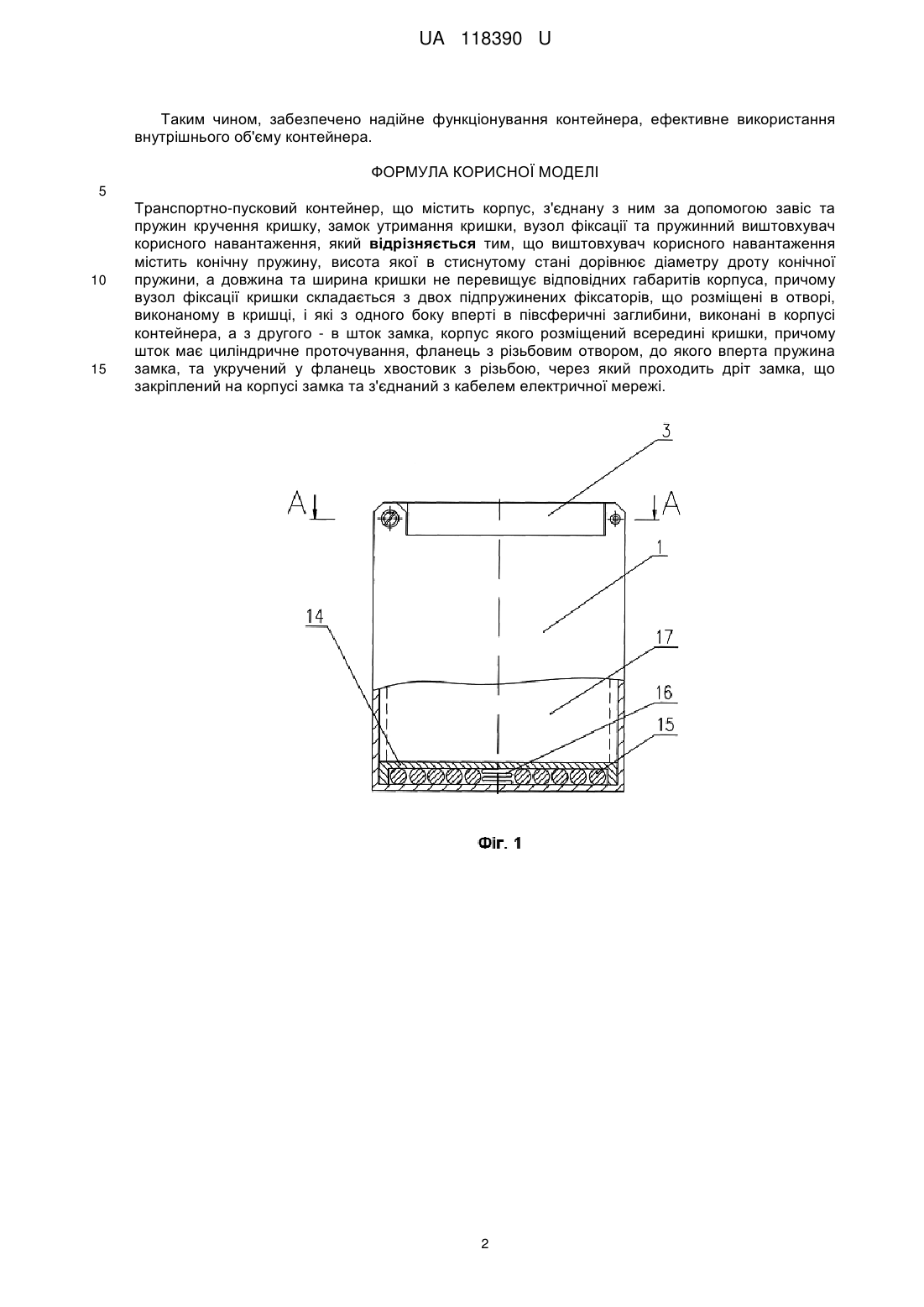

Транспортно-пусковий контейнер, що містить корпус, з'єднану з ним за допомогою завіс та пружин кручення кришку, замок утримання кришки, вузол фіксації та пружинний виштовхувач корисного навантаження, який відрізняється тим, що виштовхувач корисного навантаження містить конічну пружину, висота якої в стиснутому стані дорівнює діаметру дроту конічної пружини, а довжина та ширина кришки не перевищує відповідних габаритів корпуса, причому вузол фіксації кришки складається з двох підпружинених фіксаторів, що розміщені в отворі, виконаному в кришці, і які з одного боку вперті в півсферичні заглибини, виконані в корпусі контейнера, а з другого - в шток замка, корпус якого розміщений всередині кришки, причому шток має циліндричне проточування, фланець з різьбовим отвором, до якого вперта пружина замка, та укручений у фланець хвостовик з різьбою, через який проходить дріт замка, що закріплений на корпусі замка та з'єднаний з кабелем електричної мережі.
Текст

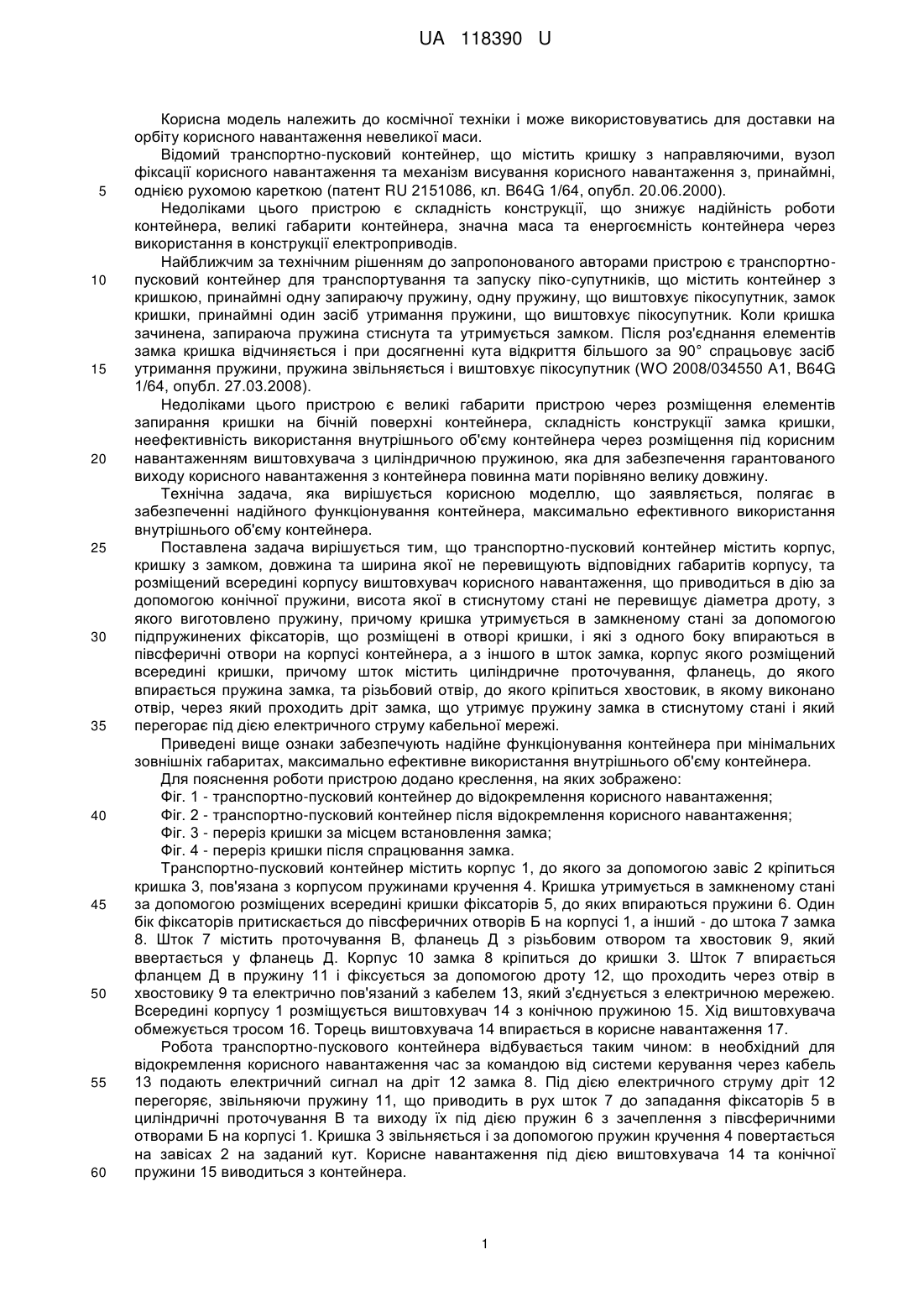

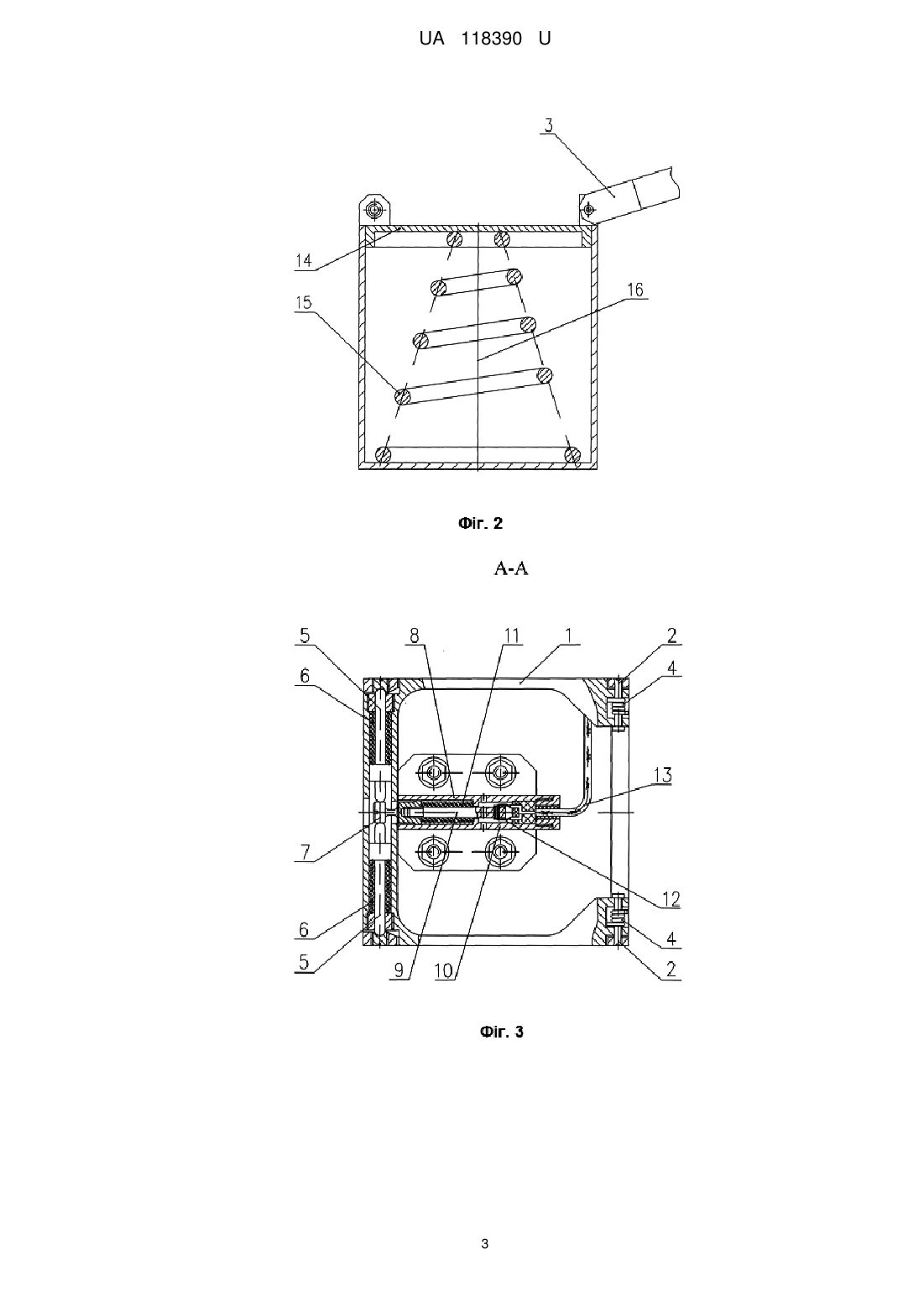

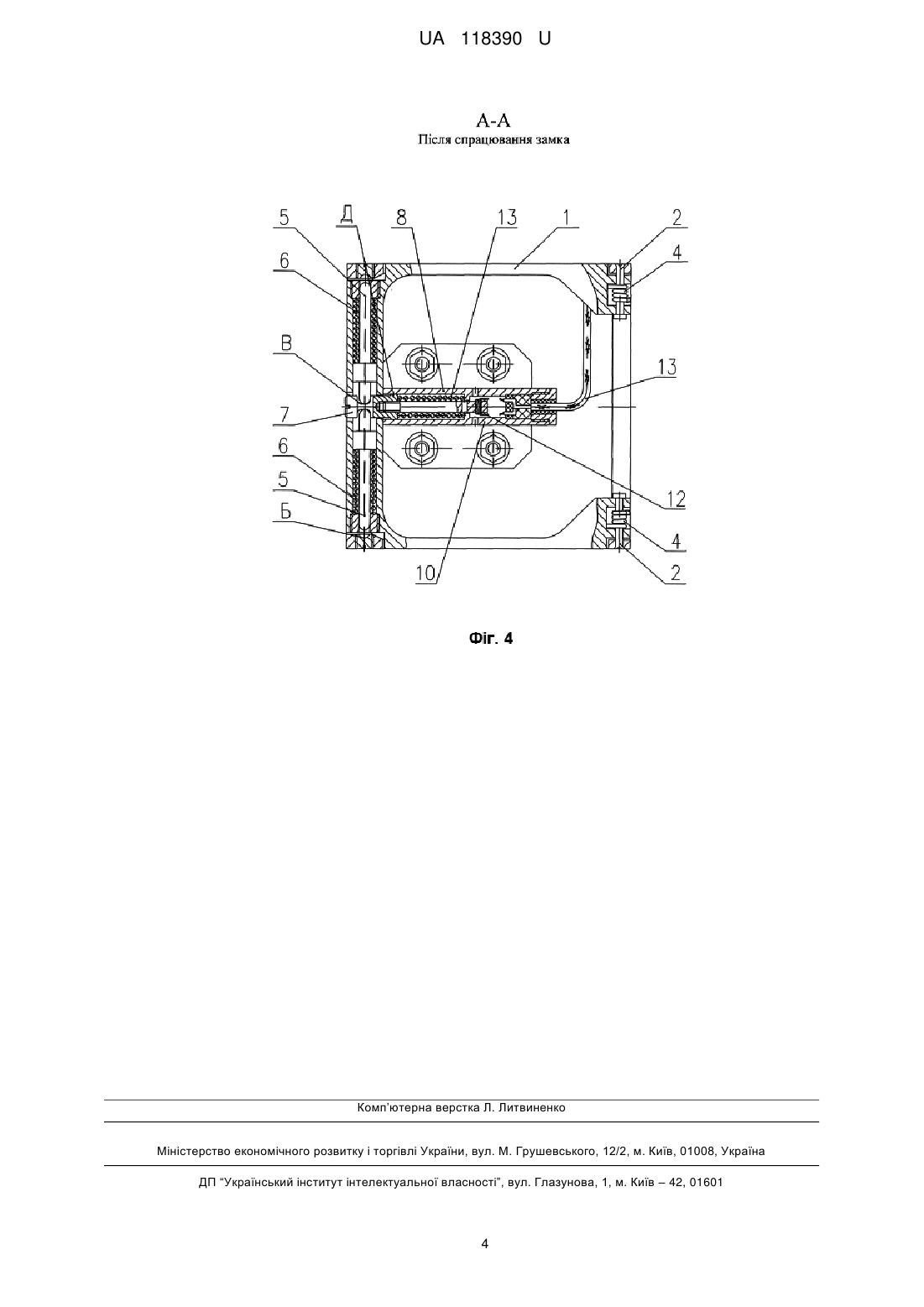

Реферат: Транспортно-пусковий контейнер містить корпус, з'єднану з ним за допомогою завіс та пружин кручення кришку, замок утримання кришки, вузол фіксації та пружинний виштовхувач корисного навантаження. Виштовхувач корисного навантаження містить конічну пружину, висота якої в стиснутому стані дорівнює діаметру дроту конічної пружини, а довжина та ширина кришки не перевищує відповідних габаритів корпуса. Вузол фіксації кришки складається з двох підпружинених фіксаторів, що розміщені в отворі, виконаному в кришці, і які з одного боку вперті в півсферичні заглибини, виконані в корпусі контейнера, а з другого - в шток замка, корпус якого розміщений всередині кришки. Шток має циліндричне проточування, фланець з різьбовим отвором, до якого вперта пружина замка, та укручений у фланець хвостовик з різьбою, через який проходить дріт замка, що закріплений на корпусі замка та з'єднаний з кабелем електричної мережі. UA 118390 U (12) UA 118390 U UA 118390 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до космічної техніки і може використовуватись для доставки на орбіту корисного навантаження невеликої маси. Відомий транспортно-пусковий контейнер, що містить кришку з направляючими, вузол фіксації корисного навантаження та механізм висування корисного навантаження з, принаймні, однією рухомою кареткою (патент RU 2151086, кл. B64G 1/64, опубл. 20.06.2000). Недоліками цього пристрою є складність конструкції, що знижує надійність роботи контейнера, великі габарити контейнера, значна маса та енергоємність контейнера через використання в конструкції електроприводів. Найближчим за технічним рішенням до запропонованого авторами пристрою є транспортнопусковий контейнер для транспортування та запуску піко-супутників, що містить контейнер з кришкою, принаймні одну запираючу пружину, одну пружину, що виштовхує пікосупутник, замок кришки, принаймні один засіб утримання пружини, що виштовхує пікосупутник. Коли кришка зачинена, запираюча пружина стиснута та утримується замком. Після роз'єднання елементів замка кришка відчиняється і при досягненні кута відкриття більшого за 90° спрацьовує засіб утримання пружини, пружина звільняється і виштовхує пікосупутник (WO 2008/034550 А1, B64G 1/64, опубл. 27.03.2008). Недоліками цього пристрою є великі габарити пристрою через розміщення елементів запирання кришки на бічній поверхні контейнера, складність конструкції замка кришки, неефективність використання внутрішнього об'єму контейнера через розміщення під корисним навантаженням виштовхувача з циліндричною пружиною, яка для забезпечення гарантованого виходу корисного навантаження з контейнера повинна мати порівняно велику довжину. Технічна задача, яка вирішується корисною моделлю, що заявляється, полягає в забезпеченні надійного функціонування контейнера, максимально ефективного використання внутрішнього об'єму контейнера. Поставлена задача вирішується тим, що транспортно-пусковий контейнер містить корпус, кришку з замком, довжина та ширина якої не перевищують відповідних габаритів корпусу, та розміщений всередині корпусу виштовхувач корисного навантаження, що приводиться в дію за допомогою конічної пружини, висота якої в стиснутому стані не перевищує діаметра дроту, з якого виготовлено пружину, причому кришка утримується в замкненому стані за допомогою підпружинених фіксаторів, що розміщені в отворі кришки, і які з одного боку впираються в півсферичні отвори на корпусі контейнера, а з іншого в шток замка, корпус якого розміщений всередині кришки, причому шток містить циліндричне проточування, фланець, до якого впирається пружина замка, та різьбовий отвір, до якого кріпиться хвостовик, в якому виконано отвір, через який проходить дріт замка, що утримує пружину замка в стиснутому стані і який перегорає під дією електричного струму кабельної мережі. Приведені вище ознаки забезпечують надійне функціонування контейнера при мінімальних зовнішніх габаритах, максимально ефективне використання внутрішнього об'єму контейнера. Для пояснення роботи пристрою додано креслення, на яких зображено: Фіг. 1 - транспортно-пусковий контейнер до відокремлення корисного навантаження; Фіг. 2 - транспортно-пусковий контейнер після відокремлення корисного навантаження; Фіг. 3 - переріз кришки за місцем встановлення замка; Фіг. 4 - переріз кришки після спрацювання замка. Транспортно-пусковий контейнер містить корпус 1, до якого за допомогою завіс 2 кріпиться кришка 3, пов'язана з корпусом пружинами кручення 4. Кришка утримується в замкненому стані за допомогою розміщених всередині кришки фіксаторів 5, до яких впираються пружини 6. Один бік фіксаторів притискається до півсферичних отворів Б на корпусі 1, а інший - до штока 7 замка 8. Шток 7 містить проточування В, фланець Д з різьбовим отвором та хвостовик 9, який ввертається у фланець Д. Корпус 10 замка 8 кріпиться до кришки 3. Шток 7 впирається фланцем Д в пружину 11 і фіксується за допомогою дроту 12, що проходить через отвір в хвостовику 9 та електрично пов'язаний з кабелем 13, який з'єднується з електричною мережею. Всередині корпусу 1 розміщується виштовхувач 14 з конічною пружиною 15. Хід виштовхувача обмежується тросом 16. Торець виштовхувача 14 впирається в корисне навантаження 17. Робота транспортно-пускового контейнера відбувається таким чином: в необхідний для відокремлення корисного навантаження час за командою від системи керування через кабель 13 подають електричний сигнал на дріт 12 замка 8. Під дією електричного струму дріт 12 перегоряє, звільняючи пружину 11, що приводить в рух шток 7 до западання фіксаторів 5 в циліндричні проточування В та виходу їх під дією пружин 6 з зачеплення з півсферичними отворами Б на корпусі 1. Кришка 3 звільняється і за допомогою пружин кручення 4 повертається на завісах 2 на заданий кут. Корисне навантаження під дією виштовхувача 14 та конічної пружини 15 виводиться з контейнера. 1 UA 118390 U Таким чином, забезпечено надійне функціонування контейнера, ефективне використання внутрішнього об'єму контейнера. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Транспортно-пусковий контейнер, що містить корпус, з'єднану з ним за допомогою завіс та пружин кручення кришку, замок утримання кришки, вузол фіксації та пружинний виштовхувач корисного навантаження, який відрізняється тим, що виштовхувач корисного навантаження містить конічну пружину, висота якої в стиснутому стані дорівнює діаметру дроту конічної пружини, а довжина та ширина кришки не перевищує відповідних габаритів корпуса, причому вузол фіксації кришки складається з двох підпружинених фіксаторів, що розміщені в отворі, виконаному в кришці, і які з одного боку вперті в півсферичні заглибини, виконані в корпусі контейнера, а з другого - в шток замка, корпус якого розміщений всередині кришки, причому шток має циліндричне проточування, фланець з різьбовим отвором, до якого вперта пружина замка, та укручений у фланець хвостовик з різьбою, через який проходить дріт замка, що закріплений на корпусі замка та з'єднаний з кабелем електричної мережі. 2 UA 118390 U 3 UA 118390 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
МПК / Мітки
Мітки: контейнер, транспортно-пусковий
