Спосіб проходження вертикального стовбуру

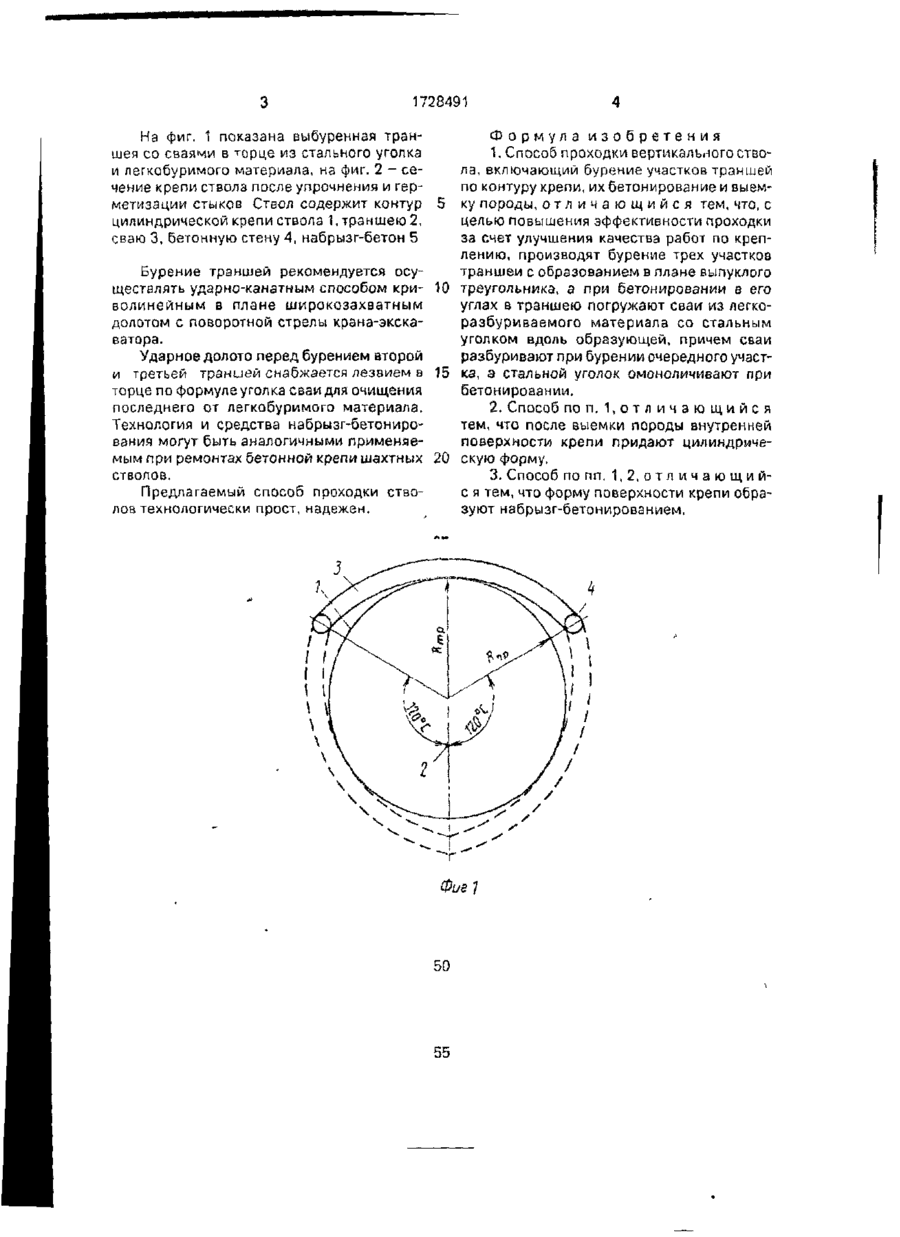

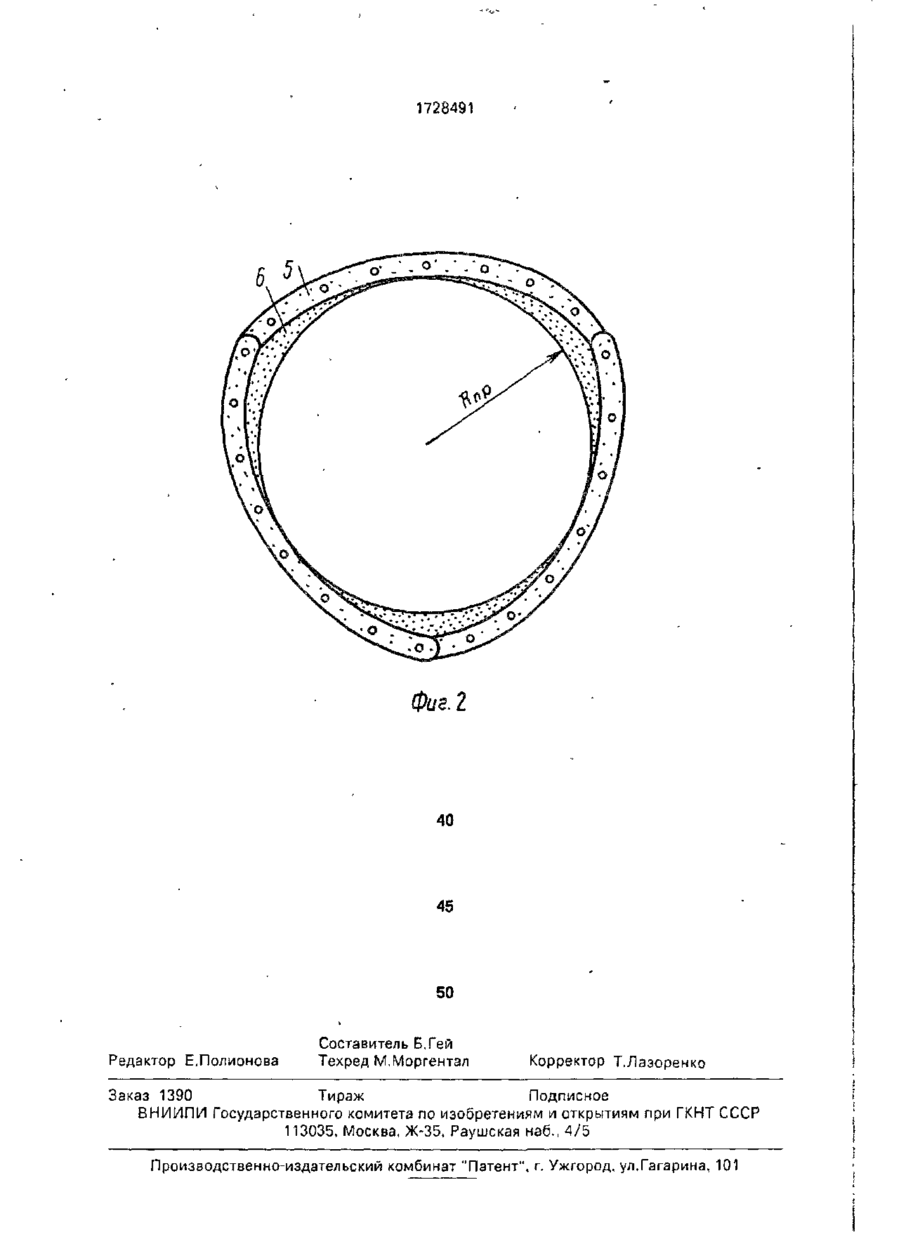

Изобретение относится к шахтному строительству и касается проходки верти кальных стволов. Цель изобретение- повышение эффективности проходки за счет улучшения качества работ по креплению. Способ предусматривает бурение трех участков двух траншей по контуру крепи 1 с образованием выпуклоготреугольникаиего бетонирование смесью 4. При последнем в углах треугольника погружают сваи 3 из легкорззбуриваемого материала с уголком вдоль образующей. Сваи 3 разбуривают при бурении очередного участка 2, а уголок омоноличивают смесью 4. После выемки породы внутри треугольника внутренней поверхности ствола может быть придана цилиндрическая форма, для чего может быть использовано набрызг-бетонирование 5. 2 з.п.ф. 2 ил. Изобретение относится к горному депу, промышленному строительству подземных объектов методам стена в грунте. Известен способ строительства подземных сооружений в неустойчивых породах, включающий создание постоянной крепи методом "стена в грунте" из стыкующих прямолинейных в плане буробетонных траншейных стен [1] Известен способ проходки стволов, включающий создание постоянной крепи методом "стена в грунте" из криволинейных в плане буробетонных траншейных стен [2]. Недостатки способов в их малой для ответственных сооружений прочности и герметичности стыков крепи, что сдерживает применение прогрессивною метода "стена в грунте" в шахтном и промышленном строительстве. С целью устранения этого недостатка предлагается выбуривать криволинейные траншеи с радиусом кривизны большим радиуса цилиндрической крепи, стыковать траншеи в форме выпуклого треугольника, опускать в торцы траншей перед их бетонированием сваи из стального уголка и легкобуримого материала, после выемки породы в замкнутом контуре стен придавать внутренней поверхности последних цилиндрическую форму набрызг-бетонированием. Предлагаемый способ обеспечивает прочность и герметичность стыков крепи ствола крепи ствола за счет геометрической неизменяемости замкнутых трехшэрнирных конструкций, упрочнения стыков стальным уголком и нанесения значительного набрызг-бетона в местах стыков. о 1728491 Формула изобретения 1. Способ проходки вертикального ствола, включающий бурение участков траншей по контуру крепи, их бетонирование и выемку породы, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности проходки за счет улучшения качества работ по креплению, производят бурение трех участков траншеи с образованием в плане выпуклого Бурение траншей рекомендуется осуществлять ударно-канатным способом кри- 10 треугольника, а при бетонировании в его волинейным в плане широкозахватным углах в траншею погружают сваи из легкоразбуриваемого материала со стальным долотом с поворотной стрелы крана-экскауголком вдоль образующей, причем сваи ватора. разбуривают при бурении очередного участУдарное долото перед бурением второй и третьей транией снабжается лезвием а 15 ка, а стальной уголок омоноличивают при торце по формулеуголка сваи для очищения бетонировании. последнего от легкобуримого материала. 2. Способ по п. 1, о т л и ч а ю щ и й с я Технология и средства набрызг-бетониротем, что после выемки породы внутренней вания могут быть аналогичными применяеповерхности крепи придают цилиндричемым при ремонтах бетонной крепи шахтных 20 скую форму. стволов. 3. Способ по пп. 1,2, о т л и ч а ю щ и й Предлагаемый способ проходки ствос я тем, что форму поверхности крепи обралов технологически прост, надежен. зуют набрызг-бетонированием, На фиг. 1 показана выбуренная траншея со сваями в торце из стального уголка и легкобуримого материала, на фиг. 2 - сечение крепи ствола после упрочнения и герметизации стыков Ствол содержит контур 5 цилиндрической крепи ствола 1, траншею 2, сваю 3, бетонную стену 4, набрызг-бетон 5 \ 50 55 1728491 5 г 40 45 50 Редактор Е.Полионова Составитель Б.Гей Техред М.Моргентал Корректор Т.Лазоренко Заказ 1390 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
