Спосіб проходження стовбура
Формула / Реферат
1. Способ проходки ствола, включающий бурение скважины и ее расширение при вертикальном перемещении стругового устройства, отличающийся тем, что, с целью предотвращения отклонений ствола от проектной трассы при проходке в наклонно залегающих породах разной крепости, первоначально скважину расширяют в направлении простирания пород до образования щели, выходящей за контур ствола, и выполняют дальнейшее расширение скважины в направлении падения и восстания пород, а перемещение стругового устройства производят по боковым стенкам щели.
2. Способ по п.1, отличающийся тем, что на боковых стенках щели монтируют направляющие для перемещения по ним стругового устройства.
Текст

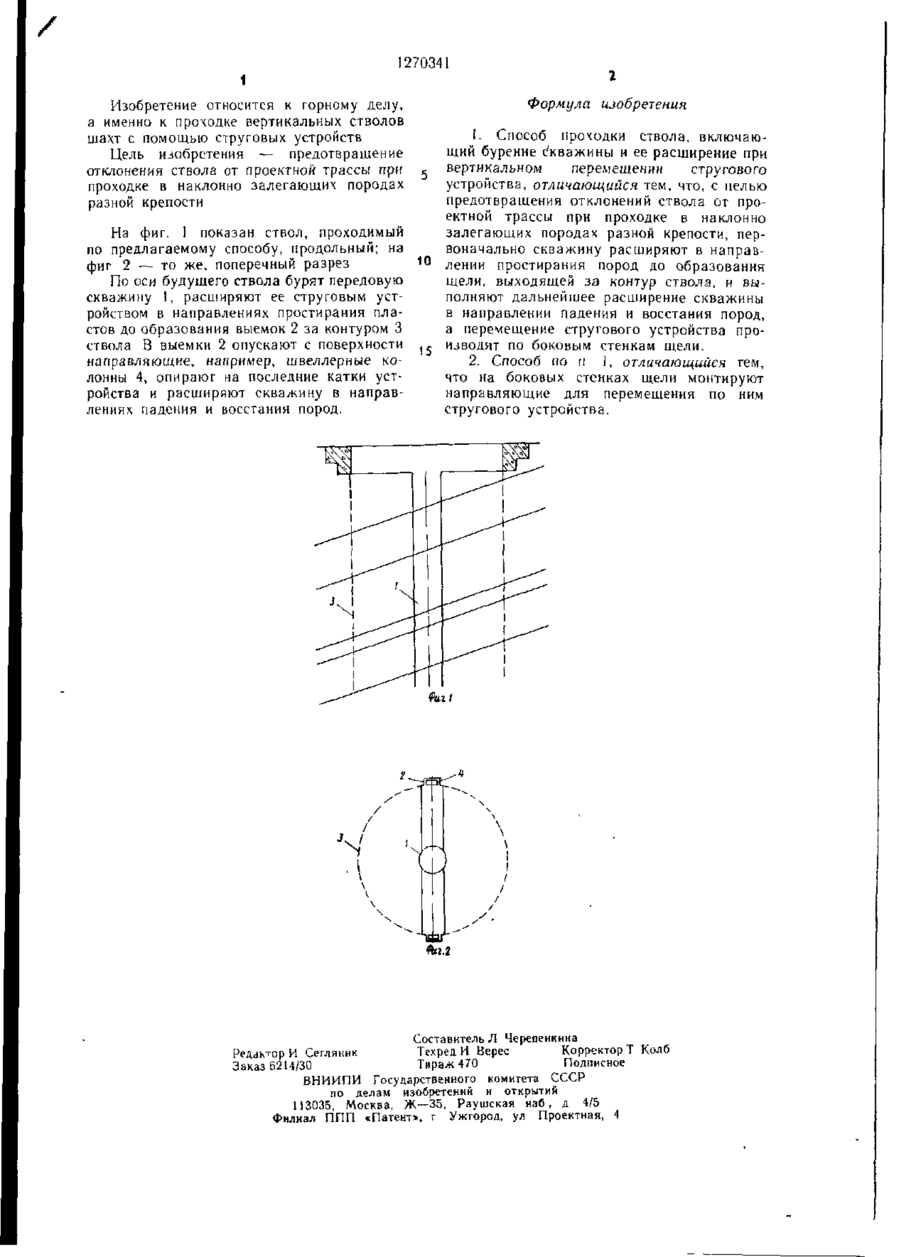

Изобретение относится к горной промышленности и предназначено для проходки стволов шахт Целью изобретения является предотвращение отклонения ствола от проектной трассы при проходке в наклонно id легающих породах разной крепости С згой целью пробуренную скважину расширяют струговым устройством в направлениях про стирания пластов до обраювания щели, выходящей за контур ствола На боковых стенках щели монтируют направляющие для перемещения по ним струювоіо устройсіВїі Затем производят дальнейшее расширение скважины в направлении падения и вое стания пород 1 з п ф-лы, 2 ил to о со *' ' , ) ' . ; 1270341 1 Изобретение относится к горному делу, а именно к проходке вертикальных стволов шахт с помощью струговых устройств Цель изобретения — предотвращение отклонения ствола от проектной трассы при проходке в наклонно залегающих породах разной крепости На фиг. I показан ствол, проходимый по предлагаемому способу, продольный; на фиг 2 — то же, поперечный разрез По оси будущего ствола бурят передовую скважину 1, расширяют ее струговым устройством в направлениях простирания пластов до образования выемок 2 за контуром 3 ствола В выемки 2 опускают с поверхности направляющие, например, швеллерные колонны 4, опирают на последние катки устройства и расширяют скважину в направлениях падения и восстания пород. Формула изобретения 1. Способ проходки ствола, включающий бурение с'кважины и ее расширение при вертикальном перемещении стругового 5 устройства, отличающийся тем, что, с целью предотвращения отклонений ствола от проектной трассы при проходке в наклонно залегающих породах разной крепости, первоначально скважину расширяют в направ10 лении простирания пород до образования щели, выходящей за контур ствола, и выполняют дальнейшее расширение скважины в направлении падения и восстания пород, а перемещение стругового устройства про15 изводят по боковым стенкам щели. 2. Способ по и I, отличающийся тем, что на боковых стенках щели монтируют направляющие для перемещения по ним стругового устройства. Фиг! -т Составитель Л Черепенкина р И Сегляник Техред И Верес Корректор Т Колб Заказ 6214/30 Тираж 470 Подписное В Н И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент:», г Ужгород, ул Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for shaft sinking
Автори англійськоюHei Borys Oleksandrovych
Назва патенту російськоюСпособ прохождения ствола
Автори російськоюГей Борис Александрович
МПК / Мітки
МПК: E21D 1/00
Мітки: спосіб, проходження, стовбура
