Захисна конструкція для прорізів

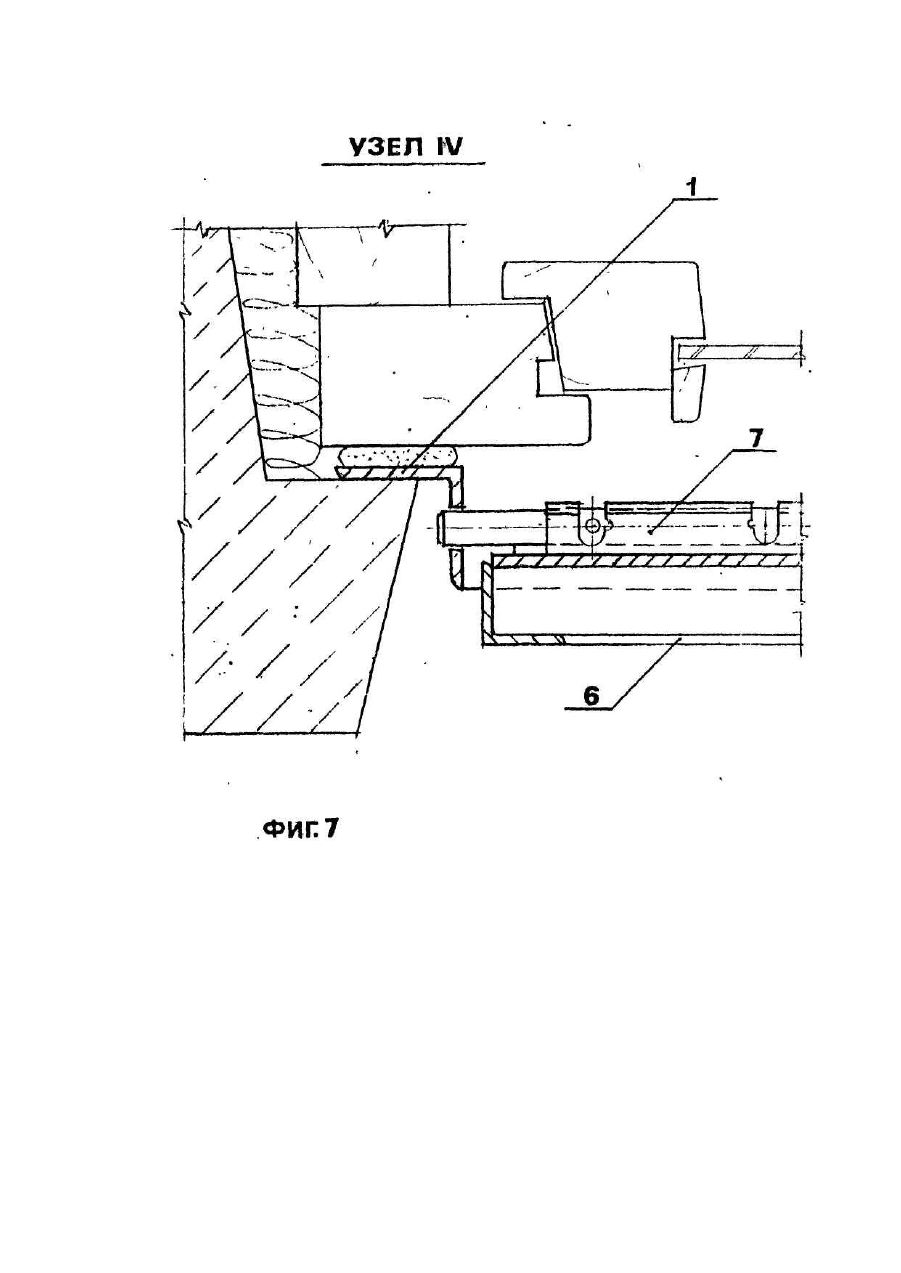

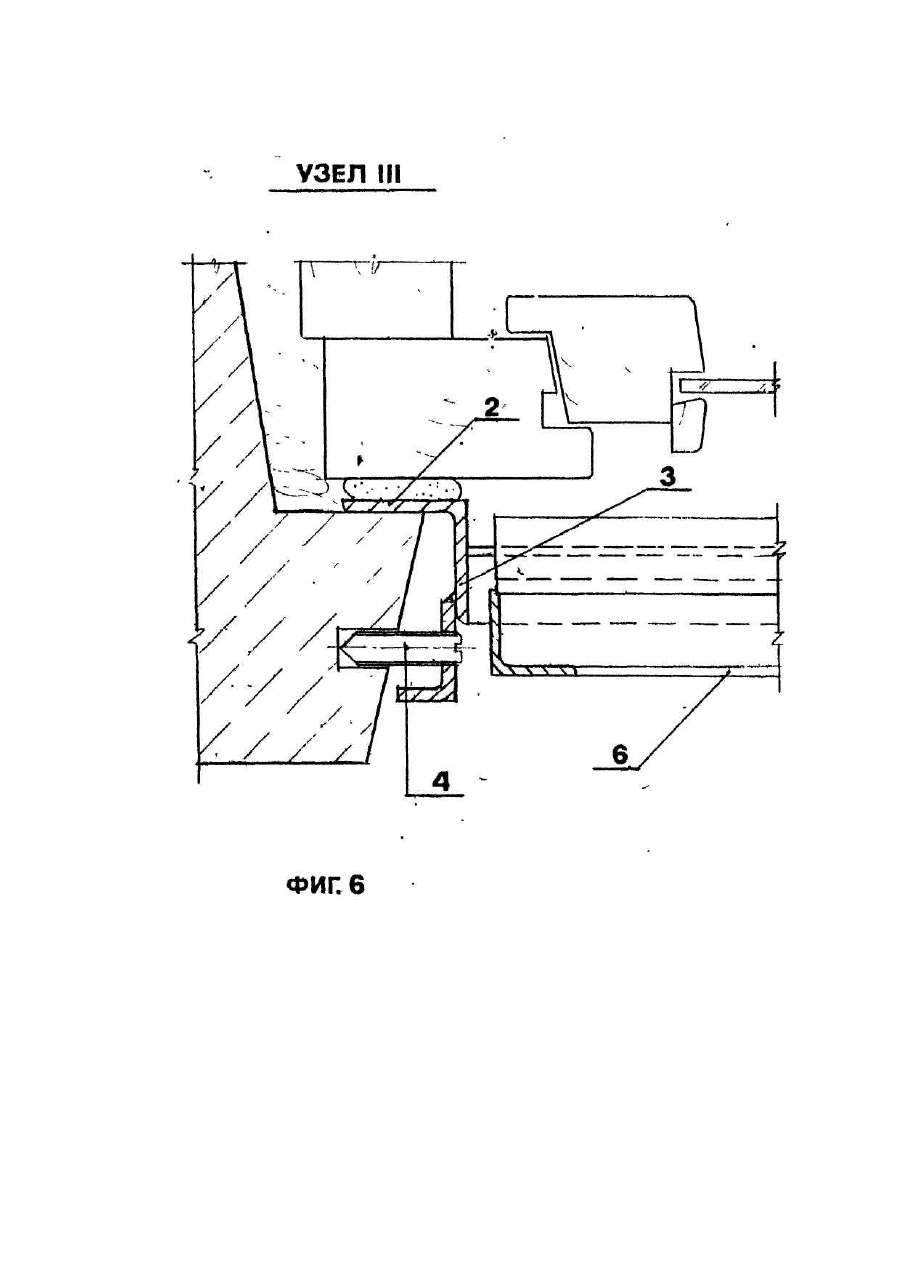

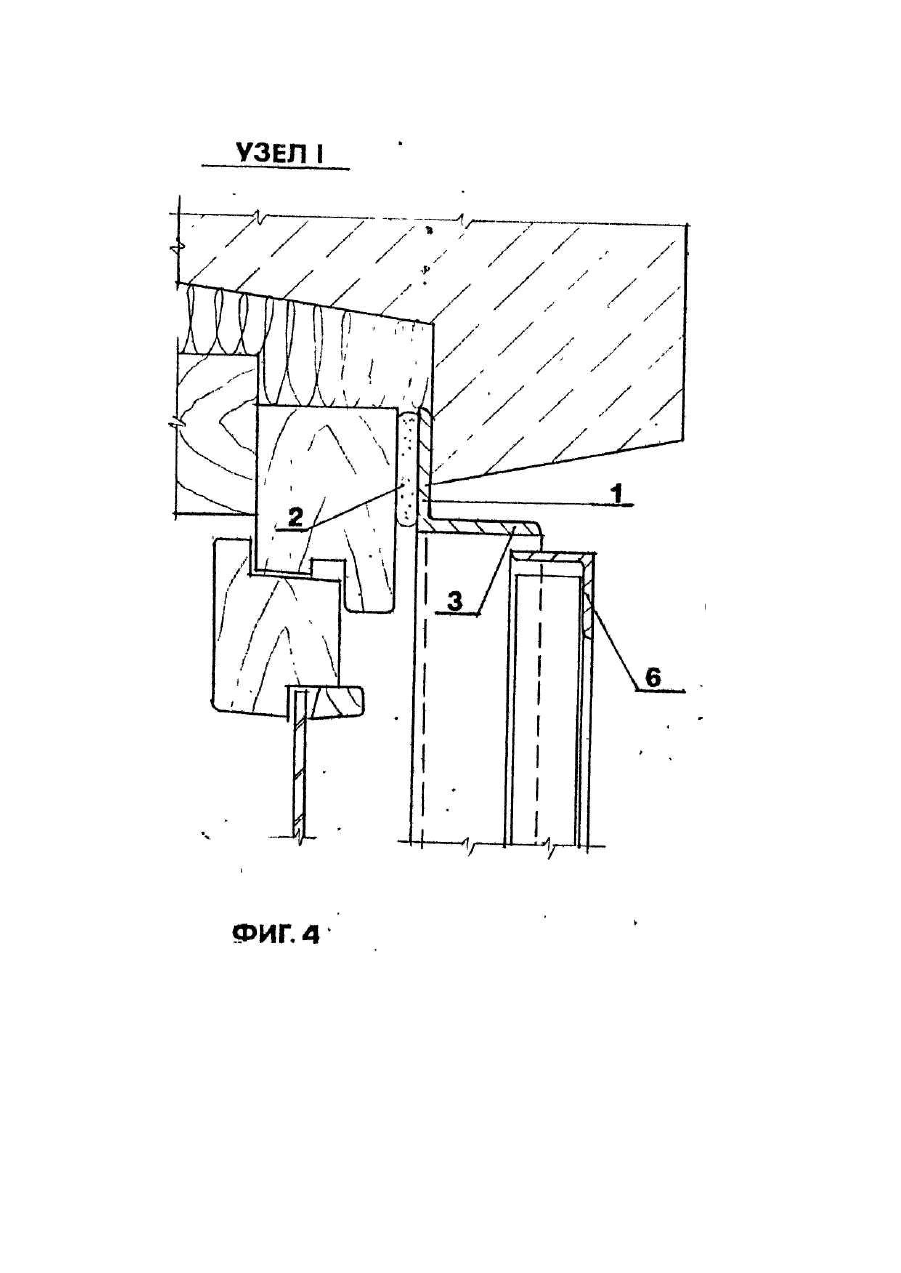

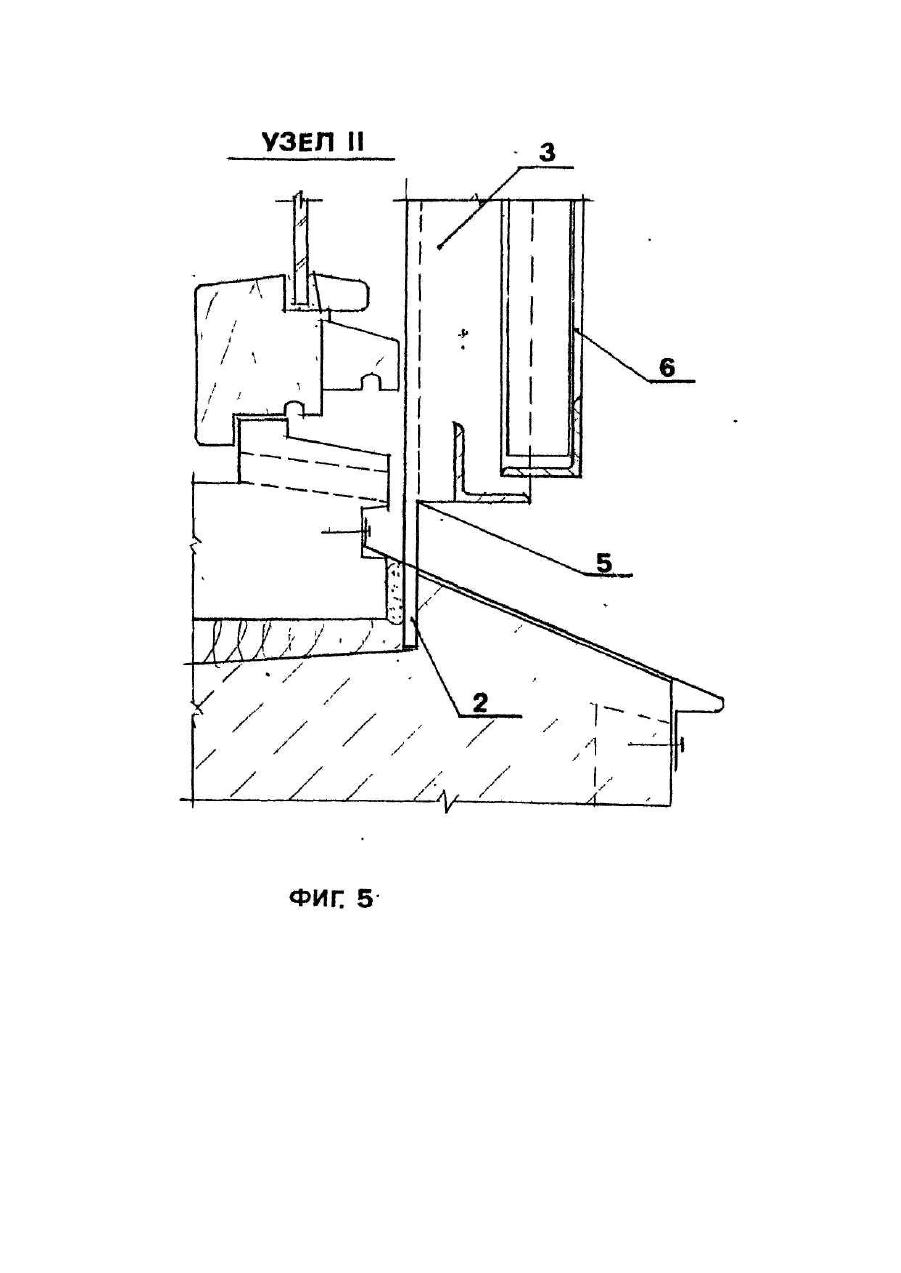

Изобретение относится к строительству и может быть широко использовано для установки в проемах окон и дверей жилых и общественных зданий массового строительства. Известна защитная решетка, содержащая коробку и трубчатую раму с горизонтальными и вертикальными элементами, установленными в отверстия рамы. Через отверстия вертикальные и горизонтальные элементы свободно проходят от одной кромки решетки к другой [1]. Такая решетка может устанавливаться в проемы дверей и окон, выполняет защитные функции, однако требует специального крепления в проемах, включая сварочные работы. Наиболее близким из известных является устройство для крепления дверных и оконных коробок в проеме стеновой панели [2] Устройство включает замоноличенную эластичн ую полую тр убу, в отверстие которой под усилием введены фиксаторы, закрепляющие блоки в проеме. Такое устройство повышает надежность крепления дверных и оконных блоков в ограждающих конструкциях, однакo связано с использованием специального приспособления для крепления трубок, что требует внесения изменения в конструкцию стеновой панели. Применение такого устройства для защитных конструкций, например решеток для окон и дверей, связано с необходимостью внесения изменений в конструкцию стеновых панелей для первых этажей жилых домов, тогда как конструкция стеновых панелей для всех остальных этажей со стандартными изделиями остается неизменной. Это связано с необходимостью специальной маркировки стеновых панелей для первых и всех остальных этажей, а также их отдельным складированием, транспортировке и монтаже, что в значительной мере 2 усложняет строительный процесс. Кроме того такая конструкция крепления не может быть применена в многослойных железобетонных панелях (сопротивление теплопередаче для Украины R0 - 2,5 м 2ч°/Вт), где слишком тонкий наружный защитный железобетонный Слой, а далее расположенный утеплитель, к которому нет возможности закрепиться. В основу изобретения положена задача создать защитную конструкцию для проемов, которая позволила бы повысить надежность защиты и удобство крепления этой конструкции для проемов окон и дверей жилых и общественных зданий. Поставленная задача решается за счет того, что защитная конструкция для проемов, включающая коробку, створки и элементы крепления, отличается тем, что замкнутый контур коробки выполнен из развернутых полками наружу уголков таким образом, что одна полка уголков коробки примыкает к выступающей четверти стены по периметру проема, а другая находится в проеме, обрамляя выступающую четверть стены, причем полка, находящаяся в проеме, снабжена элементами крепления, действующими враспор между замкнутым контуром коробки и выступающей четвертью стены, например винтами без головок со шлицом, при этом защитная конструкция в проеме стены жестко удерживается за счет полок, примыкающих в выступающей четверти стены, от взломных нагрузок, действующи х наружу и распорных элементов крепления - от взломных нагрузок, действующи х вн утрь здания. Также защитная конструкция для проемов отличается тем, что при монтаже ее в оконных проемах, на стойках коробки на глубину четверти стены выполнены срезы части полки, находящейся в проеме, с возможностью установки под нижним горизонтальным уголком коробки слива для Отвода влаги от атмосферных осадков. На фиг.1 представлена защитная конструкция для проемов, общий вид; на фиг.2 горизонтальный разрез конструкции согласно фиг.1; на фиг.3 - вертикальный разрез конструкции согласно фиг.1; на фиг,4 - вер хний узел защитной конструкции; на фиг.5 -нижний узел защитной конструкции; на фиг.6 - боковой узел защитной конструкции с элементами крепления, действующими враспор; на фиг.7 - боковой узел защитной конструкции с фиксирующим шпингалетом. Защитная конструкция для проемов содержит металлическую коробку 1 из развернуты х полками наружу уголков, при этом полки 2 примыкают к выступающей четверти стены, а полки 3 находятся в проеме. Коробка снабжена элементами крепления 4, причем полки 3 в нижней части имеют срезы 5. К коробке 1 на петлях крепятся створки 6, которые фиксируются в закрытом положении шпингалетами. Защитная конструкция для проемов монтируется в процессе строительства в проемы окон или дверей таким образом, что ее нижняя часть полками 2 коробки 1 устанавливается на нижний откос проема. При этом полки 3, имеющие срез 5, не препятствуют установке слива, который как правило крепится к оконной коробке. Кроме нижней части проема коробка 1 полками 2 плотно примыкает по периметру к выступающей четверти стены. С помощью элементов крепления 4 производится сначала предварительная, а затем окончательная фиксация всей конструкции. Створки 6 к коробке 1 закреплены на петлях и могут при необходимости открываться. В закрытом положении они фиксируются шпингалетами 7 и при необходимости запирающими устройствами (врезными или навесными стандартными замками). Заполнением створок 6 могут быть решетки различного членения или ударопрочного стекла. Открывание створок на окнах необходимо в процессе эксплуатации здания при чистке стекол, покраске окон, либо при пожарных работах. Защитная конструкция для проемов обеспечивает эффективное сопротивление статическим и ударным нагрузкам, действующим снаружи во внутреннюю сторону, за счет элементов крепления 4 (даже если они не входят в откос четверти) и действующим снаружи или изнутри в наружную сторону за счет захва тов четвертей стены полками 2. В процессе монтажа таких защитных конструкций не требуются сварные работы и для первых этажей зданий, как и для всех остальных, применяются типовые стеновые панели, без дополнительных закладных деталей, что важно в индустриальном строительстве (случайная установка рядовой панели на первом этапе не усложняет крепление защитных конструкций).
