Багатошарова конструкція

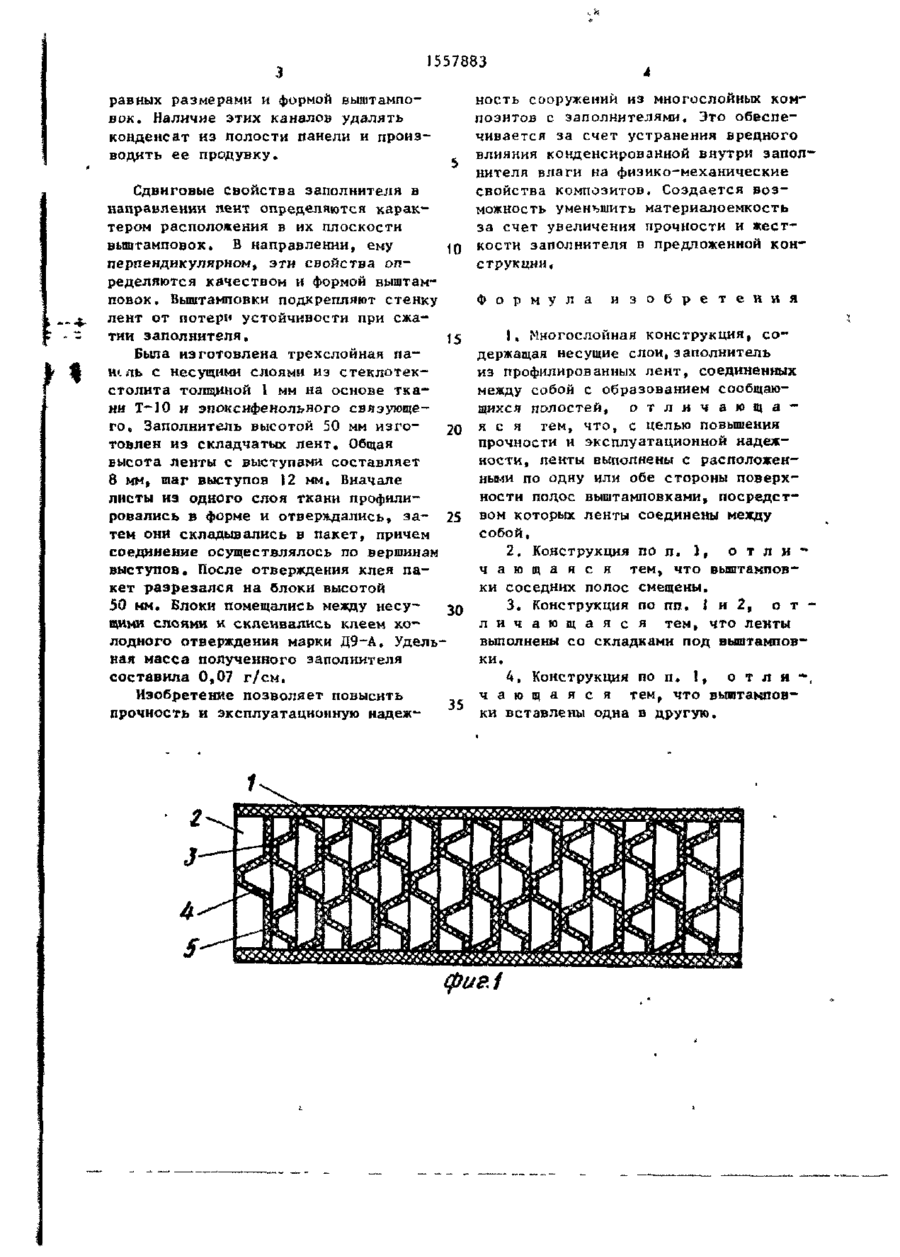

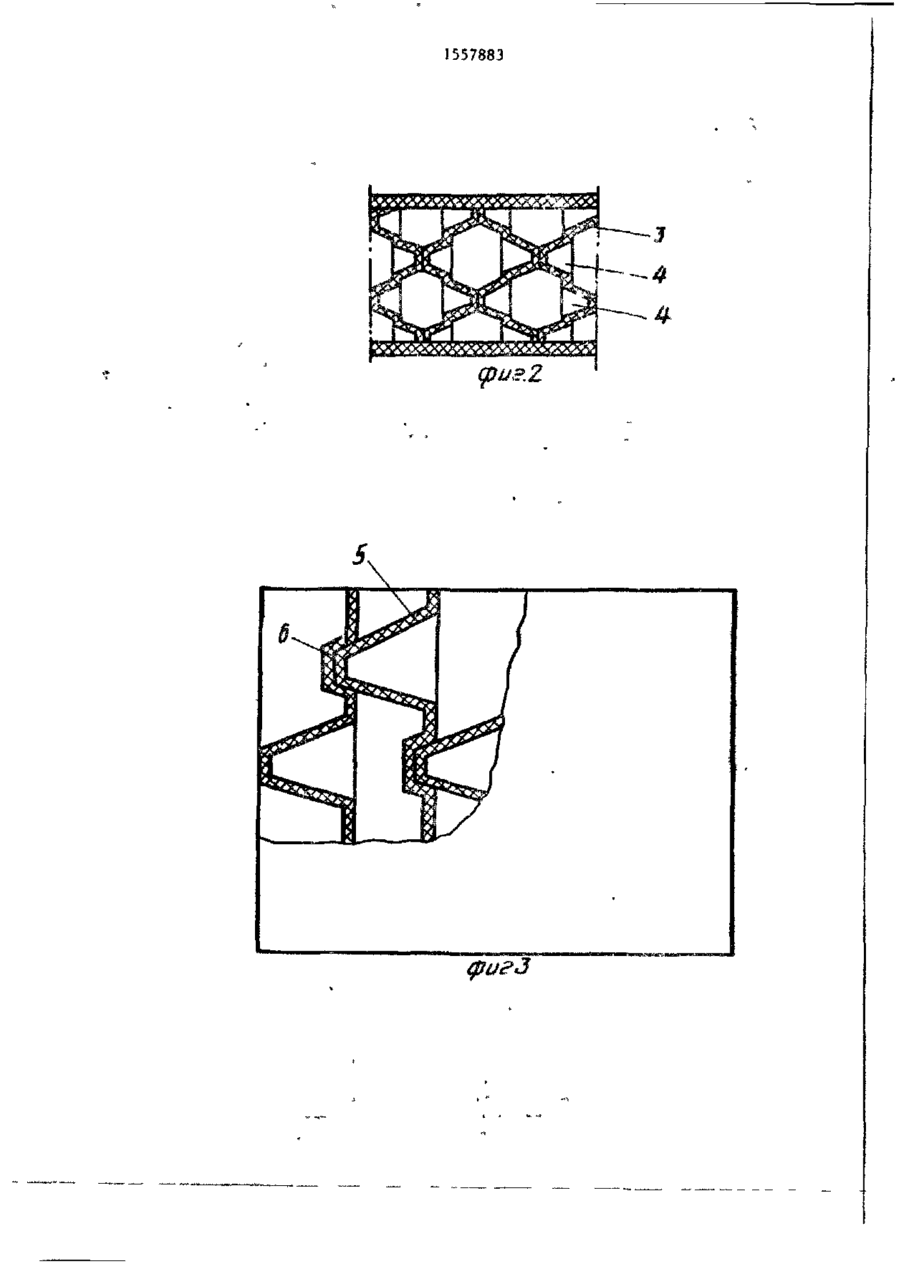

Изобретение относится к стро Изобретение относится к строительству и радиотехнике и может быть использовано при строительстве радиопрозрачных укрытий, а также в авиаи судостроении и других областях техники. Цель изобретения - повышение прочности и эксплуатационной надежности. На фиг. 1 показан фрагмент поперечного сечения по высоте слоистой конструкции с заполнителем, составленным из лент с односторонними зыштамповками; на фиг. 2 - фрагмент поперечного сечения по высоте слоистой конструкции с заполнителем,составленным из лент с двухсторонними выштамповками; на фиг. 3 - слоистая панель, план с частичным вырывом (вид сверху на слоистую панель); на фиг. 4 фрагмент поперечного сечения по высоте слоистой конструкции с заполнителем из лент с выштамповками, вставленными одна в другую. 14-90 ительству и радиотехнике и может быть использовано при строительстве радиопрозрачных укрытий. Цель изобретения повышение прочности и эксплуатационной надежности многослойных конструкций. Многослойная конструкция состоит из несущих слоев 1 и заполнителя 2 из соединенных между собой профилированных лент 3. На лентах вы- г * полнены выштамловки в виде расположенных по одну или по обе стороны полос выступов 4, которые путем склей ки по своим вершинам 5 соединяют профилированные ленты 3. 2 з.п, ф-лы, 4 ил. Многослойная конструкция состоит из несущих слоев I и заполнителя 2 из соединенных между собой профилированных лент 3. На лентах содержатся выштамповки в виде выступов 4, которые путем склейки по своим вершинам 5 соединяют профилированные ленты 3. Возможна конструкция с заполнителем из лент 3, содержащих выштамповки 4 в виде выступов, расположенных по обе стороны ленты (фиг. 2 ) . Ленты могут быть соединены выштамповками 5, входящими в складки 6. Возможно соединение полос при помощи сквозных выштамповок 7, входящих во впадины 8 у основания выштамповок соседней ленты (фиг. 4 ) , Ленты 3, соединенные при помощи выступов 4, образуют прослойку заполнителя между несущими слоями (обшивками), содержащую каналы. Размеры этих каналов определяются при прочих 557883 равных размерами и формой выштамповок. Наличие этих каналов удалять конденсат из полости панели и производить ее продувку. ность сооружений из многослойных композитов с заполнителями. Это обеспечивается за счет устранения вредного влияния конденсированной внутри запол* нителя влаги на физико-механические свойства композитов. Создается в о з можность уменьшить материалоемкость за счет увеличения прочности и жест10 кости заполнителя в предложенной конструкции. Сдвиговые свойства заполнителя в направлении лент определяются характером расположения в их плоскости выттамповок. В направлении, ему перпендикулярном, эти свойства определяются качеством и формой выштамповок. Выштамповки подкрепляют стенку лент от потер» устойчивости при сжатни заполнителя. 15 Была изготовлена трехслойная паш л ь с несущими слоями из стеклотекстолита толщиной 1 мм на основе ткани Т-10 и эпоксифенольного связующего» Заполнитель высотой 50 мм изго20 товлен из складчатых лент. Общая высота ленты с выступами составляет 8 мм, таг выступов 12 мм. Вначале листы из одного слоя ткани профилировались в форме и отверждались, за- 25 тем они складывались в пакет, причем соединение осуществлялось по вершинам выступов. После отверждения клея пакет разрезался на блоки высотой 50 мм. Блоки помещались между несу30 щими слоями и склеивались клеем холодного отверждения марки Д9-А. Удельная масса полученного заполнителя составила 0,07 г/см. Изобретение позволяет повысить прочность и эксплуатационную надеж Ф о р м у л а и з о б р е т е н и я 1, Многослойная конструкция, с о держащая несущие слои, заполнитель из профилированных лент, соединенных между собой с образованием сообщающихся полостей, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности и эксплуатационной надежности, ленты выполнены с расположенными по одну или обе стороны поверхности подос выштамповками» посредством которых ленты соединены между собой, 2 , Конструкция по п . 1, о т л и ч а ю щ а я с я тем, что выштамповки соседних полос смещены. 3, Конструкция по пп. Ї и 2, отл и ч а ю щ а я с я тем» что ленты выполнены со складками под выштамповки. А, Конструкция по п. 1, о т л и ч а ю щ а я с я тем, что выштампов35 ки вставлены одна в другую. фигі 557883 1557883 фиг if Редактор В. Трубченко Составитель Е, Чернявская Техред Л.Олийнык Корректор С, Заказ 871/ДСП Тираж 237 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР JI3O35, Москва, Ж-35, Раушская наб., д. 4/5 Производитвенно-издательский комбинат "Патент", г. Ужгород, ул. Татарина, 101
