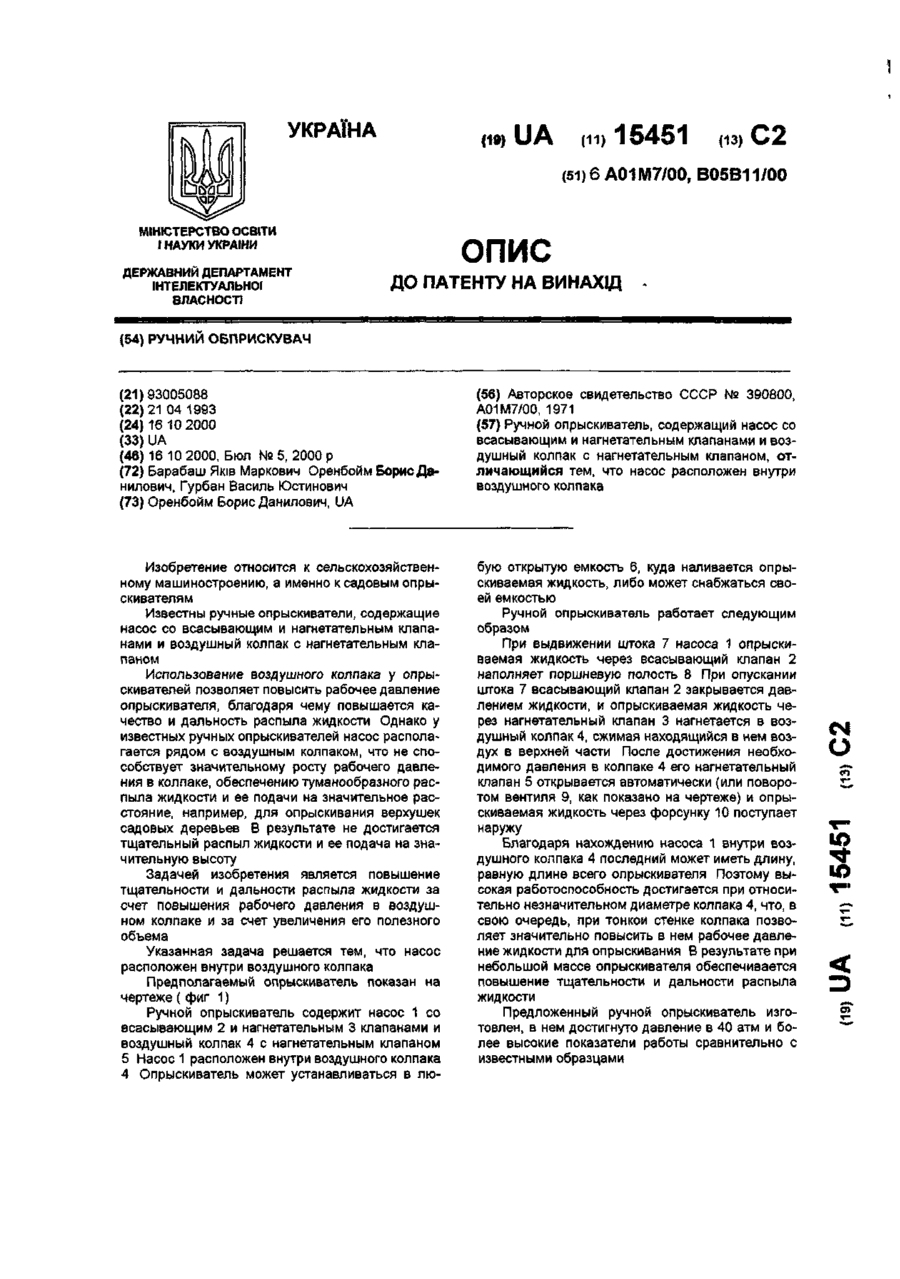

Ручний обприскувач

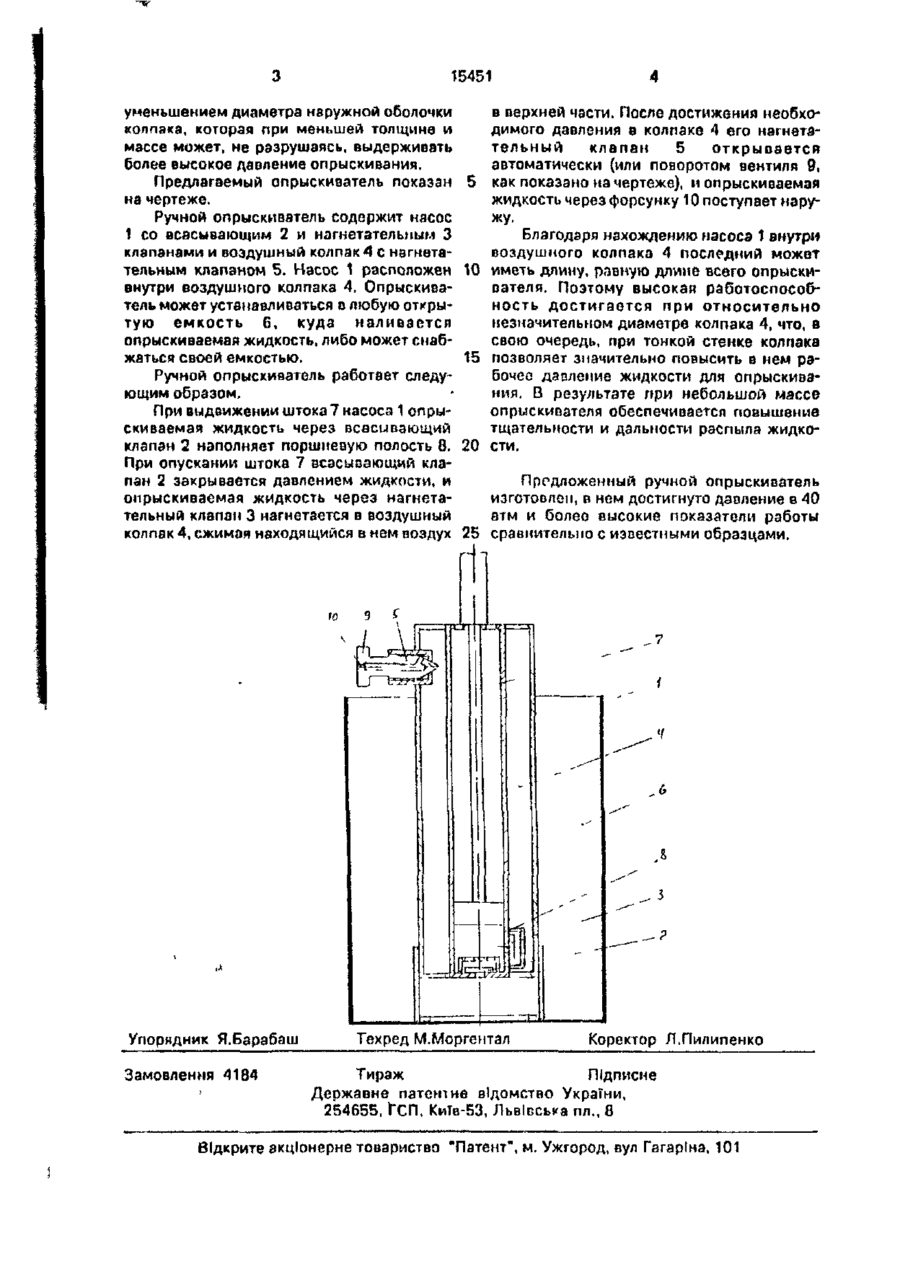

Ручной опрыскиватель, содержащий насос со всасывающим и нагнетательным клапанами и воздушный колпак с нагнетательным клапаном, отличающийся тем, что насос расположен внутри воздушного колпака Изобретение относится к сельскохозяйственному машиностроению, а именно к садовым опрыскивателям Известны ручные опрыскиватели, содержащие насос со всасывающим и нагнетательным клапанами и воздушный колпак с нагнетательным клапаном Использование воздушного колпака у опрыскивателей позволяет повысить рабочее давление опрыскивателя, благодаря чему повышается качество и дальность распыла жидкости Однако у известных ручных опрыскивателей насос располагается рядом с воздушным колпаком, что не способствует значительному росту рабочего давления в колпаке, обеспечению туманообразного распыла жидкости и ее подачи на значительное расстояние, например, для опрыскивания верхушек садовых деревьев В результате не достигается тщательный распыл жидкости и ее подача на значительную высоту Задачей изобретения является повышение тщательности и дальности распыла жидкости за счет повышения рабочего давления в воздушном колпаке и за счет увеличения его полезного объема Указанная задача решается тем, что насос расположен внутри воздушного колпака Предполагаемый опрыскиватель показан на чертеже ( фиг 1) Ручной опрыскиватель содержит насос 1 со всасывающим 2 и нагнетательным 3 клапанами и воздушный колпак 4 с нагнетательным клапаном 5 Насос 1 расположен внутри воздушного колпака 4 Опрыскиватель может устанавливаться в лю бую открытую емкость 6, куда наливается опрыскиваемая жидкость, либо может снабжаться своей емкостью Ручной опрыскиватель работает следующим образом При выдвижении штока 7 насоса 1 опрыскиваемая жидкость через всасывающий клапан 2 наполняет поршневую полость 8 При опускании штока 7 всасывающий клапан 2 закрывается давлением жидкости, и опрыскиваемая жидкость через нагнетательный клапан 3 нагнетается в воздушный колпак 4, сжимая находящийся в нем воздух в верхней части После достижения необходимого давления в колпаке 4 его нагнетательный клапан 5 открывается автоматически (или поворотом вентиля 9, как показано на чертеже) и опрыскиваемая жидкость через форсунку 10 поступает наружу Благодаря нахождению насоса 1 внутри воздушного колпака 4 последний может иметь длину, равную длине всего опрыскивателя Поэтому высокая работоспособность достигается при относительно незначительном диаметре колпака 4, что, в свою очередь, при тонкой стенке колпака позволяет значительно повысить в нем рабочее давление жидкости для опрыскивания В результате при небольшой массе опрыскивателя обеспечивается повышение тщательности и дальности распыла жидкости Предложенный ручной опрыскиватель изготовлен, в нем достигнуто давление в 40 атм и более высокие показатели работы сравнительно с известными образцами (33) UA (46) 16 10 2000, Бюл № 5, 2000 р (72) Барабаш Яків Маркович Оренбойм Борис Данилович, Гурбан Василь Юстинович (73) Оренбойм Борис Данилович, UA О ю ID и У 2001 р Формат 60x84 1/8 Обсяг 0,ос6оЬг\ -вид арк Тираж 50 прим З а м _ УкріНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
