Hасос-обприскувач з ручhим приводом

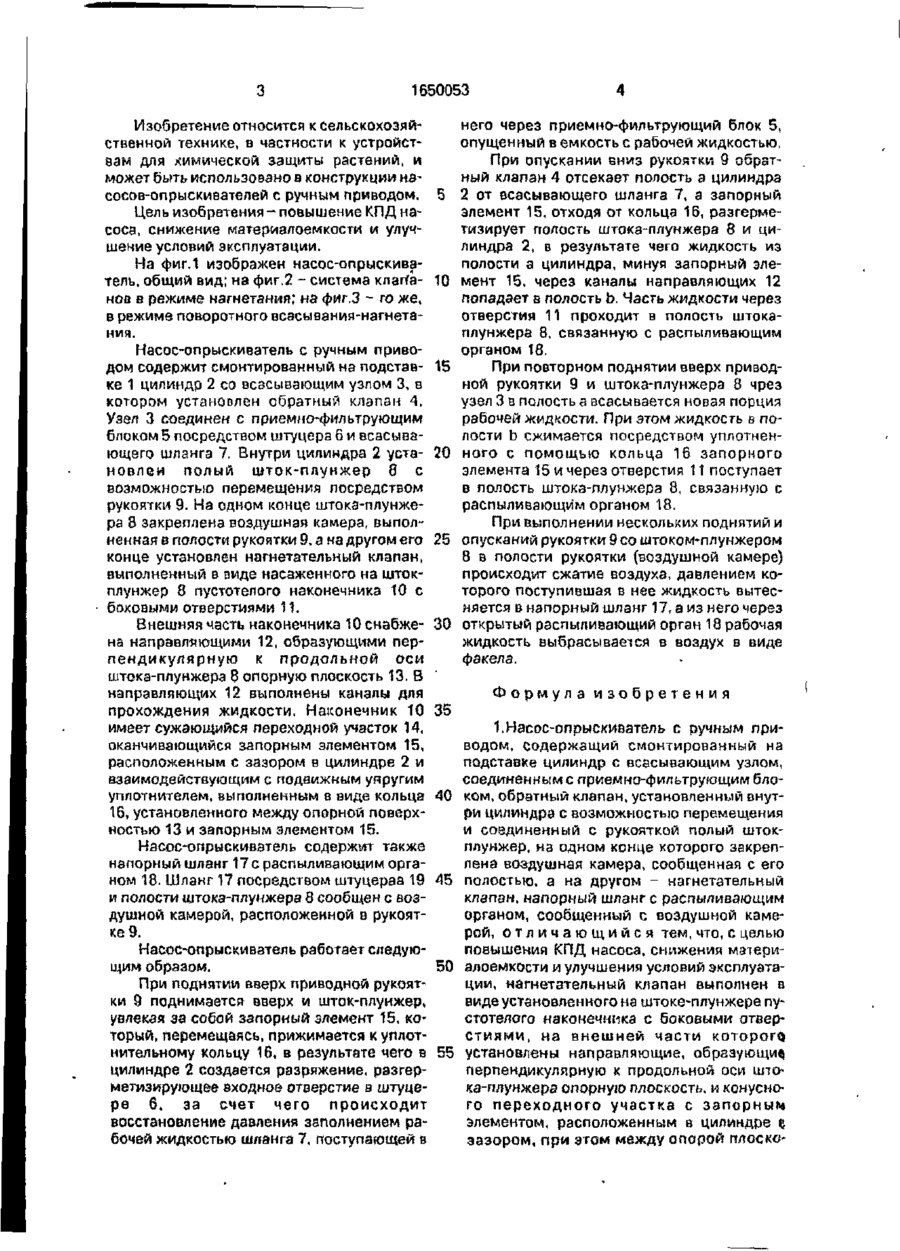

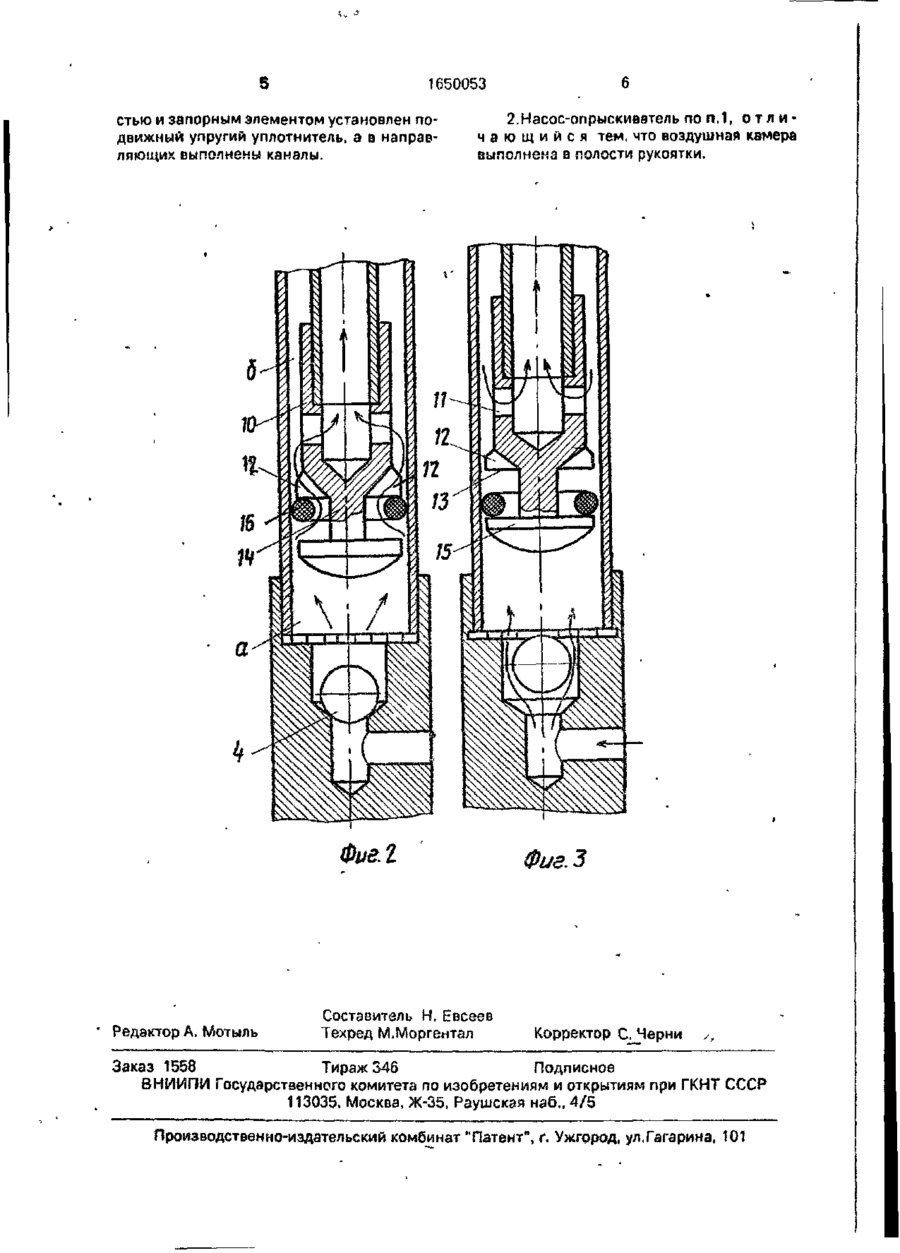

Изобретение относится к сельскохозяйственной технике, в частности к устройствам для химической защоты растений w может быть использовано в конструкции насосов-опрыскмвётгелей с ручным приводом Цель изобретений - повышение КПД насоса, снижение материалоемкости и улучшение условий эксплуатации. Насос-опрыскиватель содержит цилиндр 2 со всасывающим узлом 3, в котором установлен обратный клапан 4, Внутри цилиндра 2 установлен полый шток-плунжер 8 с возможностью перемещения посредством рукоятки 9, в полости которой выполнена воздушная камера и которая закреплена на одном конце штокацилиндра 8. На другом его конце установлен нагнетательный клапан, выполненный в виде насаженного на шток-плунжер 8 пустотелого наконечника 10 с боковыми отверстиями. Внешняя часть наконечника І 0 снабжена направляющими, в которых выполнены каналы для прочолсдгния рабочей жидкосш. Наконечник 10 имеет сужающийся переходный участок, заканчивающийся запорный .элементом, расположенным с зазором в цилиндре 2, Между опорной поверхностью и запорным элементом установлен упругий уплотнияельный элемент, выполненный в виде кольца 16. 1 з.п.ф-лы, 3 ил. 5 0U3.1 1650053 Изобретение относится к сельскохозяйственной технике, в частности к устройствам для химической защиты растений, и может быть использовано а конструкции насосов-опрыскивателей с ручным приводом. 5 Цель изобретения - повышение КПД насоса, снижение материалоемкости и улучшение условий эксплуатации. На фиг.1 изображен насос-опрыскиватель, общий вид; на фиг.2 - система клагіа- 10 нов в режиме нагнетания; на фиг,3 - го же, в режиме поворотного всасывания-нагнетания. Насос-опрыскиватель с ручным приводом содержит смонтированный на подстав- 15 ке 1 цилиндр 2 со всасывающим узлом 3, в котором установлен обратный клапан 4. Узел 3 соединен с приемно-фильтрующим блоком 5 посредством штуцера 6 и всасывающего шланга 7. Внутри цилиндра 2 уста- 20 новлен полый шток-плунжер 8 с возможностью перемещения посредством рукоятки 9. На одном конце штока-плунжера 8 закреплена воздушная камера, выполненная в полости рукоятки 9, а на другом его 25 конце установлен нагнетательный клапан, выполненный в виде насаженного на штокплунжер 8 пустотелого наконечника 10 с боковыми отверстиями 11. Внешняя часть наконечника 10 снабже- 30 на направляющими 12, образующими перпендикулярную к продольной оси штока-плунжера 8 опорную плоскость 13. В направляющих 12 выполнены каналы для прохождения жидкости. Наконечник 10 35 имеет сужающийся переходной участок 14, оканчивающийся запорным элементом 15, расположенным с зазором в цилиндре 2 и взаимодействующим с подвижным упругим уплотнителем, выполненным в виде кольца 40 16, установленного между опорной поверхностью 13 и запорным элементом 15. Насос-опрыскиватель содержит также напорный шланг 17с раслыливающим органом 18. Шланг 17 посредством штуцераа 19 45 и полости штока-плуижера 8 сообщен с воздушной камерой, расположенной в рукоятке 9. Насос-опрыскиватель работает следующим образом. 50 При поднятии вверх приводной рукоятки 9 поднимается вверх и шток-плунжер, увлекай за собой запорный элемент 15, который, перемещаясь, прижимается к уплотнительному кольцу 16, в результате чего в 55 цилиндре 2 создается разряжение, разгерметизирующее входное отверстие а штуцере 6, за счет чего происходит восстановление давления заполнением рабочей жидкостью шланга 7, поступающей в него через приемно-фильтрующий блок 5, опущенный в емкость с рабочей жидкостью. При опускании вниз рукоятки 9 обратный клапан 4 отсекает полость а цилиндра 2 от всасывающего шланга 7, а запорный элемент 15, отходя от кольца 16, разгерметизирует полость штока-плунжера 8 и цилиндра 2, в результате чего жидкость из полости а цилиндра, минуя запорный элемент 15, через каналы направляющих 12 попадает в полость Ь, Часть жидкости через отверстия 11 проходит в полость штокаплунжера 8, связанную с распыливающим органом 18. При повторном поднятии вверх приводной рукоятки 9 и штока-плунжера 8 чрез узел 3 в полость а всасывается новая порция рабочей жидкости. При этом жидкость в полости b сжимается посредством уплотненного с помощью кольца 16 запорного элемента 15 и через отверстия 11 поступает в полость штока-плунжера 8, связанную с распыливающим органом 18. При выполнении нескольких поднятий и опусканий рукоятки 9 со штоком~плунжером 8 в полости рукоятки (воздушной камере) происходит сжатие воздуха, давлением которого поступившая в нее жидкость вытесняется в напорный шланг 17, а из него через открытый распылиеающий орган 18 рабочая жидкость выбрасывается в воздух в виде факела. Формула изобретения 1.Насос-опрыскиватель с ручным приводом, содержащий смонтированный на подставке цилиндр с всасывающим узлом, соединенным с приемно-фильтрующим блоком, обратный клапан, установленный внутри цилиндра с возможностью перемещения и соединенный с рукояткой полый штокллунжер, на одном конце которого закреплена воздушная камера, сообщенная с его полостью, а на другом - нагнетательный клапан, напорный шланге распыливающим органом, сообщенный с воздушной камерой, о т л и ч а ю щ и й с я тем, что, с целью повышения КПД насоса, снижения маіериалоемкости и улучшения условий эксплуатации, нагнетательный клапан выполнен в виде установленного на штоке-плунжере пустотелого наконечника с боковыми отверстиями, на внешней части которого установлены направляющие, образующие Перпендикулярную К ПРОДОЛЬНОЙ ОСИ НЛО' ка-ллунжера опорную плоскость, и конусного переходного участка с запорные элементом, расположенным в цилиндре е зазором, при этом между опорой плоско 1650053 стью и запорным элементом установлен подвижный упругий уплотнитель, а в направляющих выполнены каналы. 2.Насос-опрыскиватель по п.1, о т л и ч а ю щ и й с я тем, что воздушная камера выполнена в полости рукоятки. ФигЛ Редактор А. Мотыль Составитель Н. Евсеев Техред М.Моргеитал Фиа.З Корректор С. Черни Заказ 1558 Тираж 346 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
