Пристрій пожежної телесигналізації з цифровою індикацією місця загоряння

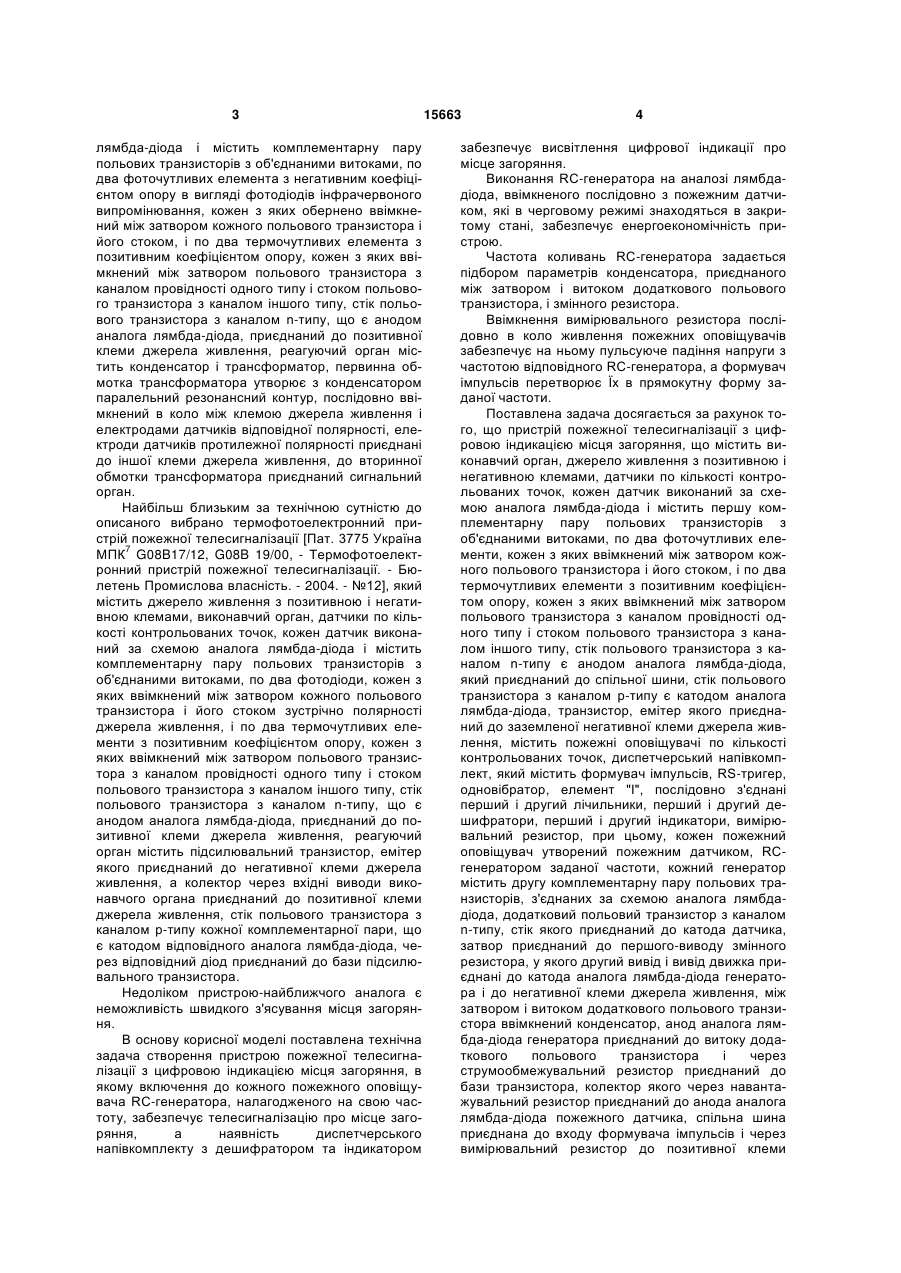

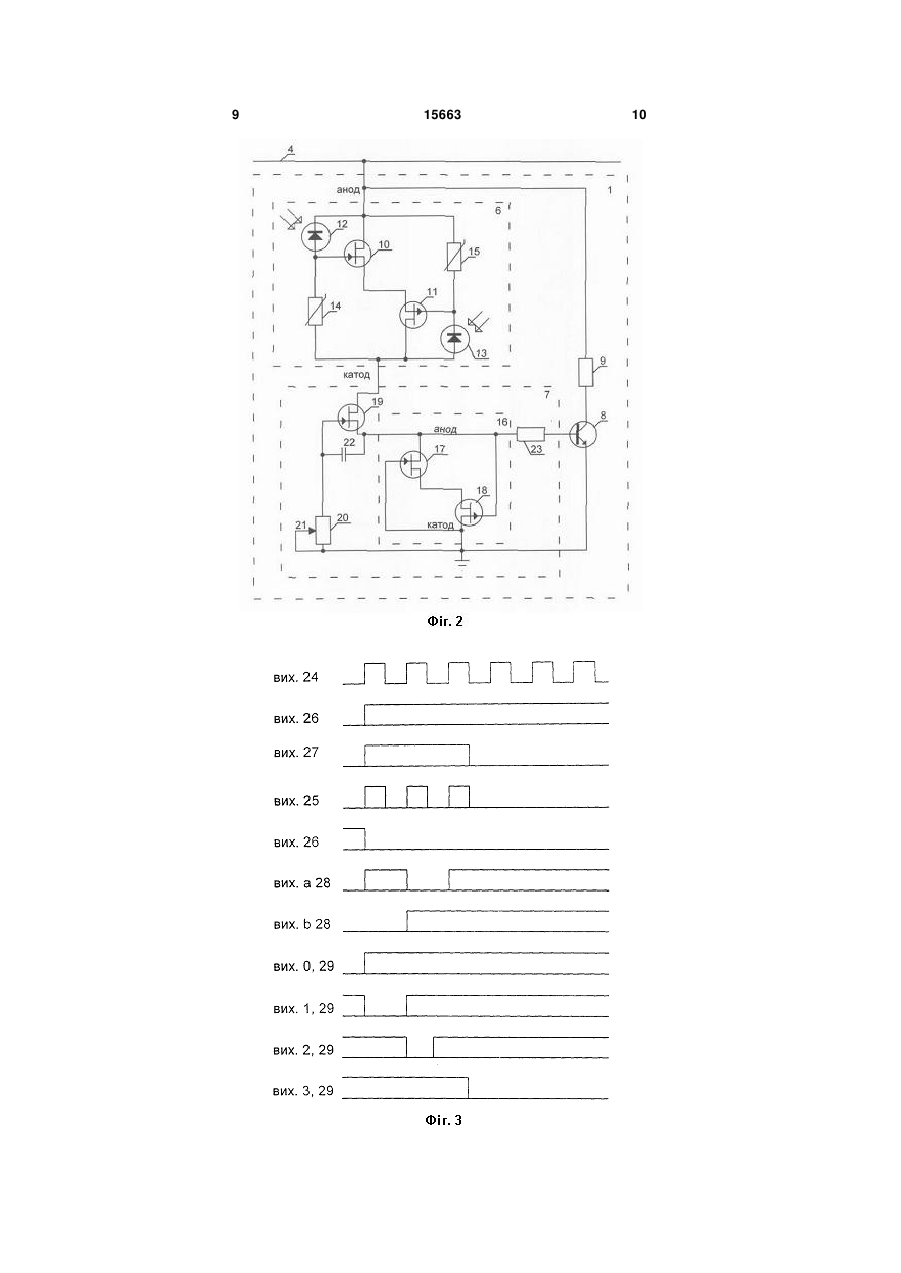

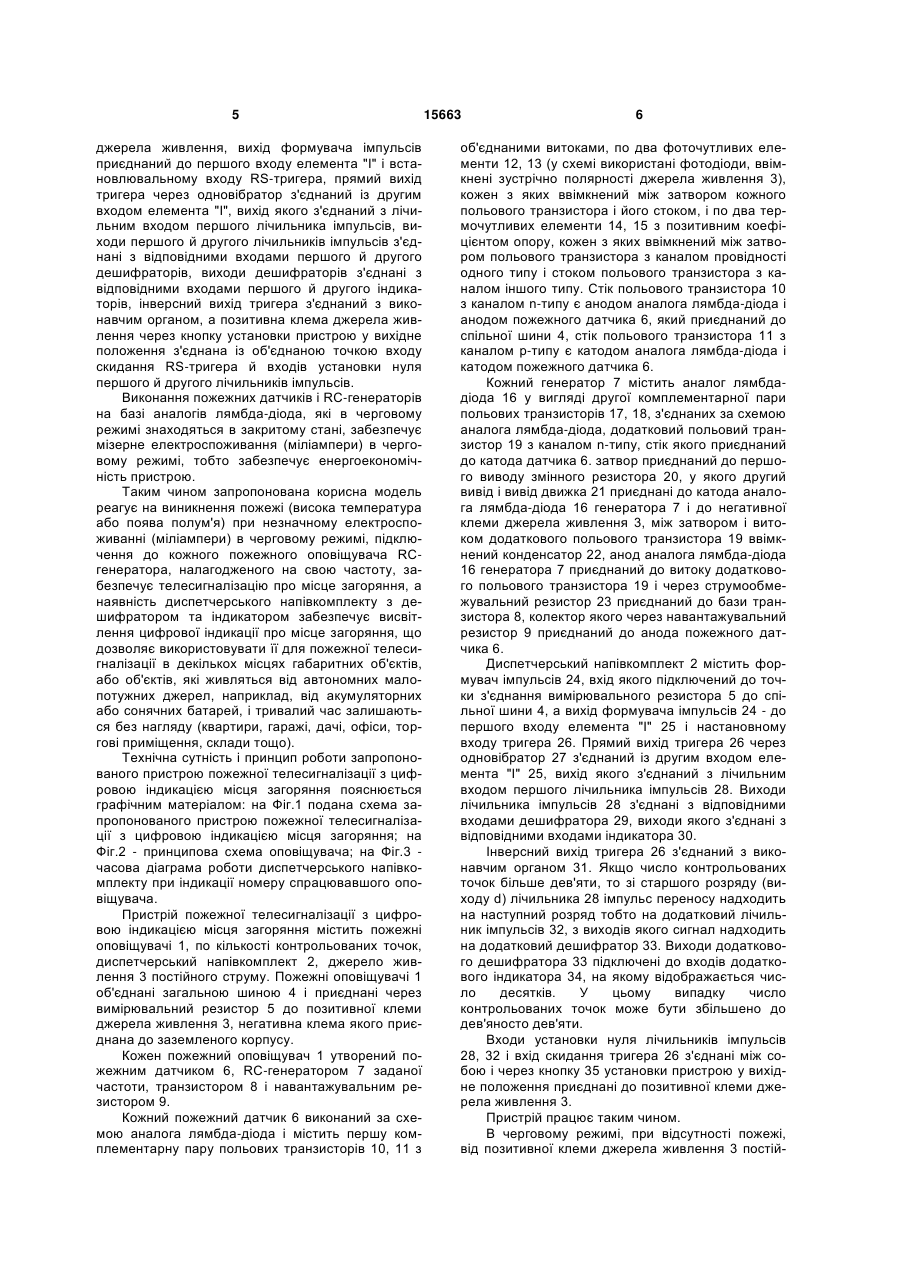

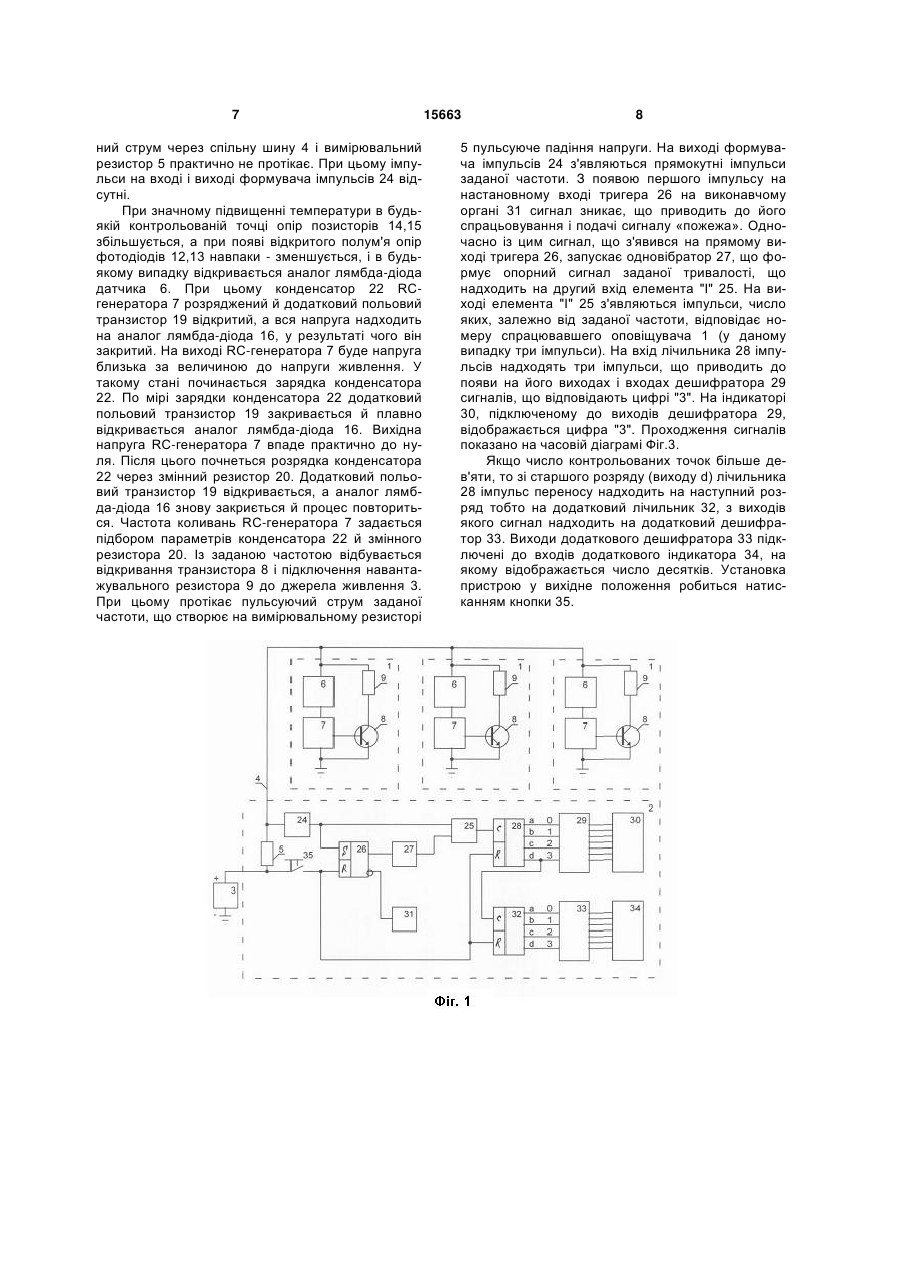

Пристрій пожежної телесигналізації з цифровою індикацією місця загоряння, що містить виконавчий орган, джерело живлення з позитивною і негативною клемами, датчики по кількості контрольованих точок, кожен датчик виконаний за схемою аналога лямбда-діода і містить комплементарну пару польових транзисторів з об'єднаними витоками, по два фоточутливих елементи, кожен з яких ввімкнений між затвором кожного польового транзистора і його стоком, і по два термочутливих елементи з позитивним коефіцієнтом опору, кожен з яких ввімкнений між затвором польового транзистора з каналом провідності одного типу і стоком польового транзистора з каналом іншого типу, стік польового транзистора з каналом n-типу є анодом аналога лямбда-діода, який приєднаний до спільної шини, стік польового транзистора з каналом ртипу є катодом аналога лямбда-діода, транзистор, емітер якого приєднаний до заземленої негативної клеми джерела живлення, який відрізняється тим, що він містить пожежні оповіщувачі по кількості контрольованих точок, диспетчерський напівкомплект, який містить формувач імпульсів, RSтригер, одновібратор, елемент І, послідовно з'єднані перший і другий лічильники, перший і другий дешифратори, перший і другий індикатори, вимірювальний резистор, при цьому кожен пожежний оповіщувач утворений пожежним датчиком, RC U 2 UA 1 3 лямбда-діода і містить комплементарну пару польових транзисторів з об'єднаними витоками, по два фоточутливих елемента з негативним коефіцієнтом опору в вигляді фотодіодів інфрачервоного випромінювання, кожен з яких обернено ввімкнений між затвором кожного польового транзистора і його стоком, і по два термочутливих елемента з позитивним коефіцієнтом опору, кожен з яких ввімкнений між затвором польового транзистора з каналом провідності одного типу і стоком польового транзистора з каналом іншого типу, стік польового транзистора з каналом n-типу, що є анодом аналога лямбда-діода, приєднаний до позитивної клеми джерела живлення, реагуючий орган містить конденсатор і трансформатор, первинна обмотка трансформатора утворює з конденсатором паралельний резонансний контур, послідовно ввімкнений в коло між клемою джерела живлення і електродами датчиків відповідної полярності, електроди датчиків протилежної полярності приєднані до іншої клеми джерела живлення, до вторинної обмотки трансформатора приєднаний сигнальний орган. Найбільш близьким за технічною сутністю до описаного вибрано термофотоелектронний пристрій пожежної телесигналізації [Пат. 3775 Україна МПК7 G08B17/12, G08B 19/00, - Термофотоелектронний пристрій пожежної телесигналізації. - Бюлетень Промислова власність. - 2004. - №12], який містить джерело живлення з позитивною і негативною клемами, виконавчий орган, датчики по кількості контрольованих точок, кожен датчик виконаний за схемою аналога лямбда-діода і містить комплементарну пару польових транзисторів з об'єднаними витоками, по два фотодіоди, кожен з яких ввімкнений між затвором кожного польового транзистора і його стоком зустрічно полярності джерела живлення, і по два термочутливих елементи з позитивним коефіцієнтом опору, кожен з яких ввімкнений між затвором польового транзистора з каналом провідності одного типу і стоком польового транзистора з каналом іншого типу, стік польового транзистора з каналом n-типу, що є анодом аналога лямбда-діода, приєднаний до позитивної клеми джерела живлення, реагуючий орган містить підсилювальний транзистор, емітер якого приєднаний до негативної клеми джерела живлення, а колектор через вхідні виводи виконавчого органа приєднаний до позитивної клеми джерела живлення, стік польового транзистора з каналом р-типу кожної комплементарної пари, що є катодом відповідного аналога лямбда-діода, через відповідний діод приєднаний до бази підсилювального транзистора. Недоліком пристрою-найближчого аналога є неможливість швидкого з'ясування місця загоряння. В основу корисної моделі поставлена технічна задача створення пристрою пожежної телесигналізації з цифровою індикацією місця загоряння, в якому включення до кожного пожежного оповіщувача RC-генератора, налагодженого на свою частоту, забезпечує телесигналізацію про місце загоряння, а наявність диспетчерського напівкомплекту з дешифратором та індикатором 15663 4 забезпечує висвітлення цифрової індикації про місце загоряння. Виконання RC-генератора на аналозі лямбдадіода, ввімкненого послідовно з пожежним датчиком, які в черговому режимі знаходяться в закритому стані, забезпечує енергоекономічність пристрою. Частота коливань RC-генератора задається підбором параметрів конденсатора, приєднаного між затвором і витоком додаткового польового транзистора, і змінного резистора. Ввімкнення вимірювального резистора послідовно в коло живлення пожежних оповіщувачів забезпечує на ньому пульсуюче падіння напруги з частотою відповідного RC-генератора, а формувач імпульсів перетворює Їх в прямокутну форму заданої частоти. Поставлена задача досягається за рахунок того, що пристрій пожежної телесигналізації з цифровою індикацією місця загоряння, що містить виконавчий орган, джерело живлення з позитивною і негативною клемами, датчики по кількості контрольованих точок, кожен датчик виконаний за схемою аналога лямбда-діода і містить першу комплементарну пару польових транзисторів з об'єднаними витоками, по два фоточутливих елементи, кожен з яких ввімкнений між затвором кожного польового транзистора і його стоком, і по два термочутливих елементи з позитивним коефіцієнтом опору, кожен з яких ввімкнений між затвором польового транзистора з каналом провідності одного типу і стоком польового транзистора з каналом іншого типу, стік польового транзистора з каналом n-типу є анодом аналога лямбда-діода, який приєднаний до спільної шини, стік польового транзистора з каналом р-типу є катодом аналога лямбда-діода, транзистор, емітер якого приєднаний до заземленої негативної клеми джерела живлення, містить пожежні оповіщувачі по кількості контрольованих точок, диспетчерський напівкомплект, який містить формувач імпульсів, RS-тригер, одновібратор, елемент "І", послідовно з'єднані перший і другий лічильники, перший і другий дешифратори, перший і другий індикатори, вимірювальний резистор, при цьому, кожен пожежний оповіщувач утворений пожежним датчиком, RCгенератором заданої частоти, кожний генератор містить другу комплементарну пару польових транзисторів, з'єднаних за схемою аналога лямбдадіода, додатковий польовий транзистор з каналом n-типу, стік якого приєднаний до катода датчика, затвор приєднаний до першого-виводу змінного резистора, у якого другий вивід і вивід движка приєднані до катода аналога лямбда-діода генератора і до негативної клеми джерела живлення, між затвором і витоком додаткового польового транзистора ввімкнений конденсатор, анод аналога лямбда-діода генератора приєднаний до витоку додаткового польового транзистора і через струмообмежувальний резистор приєднаний до бази транзистора, колектор якого через навантажувальний резистор приєднаний до анода аналога лямбда-діода пожежного датчика, спільна шина приєднана до входу формувача імпульсів і через вимірювальний резистор до позитивної клеми 5 джерела живлення, вихід формувача імпульсів приєднаний до першого входу елемента "І" і встановлювальному входу RS-тригера, прямий вихід тригера через одновібратор з'єднаний із другим входом елемента "І", вихід якого з'єднаний з лічильним входом першого лічильника імпульсів, виходи першого й другого лічильників імпульсів з'єднані з відповідними входами першого й другого дешифраторів, виходи дешифраторів з'єднані з відповідними входами першого й другого індикаторів, інверсний вихід тригера з'єднаний з виконавчим органом, а позитивна клема джерела живлення через кнопку установки пристрою у вихідне положення з'єднана із об'єднаною точкою входу скидання RS-тригера й входів установки нуля першого й другого лічильників імпульсів. Виконання пожежних датчиків і RC-генераторів на базі аналогів лямбда-діода, які в черговому режимі знаходяться в закритому стані, забезпечує мізерне електроспоживання (міліампери) в черговому режимі, тобто забезпечує енергоекономічність пристрою. Таким чином запропонована корисна модель реагує на виникнення пожежі (висока температура або поява полум'я) при незначному електроспоживанні (міліампери) в черговому режимі, підключення до кожного пожежного оповіщувача RCгенератора, налагодженого на свою частоту, забезпечує телесигналізацію про місце загоряння, а наявність диспетчерського напівкомплекту з дешифратором та індикатором забезпечує висвітлення цифрової індикації про місце загоряння, що дозволяє використовувати її для пожежної телесигналізації в декількох місцях габаритних об'єктів, або об'єктів, які живляться від автономних малопотужних джерел, наприклад, від акумуляторних або сонячних батарей, і тривалий час залишаються без нагляду (квартири, гаражі, дачі, офіси, торгові приміщення, склади тощо). Технічна сутність і принцип роботи запропонованого пристрою пожежної телесигналізації з цифровою індикацією місця загоряння пояснюється графічним матеріалом: на Фіг.1 подана схема запропонованого пристрою пожежної телесигналізації з цифровою індикацією місця загоряння; на Фіг.2 - принципова схема оповіщувача; на Фіг.3 часова діаграма роботи диспетчерського напівкомплекту при індикації номеру спрацювавшого оповіщувача. Пристрій пожежної телесигналізації з цифровою індикацією місця загоряння містить пожежні оповіщувачі 1, по кількості контрольованих точок, диспетчерський напівкомплект 2, джерело живлення 3 постійного струму. Пожежні оповіщувачі 1 об'єднані загальною шиною 4 і приєднані через вимірювальний резистор 5 до позитивної клеми джерела живлення 3, негативна клема якого приєднана до заземленого корпусу. Кожен пожежний оповіщувач 1 утворений пожежним датчиком 6, RC-генератором 7 заданої частоти, транзистором 8 і навантажувальним резистором 9. Кожний пожежний датчик 6 виконаний за схемою аналога лямбда-діода і містить першу комплементарну пару польових транзисторів 10, 11 з 15663 6 об'єднаними витоками, по два фоточутливих елементи 12, 13 (у схемі використані фотодіоди, ввімкнені зустрічно полярності джерела живлення 3), кожен з яких ввімкнений між затвором кожного польового транзистора і його стоком, і по два термочутливих елементи 14, 15 з позитивним коефіцієнтом опору, кожен з яких ввімкнений між затвором польового транзистора з каналом провідності одного типу і стоком польового транзистора з каналом іншого типу. Стік польового транзистора 10 з каналом n-типу є анодом аналога лямбда-діода і анодом пожежного датчика 6, який приєднаний до спільної шини 4, стік польового транзистора 11 з каналом р-типу є катодом аналога лямбда-діода і катодом пожежного датчика 6. Кожний генератор 7 містить аналог лямбдадіода 16 у вигляді другої комплементарної пари польових транзисторів 17, 18, з'єднаних за схемою аналога лямбда-діода, додатковий польовий транзистор 19 з каналом n-типу, стік якого приєднаний до катода датчика 6. затвор приєднаний до першого виводу змінного резистора 20, у якого другий вивід і вивід движка 21 приєднані до катода аналога лямбда-діода 16 генератора 7 і до негативної клеми джерела живлення 3, між затвором і витоком додаткового польового транзистора 19 ввімкнений конденсатор 22, анод аналога лямбда-діода 16 генератора 7 приєднаний до витоку додаткового польового транзистора 19 і через струмообмежувальний резистор 23 приєднаний до бази транзистора 8, колектор якого через навантажувальний резистор 9 приєднаний до анода пожежного датчика 6. Диспетчерський напівкомплект 2 містить формувач імпульсів 24, вхід якого підключений до точки з'єднання вимірювального резистора 5 до спільної шини 4, а вихід формувача імпульсів 24 - до першого входу елемента "І" 25 і настановному входу тригера 26. Прямий вихід тригера 26 через одновібратор 27 з'єднаний із другим входом елемента "І" 25, вихід якого з'єднаний з лічильним входом першого лічильника імпульсів 28. Виходи лічильника імпульсів 28 з'єднані з відповідними входами дешифратора 29, виходи якого з'єднані з відповідними входами індикатора 30. Інверсний вихід тригера 26 з'єднаний з виконавчим органом 31. Якщо число контрольованих точок більше дев'яти, то зі старшого розряду (виходу d) лічильника 28 імпульс переносу надходить на наступний розряд тобто на додатковий лічильник імпульсів 32, з виходів якого сигнал надходить на додатковий дешифратор 33. Виходи додаткового дешифратора 33 підключені до входів додаткового індикатора 34, на якому відображається число десятків. У цьому випадку число контрольованих точок може бути збільшено до дев'яносто дев'яти. Входи установки нуля лічильників імпульсів 28, 32 і вхід скидання тригера 26 з'єднані між собою і через кнопку 35 установки пристрою у вихідне положення приєднані до позитивної клеми джерела живлення 3. Пристрій працює таким чином. В черговому режимі, при відсутності пожежі, від позитивної клеми джерела живлення 3 постій 7 ний струм через спільну шину 4 і вимірювальний резистор 5 практично не протікає. При цьому імпульси на вході і виході формувача імпульсів 24 відсутні. При значному підвищенні температури в будьякій контрольованій точці опір позисторів 14,15 збільшується, а при появі відкритого полум'я опір фотодіодів 12,13 навпаки - зменшується, і в будьякому випадку відкривається аналог лямбда-діода датчика 6. При цьому конденсатор 22 RCгенератора 7 розряджений й додатковий польовий транзистор 19 відкритий, а вся напруга надходить на аналог лямбда-діода 16, у результаті чого він закритий. На виході RC-генератора 7 буде напруга близька за величиною до напруги живлення. У такому стані починається зарядка конденсатора 22. По мірі зарядки конденсатора 22 додатковий польовий транзистор 19 закривається й плавно відкривається аналог лямбда-діода 16. Вихідна напруга RC-генератора 7 впаде практично до нуля. Після цього почнеться розрядка конденсатора 22 через змінний резистор 20. Додатковий польовий транзистор 19 відкривається, а аналог лямбда-діода 16 знову закриється й процес повториться. Частота коливань RC-генератора 7 задається підбором параметрів конденсатора 22 й змінного резистора 20. Із заданою частотою відбувається відкривання транзистора 8 і підключення навантажувального резистора 9 до джерела живлення 3. При цьому протікає пульсуючий струм заданої частоти, що створює на вимірювальному резисторі 15663 8 5 пульсуюче падіння напруги. На виході формувача імпульсів 24 з'являються прямокутні імпульси заданої частоти. З появою першого імпульсу на настановному вході тригера 26 на виконавчому органі 31 сигнал зникає, що приводить до його спрацьовування і подачі сигналу «пожежа». Одночасно із цим сигнал, що з'явився на прямому виході тригера 26, запускає одновібратор 27, що формує опорний сигнал заданої тривалості, що надходить на другий вхід елемента "І" 25. На виході елемента "І" 25 з'являються імпульси, число яких, залежно від заданої частоти, відповідає номеру спрацювавшего оповіщувача 1 (у даному випадку три імпульси). На вхід лічильника 28 імпульсів надходять три імпульси, що приводить до появи на його виходах і входах дешифратора 29 сигналів, що відповідають цифрі "3". На індикаторі 30, підключеному до виходів дешифратора 29, відображається цифра "3". Проходження сигналів показано на часовій діаграмі Фіг.3. Якщо число контрольованих точок більше дев'яти, то зі старшого розряду (виходу d) лічильника 28 імпульс переносу надходить на наступний розряд тобто на додатковий лічильник 32, з виходів якого сигнал надходить на додатковий дешифратор 33. Виходи додаткового дешифратора 33 підключені до входів додаткового індикатора 34, на якому відображається число десятків. Установка пристрою у вихідне положення робиться натисканням кнопки 35. 9 15663 10 11 Комп’ютерна верстка А. Крулевський 15663 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
