Пакет нагрівальної набивки

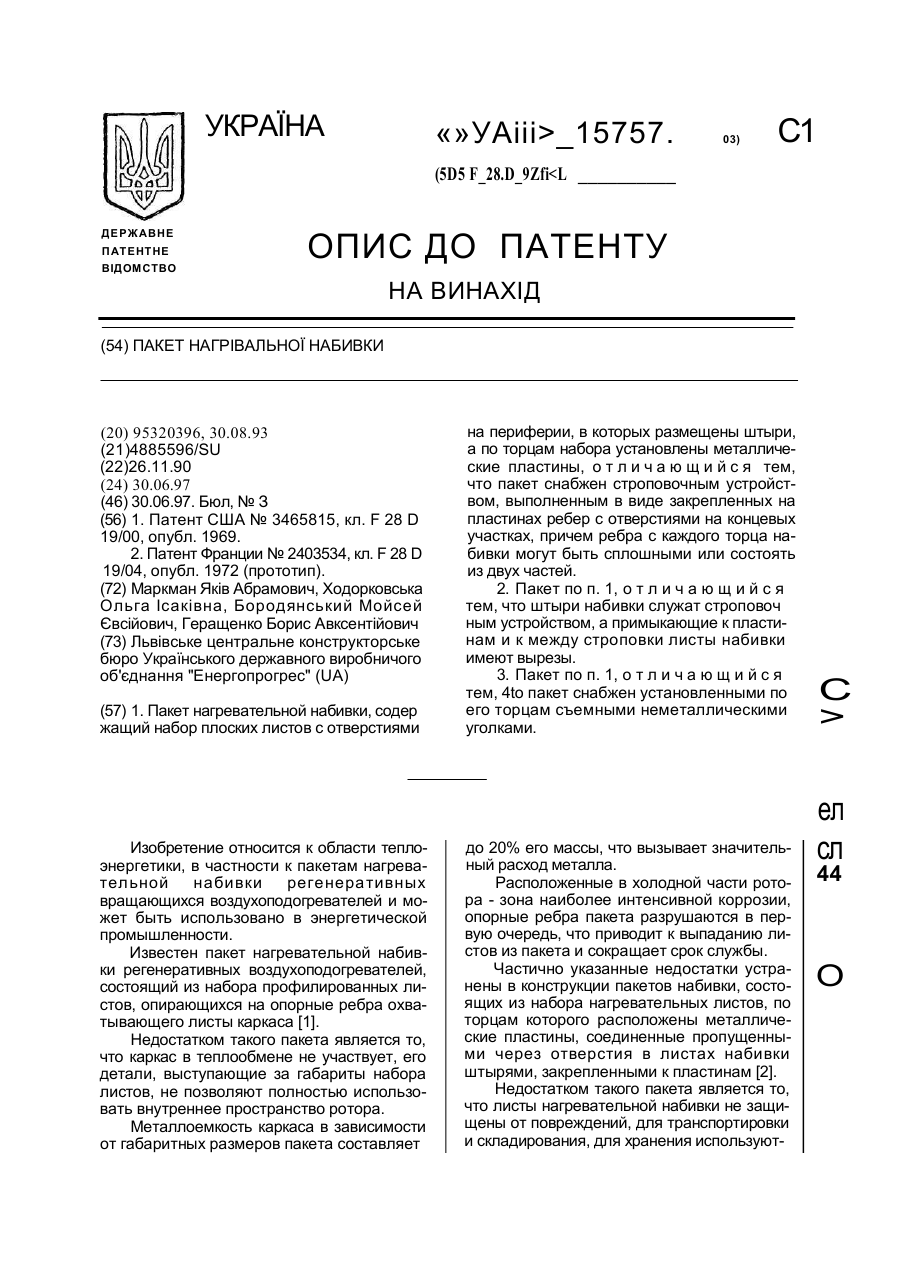

1. Пакет нагревательной набивки, содер жащий набор плоских листов с отверстиями Изобретение относится к области теплоэнергетики, в частности к пакетам нагревательной набивки регенеративных вращающихся воздухоподогревателей и может быть использовано в энергетической промышленности. Известен пакет нагревательной набивки регенеративных воздухоподогревателей, состоящий из набора профилированных листов, опирающихся на опорные ребра охватывающего листы каркаса [1]. Недостатком такого пакета является то, что каркас в теплообмене не участвует, его детали, выступающие за габариты набора листов, не позволяют полностью использовать внутреннее пространство ротора. Металлоемкость каркаса в зависимости от габаритных размеров пакета составляет на периферии, в которых размещены штыри, а по торцам набора установлены металлические пластины, о т л и ч а ю щ и й с я тем, что пакет снабжен строповочным устройством, выполненным в виде закрепленных на пластинах ребер с отверстиями на концевых участках, причем ребра с каждого торца набивки могут быть сплошными или состоять из двух частей. 2. Пакет по п. 1, о т л и ч а ю щ и й с я тем, что штыри набивки служат строповоч ным устройством, а примыкающие к пластинам и к между строповки листы набивки имеют вырезы. 3. Пакет по п. 1, о т л и ч а ю щ и й с я тем, 4to пакет снабжен установленными по его торцам съемными неметаллическими уголками. до 20% его массы, что вызывает значительный расход металла. Расположенные в холодной части ротора - зона наиболее интенсивной коррозии, опорные ребра пакета разрушаются в первую очередь, что приводит к выпаданию листов из пакета и сокращает срок службы. Частично указанные недостатки устранены в конструкции пакетов набивки, состоящих из набора нагревательных листов, по торцам которого расположены металлические пластины, соединенные пропущенными через отверстия в листах набивки штырями, закрепленными к пластинам [2]. Недостатком такого пакета является то, что листы нагревательной набивки не защищены от повреждений, для транспортировки и складирования, для хранения используют С > ел сл 44 О 15757 ся металлические контейнеры, что связано с дополнительными расходами металла на их изготовление. Кроме того, такая конструкция характеризуется неудобством строповки из-за от- 5 сутствия жестких элементов строповки. Целью изобретения является обеспечение удобства монтажа пакета при максимальном использовании полезного пространства и защита листов набивки от 10 механических повреждений. Указанная цель достигается тем, что пакет нагревательной набивки, содержащий набор плоских листов с отверстиями на периферии, в которых размещены штыри, а по 15 торцам набора установлены металлические пластины, согласно изобретению, снабжен строповочным устройством, выполненным в виде закрепленных на пластинах ребер с отверстиями иа концевых участках, причем 20 ребра с каждого торца набивки могут быть сплошными или состоять из двух частей, штыри набивки служат строповочным устройством, а примыкающие к пластинам и к месту строповки листы набивки имеют выре- 25 зы, и пакет снабжен установленными по его торцам съемными неметаллическими уголками. Благодаря размещению строповочных устройств в теле набивки полностью исполь- 30 зуется полезный объем ротора воздухоподогревателя и осуществляется более удобная строповка набивки. При использовании жесткого неметаллического уголка и штырей, проходящих через 35 отверстия в листах набивки отпадает необходимость в дополнительных контейнерах, что ведет к сокращению металлоемкости. На фиг. 1 изображен пакет нагревательной набивки, состоящий из набора нагрева* 40 тельных листов 11 по торцам которого расположены металлические пластины 2, соединенные пропущенными через отверстия листов набивки штырями 3. Строповочные устройства 4 размещены в теле набора нагревательных листов 1 и выполнены в виде ребер с отверстиями, закрепленных на пластинах 2, причем ребра могут быть сплошными или состоять из двух частей. На фиг. 2 в качестве строповочного устройства используются соединительные штыри 3, а примыкающие к пластинам 2 листы набивки в местах строповки имеют вырезы 5, обеспечивающие доступ крюка грузоподъемного механизма к строповочному устройству. Верх и низ набивки обрамлены съемным неметаллическим уголком 6. Пакет нагревательной набивки устанавливают в ячейки ротора регенеративного воздухоподогревателя. При вращении ротора газы и воздух поочередно проходят через каналы набивки, в которых происходит теплообмен между ними, охлаждение газа и подогрев воздуха. Размещение строповочных устройств в теле набивки позволяет отказаться от ребер жесткости и таким образом увеличить поверхность нагрева. Примыкающие к пластинам листы набивки в местах строповки имеют вырезы, что обеспечивает доступ крюка грузоподъемного механизма к строповочному устройству, и таким образом обеспечивает удобство строповки. Благодаря использованию неметаллического съемного уголка осуществляется защита листов набивки от механических повреждений при строповке пакетов и сокращение металлоемкости пакетов, так как теперь можно обойтись без металлических контейнеров. 15757 э В = А\ \7 ґ m m 11 \ її II 11 1 л-я
