Способ укладки листов в пакет, включающий подачу листов транспортирующим приспособлением в горизонтальной плоскости с последующим гравитационным перемещением и укладкой первого - на L-образную площадку, последующих - на предыдущие с размещением упомянутой площадки наклонно вниз по направлению движения листов до начала их укладки и последующим по мере набора пакета, пошаговым поворотом уложенных листов посредством поворота площадки вокруг горизонтальной, проходящей через ее угол, оси, отличающийся тем, что подачу листов осуществляют со скоростью 0,5-0,9 м/сек и прекращают при размещении листов на площадке горизонтально, в каждом из упомянутых пошаговых поворотов обращенные к транспортирующему приспособлению торцы листов опускают на величину "Н", а гравитационное перемещение первого листа осуществляют при размещении верхнего конца приемной полки L-образной площадки ниже уровня плоскости транспортирования листов на величину 2Н-6Н, и нижнего конца - на величину 36Н-41Н, где Н - толщина листа.

Текст

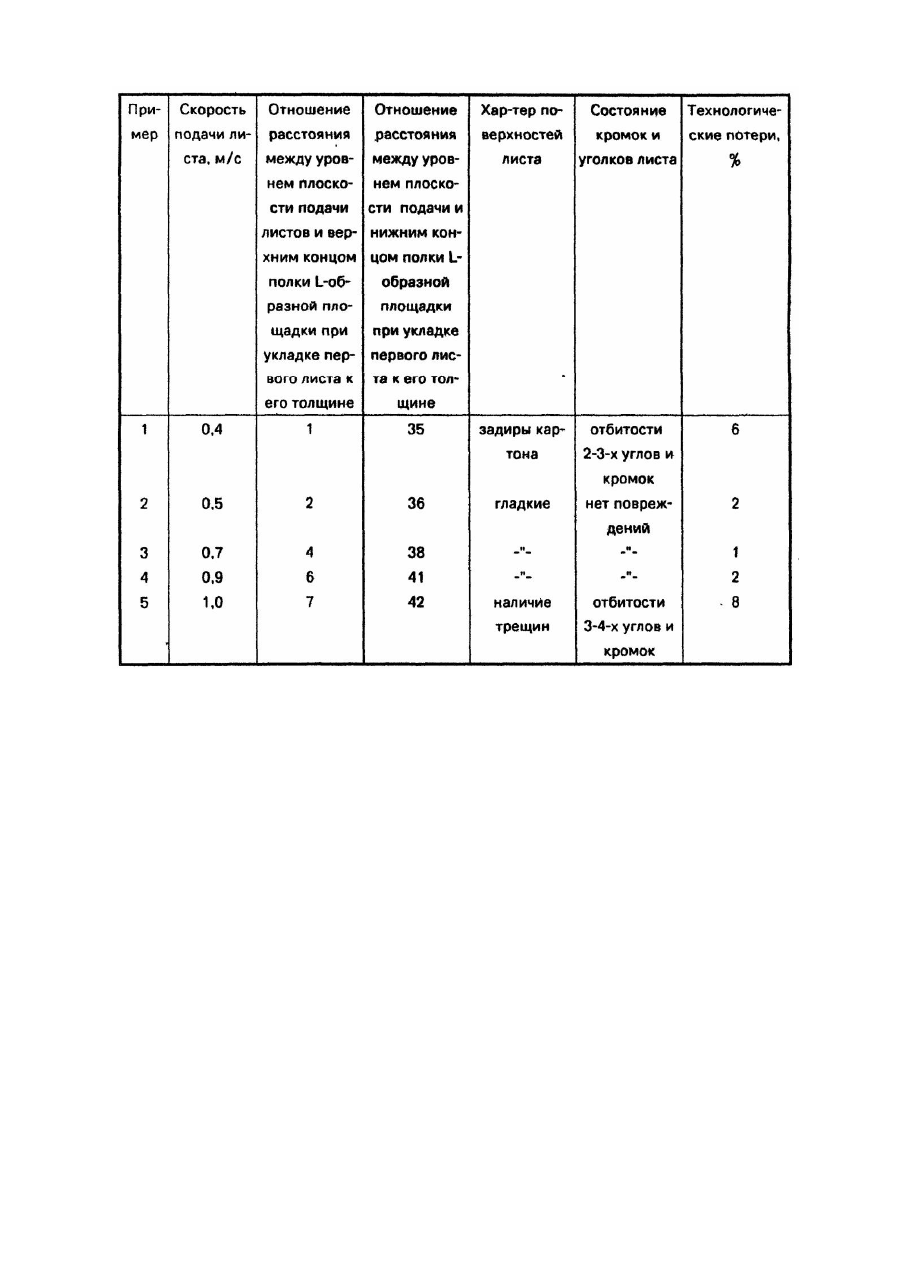

Изобретение относится к упаковочной технике и может быть использовано при пакетировании гипсокартонных листов и т.п. плоских изделий. Известен способ укладки листов в пакет, включающий подачу листов транспортирующим приспособлением в горизонтальной плоскости с последующим гравитационным перемещением и укладкой первого - на L-образную площадку, последующи х - на предыдущие с размещением упомянутой площадки наклонно вниз по направлению движения листов до начала их укладки и последующим по мере набора пакета, пошаговым поворотом уложенных листов посредством площадки вокруг горизонтальной, проходящей через ее угол, оси [1]. Недостатком такого способа является невысокая сохранность листов из гипсокартона вследствие низкого качества укладки их в пакет, т.к. при этом уровень (положение) верхнего торца площадки по вертикали все время будет меняться ввиду того, что в известном способе не учитываются допустимые отклонения по толщине пакетируемых изделий. В основу изобретения поставлена задача создать такой способ укладки листов в пакет, в котором путем выбора скорости подачи листов и расположения приемной площадки улучшается состояние кромок и уголков листа, а также улучшаются поверхностные характеристики листов, что позволяет уменьшить технологические потери и повысить производительность. Поставленная задача решается тем, что в способе укладки листов в пакет, включающем подачу листов транспортирующим приспособлением в горизонтальной плоскости с последующим гравитационным перемещением и укладкой первого - на L-образную площадку, последующи х - на предыдущие с размещением упомянутой площадки наклонно вниз по направлению движения листов до начала их укладки и последующим по мере набора пакета, пошаговым поворотом уложенных листов посредством поворота площадки вокруг горизонтальной, проходящей через ее угол, оси, согласно предложенному изобретению, подачу листов осуществляют со скоростью 0,5-0,9 м/с и прекращают при размещении листов на площадке горизонтально, в каждом из упомянуты х пошаговых поворотов обращенные к транспортирующему приспособлению торцы листов опускают на величину "Н", а гравитационное перемещение первого листа осуществляют при размещении верхнего конца приемной полки L-образной площадки ниже уровня плоскости транспортирования листов на величину 2H-6H, и нижнего конца - на величину 36Н-41Н, где Н - толщина листа. Предложенное техническое решение используют при пакетировании готовой продукции в производстве гипсокартонных листов (ГОСТ 6266-81), которые выпускают в основном размером 2500 х 1200 и толщиной 12 и 14 мм. Способ укладки листов в пакет осуществляют следующим образом. Гипсокартонный лист транспортирующим приспособлением подают с заданной скоростью в горизонтальной плоскости с последующим гравитационным перемещением и укладкой первого - на L-образную площадку, последующи х - на предыдущие с размещением упомянутой площадки наклонно вниз по направлению движения листов до начала их укладки и последующим, по мере набора пакета, пошаговым поворотом уложенных листов посредством поворота площадки вокруг горизонтальной, проходящей через ее угол, оси, причем гравитационное перемещение первого листа осуществляют при размещении верхнего свободного и нижнего конца полки L-образной площадки ниже уровня плоскости подачи листов на определенную величину от толщины листа "Н" и прекращают при размещении листов на площадке горизонтально ниже уровня плоскости листов на заданное значение от "Н", а при каждом из упомянутых пошаговых поворотов обращенные к транспортирующему приспособлению торцы уложенных на площадку листов опускают на величину "Н". Полученный горизонтальный пакет листов гипсокартона направляют на склад готовой продукции. Данные, подтверждающие возможность выполнения способа, приведены в таблице. По примерам 2...4 достигнута наиболее качественная укладка и высокая сохранность гипсокартонных листов в пакете при минимальных тр удо- и энергозатратах и максимальной производительности. Использование способа обеспечивает высокую сохранность листов гипсокартона при укладке их в пакет, получение пакетов правильной формы, что упрощает их дальнейшую переработку и резко сокращает технологические потери.

Дивитися

Додаткова інформація

Назва патенту англійською

Method of piling the sheets into a packet

Автори англійською

Burlyka Anatolii Pylypovych, Fridman Roman Arkadiiovych, Kundin Stanislav Isakovych, Vynokur Yurii Natanovych, Helev Heorhii Naumovych, Larionov Mykhailo Tykhonovych

Назва патенту російською

Способ укладки листов в пакет

Автори російською

Бурлыка Анатолий Филиппович, Фридман Роман Аркадьевич, Кундин Станислав Исакович, Винокур Юрий Натанович, Гелев Георгий Наумович, Ларионов Михаил Тихонович

МПК / Мітки

МПК: B65G 5/00, B65H 31/00, B65G 57/02
