Пристрій для укладення плоских виробів у пакет
Номер патенту: 336
Опубліковано: 30.04.1993
Автори: Вінокур Юрій Натанович, Гелев Георгій Наумович, Бурлика Анатолій Пилипович, Ларіонов Михайло Тихонович, Гізунтерман Вілен Рафаілович, Кундін Станіслав Ісакович, Фрідман Роман Аркадійович, Шульман Григорій Маркович
Формула / Реферат
(57) Устройство для укладки плоских изделий в пакет, содержащее подающий конвейер, раму, приемный стол с проемами и механизмом поворота стола вокруг горизонтальной оси, отличающееся тем, что, с целью снижения энергозатрат, рама выполнена Г-образной и установлена с возможностью поворота относительно горизонтальной оси, проходящей через конец ее вертикального участка; и подпружинена с возможностью регулировки со стороны горизонтального участка, расположенного над подающим конвейером, при этом устройство снабжено гидравлическим демпфером, установленным параллельно пружинам и связанным с вторым концом рамы, а приемный стол расположен ниже уровня подающего конвейера и жестко закреплен на горизонтальном участке рамы.
Текст

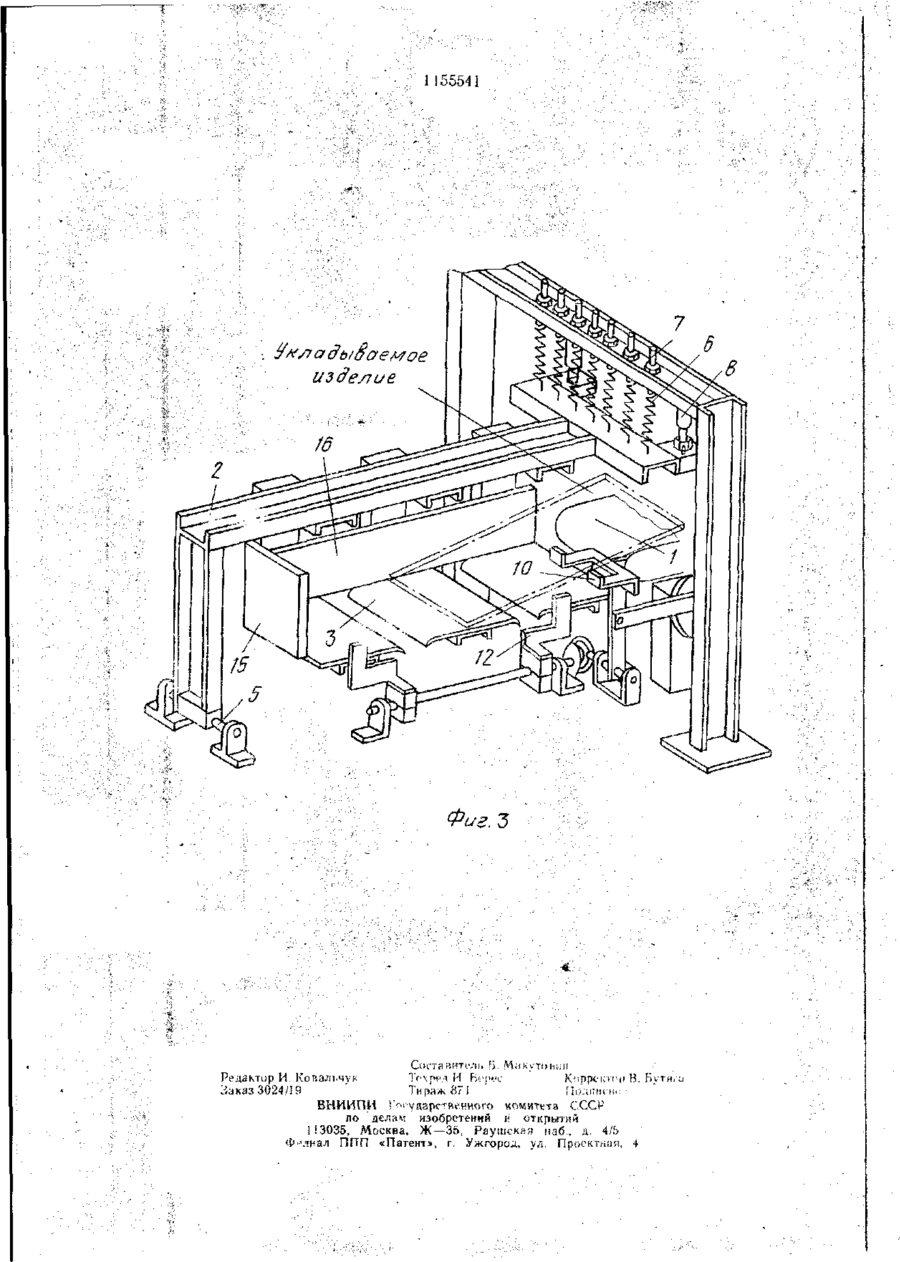

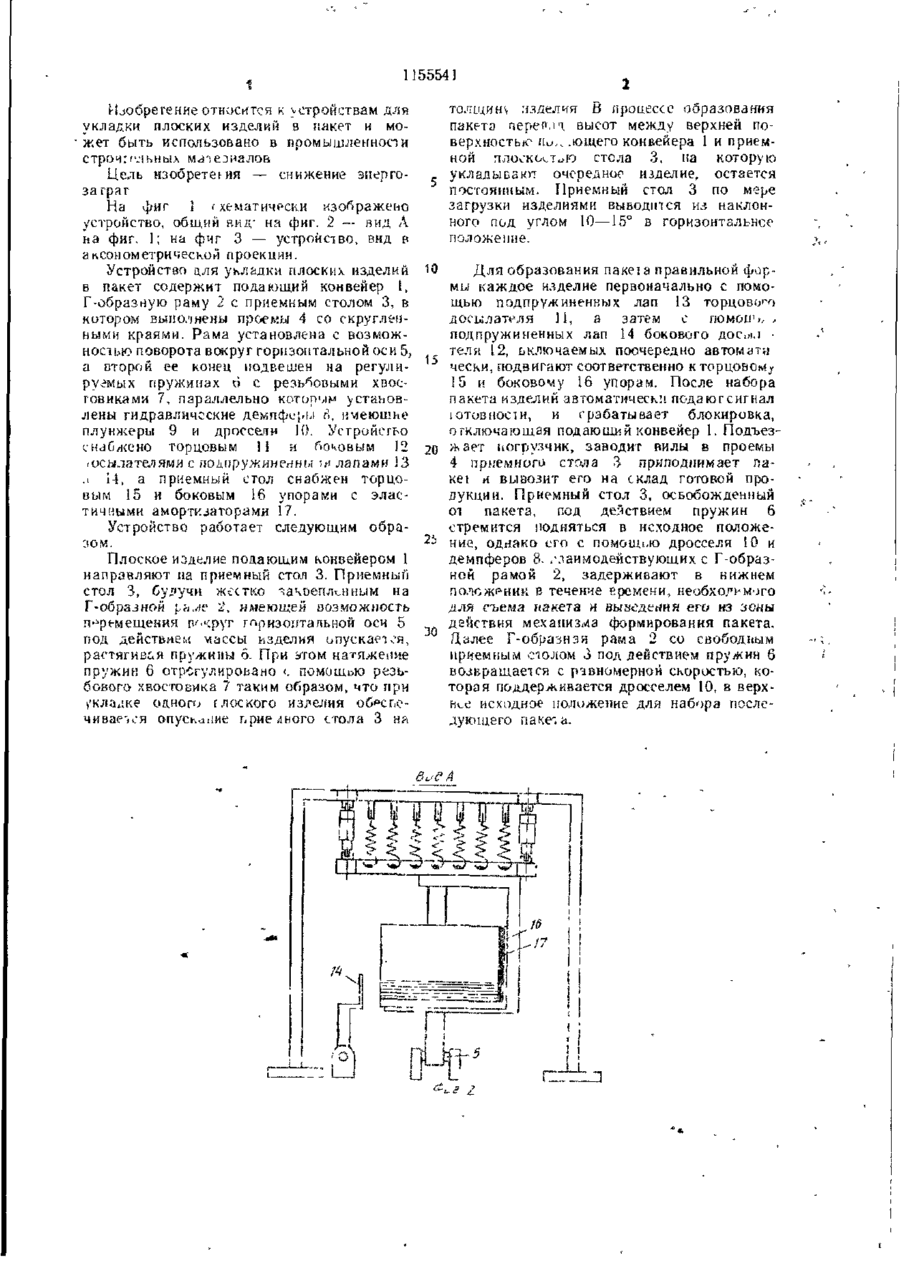

УСТРОЙСТВО Д Л Я У К Л А Д К И П Л О С К И Х И З Д Е Л И Й В ПАКЕТ, содерж а щ е е подающий конвейер, раму, приемный стол с проемами и механизмом поворота стола вокруг горизонтальной оси, отличающееся тем, что, с целью снижения энергозатрат, рама выполнена Г-образной и установлена с возможностью поворота относительно горизонтальной оси, проходящей через конец ее вертикального участка; и подпружинена с возможностью регулировки со стороны горизонтального участка, расположенного над подающим конвейером, при этом устройство снабжено гидравлическим демпфером, установленным параллельно пружинам и связанным с вторым концом рамы, а приемный стол расположен ниже уровня подающего конвейера и жестко закреплен на горизонтальном участке рамы. о СП СП Фаг. і 115554 і 2 Изобретение относится к устройствам для ТОЛЩИНА изделия Б процессе образования укладки плоских изделий в пакет и мопакета nepen.i ч высот между верхней пожет быть использовано в промышленности верхностые Пи,, .ющего конвейера 1 и приемстроч:''льныл ма'іезналов ной гтлоскс^ТоЮ стола 3, на которую Цель мзобретеі^я — снижение эиергоукладывают очередное изделие, остается за грат постоянным. Приемный стол 3 по мере На фиг 1 . хематически изображено загрузки изделиями выводится из наклонустройство, общий р.ид- на фиг. 2 — вид А ного под углом 10—15° в горизонтальнее на фиг. 1; на фчг 3 — устройство, вид в положение. аксонометрической проекции. Для образования пакета правильной форУстройство для укладки плоских изделий мы каждое изделие первоначально с помов пакет содержит подающий конвейер 1, щью подпружиненных лап 13 торцового Г-образную раму 2 с приемным столом 3, в доеылателя 11, а затем с по мои'^ , котором выполнены проемы 4 со скругленподпружиненных лап 14 бокового дос-i.i ными краями. Рама установлена с возможтеля 12, ь ключа ем ых поочередно автомати ностью поворота вокруг горизонтальной оси 5, а второй ее конец подвешен на регули- 15 чески, подвигают соответственно KTopuoaoiv^ 15 и боковому 16 упорам. После набора руемых пружинах 6 с резьбовыми хвоспакета изделий автоматически подаюгеигнал товиками 7, параллельно которым установютовносіи, и срабатывает блокировка, лены гидравлические демпферы й, нчеюшие отключающая подающий конвейер 1. Подъезплунжеры 9 и дроссели 10. Устройство жает погрузчик, заводит вилы в проемы снабжено торцовым 1 і и боковым 12 ,осылателями с подпружиненны ;и лапами ІЗ 20 4 приемного стада 3 приподнимает г;акеі А вывозит его на склад готовой прол 14, а приемный стол снабжен торцодукции. Приемный стол 3, освобожденный вым 15 и боковым 16 упорами с эласот пакета, под действием пружин 6 тичными амортизаторами 17. стремится подняться в исходное положеУстройство работает следующим обрание, однако ого с помощью дросселя І0 и зом. демпферов 8- взаимодействующих с Г-образПлоское изделие подающим конвейером 1 ной рамой 2, задерживают в нижнем направляют па приемный стол 3. Приемный положении в течение времени, необходимого стол 3, будучи жестко -чачоепл^нным на для съема пакета и аыведе^ня его из зоны Г-образноіі рй^е 2, имеющей возможность действия механизма ф о р м и Р о в а н и я пакета. перемещения п^чруг горизонтальной оси 5 Далее Г-образнзн рама 2 со свободным под действием массы изделия опускаетоя, 30 приемным столом 3 под действием пружин 6 растягивая пружины 6. При этом натяжение возвращается с равномерной скоростью, копружин 6 отрегулироьано < помощью резь. торая поддерживается дросселем 10, а верхбового хвостовика 7 таким образом, что при нее исходное положение для набора после/кладке одного г л ос кого изделия обменедующего пакета. чивае-.ся опускание г.риелного стола 3 на Bud A 1155541 Фиг. 3 . • * Сік-тавитч\.']і, ';. Маку Редактор И. Ковальчук Tf\n«'i 1і ВеїччК''РР
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for packing the flat articles into a packet
Автори англійськоюBurlyka Anatolii Pylypovych, Shulman Hryhorii Markovych, Fridman Roman Arkadiiovych, Kundin Stanislav Isakovych, Helev Heorhii Naumovych, Hizunterman Vilen Rafailovych, Larionov Mykhailo Tykhonovych
Назва патенту російськоюУстройство для укладки плоских изделий в пакет
Автори російськоюБурлыка Анатолий Филиппович, Шульман Григорий Маркович, Фридман Роман Аркадьевич, Кундин Станислав Исакович, Гелев Георгий Наумович, Гизунтерман Вилен Рафаилович, Ларионов Михаил Тихонович
МПК / Мітки
МПК: B65G 57/02
Мітки: плоских, пакет, виробів, пристрій, укладення
