Прес-форма

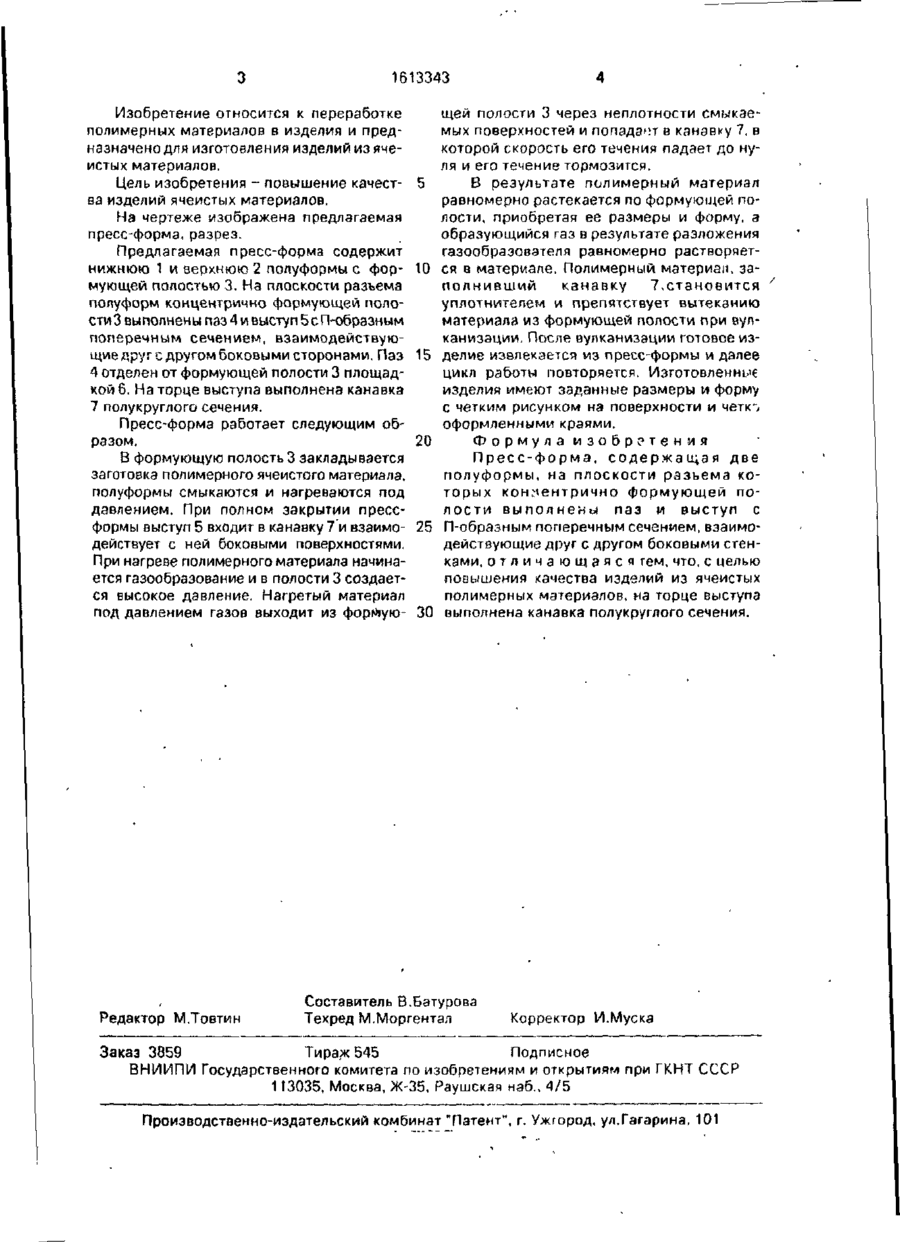

Изобретение относится к переработке полимерных материалов в изделия Цель изобретения - повышение качества изделий из ячеистых полимерных материалов Для этого на торце выступа 5 выполнена канавка 7 полукольцевого сечения При нагреве полимерный материал из формующей полости 3 через неплох ности контактирующих поверхностей вытекает в паз 4 и заполняет канавку 7 В ней материал тормозится и скорость ею снижается до нуля Эгот мате риал рвлчется уплотнением в результате при вулканизации гарантируется герметичность формующей полости 3 1 ил с О СО СО СО 1613343 Изобретение относится к переработке полимерных материалов в изделия и предназначено для изготовления изделий из ячеистых материалов. Цель изобретения - повышение качест- 5 ва изделий ячеистых материалов, На чертеже изображена предлагаемая пресс-форма, разрез. Предлагаемая пресс-форма содержит нижнюю 1 и верхнюю 2 полуформы с фор- 10 мующей полостью 3. На плоскости разъема полуформ концентрично формующей полости 3 выполнены паз 4 и выступ 5с П-образным поперечным сечением, взаимодействующие друг с другом боковыми сторонами. Паз 15 4 отделен от формующей полости 3 площадкой 6. На торце выступа выполнена канавка 7 полукруглого сечения. Пресс-форма работает следующим об20 разом, В формующую полость3 закладывается заготовка полимерного ячеистого материала, полуформы смыкаются и нагреваются под давлением. При полном закрытии прессформы выступ 5 входит в канавку 7 и взаимо- 25 действует с ней боковыми поверхностями. При нагреве полимерного материала начинается газообразование и в полости 3 создается высокое давление. Нагретый материал под давлением газов выходит из формую- 30 Редактор М.Товтин щей полости 3 через неплотности смыкаемых поверхностей и попадает в канавку 7, в которой скорость его течения падает до нуля и его течение тормозится. В результате полимерный материал равномерно растекается по формующей полости, приобретая ее размеры и форму, а образующийся газ в результате разложения газообразовзтеля равномерно растворяется в материале. Полимерный материал, заполнивший канавку 7,становится уплотнителем и препятствует вытеканию материала из формующей полости при вулканизации. После вулканизации готовое изделие извлекается из пресс-формы и далее цикл работы повторяется. Изготовленные изделия имеют заданные размеры и форму с четким рисунком на поверхности и четк~/ оформленными краями. Формула изобретения Пресс-форма, с о д е р ж а щ а я две полуформы, на плоскости разьема которых концентрично формующей полости выполнены паз и выступ с П-образным поперечным сечением, взаимодействующие друг с другом боковыми стенками, о т л и ч а ю щ а я с я гем, что, с целью повышения качества изделий из ячеистых полимерных материалов, на торце выступа выполнена канавка полукруглого сечения. Составитель В.Батурова Техред М.Моргентал Корректор И.Мускэ Заказ 3859 Тираж 545 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская нэб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
