Органічний сцинтилятор

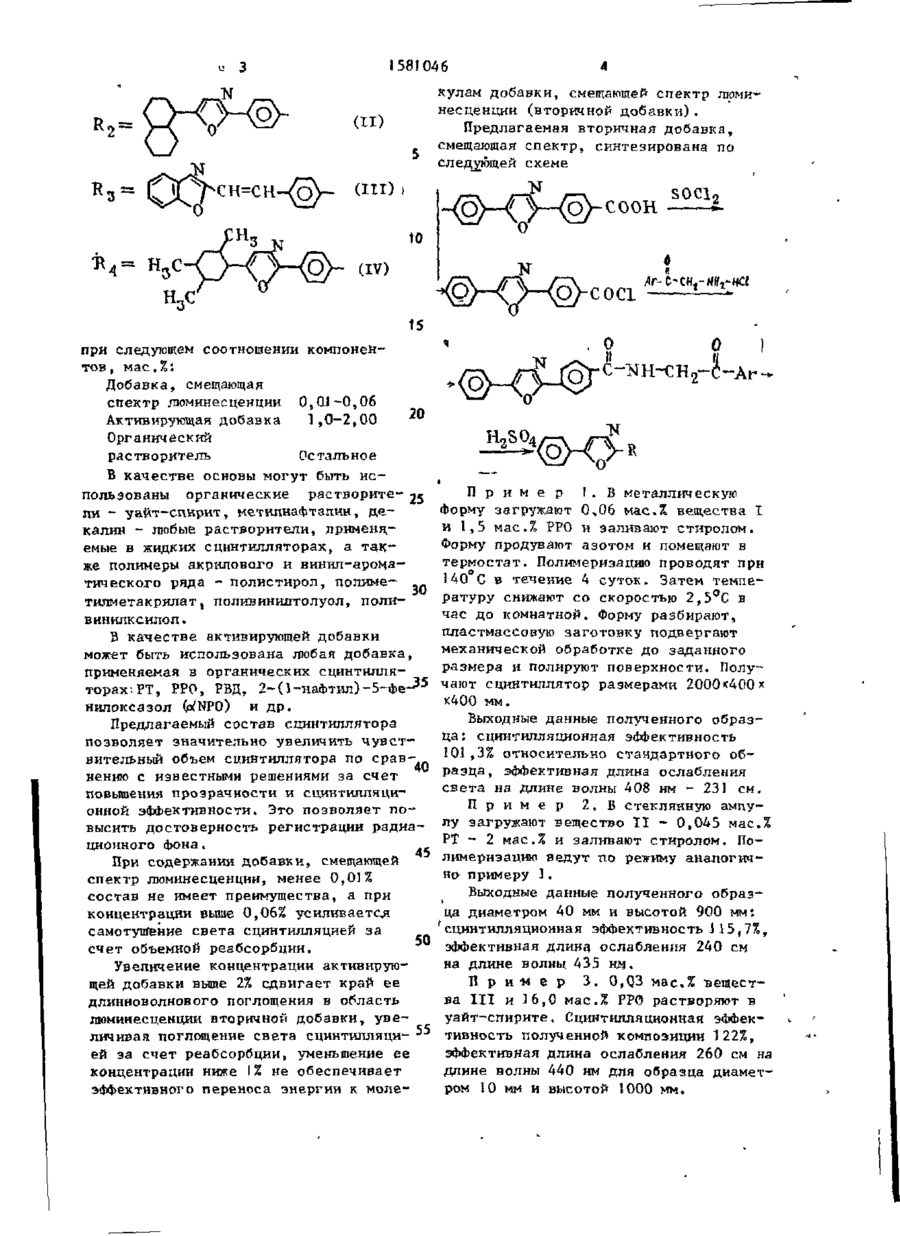

Изобретение относится к технике измерения ионизирующих излучений с помощью органического сцинтиллятора. Целью изобретения является увеличение сцинтилляционной эффективности и повышение прозрачности сцинтиллят о р а . Цель д о с т и г а е т с я использованием в к а ч е с т в е смесителя спектра соединений общей Формулы Изобретение относится к технике измерения ионизирующих излучений"с помощью органических сцинтилляторов и может быть использовано для и с с л е дований широких атмосферных ливней, вариаций космического излучения, нейтринной Физики, гамма-лучевой астрономии, т . е . в областях, г д е требуются установки и телескопы с большой площадью регистрации. Целью изобретения является увеличение сцинтилляционной эффективности 27-90 где f :=g~^>сн^сн Нг в количестве 0,01-0,06 мас.% при содержании активатора 1,0-2,0 мас.%. Предлагаемый сцинтиллятор имеет сцинтилляционную эффективность на 1530% выше т чем у известного, а эффективная длина ослабления света выше на 20-40%, что позволяет изготавливать установки с большой площадью регистрации. 1 табл. и повышение прозрачности сцинтиллятора. В качестве добавки, смещающей спектр люминесценции сцинтиллятора, соединения общей Формулы (I) О) с СП 00 I 58!046 кулам добавки, смещающей спектр люминесценции (вторичной добавки). Предлагаемая вторичная добавка, смещающая спектр, синтезирована по следующей схеме (ID 10 (IV) 15 при следующем соотношении компонентов, мас.%*. Добавка, смещающая спектр люминесценции 0,Ш-0,06 20 Активирующая добавка 1,0-2,00 Органический растворитель Остальное В качестве основы могут быть испольэованы органические растворите- 25 пи - уайт-сцнрит, метилнафталин, декалин - любые растворители, применяемые в жидких сцинтилляторах, а также полимеры акриловохо и винил-аронатического ряда - полистирол, полиметилметакрилат, поливинилтолуол, поли- 30 винилксилол. В качестве активирующей добавки может быть использована любая добавка, применяемая в органических сцинтилляторах:РТ, РРО, РВД, 2нилоксазол WNP0) и др. Предлагаемый состав сцинтиллятора позволяет значительно увеличить чувствительный объем сцинтиллятора по срав-ни нению с известными решениями за счет повышения прозрачности и сцинтилляционной эффективности. Это позволяет повысить достоверность регистрации радиационного фона. 45 При содержании добавки, смещающей спектр люминесценции, менее 0,01% состав не имеет преимущества, а при концентрации выше 0,06% усиливается самотупґение света сцинтилляцией за 50 счет объемной реабсорбции. Увеличение концентрации активирующей добавки выше 2 сдвигает край ее % длинноволнового поглощения в область люминесценции вторичной добавки, увеличивая поглощение света сцинтилляцией за счет реабсорбции, уменьшение ее концентрации ниже 1 не обеспечивает % эффективного переноса энергии к моле П р и м е р 1 . В металлическую Форму загружают 0,06 мас.% вещества I и 1,5 мас.% РРО и заливают стиролом. Форму продувают азотом и помещают в термостат. Полимеризацию проводят при 140 С в течение 4 суток. Затем температуру снижают со скоростью 2,5°С в час до комнатной. Форму разбирают, пластмассовую заготовку подвергают механической обработке до заданного размера и полируют поверхности. Получают сциятиллятор размерами 2000*400*
