Світлодинамічний демонстраційний пристрій

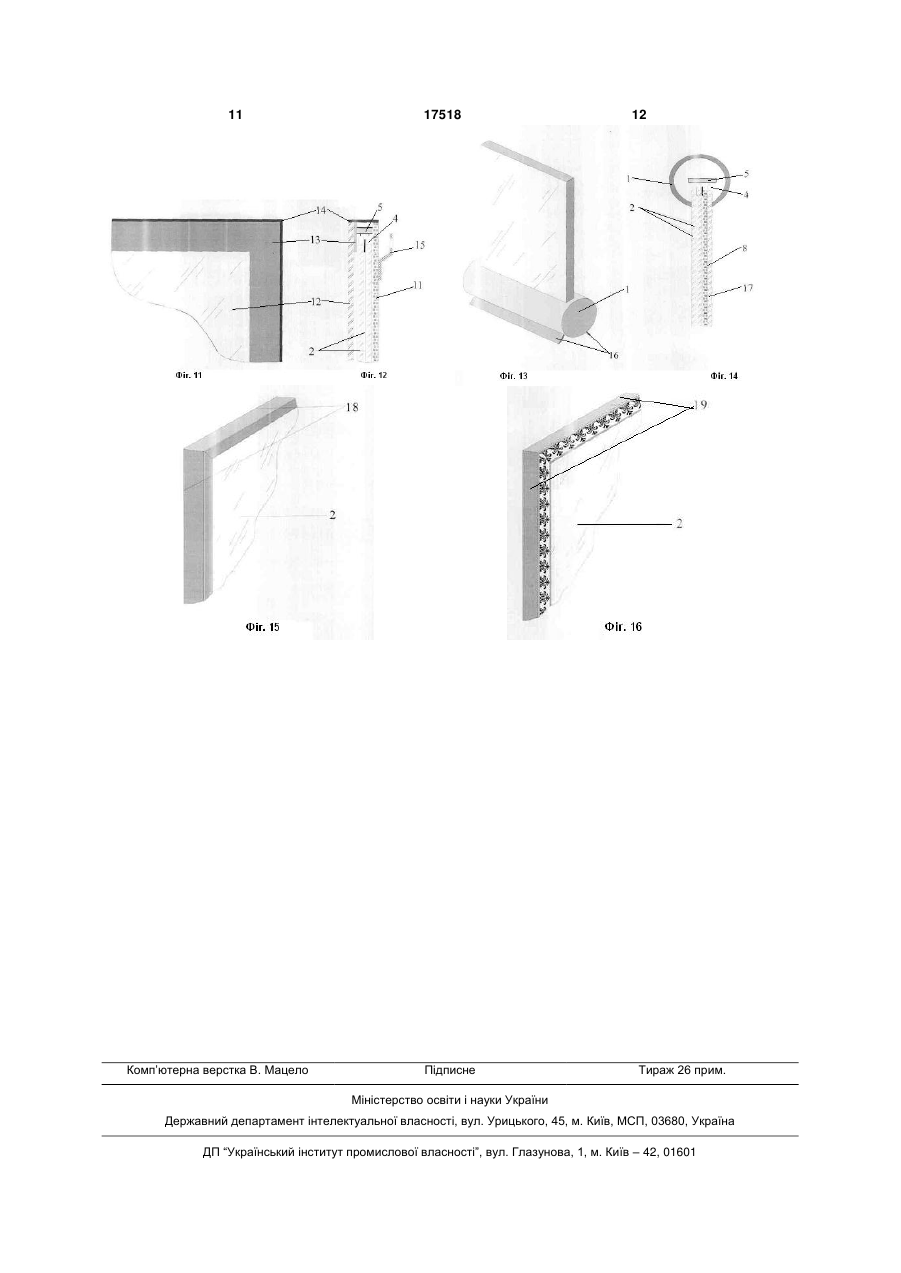

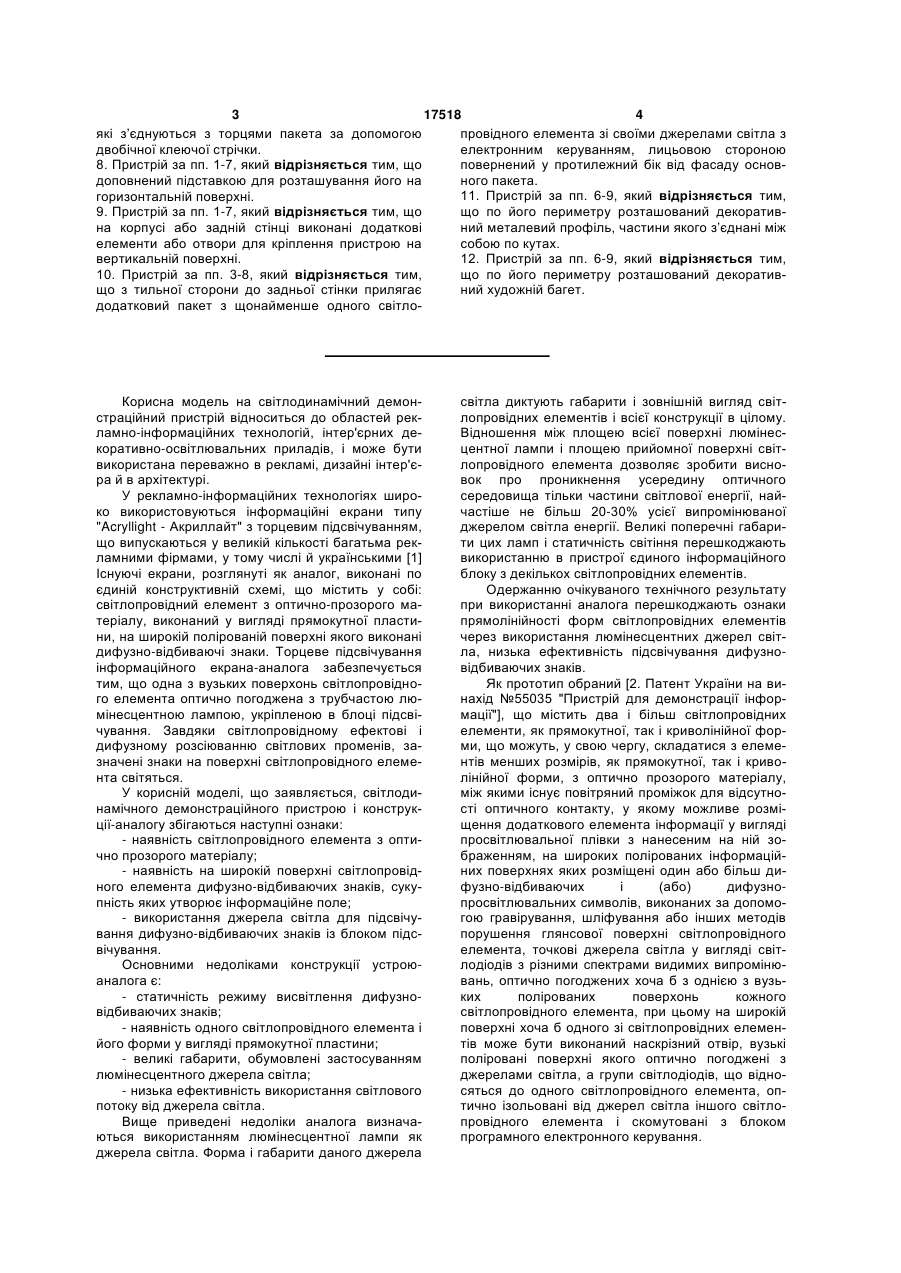

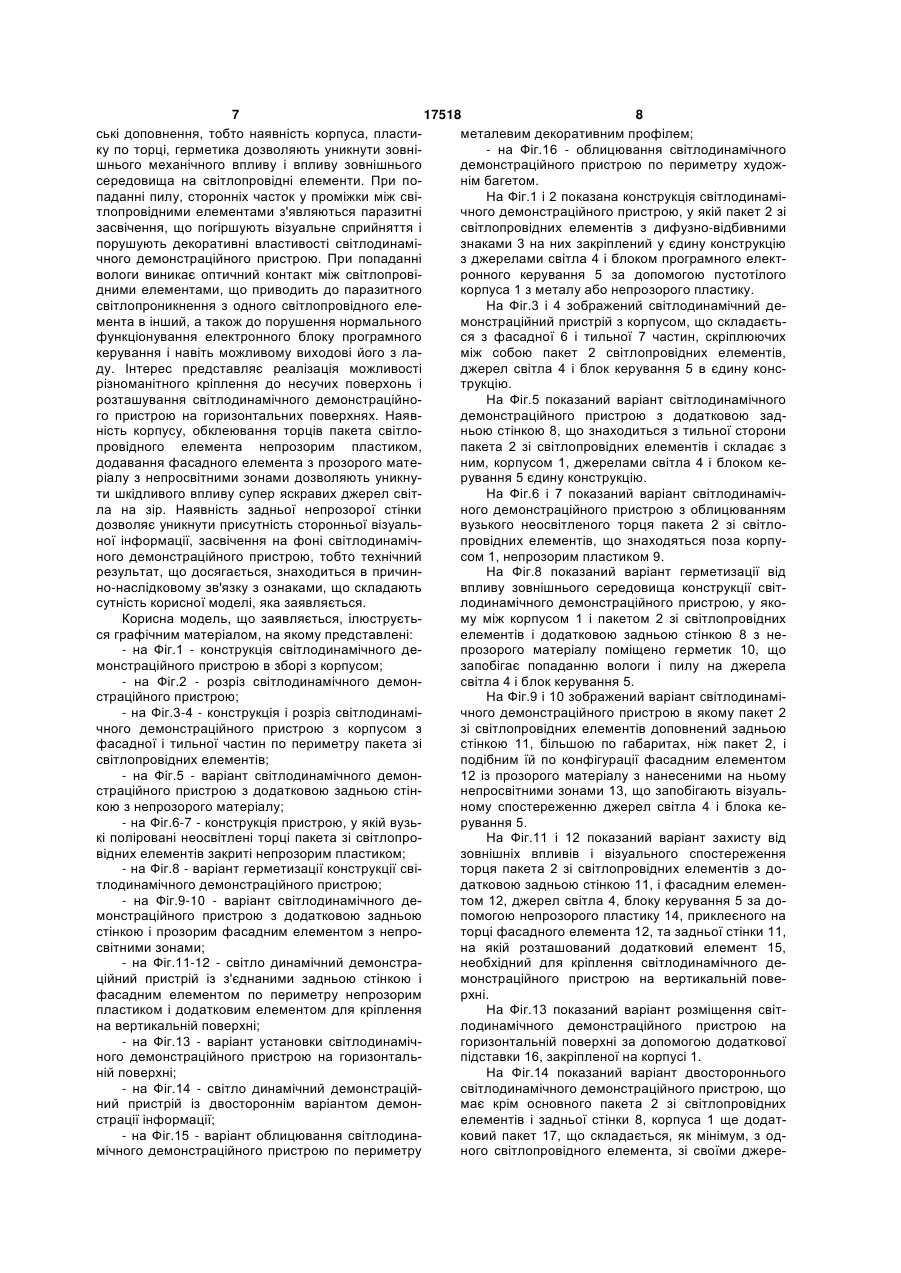

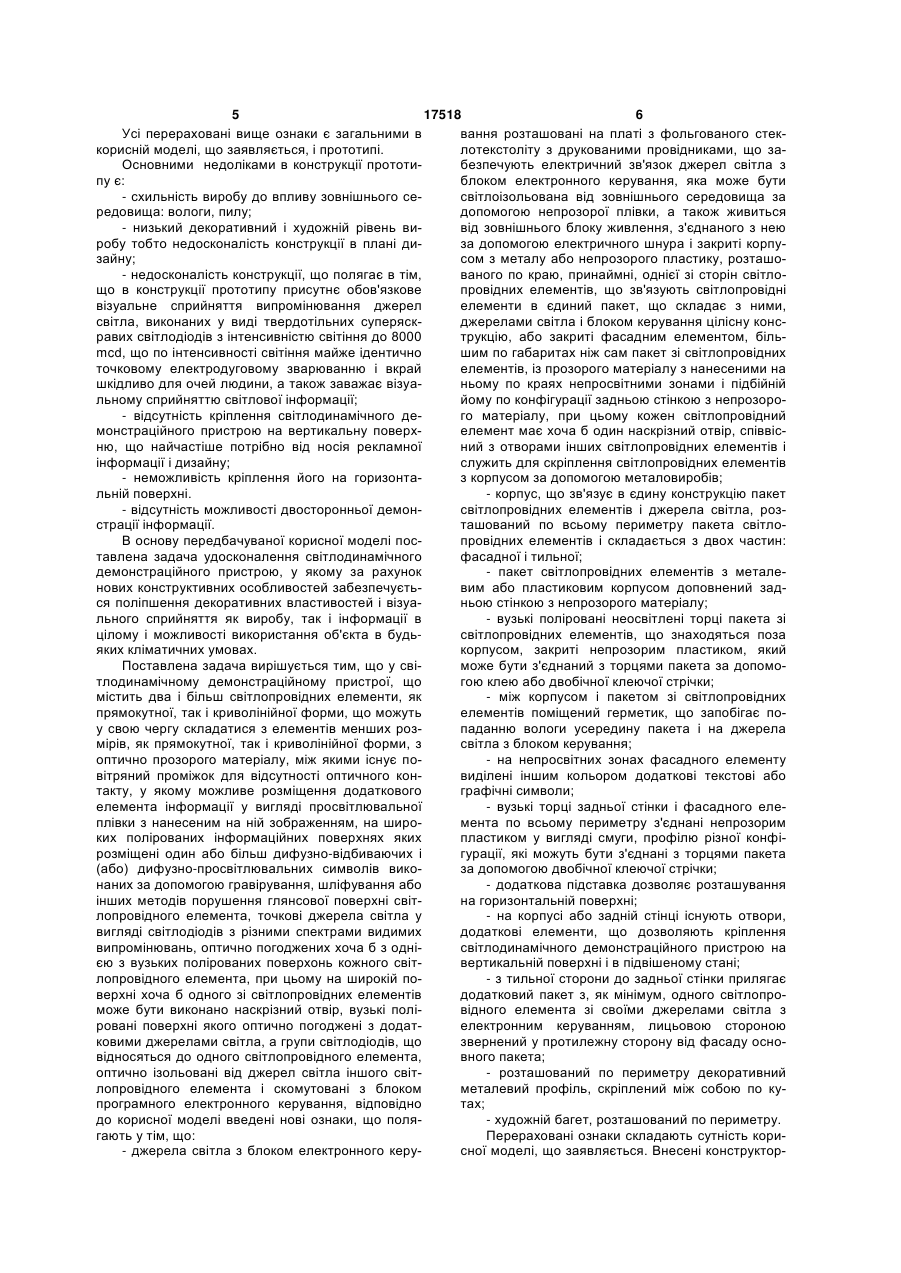

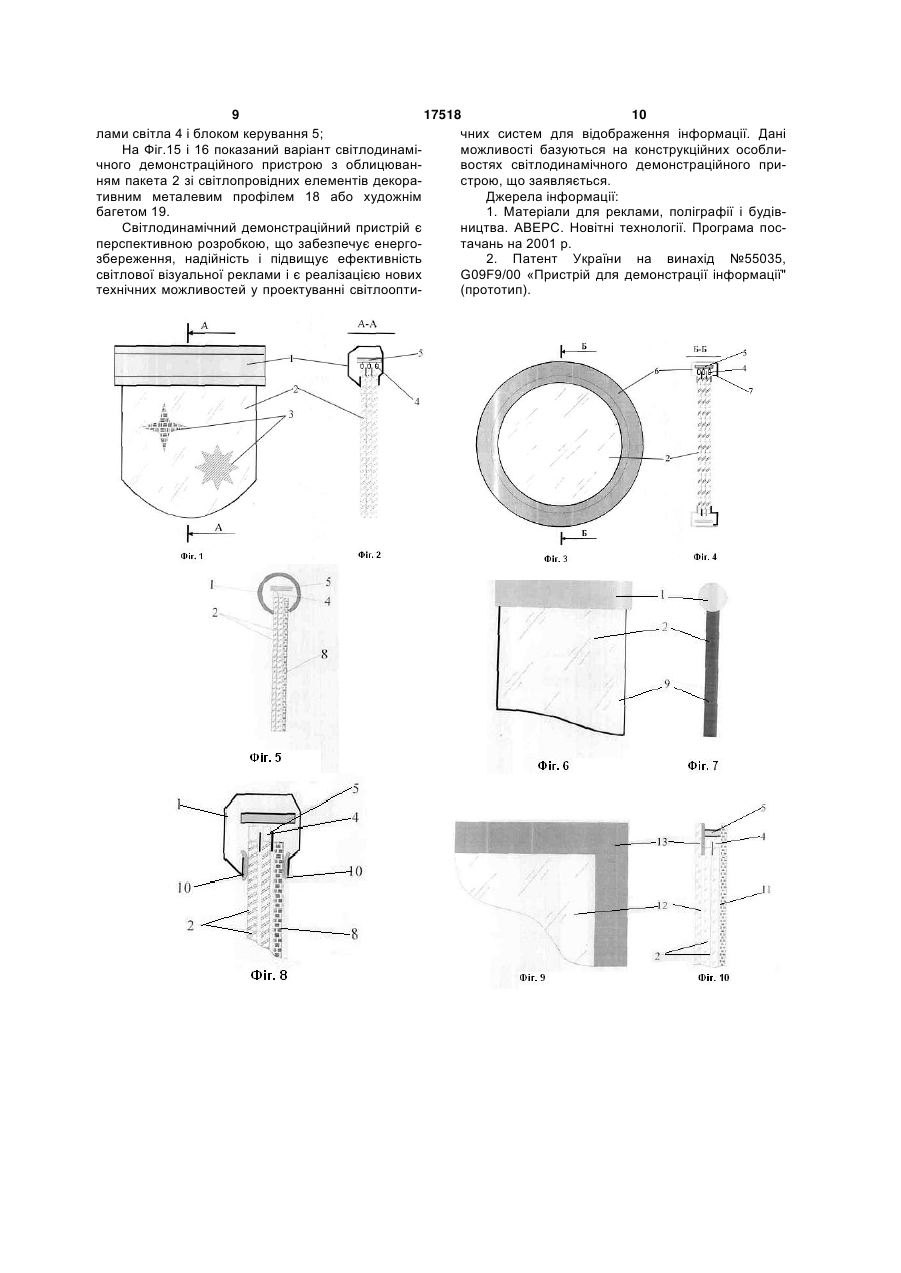

1. Світлодинамічний демонстраційний пристрій, що містить два і більше світлопровідних елементи як прямокутної, так і криволінійної форми, що, у свою чергу, складаються з елементів менших розмірів як прямокутної, так і криволінійної форми, з оптично прозорого матеріалу, між якими існує повітряний проміжок для відсутності оптичного контакту, у якому можливе розміщення додаткового елемента інформації у вигляді просвітлювальної плівки з нанесеним на ній зображенням, на широких полірованих інформаційних поверхнях яких розміщені один або більше дифузновідбиваючих і (або) дифузно-просвітлювальних символів, виконаних за допомогою гравірування, шліфування або інших методів порушення глянсової поверхні світлопровідного елемента, точкові джерела світла у вигляді світлодіодів з різними спектрами видимих випромінювань, оптично погоджених щонайменше з однією з вузьких полірованих поверхонь кожного світлопровідного елемента, при цьому на широкій поверхні щонайменше одного із світлопровідних елементів виконано наскрізний отвір, вузькі поліровані поверхні якого оптично погоджені з додатковими джерелами світла, а групи світлодіодів, що відносяться до одного світлопровідного елемента, оптично ізольовані від джерел світла іншого світлопровідного елемента і скомутовані з блоком програмного електронного керування, який відрізняється тим, що джерела світла з блоком електронного керування розташовані на платі з фольгованого склотекстоліту з друкованими провідниками, що забезпечують електричний зв’язок джерел світла з блоком електронного керування, яка може бути світлоізольована від зовнішнього середовища за допомогою непрозорої плівки, а також живиться від зовнішнього блока живлення, з’єднаного з нею за допомогою електричного шнура, крім того джере 2 (19) 1 3 17518 4 які з’єднуються з торцями пакета за допомогою провідного елемента зі своїми джерелами світла з двобічної клеючої стрічки. електронним керуванням, лицьовою стороною 8. Пристрій за пп. 1-7, який відрізняється тим, що повернений у протилежний бік від фасаду основдоповнений підставкою для розташування його на ного пакета. 11. Пристрій за пп. 6-9, який відрізняється тим, горизонтальній поверхні. 9. Пристрій за пп. 1-7, який відрізняється тим, що що по його периметру розташований декоративна корпусі або задній стінці виконані додаткові ний металевий профіль, частини якого з’єднані між елементи або отвори для кріплення пристрою на собою по кутах. 12. Пристрій за пп. 6-9, який відрізняється тим, вертикальній поверхні. 10. Пристрій за пп. 3-8, який відрізняється тим, що по його периметру розташований декоративщо з тильної сторони до задньої стінки прилягає ний художній багет. додатковий пакет з щонайменше одного світло Корисна модель на світлодинамічний демонстраційний пристрій відноситься до областей рекламно-інформаційних технологій, інтер'єрних декоративно-освітлювальних приладів, і може бути використана переважно в рекламі, дизайні інтер'єра й в архітектурі. У рекламно-інформаційних технологіях широко використовуються інформаційні екрани типу "Acryllight - Акриллайт" з торцевим підсвічуванням, що випускаються у великій кількості багатьма рекламними фірмами, у тому числі й українськими [1] Існуючі екрани, розглянуті як аналог, виконані по єдиній конструктивній схемі, що містить у собі: світлопровідний елемент з оптично-прозорого матеріалу, виконаний у вигляді прямокутної пластини, на широкій полірованій поверхні якого виконані дифузно-відбиваючі знаки. Торцеве підсвічування інформаційного екрана-аналога забезпечується тим, що одна з вузьких поверхонь світлопровідного елемента оптично погоджена з трубчастою люмінесцентною лампою, укріпленою в блоці підсвічування. Завдяки світлопровідному ефектові і дифузному розсіюванню світлових променів, зазначені знаки на поверхні світлопровідного елемента світяться. У корисній моделі, що заявляється, світлодинамічного демонстраційного пристрою і конструкції-аналогу збігаються наступні ознаки: - наявність світлопровідного елемента з оптично прозорого матеріалу; - наявність на широкій поверхні світлопровідного елемента дифузно-відбиваючих знаків, сукупність яких утворює інформаційне поле; - використання джерела світла для підсвічування дифузно-відбиваючих знаків із блоком підсвічування. Основними недоліками конструкції устроюаналога є: - статичність режиму висвітлення дифузновідбиваючих знаків; - наявність одного світлопровідного елемента і його форми у вигляді прямокутної пластини; - великі габарити, обумовлені застосуванням люмінесцентного джерела світла; - низька ефективність використання світлового потоку від джерела світла. Вище приведені недоліки аналога визначаються використанням люмінесцентної лампи як джерела світла. Форма і габарити даного джерела світла диктують габарити і зовнішній вигляд світлопровідних елементів і всієї конструкції в цілому. Відношення між площею всієї поверхні люмінесцентної лампи і площею прийомної поверхні світлопровідного елемента дозволяє зробити висновок про проникнення усередину оптичного середовища тільки частини світлової енергії, найчастіше не більш 20-30% усієї випромінюваної джерелом світла енергії. Великі поперечні габарити цих ламп і статичність світіння перешкоджають використанню в пристрої єдиного інформаційного блоку з декількох світлопровідних елементів. Одержанню очікуваного технічного результату при використанні аналога перешкоджають ознаки прямолінійності форм світлопровідних елементів через використання люмінесцентних джерел світла, низька ефективність підсвічування дифузновідбиваючих знаків. Як прототип обраний [2. Патент України на винахід №55035 "Пристрій для демонстрації інформації"], що містить два і більш світлопровідних елементи, як прямокутної, так і криволінійної форми, що можуть, у свою чергу, складатися з елементів менших розмірів, як прямокутної, так і криволінійної форми, з оптично прозорого матеріалу, між якими існує повітряний проміжок для відсутності оптичного контакту, у якому можливе розміщення додаткового елемента інформації у вигляді просвітлювальної плівки з нанесеним на ній зображенням, на широких полірованих інформаційних поверхнях яких розміщені один або більш дифузно-відбиваючих і (або) дифузнопросвітлювальних символів, виконаних за допомогою гравірування, шліфування або інших методів порушення глянсової поверхні світлопровідного елемента, точкові джерела світла у вигляді світлодіодів з різними спектрами видимих випромінювань, оптично погоджених хоча б з однією з вузьких полірованих поверхонь кожного світлопровідного елемента, при цьому на широкій поверхні хоча б одного зі світлопровідних елементів може бути виконаний наскрізний отвір, вузькі поліровані поверхні якого оптично погоджені з джерелами світла, а групи світлодіодів, що відносяться до одного світлопровідного елемента, оптично ізольовані від джерел світла іншого світлопровідного елемента і скомутовані з блоком програмного електронного керування. 5 17518 6 Усі перераховані вище ознаки є загальними в вання розташовані на платі з фольгованого стеккорисній моделі, що заявляється, і прототипі. лотекстоліту з друкованими провідниками, що заОсновними недоліками в конструкції прототибезпечують електричний зв'язок джерел світла з пу є: блоком електронного керування, яка може бути - схильність виробу до впливу зовнішнього сесвітлоізольована від зовнішнього середовища за редовища: вологи, пилу; допомогою непрозорої плівки, а також живиться - низький декоративний і художній рівень вивід зовнішнього блоку живлення, з'єднаного з нею робу тобто недосконалість конструкції в плані диза допомогою електричного шнура і закриті корпузайну; сом з металу або непрозорого пластику, розташо- недосконалість конструкції, що полягає в тім, ваного по краю, принаймні, однієї зі сторін світлощо в конструкції прототипу присутнє обов'язкове провідних елементів, що зв'язують світлопровідні візуальне сприйняття випромінювання джерел елементи в єдиний пакет, що складає з ними, світла, виконаних у виді твердотільних суперяскджерелами світла і блоком керування цілісну консравих світлодіодів з інтенсивністю світіння до 8000 трукцію, або закриті фасадним елементом, більmcd, що по інтенсивності світіння майже ідентично шим по габаритах ніж сам пакет зі світлопровідних точковому електродуговому зварюванню і вкрай елементів, із прозорого матеріалу з нанесеними на шкідливо для очей людини, а також заважає візуаньому по краях непросвітними зонами і підбійній льному сприйняттю світлової інформації; йому по конфігурації задньою стінкою з непрозоро- відсутність кріплення світлодинамічного дего матеріалу, при цьому кожен світлопровідний монстраційного пристрою на вертикальну поверхелемент має хоча б один наскрізний отвір, співвісню, що найчастіше потрібно від носія рекламної ний з отворами інших світлопровідних елементів і інформації і дизайну; служить для скріплення світлопровідних елементів - неможливість кріплення його на горизонтаз корпусом за допомогою металовиробів; льній поверхні. - корпус, що зв'язує в єдину конструкцію пакет - відсутність можливості двосторонньої демонсвітлопровідних елементів і джерела світла, розстрації інформації. ташований по всьому периметру пакета світлоВ основу передбачуваної корисної моделі поспровідних елементів і складається з двох частин: тавлена задача удосконалення світлодинамічного фасадної і тильної; демонстраційного пристрою, у якому за рахунок - пакет світлопровідних елементів з металенових конструктивних особливостей забезпечуєтьвим або пластиковим корпусом доповнений задся поліпшення декоративних властивостей і візуаньою стінкою з непрозорого матеріалу; льного сприйняття як виробу, так і інформації в - вузькі поліровані неосвітлені торці пакета зі цілому і можливості використання об'єкта в будьсвітлопровідних елементів, що знаходяться поза яких кліматичних умовах. корпусом, закриті непрозорим пластиком, який Поставлена задача вирішується тим, що у свіможе бути з'єднаний з торцями пакета за допомотлодинамічному демонстраційному пристрої, що гою клею або двобічної клеючої стрічки; містить два і більш світлопровідних елементи, як - між корпусом і пакетом зі світлопровідних прямокутної, так і криволінійної форми, що можуть елементів поміщений герметик, що запобігає поу свою чергу складатися з елементів менших розпаданню вологи усередину пакета і на джерела мірів, як прямокутної, так і криволінійної форми, з світла з блоком керування; оптично прозорого матеріалу, між якими існує по- на непросвітних зонах фасадного елементу вітряний проміжок для відсутності оптичного конвиділені іншим кольором додаткові текстові або такту, у якому можливе розміщення додаткового графічні символи; елемента інформації у вигляді просвітлювальної - вузькі торці задньої стінки і фасадного елеплівки з нанесеним на ній зображенням, на широмента по всьому периметру з'єднані непрозорим ких полірованих інформаційних поверхнях яких пластиком у вигляді смуги, профілю різної конфірозміщені один або більш дифузно-відбиваючих і гурації, які можуть бути з'єднані з торцями пакета (або) дифузно-просвітлювальних символів викоза допомогою двобічної клеючої стрічки; наних за допомогою гравірування, шліфування або - додаткова підставка дозволяє розташування інших методів порушення глянсової поверхні світна горизонтальній поверхні; лопровідного елемента, точкові джерела світла у - на корпусі або задній стінці існують отвори, вигляді світлодіодів з різними спектрами видимих додаткові елементи, що дозволяють кріплення випромінювань, оптично погоджених хоча б з однісвітлодинамічного демонстраційного пристрою на єю з вузьких полірованих поверхонь кожного світвертикальній поверхні і в підвішеному стані; лопровідного елемента, при цьому на широкій по- з тильної сторони до задньої стінки прилягає верхні хоча б одного зі світлопровідних елементів додатковий пакет з, як мінімум, одного світлопроможе бути виконано наскрізний отвір, вузькі полівідного елемента зі своїми джерелами світла з ровані поверхні якого оптично погоджені з додателектронним керуванням, лицьовою стороною ковими джерелами світла, а групи світлодіодів, що звернений у протилежну сторону від фасаду основідносяться до одного світлопровідного елемента, вного пакета; оптично ізольовані від джерел світла іншого світ- розташований по периметру декоративний лопровідного елемента і скомутовані з блоком металевий профіль, скріплений між собою по купрограмного електронного керування, відповідно тах; до корисної моделі введені нові ознаки, що поля- художній багет, розташований по периметру. гають у тім, що: Перераховані ознаки складають сутність кори- джерела світла з блоком електронного керусної моделі, що заявляється. Внесені конструктор 7 17518 8 ські доповнення, тобто наявність корпуса, пластиметалевим декоративним профілем; ку по торці, герметика дозволяють уникнути зовні- на Фіг.16 - облицювання світлодинамічного шнього механічного впливу і впливу зовнішнього демонстраційного пристрою по периметру художсередовища на світлопровідні елементи. При понім багетом. паданні пилу, сторонніх часток у проміжки між свіНа Фіг.1 і 2 показана конструкція світлодинамітлопровідними елементами з'являються паразитні чного демонстраційного пристрою, у якій пакет 2 зі засвічення, що погіршують візуальне сприйняття і світлопровідних елементів з дифузно-відбивними порушують декоративні властивості світлодинамізнаками 3 на них закріплений у єдину конструкцію чного демонстраційного пристрою. При попаданні з джерелами світла 4 і блоком програмного електвологи виникає оптичний контакт між світлопровіронного керування 5 за допомогою пустотілого дними елементами, що приводить до паразитного корпуса 1 з металу або непрозорого пластику. світлопроникнення з одного світлопровідного елеНа Фіг.3 і 4 зображений світлодинамічний демента в інший, а також до порушення нормального монстраційний пристрій з корпусом, що складаєтьфункціонування електронного блоку програмного ся з фасадної 6 і тильної 7 частин, скріплюючих керування і навіть можливому виходові його з ламіж собою пакет 2 світлопровідних елементів, ду. Інтерес представляє реалізація можливості джерел світла 4 і блок керування 5 в єдину консрізноманітного кріплення до несучих поверхонь і трукцію. розташування світлодинамічного демонстраційноНа Фіг.5 показаний варіант світлодинамічного го пристрою на горизонтальних поверхнях. Наявдемонстраційного пристрою з додатковою задність корпусу, обклеювання торців пакета світлоньою стінкою 8, що знаходиться з тильної сторони провідного елемента непрозорим пластиком, пакета 2 зі світлопровідних елементів і складає з додавання фасадного елемента з прозорого матеним, корпусом 1, джерелами світла 4 і блоком керіалу з непросвітними зонами дозволяють уникнурування 5 єдину конструкцію. ти шкідливого впливу супер яскравих джерел світНа Фіг.6 і 7 показаний варіант світлодинамічла на зір. Наявність задньої непрозорої стінки ного демонстраційного пристрою з облицюванням дозволяє уникнути присутність сторонньої візуальвузького неосвітленого торця пакета 2 зі світлоної інформації, засвічення на фоні світлодинамічпровідних елементів, що знаходяться поза корпуного демонстраційного пристрою, тобто технічний сом 1, непрозорим пластиком 9. результат, що досягається, знаходиться в причинНа Фіг.8 показаний варіант герметизації від но-наслідковому зв'язку з ознаками, що складають впливу зовнішнього середовища конструкції світсутність корисної моделі, яка заявляється. лодинамічного демонстраційного пристрою, у якоКорисна модель, що заявляється, ілюструєтьму між корпусом 1 і пакетом 2 зі світлопровідних ся графічним матеріалом, на якому представлені: елементів і додатковою задньою стінкою 8 з не- на Фіг.1 - конструкція світлодинамічного депрозорого матеріалу поміщено герметик 10, що монстраційного пристрою в зборі з корпусом; запобігає попаданню вологи і пилу на джерела - на Фіг.2 - розріз світлодинамічного демонсвітла 4 і блок керування 5. страційного пристрою; На Фіг.9 і 10 зображений варіант світлодинамі- на Фіг.3-4 - конструкція і розріз світлодинамічного демонстраційного пристрою в якому пакет 2 чного демонстраційного пристрою з корпусом з зі світлопровідних елементів доповнений задньою фасадної і тильної частин по периметру пакета зі стінкою 11, більшою по габаритах, ніж пакет 2, і світлопровідних елементів; подібним їй по конфігурації фасадним елементом - на Фіг.5 - варіант світлодинамічного демон12 із прозорого матеріалу з нанесеними на ньому страційного пристрою з додатковою задньою стіннепросвітними зонами 13, що запобігають візуалькою з непрозорого матеріалу; ному спостереженню джерел світла 4 і блока ке- на Фіг.6-7 - конструкція пристрою, у якій вузьрування 5. кі поліровані неосвітлені торці пакета зі світлопроНа Фіг.11 і 12 показаний варіант захисту від відних елементів закриті непрозорим пластиком; зовнішніх впливів і візуального спостереження - на Фіг.8 - варіант герметизації конструкції світорця пакета 2 зі світлопровідних елементів з дотлодинамічного демонстраційного пристрою; датковою задньою стінкою 11, і фасадним елемен- на Фіг.9-10 - варіант світлодинамічного детом 12, джерел світла 4, блоку керування 5 за домонстраційного пристрою з додатковою задньою помогою непрозорого пластику 14, приклеєного на стінкою і прозорим фасадним елементом з непроторці фасадного елемента 12, та задньої стінки 11, світними зонами; на якій розташований додатковий елемент 15, - на Фіг.11-12 - світло динамічний демонстранеобхідний для кріплення світлодинамічного деційний пристрій із з'єднаними задньою стінкою і монстраційного пристрою на вертикальній повефасадним елементом по периметру непрозорим рхні. пластиком і додатковим елементом для кріплення На Фіг.13 показаний варіант розміщення світна вертикальній поверхні; лодинамічного демонстраційного пристрою на - на Фіг.13 - варіант установки світлодинамічгоризонтальній поверхні за допомогою додаткової ного демонстраційного пристрою на горизонтальпідставки 16, закріпленої на корпусі 1. ній поверхні; На Фіг.14 показаний варіант двостороннього - на Фіг.14 - світло динамічний демонстраційсвітлодинамічного демонстраційного пристрою, що ний пристрій із двостороннім варіантом демонмає крім основного пакета 2 зі світлопровідних страції інформації; елементів і задньої стінки 8, корпуса 1 ще додат- на Фіг.15 - варіант облицювання світлодинаковий пакет 17, що складається, як мінімум, з одмічного демонстраційного пристрою по периметру ного світлопровідного елемента, зі своїми джере 9 17518 10 лами світла 4 і блоком керування 5; чних систем для відображення інформації. Дані На Фіг.15 і 16 показаний варіант світлодинаміможливості базуються на конструкційних особличного демонстраційного пристрою з облицюванвостях світлодинамічного демонстраційного приням пакета 2 зі світлопровідних елементів декорастрою, що заявляється. тивним металевим профілем 18 або художнім Джерела інформації: багетом 19. 1. Матеріали для реклами, поліграфії і будівСвітлодинамічний демонстраційний пристрій є ництва. АВЕРС. Новітні технології. Програма посперспективною розробкою, що забезпечує енерготачань на 2001 р. збереження, надійність і підвищує ефективність 2. Патент України на винахід №55035, світлової візуальної реклами і є реалізацією нових G09F9/00 «Пристрій для демонстрації інформації" технічних можливостей у проектуванні світлоопти(прототип). 11 Комп’ютерна верстка В. Мацело 17518 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
