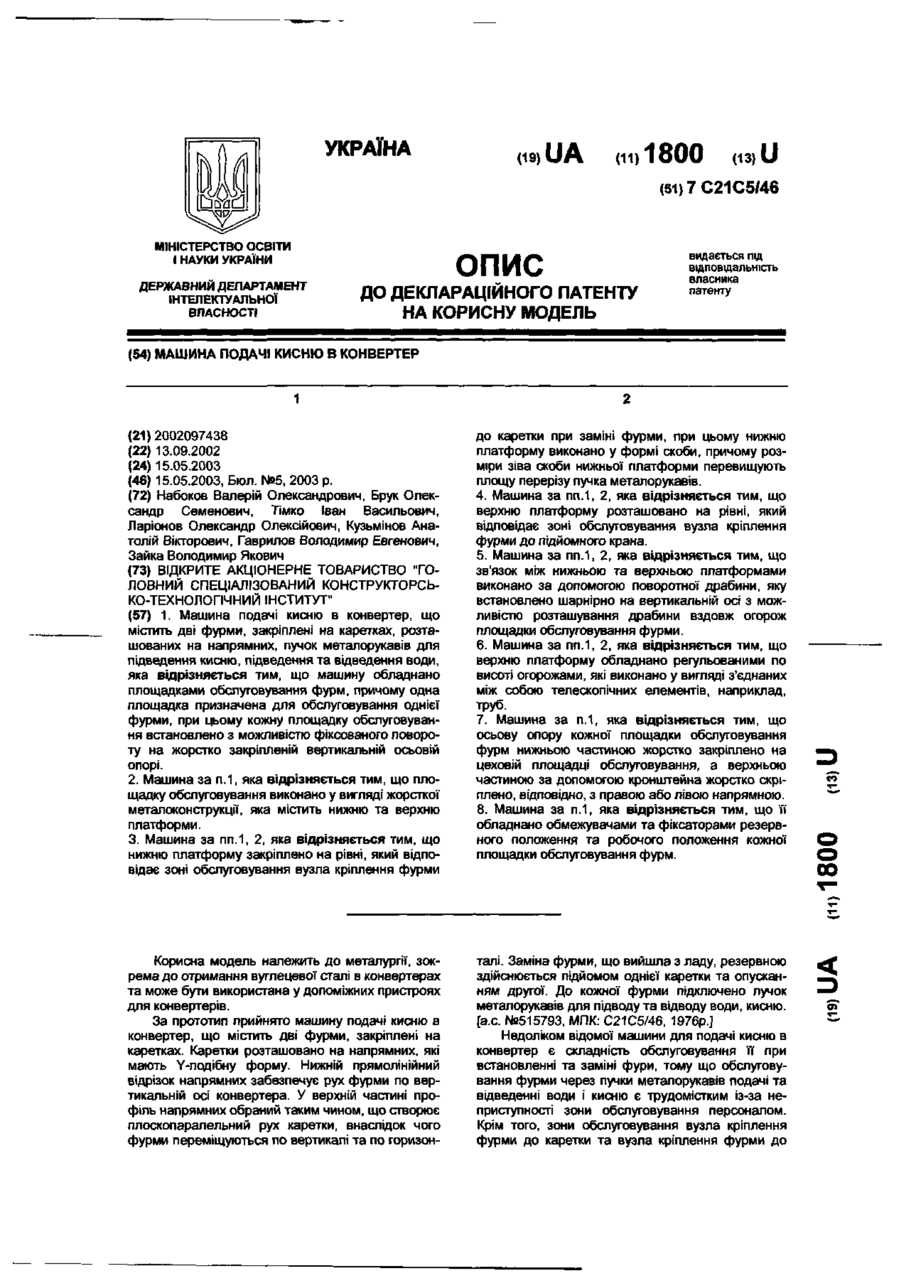

Машина подачі кисню в конвертер

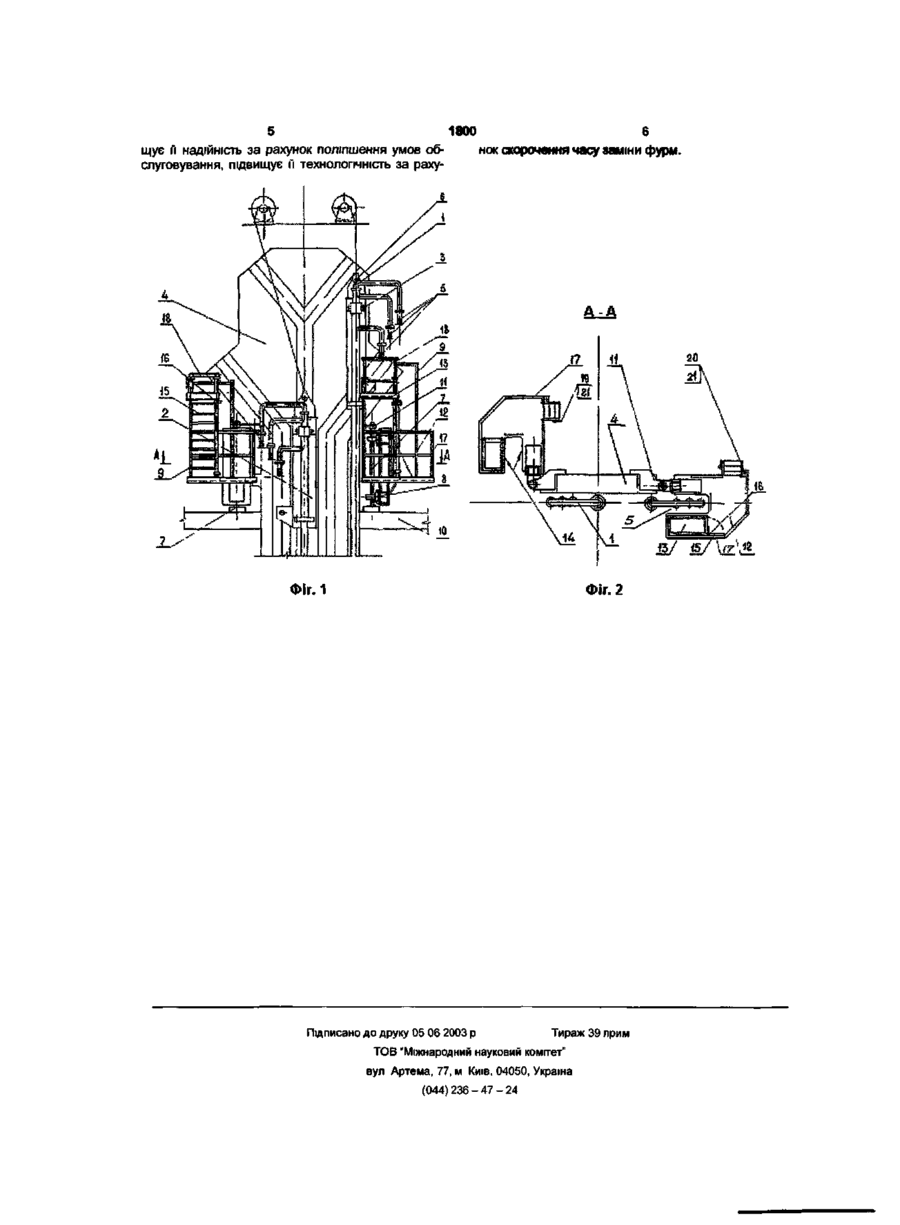

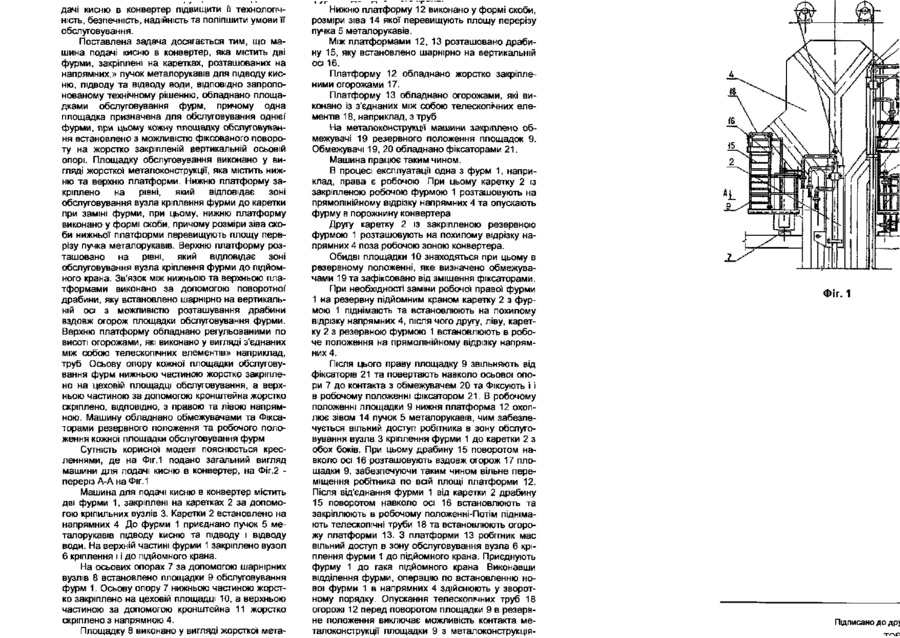

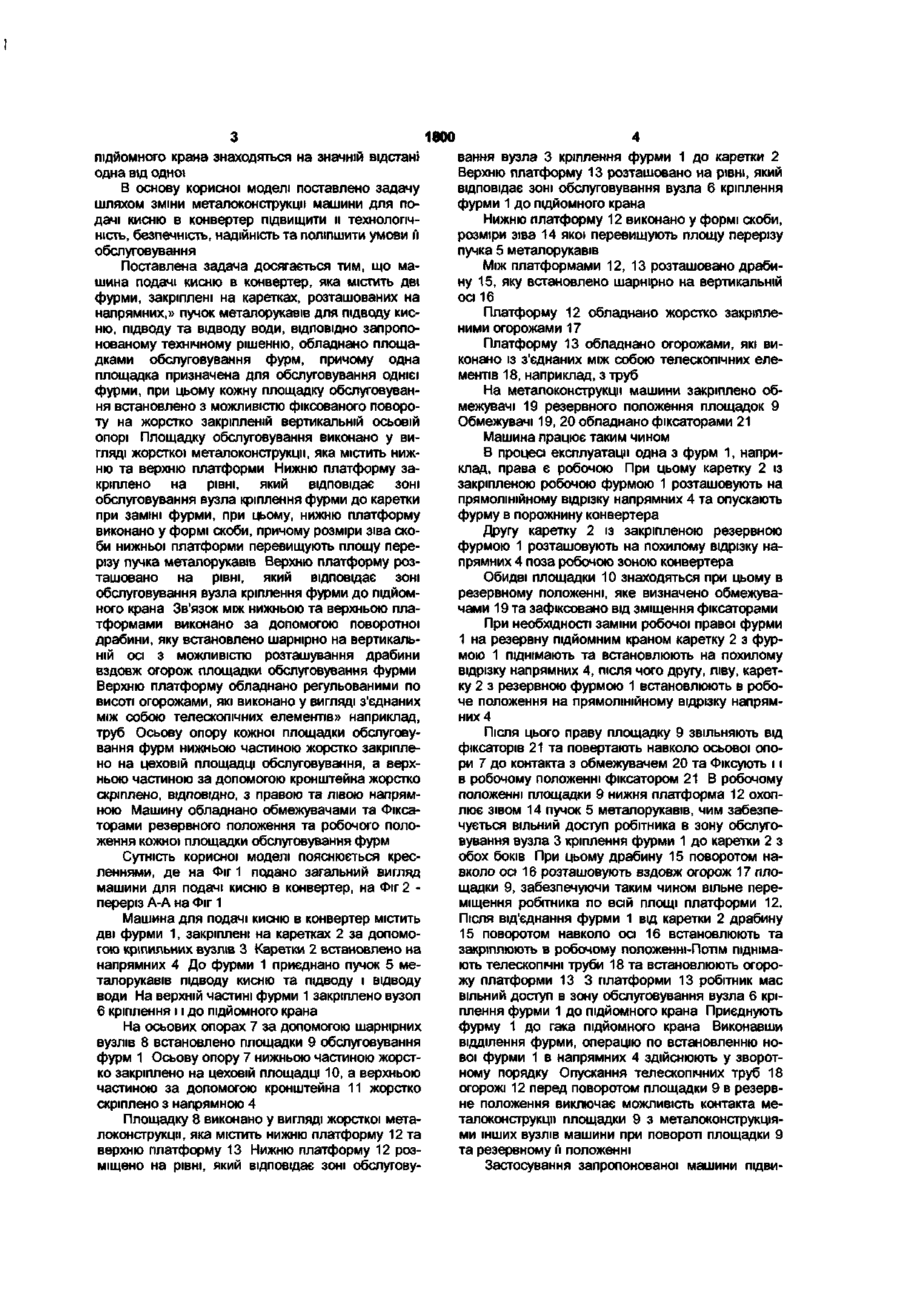

1. Машина подачі кисню в конвертер, що містить дві фурми, закріплені на каретках, розташованих на напрямних, пучок металорукавів для підведення кисню, підведення та відведення води, яка відрізняється тим, що машину обладнано площадками обслуговування фурм, причому одна площадка призначена для обслуговування однієї фурми, при цьому кожну площадку обслуговування встановлено з можливістю фіксованого повороту на жорстко закріпленій вертикальній осьовій опорі. 2. Машина за п.1, яка відрізняється тим, що площадку обслуговування виконано у вигляді жорсткої металоконструкції, яка містить нижню та верхню платформи. 3. Машина за пп.1, 2, яка відрізняється тим, що нижню платформу закріплено на рівні, який відповідає зоні обслуговування вузла кріплення фурми до каретки при заміні фурми, при цьому нижню платформу виконано у формі скоби, причому розміри зіва скоби нижньої платформи перевищують площу перерізу пучка металорукавів. 4. Машина за пп.1, 2, яка відрізняється тим, що верхню платформу розташовано на рівні, який відповідає зоні обслуговування вузла кріплення фурми до підйомного крана. 5. Машина за пп.1, 2, яка відрізняється тим, що зв'язок між нижньою та верхньою платформами виконано за допомогою поворотної драбини, яку встановлено шарнірно на вертикальній осі з можливістю розташування драбини вздовж огорож площадки обслуговування фурми. 6. Машина за пп.1, 2, яка відрізняється тим, що верхню платформу обладнано регульованими по висоті огорожами, які виконано у вигляді з'єднаних між собою телескопічних елементів, наприклад, труб. 7. Машина за п.1, яка відрізняється тим, що осьову опору кожної площадки обслуговування фурм нижньою частиною жорстко закріплено на цеховій площадці обслуговування, а верхньою частиною за допомогою кронштейна жорстко скріплено, відповідно, з правою або лівою напрямною. 8. Машина за п.1, яка відрізняється тим, що її обладнано обмежувачами та фіксаторами резервного положення та робочого положення кожної площадки обслуговування фурм. Корисна модель належить до металургії, зокрема до отримання вуглецевої сталі в конвертерах та може бути використана у допоміжних пристроях для конвертерів. За прототип прийнято машину подачі кисню в конвертер, що містить дві фурми, закріплені на каретках. Каретки розташовано на напрямних, які мають Y-подібну форму. Нижній прямолінійний відрізок напрямних забезпечує рух фурми по вертикальній осі конвертера. У верхній частині профіль напрямних обраний таким чином, що створює плоскопаралельний рух каретки, внаслідок чого фурми переміщуються по вертикалі та по горизон талі. Заміна фурми, що вийшла з ладу, резервною здійснюється підйомом однієї каретки та опусканням другої. До кожної фурми підключено пучок металорукавів для підводу та відводу води, кисню, [а.с. №515793, МПК: С21С5/46, 1976р.] Недоліком відомої машини для подачі кисню в конвертер є складність обслуговування її при встановленні та заміні фури, тому що обслуговування фурми через пучки металорукавів подачі та відведенні води і кисню є трудомістким із-за неприступності зони обслуговування персоналом. Крім того, зони обслуговування вузла кріплення фурми до каретки та вузла кріплення фурми до 00 1800 підйомного крана знаходяться на значній відстані одна від одної В основу корисної моделі поставлено задачу шляхом зміни металоконструкції машини для подачі кисню в конвертер підвищити и технологічність, безпечність, надійність та поліпшити умови й обслуговування Поставлена задача досягається тим, що машина подачі кисню в конвертер, яка містить дві фурми, закріплені на каретках, розташованих на напрямних,» пучок металорукавів для підводу кисню, підводу та відводу води, ВІДПОВІДНО запропонованому технічному рішенню, обладнано площадками обслуговування фурм, причому одна площадка призначена для обслуговування однієї фурми, при цьому кожну площадку обслуговування встановлено з можливістю фіксованого повороту на жорстко закріпленій вертикальній осьовій опорі Площадку обслуговування виконано у вигляді жорсткої металоконструкції, яка містить нижню та верхню платформи Нижню платформу закріплено на рівні, який відповідає зоні обслуговування вузла кріплення фурми до каретки при заміні фурми, при цьому, нижню платформу виконано у формі скоби, причому розміри зіва скоби нижньої платформи перевищують площу перерізу пучка металорукавів Верхню платформу розташовано на рівні, який відповідає зоні обслуговування вузла кріплення фурми до підйомного крана Зв'язок між нижньою та верхньою платформами виконано за допомогою поворотної драбини, яку встановлено шарнірно на вертикальній осі з можливістю розташування драбини вздовж огорож площадки обслуговування фурми Верхню платформу обладнано регульованими по висоті огорожами, які виконано у вигляді з'єднаних між собою телескопічних елементів» наприклад, труб Осьову опору кожної площадки обслуговування фурм нижньою частиною жорстко закріплено на цеховій площадці обслуговування, а верхньою частиною за допомогою кронштейна жорстко скріплено, ВІДПОВІДНО, з правою та лівою напрямною Машину обладнано обмежувачами та Фіксаторами резервного положення та робочого положення кожної площадки обслуговування фурм Сутність корисної моделі пояснюється кресленнями, де на Фіг 1 подано загальний вигляд машини для подачі кисню в конвертер, на Фіг 2 переріз А-А на Фіг 1 Машина для подачі кисню в конвертер містить дві фурми 1, закріплені на каретках 2 за допомогою кріпильних вузлів 3 Каретки 2 встановлено на напрямних 4 До фурми 1 приєднано пучок 5 металорукавів підводу кисню та підводу і відводу води На верхній частині фурми 1 закріплено вузол 6 кріплення 11 до підйомного крана На осьових опорах 7 за допомогою шарнірних вузлів 8 встановлено площадки 9 обслуговування фурм 1 Осьову опору 7 нижньою частиною жорстко закріплено на цеховій площадці 10, а верхньою частиною за допомогою кронштейна 11 жорстко скріплено з напрямною 4 Площадку 8 виконано у вигляді жорсткої металоконструкції, яка містить нижню платформу 12 та верхню платформу 13 Нижню платформу 12 розміщено на рівні, який відповідає зоні обслугову вання вузла 3 кріплення фурми 1 до каретки 2 Верхню платформу 13 розташовано на рівні, який відповідає зоні обслуговування вузла 6 кріплення фурми 1 до підйомного крана Нижню платформу 12 виконано у формі скоби, розміри зіва 14 якої перевищують площу перерізу пучка 5 металорукавів Між платформами 12, 13 розташовано драбину 15, яку встановлено шарнірно на вертикальній осі 16 Платформу 12 обладнано жорстко закріпленими огорожами 17 Платформу 13 обладнано огорожами, які виконано із з'єднаних між собою телескопічних елементів 18, наприклад, з труб На металоконструкції машини закріплено обмежувачі 19 резервного положення площадок 9 Обмежувачі 19, 20 обладнано фіксаторами 21 Машина працює таким чином В процесі експлуатації одна з фурм 1, наприклад, права є робочою При цьому каретку 2 із закріпленою робочою фурмою 1 розташовують на прямолінійному відрізку напрямних 4 та опускають фурму в порожнину конвертера Другу каретку 2 із закріпленою резервною фурмою 1 розташовують на похилому відрізку напрямних 4 поза робочою зоною конвертера Обидві площадки 10 знаходяться при цьому в резервному положенні, яке визначено обмежувачами 19 та зафіксовано від зміщення фіксаторами При необхідності заміни робочої правої фурми 1 на резервну підйомним краном каретку 2 з фурмою 1 піднімають та встановлюють на похилому відрізку напрямних 4, після чого другу, ліву, каретку 2 з резервною фурмою 1 встановлюють в робоче положення на прямолінійному відрізку напрямних 4 Після ЦЬОГО праву площадку 9 звільняють від фіксаторів 21 та повертають навколо осьової опори 7 до контакта з обмежувачем 20 та Фіксують і і в робочому положенні фіксатором 21 В робочому положенні площадки 9 нижня платформа 12 охоплює зівом 14 пучок 5 металорукавів, чим забезпечується вільний доступ робітника в зону обслуговування вузла 3 кріплення фурми 1 до каретки 2 з обох боків При цьому драбину 15 поворотом навколо осі 16 розташовують вздовж огорож 17 площадки 9, забезпечуючи таким чином вільне переміщення робітника по всій площі платформи 12. Після від'єднання фурми 1 від каретки 2 драбину 15 поворотом навколо осі 16 встановлюють та закріплюють в робочому положенні-Потім піднімають телескопічні труби 18 та встановлюють огорожу платформи 13 3 платформи 13 робітник мас вільний доступ в зону обслуговування вузла 6 кріплення фурми 1 до підйомного крана Приєднують фурму 1 до гака підйомного крана Виконавши відділення фурми, операцію по встановленню нової фурми 1 в напрямних 4 здійснюють у зворотному порядку Опускання телескопічних труб 18 огорожі 12 перед поворотом площадки 9 в резервне положення виключає можливість контакта металоконструкції площадки 9 з металоконструкціями інших вузлів машини при повороті площадки 9 та резервному її положенні Застосування запропонованої машини підви 5 1800 6 щує її надійність за рахунок поліпшення умов обнок скорочення часу заміни фурм, слуговування, підвищує її технологічність за раху Фіг. 1 Фіг. 2 Підписано до друку 05 06 2003 рТираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
