Пристрій для подачі кисню та торкретування конвертера

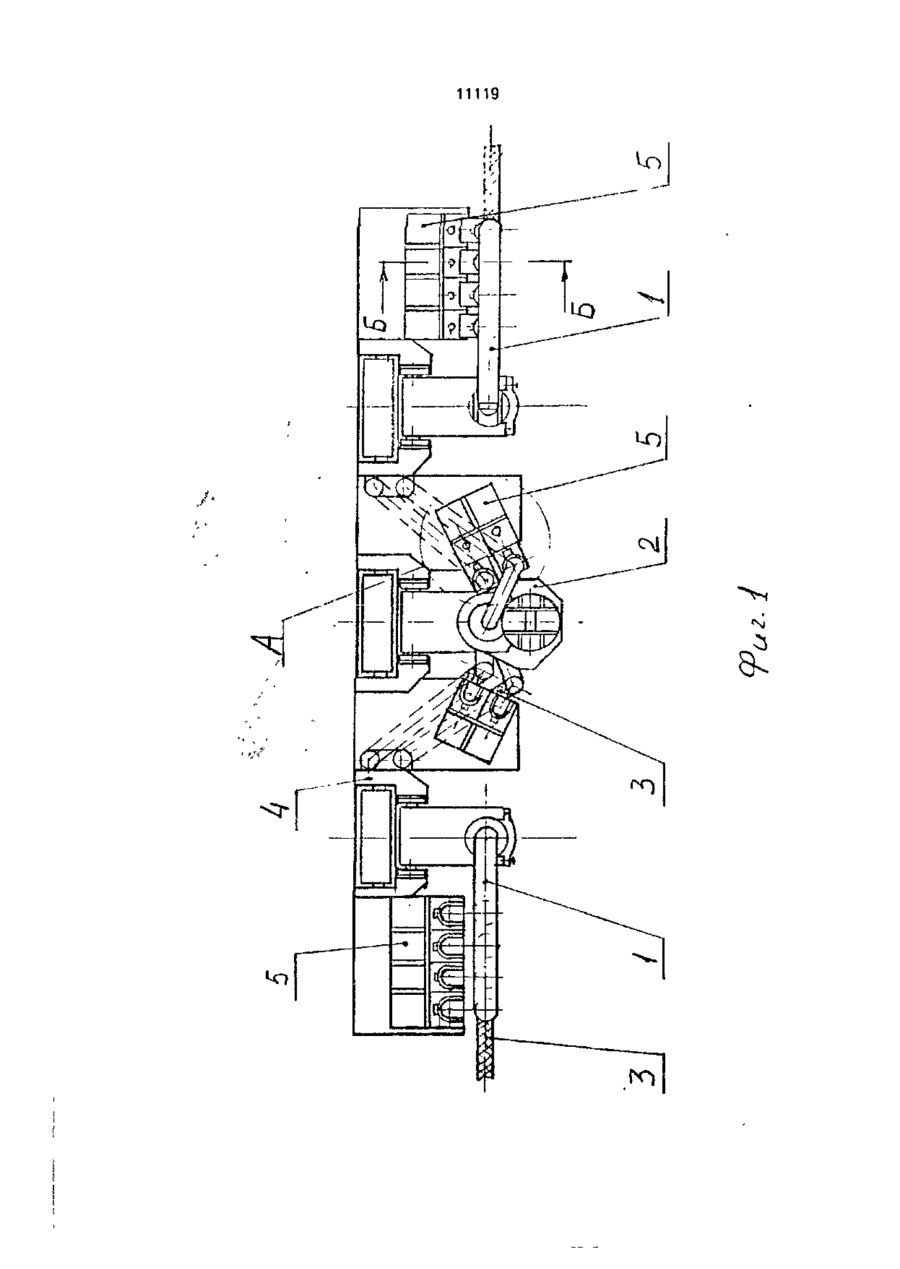

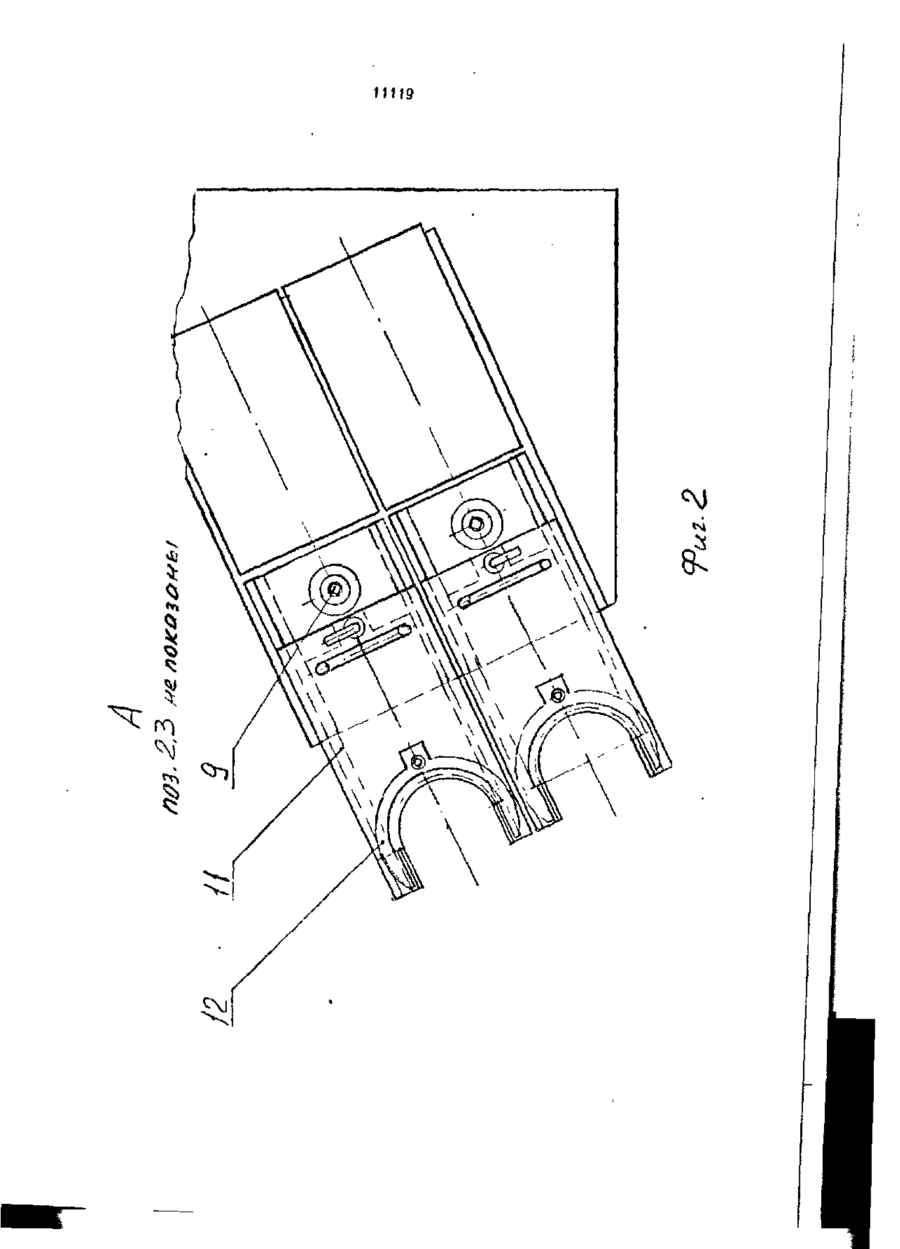

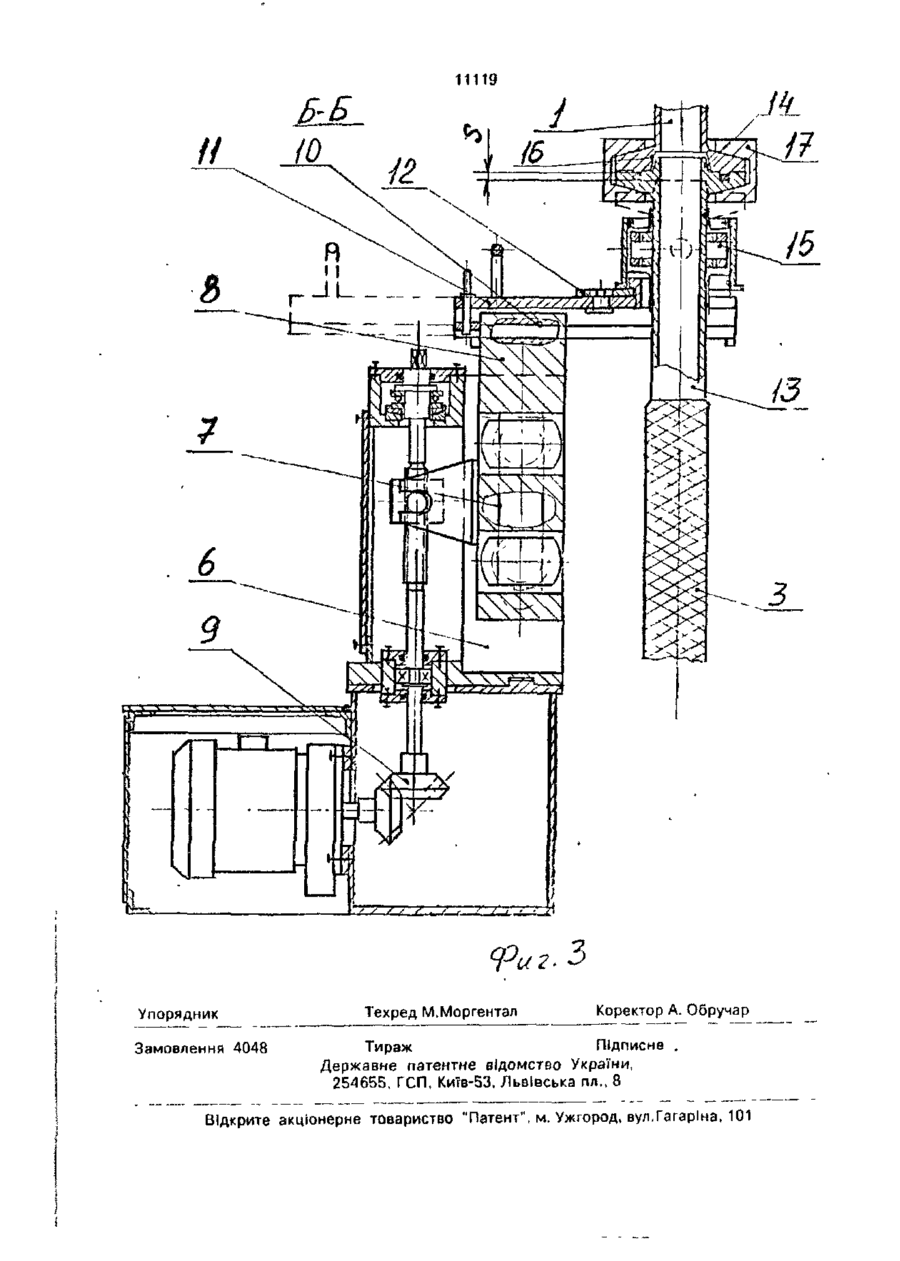

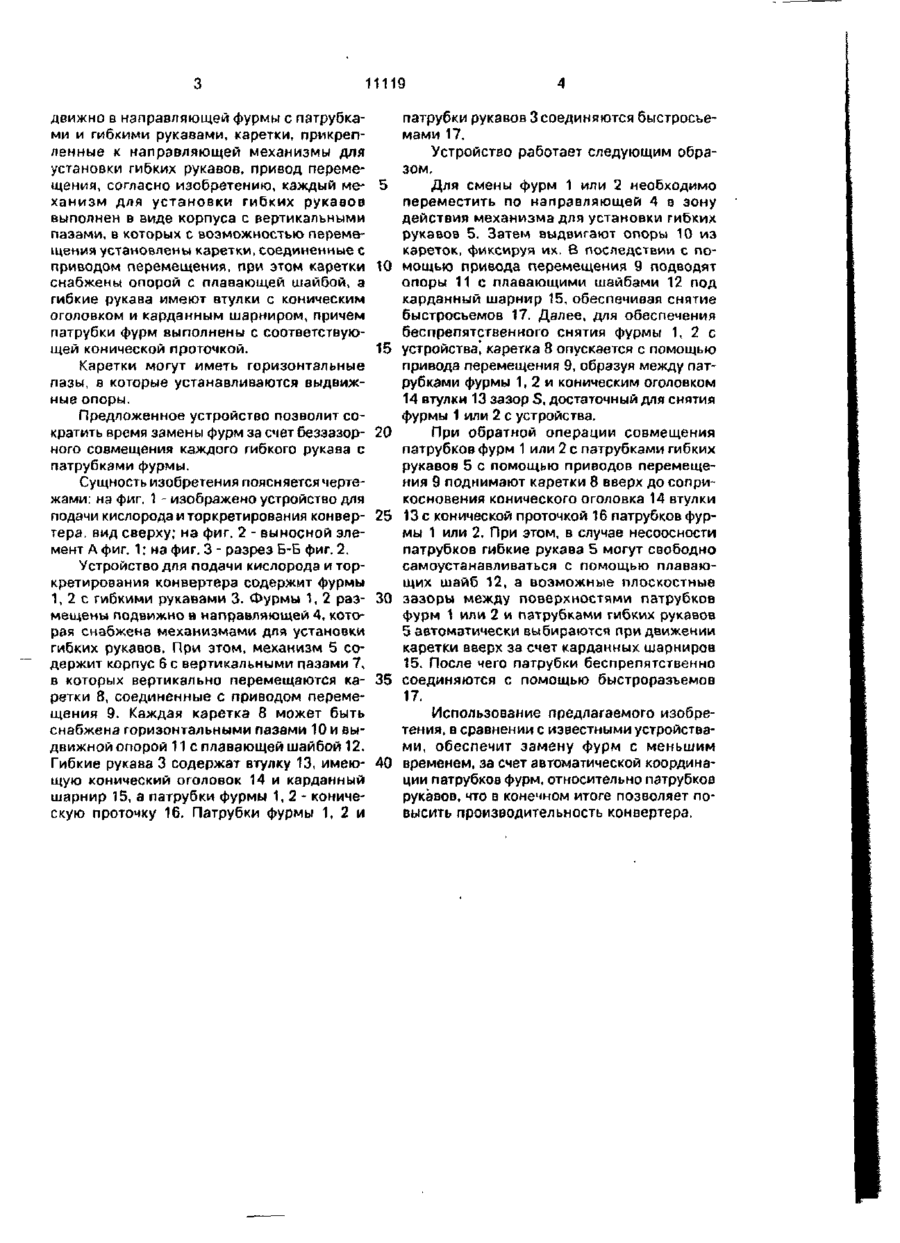

1. Устройство для подачи кислорода и торкретирования конвертера, содержащее размещенные подвижно в направляющей фурмы с патрубками и гибкими рукавами, каретки, прикрепленные к направляющей механизмы для установки гибких рукавов, привод перемещения, о т л и ч а ю щ е е с я тем, что каждый механизм для установки гибких рукавов выполнен в виде корпуса с вертикальными пазами, в которых с возможностью перемещения установлены каретки, соединенные с приводом перемещения, при этом каретки снабжены опорой с плавающей шайбой, а гибкие рукава имеют втулки с коническим оголовком и карданным шарниром, причем патрубки фурм выполнены с соответствующей конической проточкой. 2. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что каретки имеют горизонтальные пазы, в которые установлены выдвижные опоры. Изобретение относится к металлургии, а конкретно к устройствам для верхней продувки расплава и торкретирования конвертера. Наиболее близким по технической сущности и достигаемому результату является устройство для подачи кислорода в конвертер, содержащее рабочую и резервную фурмы с гибкими рукавами, размещенными подвижно в направляющей, снабженной механизмами для установки гибких рукавов, каждый из которых выполнен в виде основания с приемниками, имеющими преимущественно наклонные к оси гибкого рукава пазы, s которых подвижно установлены опорные ролики посадочного гнезда, взаимодействующего с прижимным элементом [1]. При этом, посадочное гнездо установлено с возможностью перемещения в плоско сти, перпендикулярной к оси гибкого рукава. Недостатком этого устройства является то, что при совмещении фланцев патрубков фурмы и гибких рукавов возможно их как осевое, так и плоскостное несовпадение. Особую трудность при совмещении фланцев вызывает перекос их стыковочных плоскостей друг относительно друга, что требует их дополнительной подгонки с помощью существующих грузоподъемных устройств цеха и приводит к увеличению еремени замены фурмы, а известное устройство не позволяет устранить указанный недостаток. Целью изобретения является сокращение времени замены фурм. Поставленная цель достигается тем, что в устройстве для подачи кислорода и торкретирования конвертера, содержащем размещенные по с > О 11119 движно в направляющей фурмы с патрубками и гибкими рукавами, каретки, прикрепленные к направляющей механизмы для установки гибких рукавов, привод перемещения, согласно изобретению, каждый ме- 5 ханизм для установки гибких рукавов выполнен в виде корпуса с вертикальными пазами, в которых с возможностью перемещения установлены каретки, соединенные с приводом перемещения, при этом каретки 10 снабжены опорой с плавающей шайбой, а гибкие рукава имеют втулки с коническим оголовком и карданным шарниром, причем патрубки фурм выполнены с соответствующей конической проточкой. 15 Каретки могут иметь горизонтальные пазы, в которые устанавливаются выдвижные опоры. Предложенное устройство позволит сократить время замены фурм за счет беззазор- 20 ного совмещения каждого гибкого рукава с патрубками фурмы. Сущность изобретения поясняется чертежами: на фиг. 1 - изображено устройство для подачи кислорода и торкретирования конвер- 25 тера, вид сверху; на фиг. 2 - выносной элемент А фиг. 1; на фиг. 3 - разрез Б-Б фиг. 2. Устройство для подачи кислорода и торкретирования конвертера содержит фурмы 1,2 с гибкими рукавами 3. Фурмы 1, 2 раз- 30 мещены подвижно в направляющей 4, которая снабжена механизмами для установки гибких рукавов. При этом, механизм 5 содержит корпус 6 с вертикальными пазами 7, в которых вертикально перемещаются ка- 35 ретки 8, соединенные с приводом перемещения 9. Каждая каретка 8 может быть снабжена горизонтальными пазами 10 и выдвижной опорой 11с плавающей шайбой 12. Гибкие рукава 3 содержат втулку 13, имею- 40 щую конический оголовок 14 и карданный шарнир 15, а патрубки фурмы 1,2- коническую проточку 16. Патрубки фурмы 1, 2 и патрубки рукавов 3 соединяются быстросьемами 17. Устройство работает следующим образом, Для смены фурм 1 или 2 необходимо переместить по направляющей 4 в зону действия механизма для установки гибких рукавов 5. Затем выдвигают опоры 10 из кареток, фиксируя их. В последствии с помощью привода перемещения 9 подводят опоры 11с плавающими шайбами 12 под карданный шарнир 15, обеспечивая снятие быстросъемов 17. Далее, для обеспечения беспрепятственного снятия фурмы 1, 2 с устройства! каретка 8 опускается с помощью привода перемещения 9, образуя между патрубками фурмы 1, 2 и коническим оголовком 14 втулки 13 зазор S, достаточный для снятия фурмы 1 или 2 с устройства. При обратной операции совмещения патрубков фурм 1 или 2 с патрубками гибких рукавов 5 с помощью приводов перемещения 9 поднимают каретки 8 вверх до соприкосновения конического оголовка 14 втулки 13 с конической проточкой 16 патрубков фурмы 1 или 2. При этом, в случае несоосности патрубков гибкие рукава 5 могут свободно самоустанавливаться с помощью плавающих шайб 12, а возможные плоскостные зазоры между поверхностями патрубков фурм 1 или 2 и патрубками гибких рукавов 5 автоматически выбираются при движении каретки вверх за счет карданных шарниров 15, После чего патрубки беспрепятственно соединяются с помощью быстроразъемов 17. Использование предлагаемого изобретения, в сравнении с известными устройствами, обеспечит замену фурм с меньшим временем, за счет автоматической координации патрубков фурм, относительно патрубков рукавов, что в конечном итоге позволяет повысить производительность конвертера. 11119 11119 \l Упорядник Замовлення 4048 Техред М.Моргентал Коректор А. Обручар Тираж Підписне . Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
