Пристрій для закріплення в каретці фурми для подачі кисню у конвертер

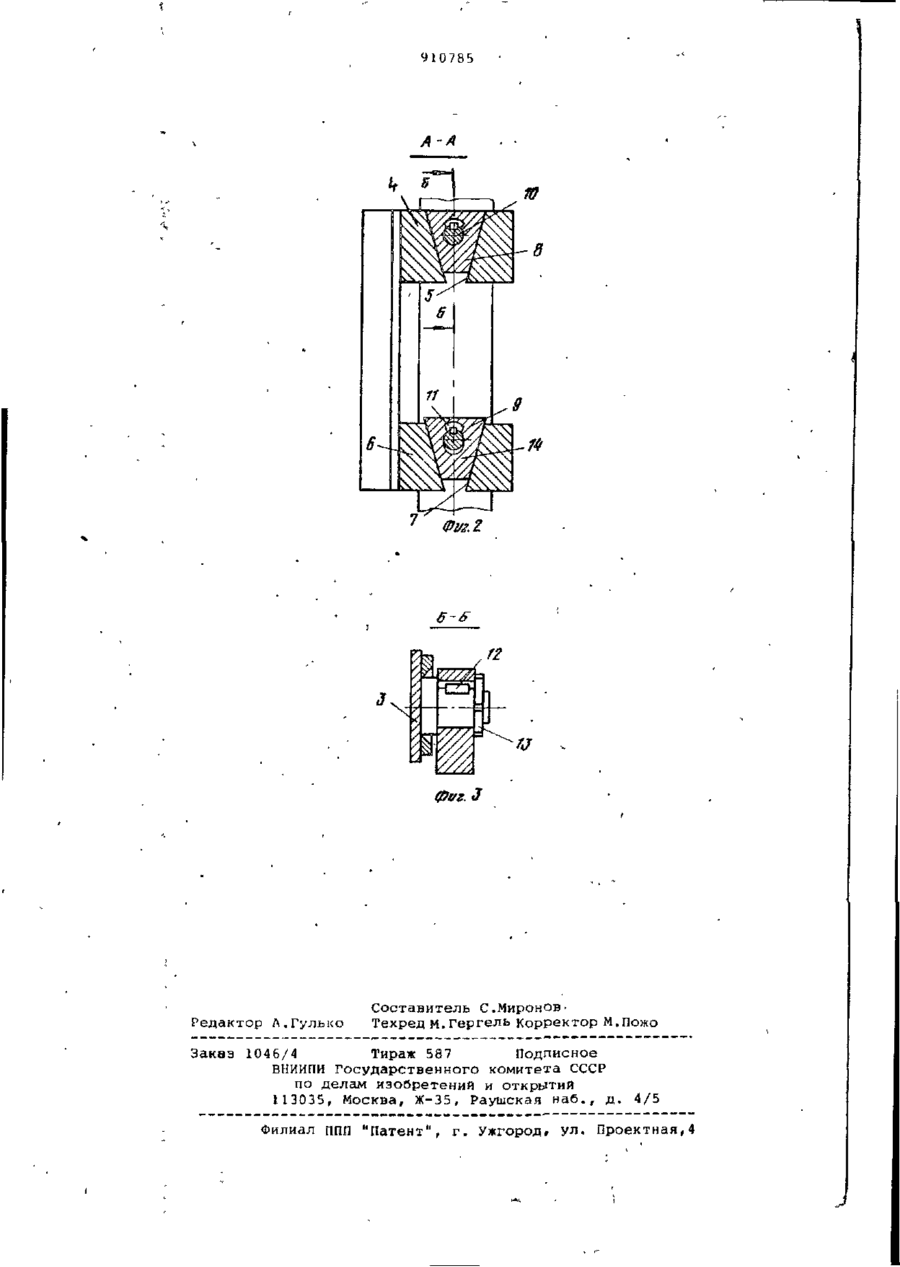

Союз Советских Социалистических Республик 10785 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву _ (22)3аявлено 120178 (21) 2571109/22-02 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытии (23) Приоритет _ М.Кл.3 С 21 С- 5/48 Опубликовано 070382. Бюллетень № 9 Дата опубликования описания 07.0382 (72) Авторы изобретения (71) Заявитель 669.184.144 .26(088.8) Н.И.Кашкабаш и Д.А.Тарпиньян Производственное объединение " Ждановтяжмаш" (54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ В КАРЕТКЕ ФУРМЫ ДЛЯ ПОДАЧИ КИСЛОРОДА В КОНВЕРТЕР Изобретение относится к металлургии, в часности к устройствам для закрепления фурмы для подачи кислорода в конвертер. Продувка ванны металла в конвертере осуществляется фурмой, закрепленной в каретке, которая перемещается по направляющим. При выходе фурмы из строя ее снимают с каретки, устанавливают на стенд, а на ее ме-' сто ставят новую фурму. Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для закрепления в каретке фурмы для подачи кислорода в конвертер, содержащее клинья, закрепленные на фурме с направлением вершины клина вниз и размещенные в пазах каретки. Причем верхняя пара клиньев выполнена с углом уклона 30° и является опорной поверхностью для установленной в' каретку фурмы. Нижняя пара клиньев является упорной, а клинья выполнены с углом уклона 10°, вследствие чего обеспечивается минимальный (0,1 - р 0,5 мм) зазор между клином фурмы и поверхностью паза каретки, что в свою очередь максимально предотвращает колебание фурмы (1]. Недостатком этого устройства яв- л V ляется возникновение крутящих моментов, воздействующих как на фурму, так и на каретку вследствие жесткого крепления клиньев на фурме. Цель изобретения - повышение надежности и долговечности устройства путем устранения воздействия крутящих моментов. 10 Поставленная цель достигается тем, чтс* в устройстве для закрепления в каретке фурмы для подачи кислорода в конвертер, содержащем клинья, закрепленные на фурме с направлением 15 вершины клина вниз и размещенные в пазах каретки, последние закреплены на фурме шарнирно посредством осей. На фиг. 1 изображена Фурма, закрепленная в каретке; фиг. 2 - се20 чение А-А на фиг. 1; фиг. 3 - сечение Б-Б на фиг. 2. Устройство для закрепления фурмы содержит каретку 1, в которой имеет25 ся гнездо 2 для захода фурмы 3, В верхней части каретки 1 на боковых сторонах гнезда 2, закреплены бобышки 4, в которых выполнены пазы 5 клиновой формы. Угол клина - 30°. В ни30 жней части каретки 1 закреплены бо 910785 •быюки 6, Б которых также выполнены пазы 7 клиновой формы и угол клина также 30°. Пазы 5 и7 расположены на одной оси и выполнены с уклоном, при котором не происходит заклинивание фурмы 3 в каретке 1. На фурме 3, по ее оси установлены клинья 8, которые заходят в пазы 5, и клинья 9, которые заходят в пазы 7 каретки 1. Клинья 8 и 9 посажены на оси 10 и . • имеют возможность ограниченного вр-а10 щения вокруг этих осей і Вращение обеспечивается скользящей посадкой клиньев 8 и 9 на оси 10 и широкими шпоночными пазами 11, выполненными в клиньях 8 и 9. Шпонки 12 ограни15 чивают круговое вращение клиньев 8 и 9 вокруг осей 10. Ограничение вращения клиньев 8 и9 необходимо для того , чтобы они постоянно находились в рабочем положении, т.е. клиновой 20 поверхностью вниз. Осевое смещение клиньев 8 и 9 ограничивается гайками 13, которые установлены на осях 10. При установке фурмы 3 в каретку 25 1 ее поднимают краном, заводят в гнездо 2 и совмещают оси клиньев 8 и 9 с пазами 5 и 7. Клинья 9 при опускании фурмы входят в соприкосновение с пазами 7 каретки 1 и таким образом фурма 3 получает не30 обходимое направление. При дальнейшем опускании фурмы 3, клинья 8 и 9 устанавливаются в пазы Б и 7 фурма 3 закрепляется в каретке. За счет _п: •фаг того, что в клине 9 выполнен овальный паз 14, который компенсирует неточности расположения .клиньев 8 и 9 и пазов 5 и 7, оба клина плотно за- ходят в свои пазы. Для снятия фурмы ее захватывают краном и свободно извлекают из каретки 1. Это обеспечивается тем, что клинья В и 9 имеют угол наклона, который больше угла трения между сопрягаемыми поверхностями. В результате шарнирного крепления клиньев к фурме устраняется воздействие крутящего момента на форму и каретку при колебании самой фурмы, что увеличивает надежность и долговечность устройства. Формула изобретения Устройство для закрепления в каретке фурмы для подачи кислорода в конвертер, содерщащее клинья, закрепленные на фурме с направлением вершины клина вниз и размещенные в пазах, каретки, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и долговечности путем устранения воздействия крутящих моментов, клинья закреплены на фурме шарнирно посредством осей. ~ Источники информации, принятые во внимание при экспертизе. 1. Авторское свидетельство СССР № 583171, кл. С 21 С 5/48, 1976. 910785 6-s Фяг. J Редактор Л.Гулько Составитель С.МироновТехред м. Гергель Корректор М.Пожо Заказ 1046/4 Тираж 587 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 J J
