Керамічна лопатка соплового апарату
Номер патенту: 21513
Опубліковано: 16.12.1997
Автори: Халатов Артем Артемович, Халатов Сергій Артемович, Варганов Іван Степанович
Формула / Реферат

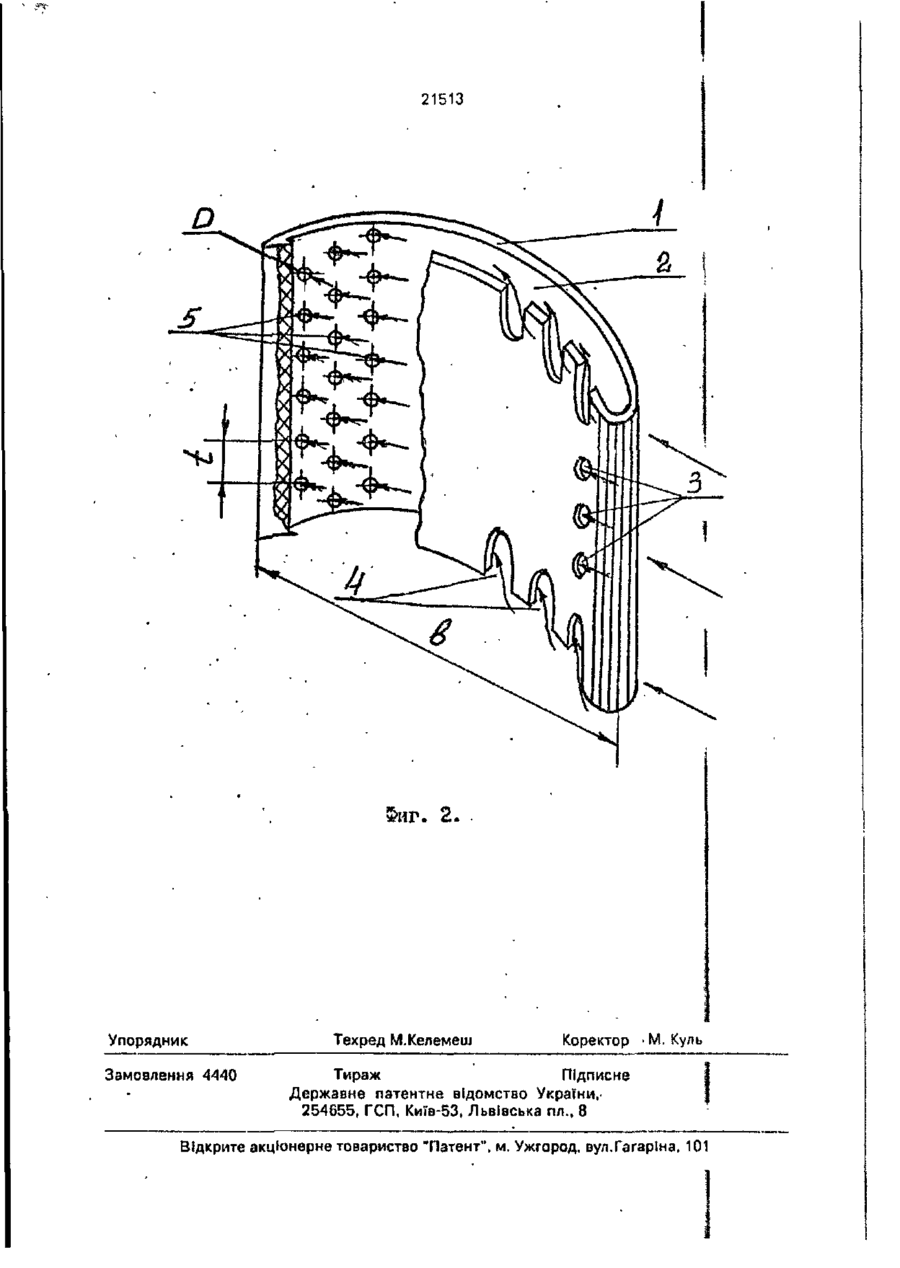

Керамическая лопатка соплового аппарата, содержащая выпуклую и вогнутую часть с отверстиями, сопряженные между собой с образованием носика и хвостика лопатки и внутреннюю полость, отличающаяся тем, что на выпуклой части лопатки выполнены в шахматном порядке не менее двух рядов сужающихся сопел, причем первый ряд сопел удален от хвостика лопатки на п = (0,09-0,11) b, второй ряд h = (0,19-0,21) Ь и третий ряд m = (0,34-0,36) Ь, а диаметр сопел со стороны входа потока составляет D = (0,25-0,35) Сmax, отношение же квадратов диаметров со стороны входа к выходному d равно D2/d2 = (1,6-1,8), расстояние между соплами со стороны входа потока t = (1,2-1,5) D, a угол выхода потока из сопел не превышает α ≤ (5°-7°) относительно касательной к выпуклой части лопатки с центром сопла на выходе, где: b - хорда лопатки;
Сmax – максимальная толщина лопатки;
h - удаление первого ряда сопел от хвостика лопатки;
h - удаление второго ряда сопел от хвостика лопатки;
m - удаление третьего ряда сопел от хвостика лопатки;
t - расстояние между соплами со стороны входа;
α- угол выхода потока из сопла;
D - диаметр сопла со стороны входа;
d - диаметр сопла со стороны выхода.
Текст

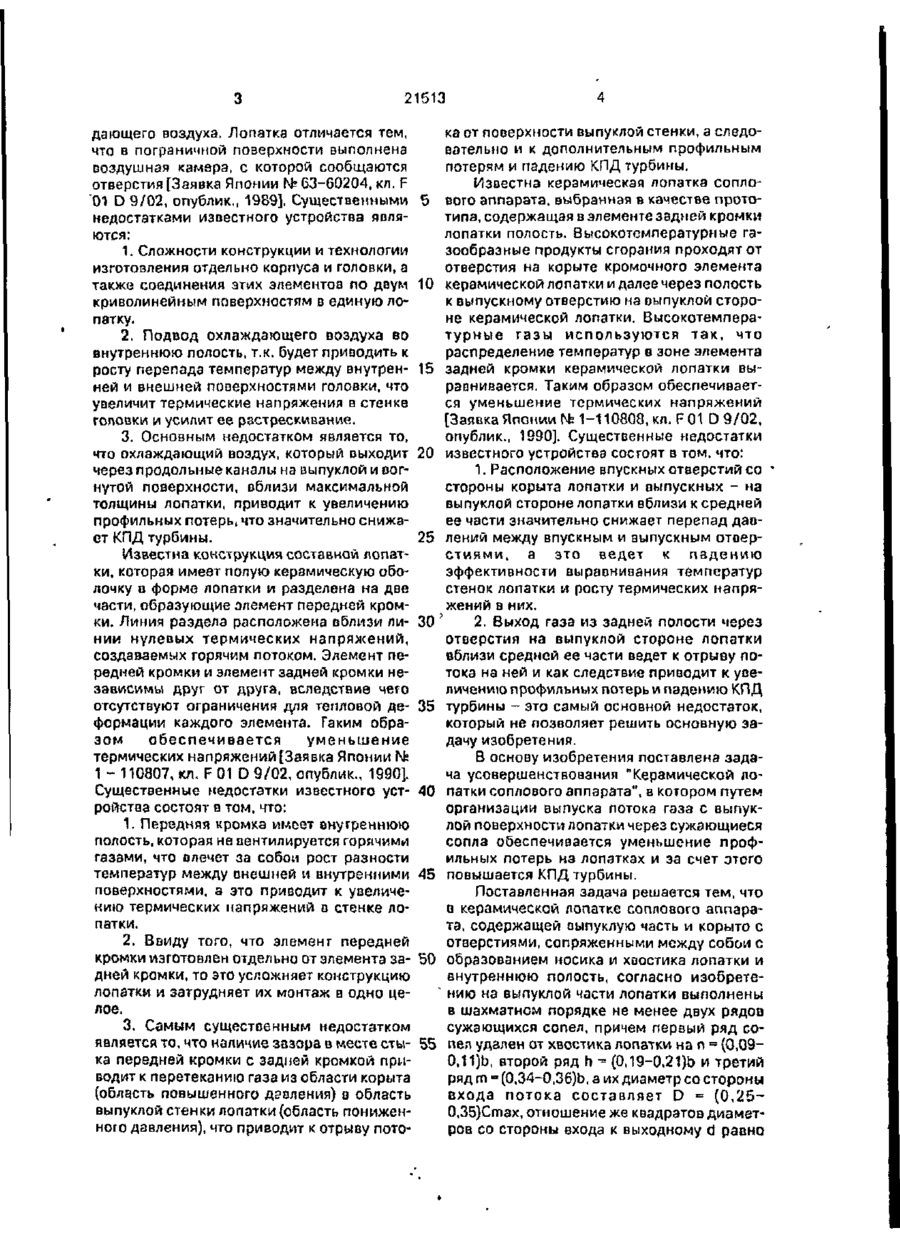

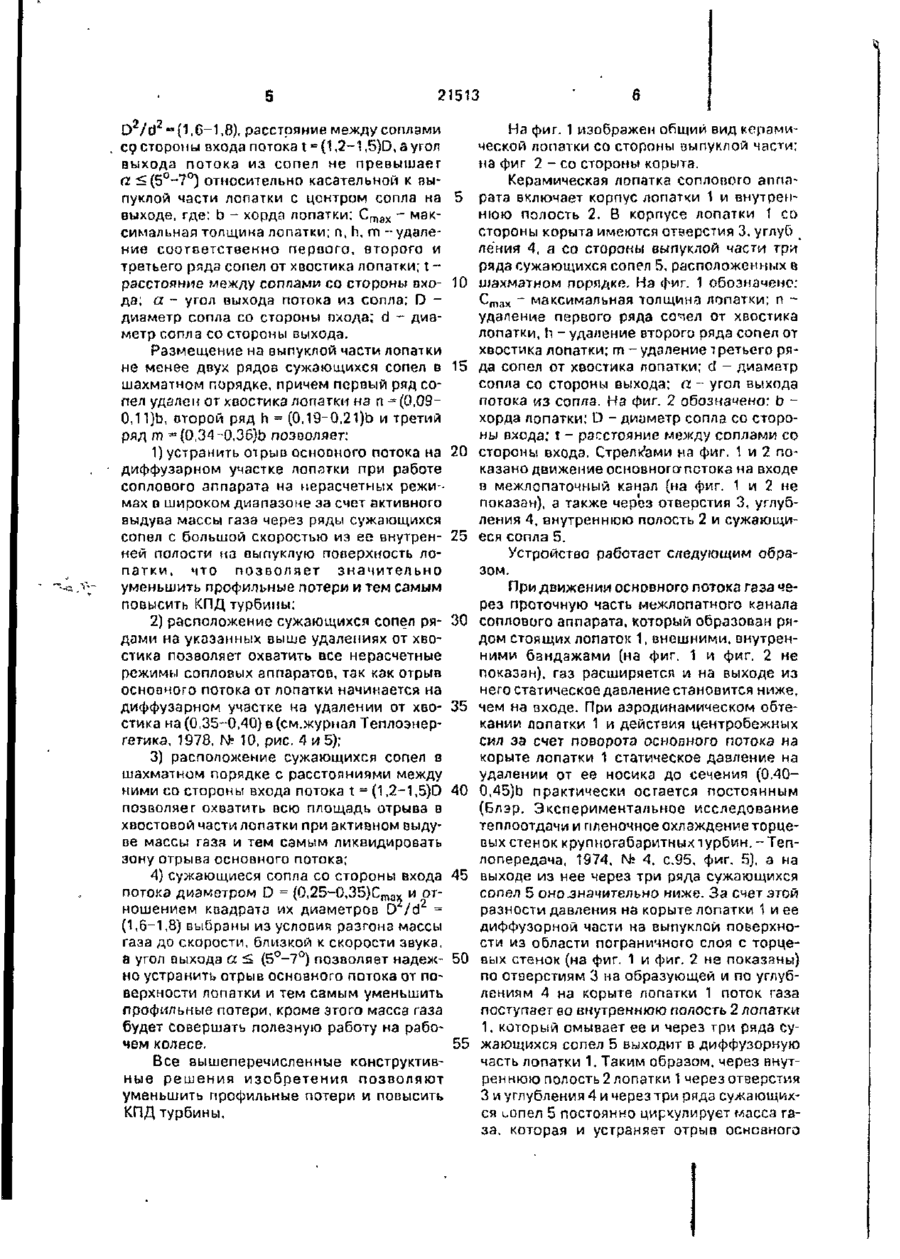

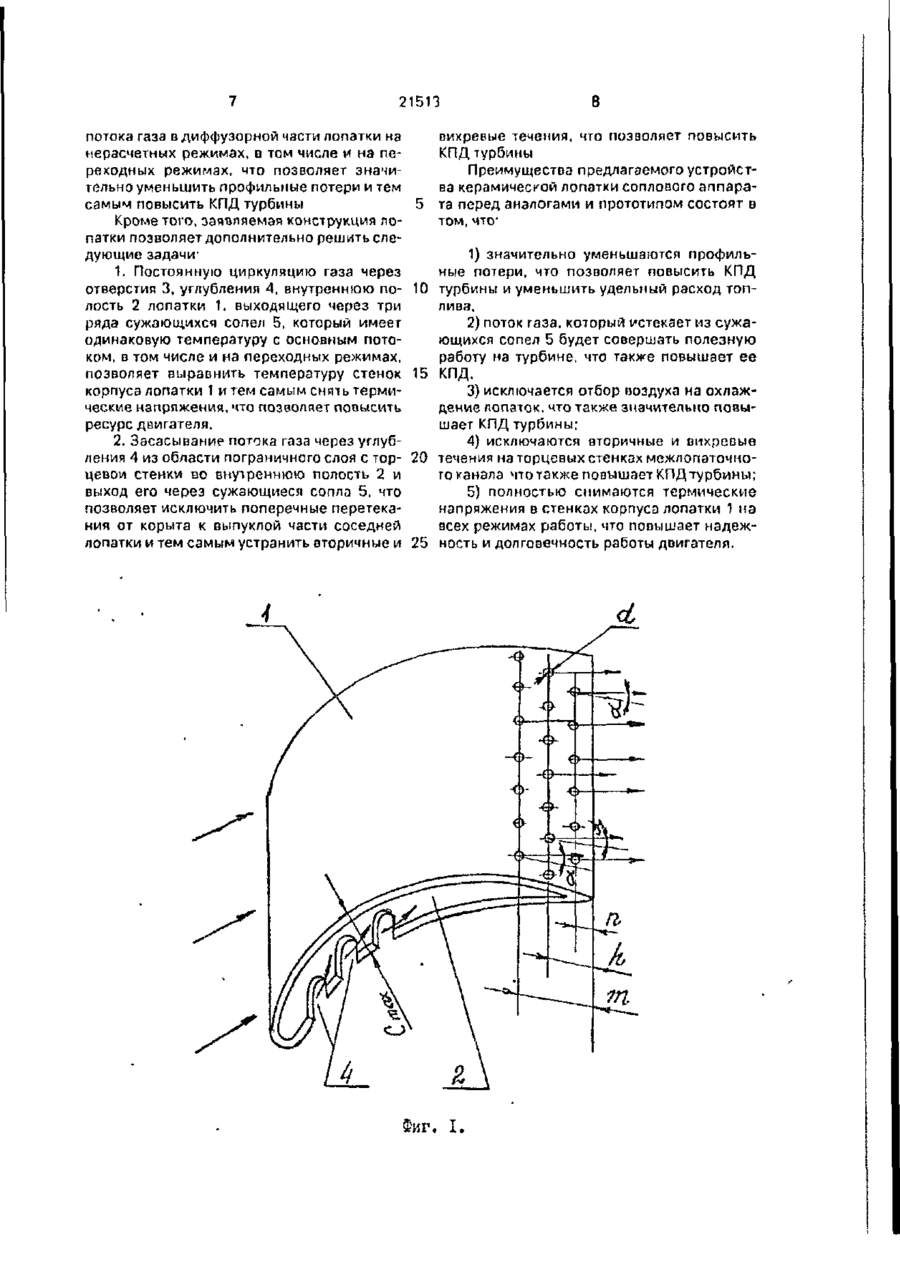

Керамическая лопатка соплового аппарата, содержащая выпуклую и вогнутую часть с отверстиями, сопряженные между собой с образованием носика и хвостика лопатки и внутреннюю полость, о т л и ч а ю щ а я с я тем, что на выпуклой части лопатки выполнены а шахматном порядке не менее двух рядов сужающихся сопел, причем первый ряд сопел удален от хвостика лопатки на п - (0,09-0,11)Ь, второй ряд h = (0,19-0,21)b и третий ряд m « (0f34-0,36)b, а диаметр сопел со стороны входа потока составляет D = (0,25-0.35)Cmax, отношение же кэздратпв диаметров со стороны входа к выходному d равно D /d = (1,6-1,8), расстояние между соплами со стороны входа потока t ~ (1,21,5)0, а угол выхода потока из сопел не превышает a 2. Выход газа из задней полости через отверстия на выпуклой стороне лопатки вблизи средней ее части ведет к отрыву потока на ней и как следствие приводит к увеличению профильных потерь и падению КПД 35 турбины - это самый основной недостаток, который не позволяет решить основную задачу изобретения. В основу изобретения поставлена задача усовершенствования "Керамической ло40 патки соплового аппарата", в котором путем организации выпуска потока газа с выпуклой поверхности лопатки через сужающиеся сопла обеспечивается уменьшение профильных потерь на лопатках и за счет этого 45 повышается КПД турбины. Поставленная задача решается тем, что в керамической лопатке соплового аппарата, содержащей выпуклую часть и корыто с отверстиями, сопряженными между собой с 50 образованием носика и хвостика лопатки и внутреннюю полость, согласно изобрете' нию на выпуклой части лопатки выполнены в шахматном порядке не менее двух рядов сужающихся сопел, причем первый ряд со55 пел удален от хвостика лопатки на п = (0,090,11)Ь, второй ряд h - (0,19-0,21)b и третий ряд m = (0,34~0,36)b, а их диаметр со стороны входа потока составляет D = ( 0 , 2 5 0,35)Стах, отношение же квадратов диаметров со стороны входа к выходному d равно 21513 D 2 /d 2 ™{1,6-1,8), расстояние между соплами со стороны входа потока t = (1,2~1,5)D, а угол выхода потока из сопел не превышает а
ДивитисяДодаткова інформація
Автори англійськоюVarhanov Ivan Stepanovych, Khalatov Artem Artemovych, Khalatov Serhii Artemovych
Автори російськоюВарганов Иван Степанович, Халатов Артем Артемович, Халатов Сергей Артемович
МПК / Мітки
МПК: F01D 5/18
Мітки: соплового, лопатка, апарату, керамічна
