Пристрій для введення лікарських препаратів тваринам на відстані
Номер патенту: 11418
Опубліковано: 25.12.1996
Автори: Шаблій Віктор Якович, Носов Володимир Андрійович, Носова Ірина Володимирівна
Формула / Реферат
1. Устройство для введения лекарственных препаратов животным на расстоянии, включающее инъектор, стрелу со стабилизатором полета и пусковое устройство, отличающееся тем, что, с целью повышения эффективности эксплуатации, инъектор снабжен элементом крепления его к стреле, выполненным в виде обращенной к стреле цанги, а стрела со стороны, прилегающей к иньектору, выполнена в виде двух коаксиально расположенных цилиндров, меньший из которых подпружинен относительно большего и имеет расположенный на внутренней поверхности его кольцевой фиксатор цанги, при этом стрела снабжена цилиндрическим балластом, на обращенном к цанге торце которого выполнено осевое цилиндрическое отверстие, установленным в полости меньшего цилиндра с возможностью перемещения и взаимодействия осевого отверстия с цангой.
2. Устройство по п.1, отличающееся тем, что в качестве пускового устройства использован арбалет или спортивный лук.
Текст

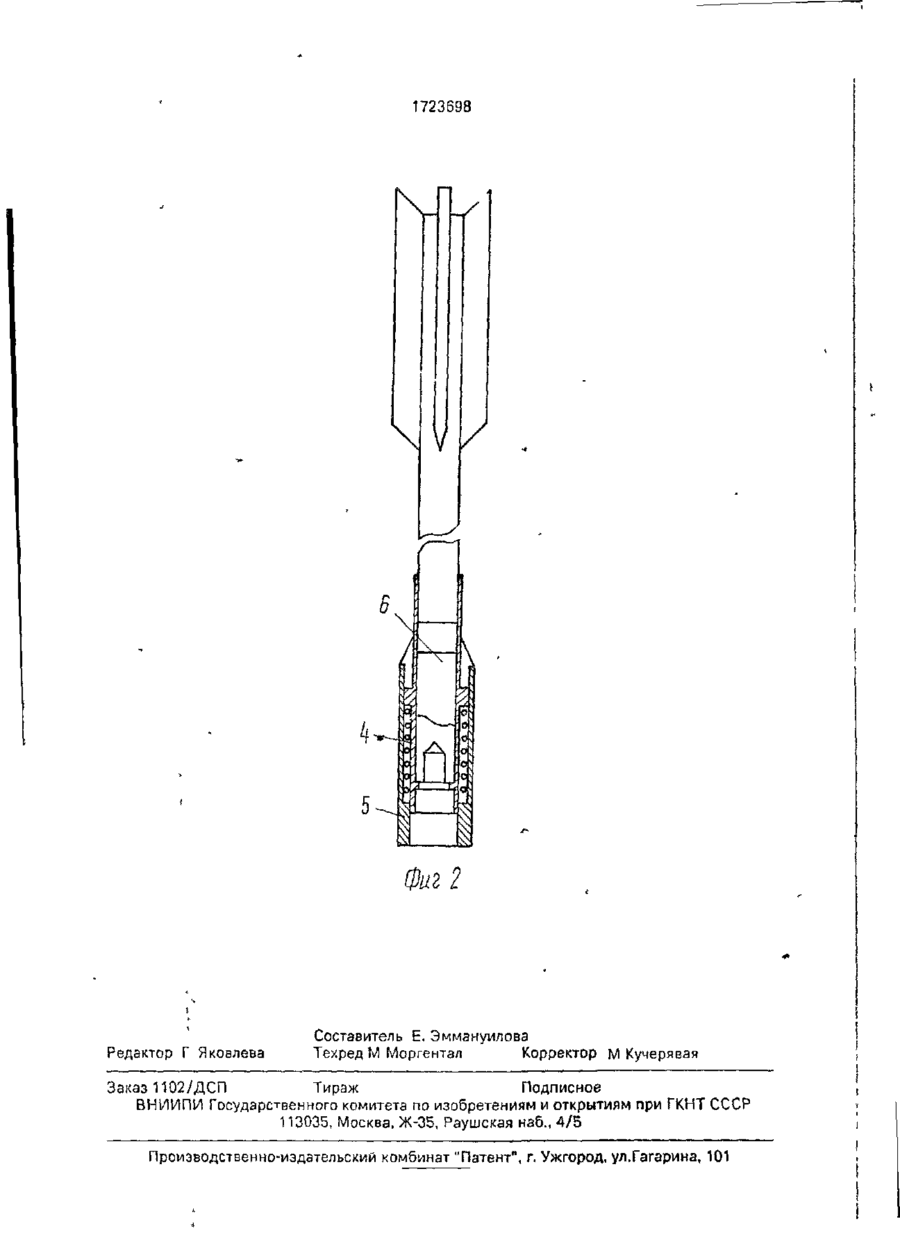

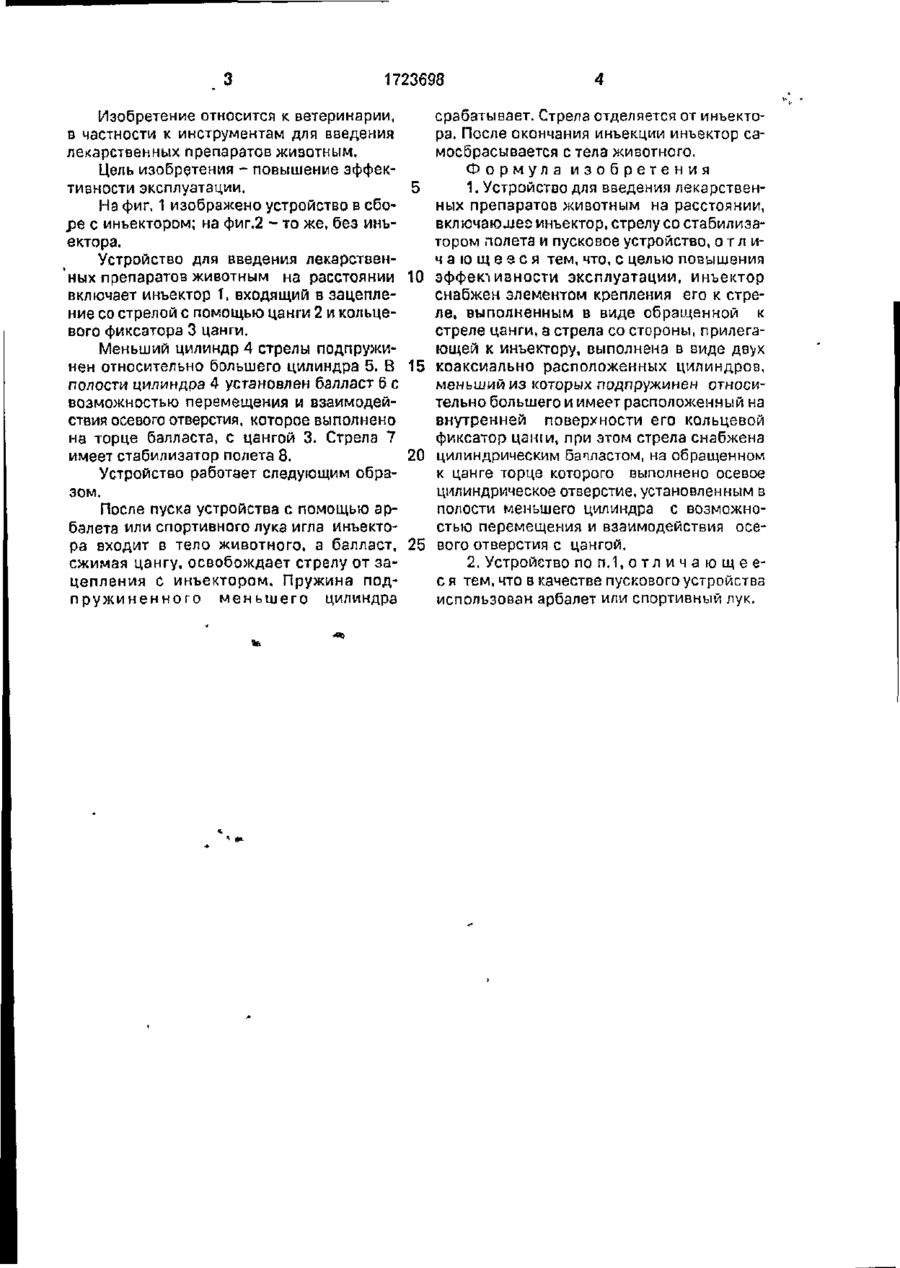

Изобретение относится к ветеринарии, в частности к инструментам для введения лекарственных препаратов животным. \ ю со 00 > 12-92 1723698 Изобретение относится к ветеринарии, в частности к инструментам для введения лекарственных препаратов животным. Цель изобретения - повышение эффективности эксплуатации. 5 На фиг. 1 изображено устройство в сборе с инъектором; на фиг.2 - то же, без инъектора. Устройство для введения лекарственных препаратов животным на расстоянии 10 включает инъектор Т, входящий в зацепление со стрелой с помощью цанги 2 и кольцевого фиксатора 3 цанги. Меньший цилиндр 4 стрелы подпружинен относительно большего цилиндра 5. В 15 полости цилиндра 4 установлен балласт 6 с возможностью перемещения и взаимодействия осевого отверстия, которое выполнено на торце балласта, с цангой 3. Стрела 7 имеет стабилизатор полета 8. 20 Устройство работает следующим образом. После пуска устройства с помощью арбалета или спортивного лука игла инъектора входит в тело животного, а балласт, 25 сжимая цангу, освобождает стрелу от зацепления с инъектором. Пружина подп р у ж и н е н н о г о меньшего цилиндра 4 срабатывает. Стрела отделяется от инъектора. После окончания инъекции инъектор самосбрасывается с тела животного. Формула изобретения 1. Устройство для введения лекарственных препаратов животным на расстоянии, включающее инъектор, стрелу со стабилизатором полета и пусковое устройство, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности эксплуатации, инъектор снабжен элементом крепления его к стреле, выполненным в виде обращенной к стреле цанги, а стрела со стороны, прилегающей к инъектору, выполнена в виде двух коаксиально расположенных цилиндров, меньший из которых подпружинен относительно большего и имеет расположенный на внутренней поверхности его кольцевой фиксатор цат и, при этом стрела снабжена цилиндрическим бапластом, на обращенном к цанге торце которого выполнено осевое цилиндрическое отверстие, установленным в полости меньшего цилиндра с возможностью перемещения и взаимодействия осевого отверстия с цангой. 2. Устройство п о п . 1 , о т л и ч а ю щ е е ся тем, что в качестве пускового устройства использован арбалет или спортивный лук. 1723698 \ V Фиг 2 Редактор Г Яковлева Составитель Е. Эммануилова Техред М Моргентал Корректор М Кучерявая Заказ 1102/ДСП Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for drug introducing in animals at a distance
Автори англійськоюShablii Viktor Yakovych
Назва патенту російськоюУстройство для введения лекарственных препаратов животным на расстоянии
Автори російськоюШаблий Виктор Яковлевич
МПК / Мітки
МПК: A61D 19/00
Мітки: тваринам, відстані, препаратів, введення, пристрій, лікарських
Код посилання
