Пристрій для введення лікарських і рентгеноконтрастних речовин

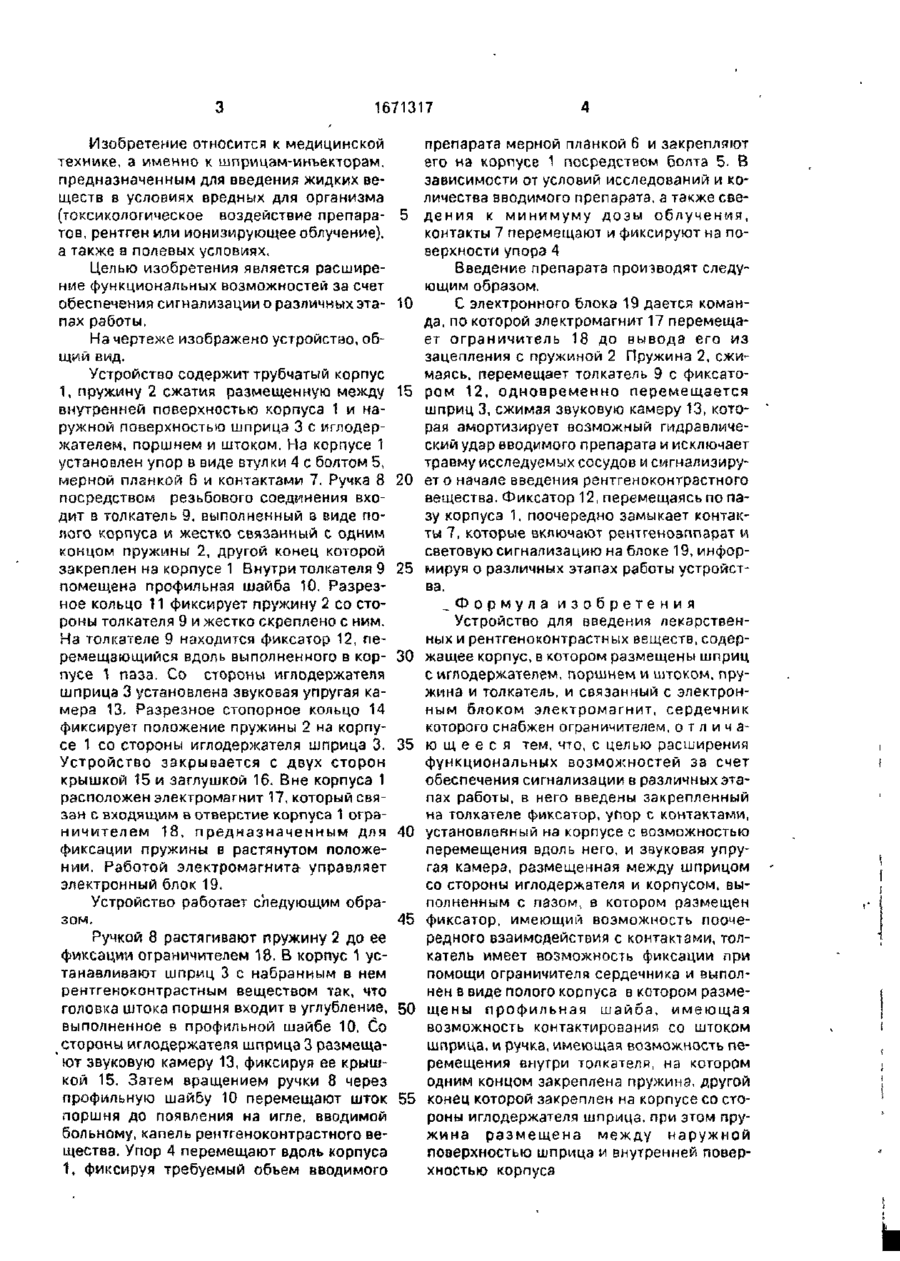

Изобретение относится к медицинским приборам, может быть использовано в диагностических целях и позволяет расширить функциональные возможности за счет обеспечения сигнализации о различных этапах работы Для этого между наружной поверхностью шприца 3 и внутренней поверхностью корпуса размещены пружина 2, один конец которой закреплен на одном торце корпуса 1, а другой конец жестко связан с толкателем 9, установленным со стороны другого торца, при этом в корпусе 1 выполнено отверстие, в которое входит ограничитель 18, предназначенный для фиксации пружины 2 в растянутом положении, имеющийся на сердечнике электромагнита 17, а в корпусе 1 выполнен паз для перемещения в нем фиксатора 12, закрепленного на толкателе 9 и поочередно взаимодействующего с контактами 7, установленными с возможностью продольного перемещения относительно корпуса 1 на упоре А, В корпусе 1 установлена звуковая упругая камера 13. 1 ил. О со 1671317 Изобретение относится к медицинской технике, а именно к шприцам-инъекторам, предназначенным для введения жидких веществ в условиях вредных для организма (токсикологическое воздействие препара- 5 тов, рентген или ионизирующее облучение), а также а полевых условиях. Целью изобретения является расширение функциональных возможностей за счет обеспечения сигнализации о различных эта- 10 пах работы. На чертеже изображено устройство, общий вид. Устройство содержит трубчатый корпус 1, пружину 2 сжатия размещенную между 15 внутренней поверхностью корпуса 1 и наружной поверхностью шприца 3 с иглодержателем, поршнем и штоком. На корпусе 1 установлен упор в виде втулки 4 с болтом 5, мерной планкой 6 и контактами 7. Ручка 8 20 посредством резьбового соединения входит в толкатель 9, выполненный в виде полого корпуса и жестко связанный с одним концом пружины 2, другой конец которой закреплен на корпусе 1 Внутри толкателя 9 25 помещена профильная шайба 10. Разрезное кольцо 11 фиксирует пружину 2 со стороны толкателя 9 и жестко скреплено с ним. На толкателе 9 находится фиксатор 12, перемещающийся вдоль выполненного в кор- 30 пусе 1 паза. Со стороны иглодержателя шприца 3 установлена звуковая упругая камера 13. Разрезное стопорное кольцо 14 фиксирует положение пружины 2 на корпусе 1 со стороны иглодержателя шприца 3. 35 Устройство закрывается с двух сторон крышкой 15 и заглушкой 16. Вне корпуса 1 расположен электромагнит 17, который связан с входящим в отверстие корпуса 1 ограничителем 18, предназначенным для 40 фиксации пружины в растянутом положении. Работой электромагнита управляет электронный блок 19. Устройство работает следующим образом. 45 Ручкой 8 растягивают пружину 2 до ее фиксации ограничителем 18. В корпус 1 устанавливают шприц 3 с набранным в нем рентгеноконтрастным веществом так, что головка штока поршня входит в углубление, 50 выполненное в профильной шайбе 10. Со стороны иглодержателя шприца 3 размещают звуковую камеру 13, фиксируя ее крышкой 15. Затем вращением ручки 8 через профильную шайбу 10 перемещают шток 55 поршня до появления на игле, вводимой больному, капель рентгеноконтрастного вещества. Упор 4 перемещают вдоль корпуса 1, фиксируя требуемый обьем вводимого препарата мерной планкой б и закрепляют его на корпусе 1 посредством болта 5. В зависимости от условий исследований и количества вводимого препарата, а также сведения к минимуму дозы облучения, контакты 7 перемещают и фиксируют на поверхности упора 4 Введение препарата производят следующим образом. С электронного блока 19 дается команда, по которой электромагнит 17 перемещает ограничитель 18 до вывода его из зацепления с пружиной 2 Пружина 2, сжимаясь, перемещает толкатель 9 с фиксатором 12, одновременно перемещается шприц 3, сжимая звуковую камеру 13, которая амортизирует возможный гидравлический удар вводимого препарата и исключает травму исследуемых сосудов и сигналиэирует о начале введения рентгеноконтрастного вещества. Фиксатор 12, перемещаясь по пазу корпуса 1, поочередно замыкает контакты 7, которые включают рентгенозппарат и световую сигнализацию на блоке 19, информируя о различных этапах работы устройства. ^Формула изобретения Устройство для введения лекарственных и рентгеноконтрастных веществ, содержащее корпус, в котором размещены шприц с иглодержателем, поршнем и штоком, пружина и толкатель, и связанный с электронным блоком электромагнит, сердечник которого снабжен ограничителем, о т л и ч аю щ е е с я тем, что, с целью расширения функциональных возможностей за счет обеспечения сигнализации в различных этапах работы, в него введены закрепленный на толкателе фиксатор, упор с контактами, установленный на корпусе с возможностью перемещения вдоль него, и звуковая упругая камера, размещенная между шприцом со стороны иглодержателя и корпусом, выполненным с пазом, s котором размещен фиксатор, имеющий возможность поочередного взаимодействия с контактами, толкатель имеет возможность фиксации при помощи ограничителя сердечника и выполнен в виде полого корпуса в котором размещены профильная шайба, имеющая возможность контактирования со штоком шприца, и ручка, имеющая возможность перемещения внутри толкателя, на котором одним концом закреплена пружина, другой конец которой закреплен на корпусе со стороны иглодержателя шприца, при этом пружина размещена между наружной поверхностью шприца и внутренней поверхностью корпуса 1t>/ 1 J і Редактор ИДербак Составитель И Курдченко Техред М.Моргентал Корректор Т Колб 2785 Тираж 378 , Подписное ВгіИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина,
