Кукурудзозбиральний агрегат

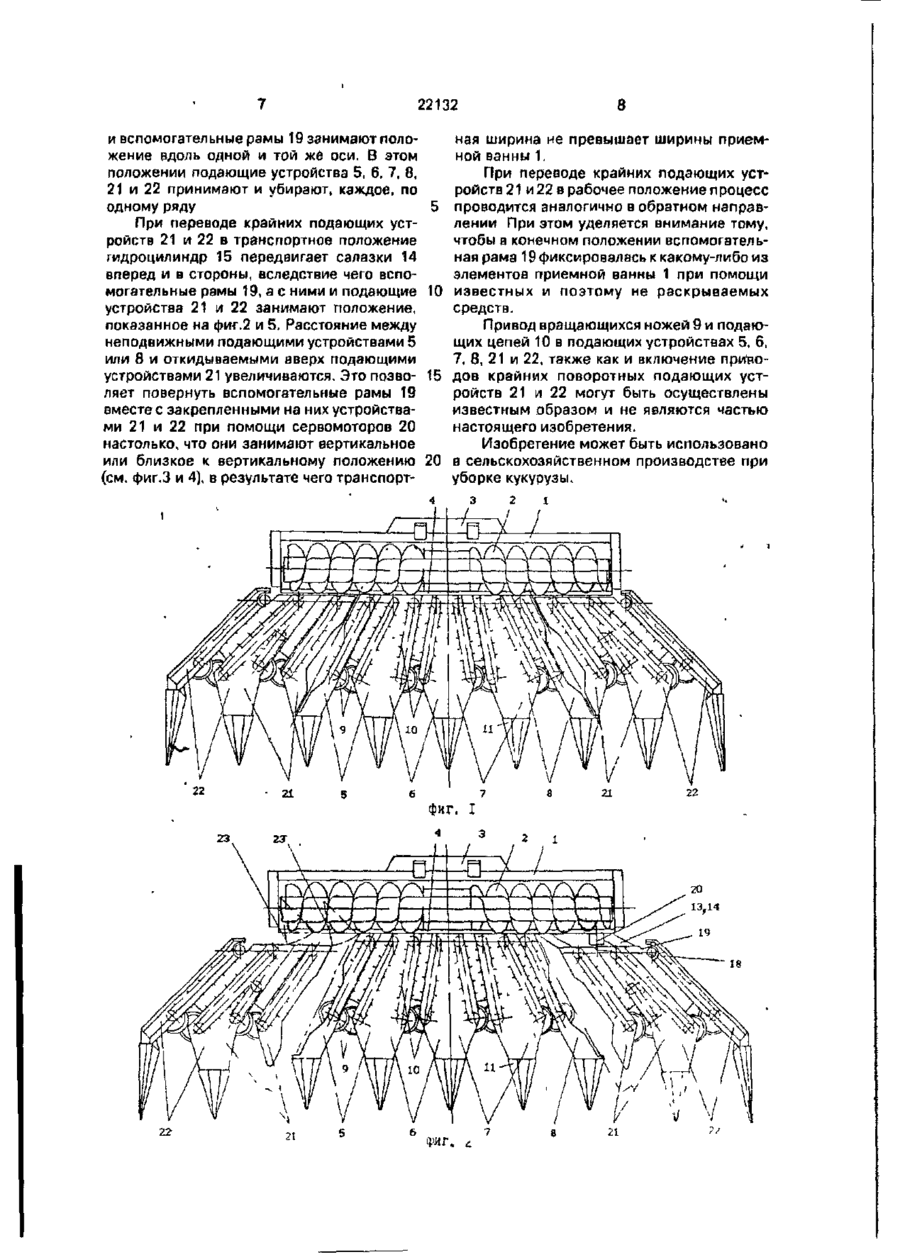

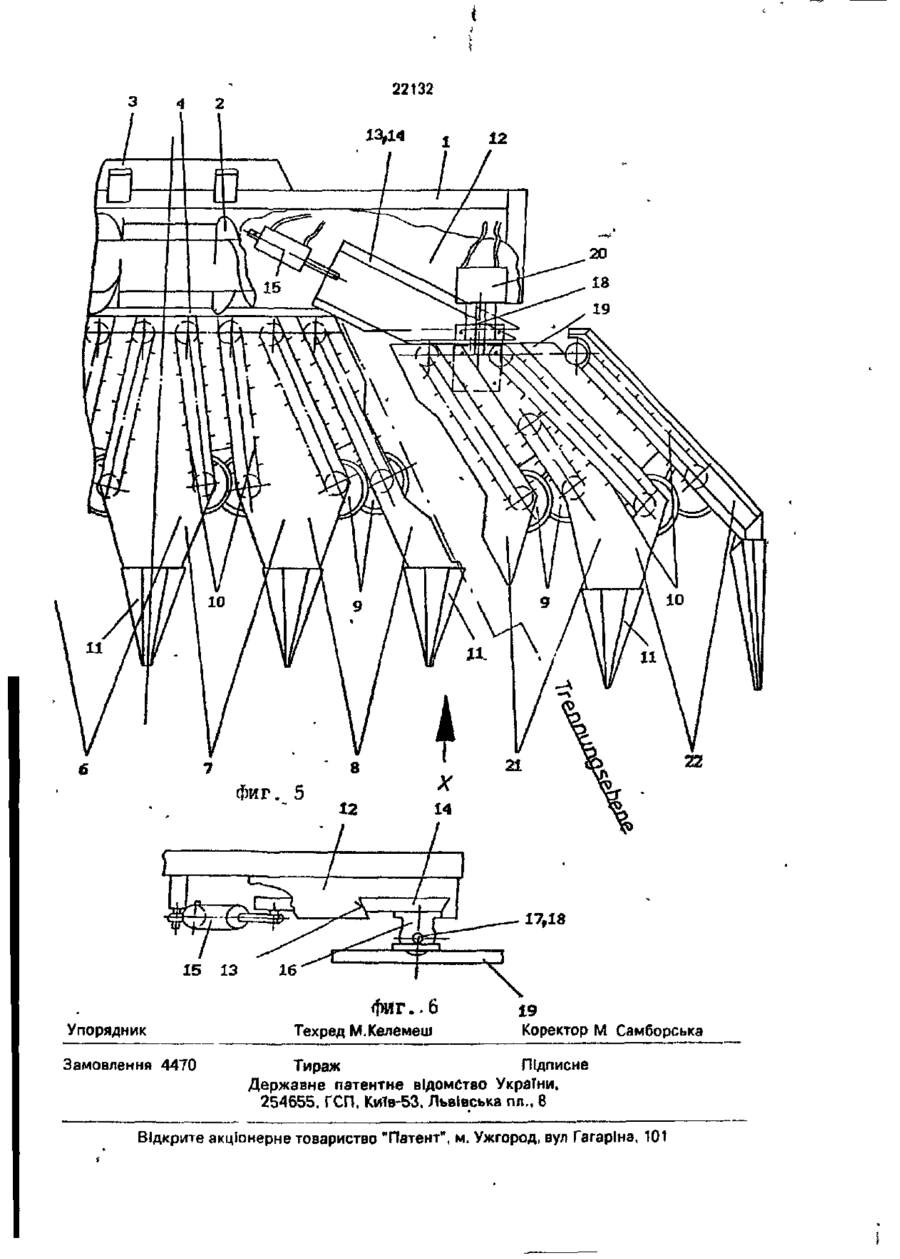

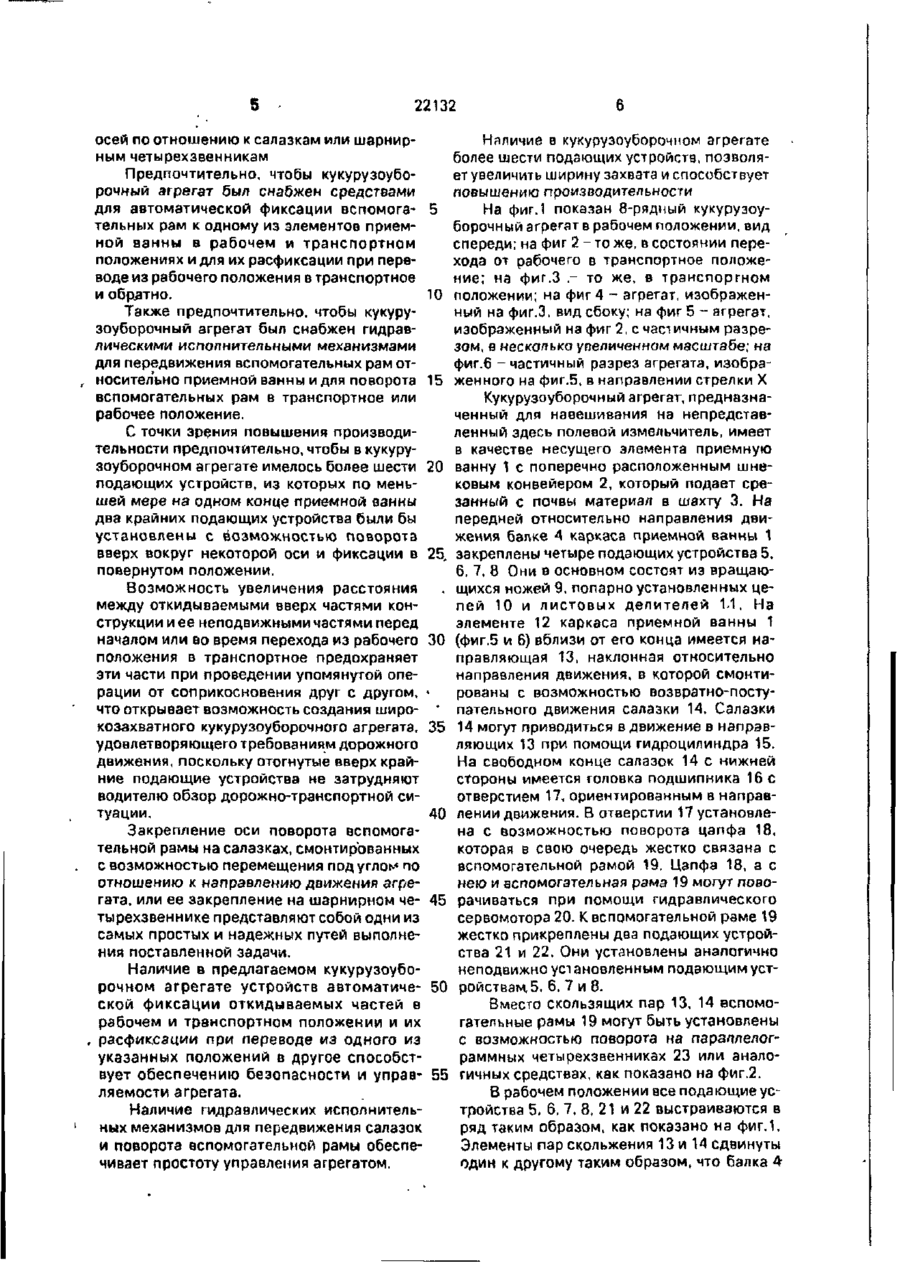

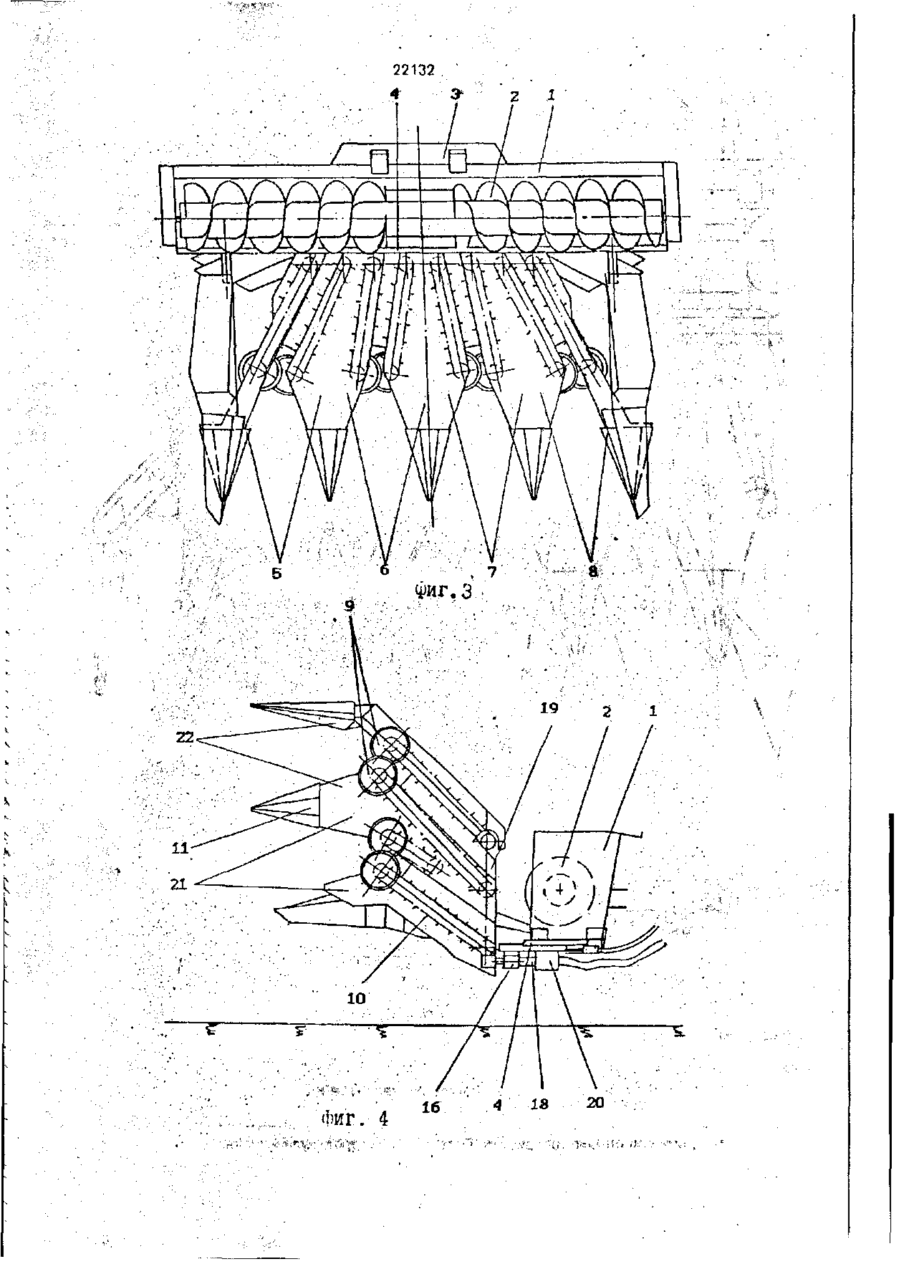

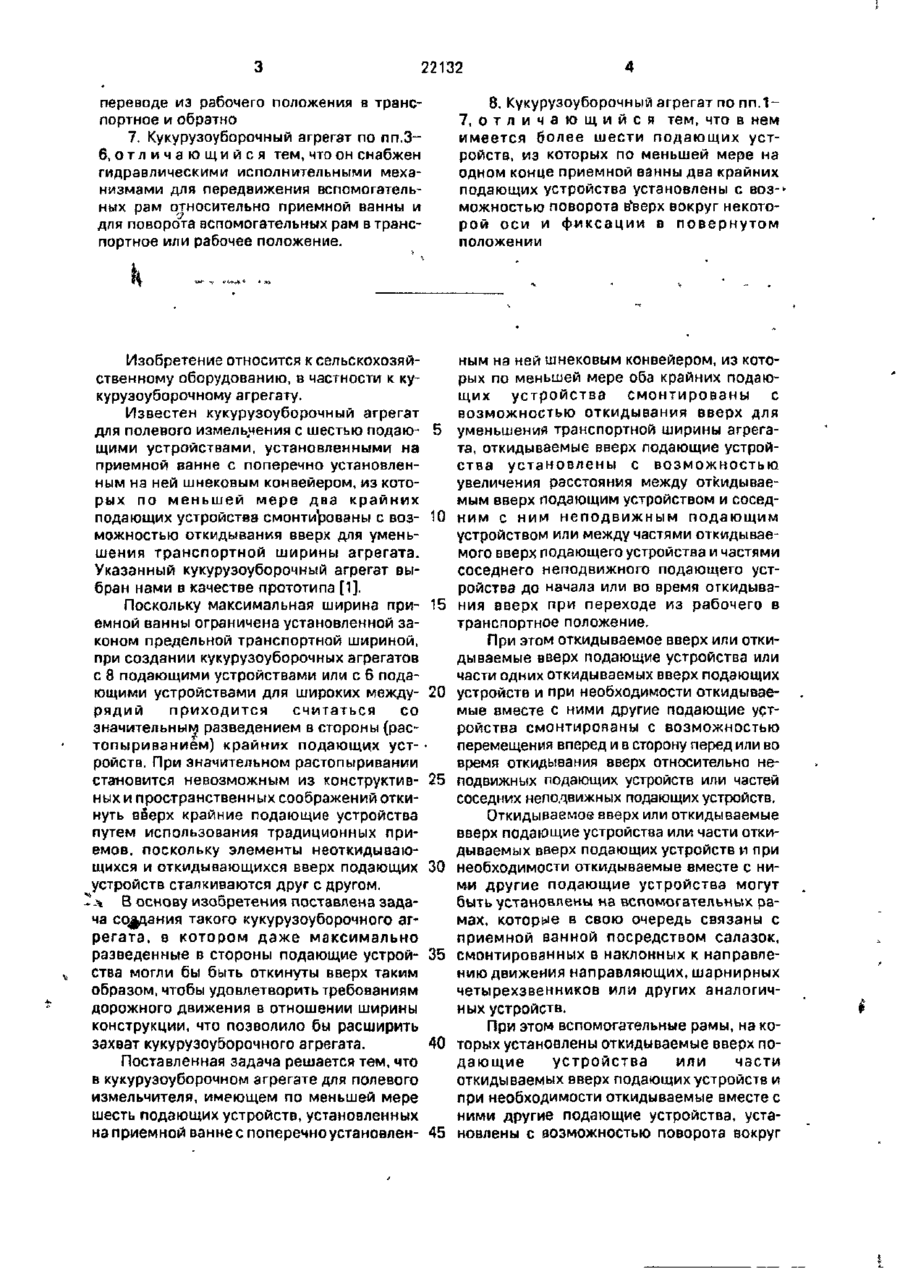

1. Кукурузоуборочный агрегат для полевого измельчителя, имеющий по меньшей мере шесть подающих устройств, установленных на приемной ванне с поперечно установленным на ней шнековым конвейером, из которых по меньшей мере оба крайних подающих устройства смонтированы с возможностью откидывания вверх для уменьшения транспортной ^ширины агрегата, о т л и ч а ю щ и й с я тем, что откидываемые вверх подающие устройства установлены с возможностью увеличения расстояния между откидываемым вверх подающим устройством и соседним с ним неподвижным подающим устройством или между частями откидываемого вверх подающего устройства и частями соседнего неподвижного подающего устройства до начала или во время откидывания вверх при переходе из рабочего в транспортное положение. 2. Кукурузоуборочный агрегат по п.1, отл и ч а ю щ и й с я тем, что откидываемое вверх или откидываемые вверх подающие устройства или части одних откидывааемых вверх подающих устройств и при необходимости откидываемые вместе с ними другие подающие устройства смонтированы с возможностью перемещения вперед и в сторону перед или во время откидывания вверх относительно неподвижных подающих уст ройств или частей соседних неподвижных подающих устройств. 3, Кукурузоуборочный агрегат поп 1 или 2, о т л и ч а ю щ и й с я тем, что откидываемое вверх или откидываемые вверх подающие устройства или части откидываемых вверх подающих устройств и при необходимости откидываемые вместе с ними другие подающие устройства установлены на вспомогательных рамах, которые в свою очередь связаны с приемной ванной посредством салазок, смонтированных в наклонных к направлению движения направляющих. 4, Кукурузоуборочный агрегат по п. 1 или 2, о т л и ч а ю щ и й с я тем, что откидываемое вверх или откидываемые вверх подающие устройства или части откидываемых вверх подающих устройств и при необходимости откидываемые вместе с ними другие подающие устройства установлены на вспомогательных рамах, которые в свою очередь посредством шарнирных четырехзвенников или других аналогичных средств связаны с приемной ванной. 5. Кукурузоуборочный агрегат по п.З или 4, о т л и ч а ю щ и й с я тем, что вспомогательные рамы, на которых установлены откидываемые вверх подающие устройства или части откидываемых вверх поддающих устройств и при необходимости откидываемые вместе с ними другие подающие устройства, установлены с возможностью поворота вокруг осей по отношению к салазкам или шарнирным четырехзвенникам. 6. Кукурузоуборочный агрегат по пп.З5, о т л и ч а ю щ и й с я тем, что он снабжен средствами для автоматической фиксации вспомогательных рам к одному из элементов приемной ванны в рабочем и транспортном положениях и для их расфиксации при К) ю со О 22132 переводе из рабочего положения в транспортное и обратно 7. Кукурузоуборочный агрегат по пп.З6, о т л и ч а ю щ и й с я тем, что он снабжен гидравлическими исполнительными механизмами для передвижения вспомогательных рам относительно приемной ванны и для поворота вспомогательных рам в транспортное или рабочее положение. Изобретение относится к сельскохозяйственному оборудованию, в частности к кукурузоуборочному агрегату. Известен кукурузоуборочный агрегат для полевого измельчения с шестью подаю- 5 щими устройствами, установленными на приемной ванне с поперечно установленным на ней шнековым конвейером, из которых по меньшей мере два крайних подающих устройства смонтированы с воз- 10 можностью откидывания вверх для уменьшения транспортной ширины агрегата. Указанный кукурузоуборочный агрегат выбран нами в качестве прототипа [1]. Поскольку максимальная ширина при- 15 емной ванны ограничена установленной законом предельной транспортной шириной, при создании кукурузоуборочных агрегатов с 8 подающими устройствами или с 6 подающими устройствами для широких между- 20 рядий приходится считаться со значительны^ разведением в стороны (растопыриванием) крайних подающих уст- • ройств. При значительном растопыривании становится невозможным из конструктив- 25 ных и пространственных соображений откинуть вверх крайние подающие устройства путем использования традиционных приемов, поскольку элементы неоткидывающихся и откидывающихся вверх подающих 30 устройств сталкиваются друг с другом. *л В основу изобретения поставлена задача создания такого кукурузоуборочного агрегата, в котором даже максимально разведенные в стороны подающие устрой- 35 ства могли бы быть откинуты вверх таким образом, чтобы удовлетворить требованиям дорожного движения в отношении ширины конструкции, что позволило бы расширить захват кукурузоуборочного агрегата. 40 Поставленная задача решается тем, что в кукурузоуборочном агрегате для полевого измельчителя, имеющем по меньшей мере шесть подающих устройств, установленных на приемной ванне с поперечно установлен- 45 8. Кукурузоуборочный агрегат по пп.17, о т л и ч а ю щ и й с я тем, что в нем имеется более шести подающих устройств, из которых по меньшей мере на одном конце приемной ванны два крайних подающих устройства установлены с возможностью поворота вЪерх вокруг некоторой оси и фиксации в повернутом положении ным на ней шнековым конвейером, из которых по меньшей мере оба крайних подающих устройства смонтированы с возможностью откидывания вверх для уменьшения транспортной ширины агрегата, откидываемые вверх подающие устройства установлены с возможностью увеличения расстояния между откидываемым вверх подающим устройством и соседним с ним неподвижным подающим устройством или между частями откидываемого вверх подающего устройства и частями соседнего неподвижного подающего устройства до начала или во время откидывания вверх при переходе из рабочего в транспортное положение. При этом откидываемое вверх или откидываемые вверх подающие устройства или части одних откидываемых вверх подающих устройств и при необходимости откидываемые вместе с ними другие подающие устройства смонтированы с возможностью перемещения вперед и в сторону перед или во время откидывания вверх относительно неподвижных подающих устройств или частей соседних неподвижных подающих устройств, Откидываемое вверх или откидываемые вверх подающие устройства или части откидываемых вверх подающих устройств и при необходимости откидываемые вместе с ними другие подающие устройства могут быть установлены на вспомогательных рамах, которые в свою очередь связаны с приемной ванной посредством салазок, смонтированных в наклонных к направлению движения направляющих, шарнирных четырехзвенников или других аналогичных устройств. При этом вспомогательные рамы, на которых установлены откидываемые вверх подающие устройства или части откидываемых вверх подающих устройств и при необходимости откидываемые вместе с ними другие подающие устройства, установлены с возможностью поворота вокруг 22132 Наличие в кукурузоуборочном агрегате осей по отношению к салазкам или шарнирболее шести подающих устройств, позволяным четырехзвенникам ет увеличить ширину захвата и способствует Предпочтительно, чтобы кукурузоубоповышению производительности рочный агрегат был снабжен средствами 5 На фиг.1 показан 8-рядный кукурузоудля автоматической фиксации вспомогаборочный агрегат в рабочем положении, вид тельных рам к одному из элементов приемспереди; на фиг 2 - то же, в состоянии переной ванны в рабочем и транспортном хода от рабочего в транспортное положеположениях и для их расфиксации при перение; на фиг.З .- то же, в транспортном воде из рабочего положения в транспортное 10 положении; на фиг 4 - агрегат, изображени обратно. ный на фиг.З, вид сбоку; на фиг 5 - агрегат, Также предпочтительно, чтобы кукуруизображенный на фиг 2, с частичным разрезоуборочный агрегат был снабжен гидравзом, в несколько увеличенном масштабе; на лическими исполнительными механизмами фиг.6 - частичный разрез агрегата, изобрадля передвижения вспомогательных рам от, носительно приемной ванны и для поворота 15 женного на фиг.5, в направлении стрелки X Кукурузоуборочный агрегат, предназнавспомогательных рам в транспортное или ченный для навешивания на непредставрабочее положение. ленный здесь полевой измельчитель, имеет С точки зрения повышения производив качестве несущего элемента приемную тельности предпочтительно, чтобы в кукурузоуборочном агрегате имелось более шести 20 ванну 1 с поперечно расположенным шнековым конвейером 2, который подает среподающих устройств, из которых по меньзанный с почвы материал в шахту 3. На шей мере на одном конце приемной ванны передней относительно направления двидва крайних подающих устройства были бы жения балке 4 каркаса приемной ванны 1 установлены с возможностью поворота вверх вокруг некоторой оси и фиксации в 25. закреплены четыре подающих устройства 5, 6, 7, 8 Они в основном состоят из вращаюповернутом положении. Возможность увеличения расстояния . щихся ножей 9, попарно установленных цепей 10 и листовых делителей 1.1. На между откидываемыми вверх частями конэлементе 12 каркаса приемной ванны 1 струкции и ее неподвижными частями перед30 (фиг.5 и 6) вблизи от его конца имеется наначалом или во время перехода из рабочего правляющая 13, наклонная относительно положения в транспортное предохраняет направления движения, в которой смонтиэти части при проведении упомянутой оперованы с возможностью возвратно-постурации от соприкосновения друг с другом, что открывает возможность создания широ- ' пательного движения салазки 14. Салазки козахватного кукурузоуборочного агрегата, 35 14 могут приводиться в движение в направляющих 13 при помощи гидроцилиндра 15. удовлетворяющего требованиям дорожного На свободном конце салазок 14 с нижней движения, поскольку отогнутые вверх крайстороны имеется головка подшипника 16 с ние подающие устройства не затрудняют отверстием 17, ориентированным в направводителю обзор дорожно-транспортной си40 лении движения. В отверстии 17 установлетуации. на с возможностью поворота цапфа 18, Закрепление оси поворота вспомогакоторая в свою очередь жестко связана с тельной рамы на салазках, смонтированных вспомогательной рамой 19. Цапфа 18, а с с возможностью перемещения под углом по нею и вспомогательная рама 19 могут повоотношению к направлению движения агрегата, или ее закрепление на шарнирном че- 45 рачиваться при помощи гидравлического сервомотора 20. К вспомогательной раме 19 тырехзвеннике представляют собой одни из жестко прикреплены два подающих устройсамых простых и надежных путей выполнества 21 и 22. Они установлены аналогично ния поставленной задачи. неподвижно установленным подающим устНаличие в предлагаемом кукурузоуборочном агрегате устройств автоматиче- 50 ройствам,5, 6, 7 и 8. ской фиксации откидываемых частей в Вместо скользящих пар 13, 14 вспоморабочем и транспортном положении и их гательные рамы 19 могут быть установлены , расфиксации при переводе из одного из с возможностью поворота на параллелогуказанных положений в другое способстраммных четырехзвенниках 23 или аналовует обеспечению безопасности и управ- 55 гичных средствах, как показано на фиг.2. ляемости агрегата. В рабочем положении все подающие устройства 5, 6, 7. 8, 21 и 22 выстраиваются в Наличие гидравлических исполнитель1 ряд таким образом, как показано на фиг.1. ных механизмов для передвижения салазок Элементы пар скольжения 13 и 14 сдвинуты и поворота вспомогательной рамы обеспеодин к другому таким образом, что балка 4 чивает простоту управления агрегатом. 22132 и вспомогательные рамы 19 занимают положение вдоль одной и той же оси. В этом положении подающие устройства 5, 6, 7, 8, 21 и 22 принимают и убирают, каждое, по одному ряду При переводе крайних подающих устройств 21 и 22 в транспортное положение гидроцилиндр 15 передвигает салазки 14 вперед и в стороны, вследствие чего вспомогательные рамы 19, а с ними и подающие устройства 21 и 22 занимают положение, показанное на фиг.2 и 5. Расстояние между неподвижными подающими устройствами 5 или 8 и откидываемыми вверх подающими устройствами 21 увеличиваются. Это позволяет повернуть вспомогательные рамы 19 вместес закрепленными на них устройствами 21 и 22 при помощи сервомоторов 20 настолько, что они занимают вертикальное или близкое к вертикальному положению (см. фиг.З и 4), в результате чего транспорт 5 10 15 20 8 ная ширина ие превышает ширины приемной ванны 1, При переводе крайних подающих устройств 21 и 22 в рабочее положение процесс проводится аналогично в обратном направлении При этом уделяется внимание тому, чтобы в конечном положении вспомогательная рама 19 фиксировалась к какому-либо из элементов приемной ванны 1 при помощи известных и поэтому не раскрываемых средств. Привод вращающихся ножей 9 и подающих цепей 10 в подающих устройствах 5. 6, 7, 8, 21 и 22, также как и включение приводов крайних поворотных подающих устройств 21 и 22 могут быть осуществлены известным образом и не являются частью настоящего изобретения. Изобретение может быть использовано в сельскохозяйственном производстве при уборке кукурузы. 22132 15 Упорядник Замовлення 4470 13 16 фиг..6 Техред М.Келемеш Коректор М Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл,, 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
