Робоче устаткування землерійно-транспортної машини

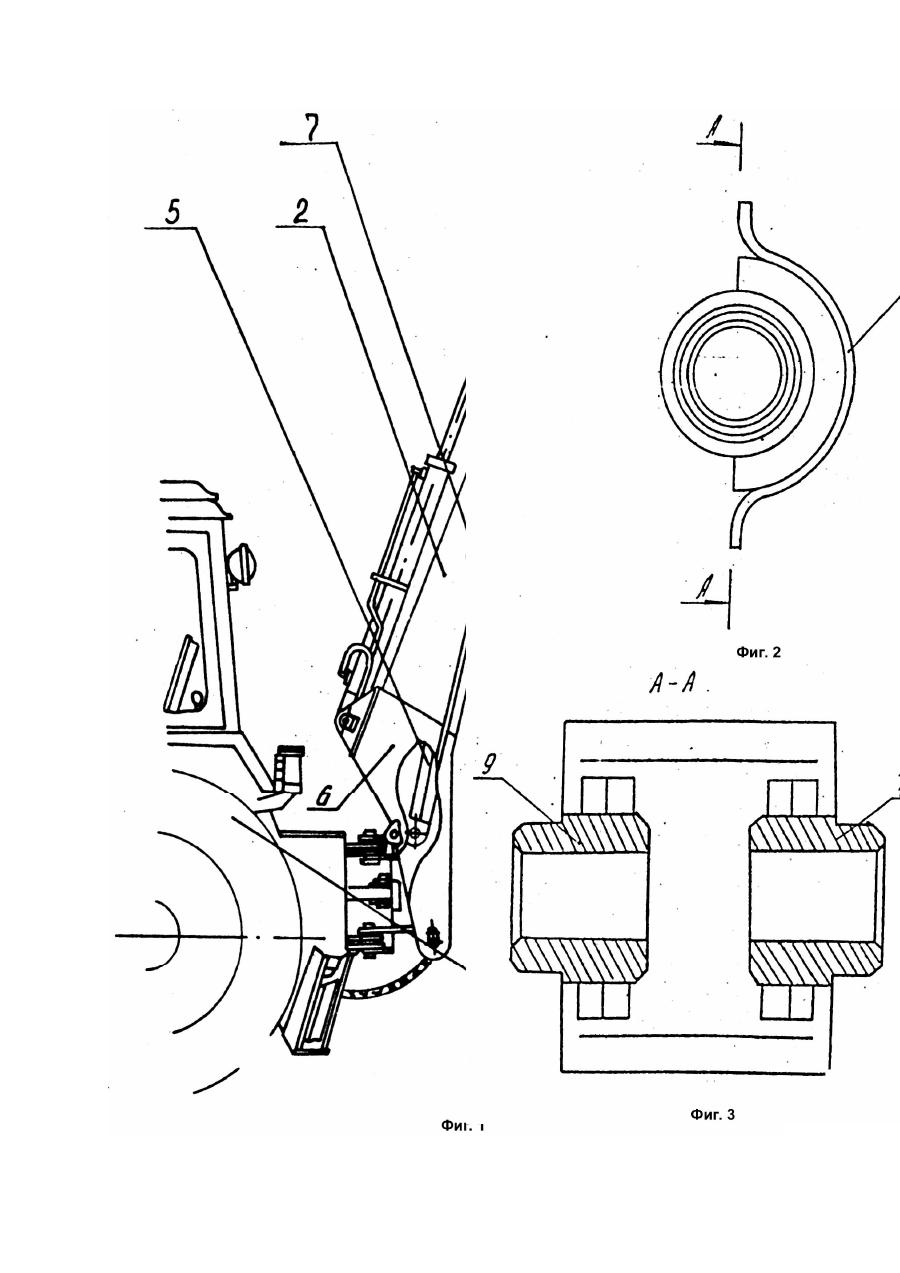

Изобретение относится к области погрузочнотранспортных машин, в частности к экскаваторам и может быть также использовано в погрузчиках и подобных им машинах. Известно рабочее оборудование землеройнотранспортной машины, включающее прикрепленную к базовой машине стрелу с рукоятью и рабочим органом, гидроцилиндр управления стрелой, расположенный вдоль продольной оси стрелы. Гидроцилиндр через узел крепления прикреплен к стреле. Для удобства крепления штока гидроцилиндра к узлу крепления последний имеет ловитель. Узел крепления штока гидроцилиндра к стреле выполнен в виде двух пластин с отверстиями и приваренной к ним втулки. Втулка крепится к стреле пальцем, а шток гидроцилиндра вводится между двумя пластинами и тоже крепится своим пальцем, вводимым в отверстия, выполненные в пластинах [1]. Недостатками данной конструкции является следующее. Узел крепления гидроцилиндра к стреле расположен вне стрелы, что не позволяет расположить гидроцилиндр внутри последней, т.е. между боковыми сторонами, образующими стрелу. Сам узел крепления и ловитель имеют свои отдельные элементы крепления к стреле и к гидроцилиндру, что усложняет конструкцию узла крепления и процесс присоединения гидроцилиндре. В основу изобретения поставлена задача усовершенствования рабочего оборудования землеройно-транспортной машины, в котором путем изменения конструкции узла крепления обеспечивается упрощение его конструкции крепления к стреле, а также расположение гидроцилиндра внутри стрелы позволяет упростить и облегчить процесс присоединения гидроцилиндра к стреле, позволяет увеличить срок служби гидроцилиндра, отделив его от внешней среды. Поставленная задача решается тем, что в рабочем оборудовании землеройно-транспортной машины, включающем прикрепленную к базовой машине стрелу замкнутого коробчатого сечения с рукоятью и рабочим органом, гидроцилиндр управления стрелой шарнирно соединенный с базовой машиной и через узел крепления - с ловителем со стрелой согласно изобретению узел крепления выполнен в виде двух втулок, установленных внутри стрелы в отверстиях, выполненных в боковых стенках последней, при этом ловитель выполнен в виде листа, представляющего часть окружности, концентричне расположенной относительно втулок и прикрепленного к последним с выпуклостью, расположенной в сторону, противоположную точке крепления гидроцилиндра управления к базовой машине. В связи с тем, что узел крепления выполнен в виде двух втулок, установленных внутри стрелы в отверстиях, выполненных в боковых стенках последней, а ловитель выполнен в виде листа, представляющего часть окружности концентричне расположенной относительно втулок и прикрепленного к последним с выпуклостью, расположенной в сторону, противоположную точке крепления гидроцилиндра управления к базовой машине, достигается возможность упрощения и облегчения в эксплуатации машины процесс присоединения гидроцилиндра к стреле, а за счет того, что выдвижная часть штока гидроцилиндра расположена внутри короба стрелы и этим защищена от воздействия окружающей среды, увеличивается срок службы гидроцилиндра. На фиг.1 показан общий вид рабочего оборудования; на фиг.2 - узел крепления с ловителем; на фиг.3 - сечение А - А на фиг.2. Рабочее оборудование землеройнотранспортной машины включает прикрепленную к базовой машине 1 стрелу 2 замкнутого коробчатого сечения с рукоятью 3 и рабочим органом 4, гидроцилиндр 5 управления стрелой 2, расположенный вдоль продольной оси стрелы 2 и между ее боковыми стенками 6. Гидроцилиндр 5 шарнирно прикреплен к базовой машине 1 и через узел крепления 7 с ловителем 8 к стреле 2. Узел крепления выполнен из двух втулок 9 и 10, которые установлены внутри стрелы 2 в отверстиях боковых стенок 6. Ловитель 8 выполнен в виде листа, представляющего часть окружности концентричне расположенной относительно втулок 9 и 10, присоединенного к последним с выпуклостью, расположенной в сторону противоположную точке крепления гидроцилиндра 5 к базовой машине 1. Для закрепления гидроцилиндра 5 достаточно ввести его конец внутри стрелы 2 и перемещать гидроцилиндр 5 вперед внутри стрелы 2 до упора его конца в ловитель 8. Конец гидроцилиндра 5 автоматически расположится между втулками 9 и 10. Затем достаточно ввести во втулки крепежный палец, который зафиксирует конец гидроцилиндра 5 между втулками 9 и 10. Закрепить другой конец гидроцилиндра 5 на базовой машине 1 уже не представляет трудности. Таким образом, предложенная конструкция ловителя позволяет упростить процесс присоединения гидроцилиндра управления стрелой к последней при упрощении конструкции узла крепления с расположением гидроцилиндра внутри стрелы.
