Пристрій для рефлексотерапії

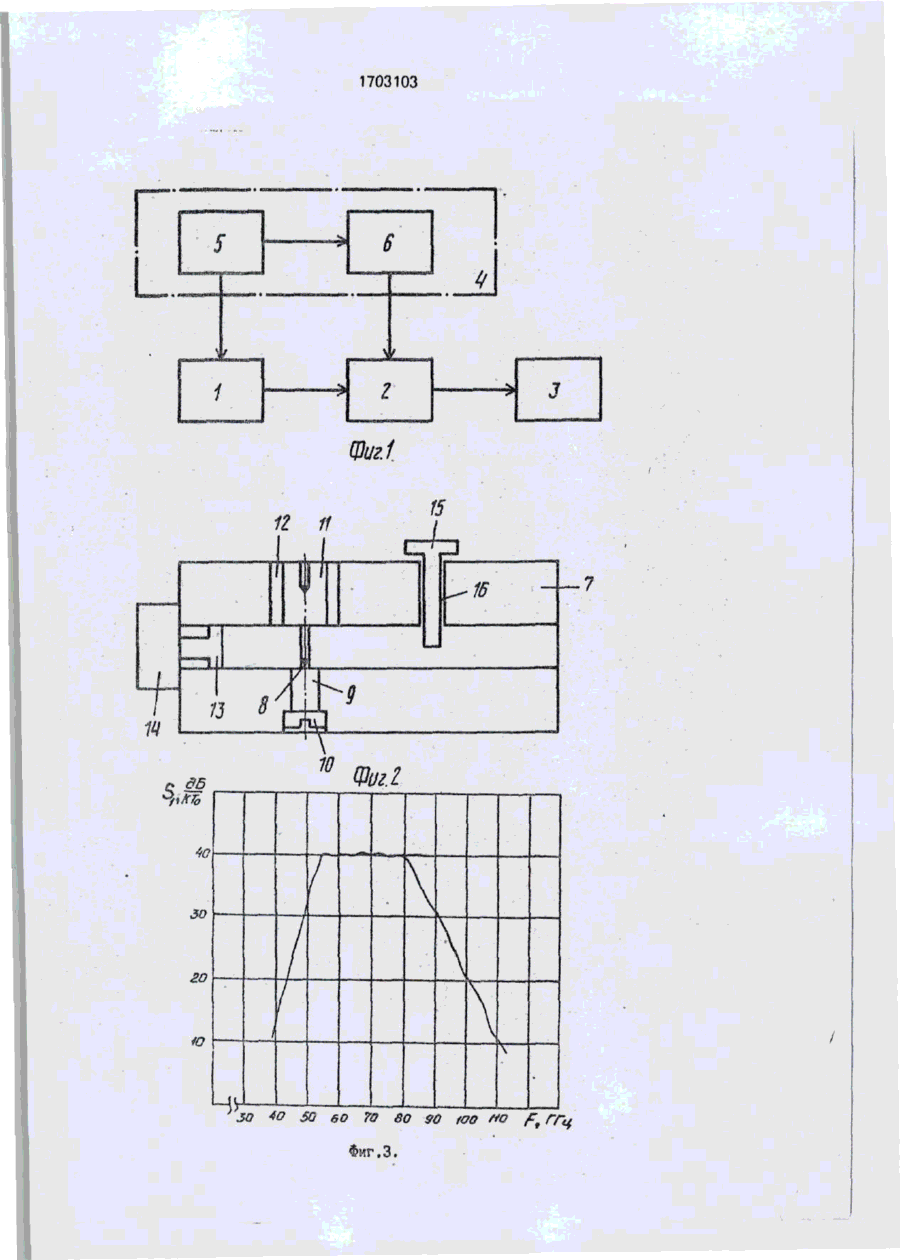

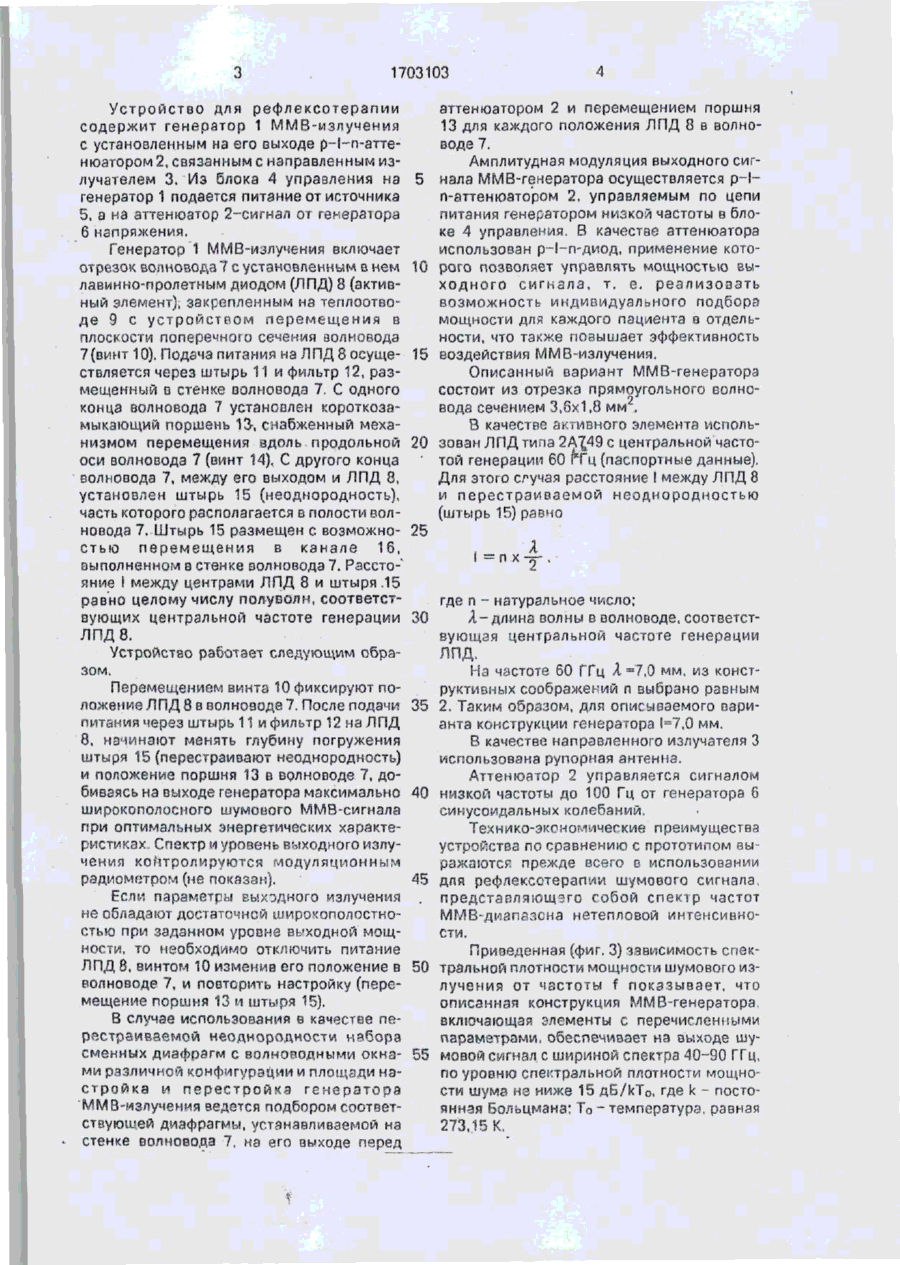

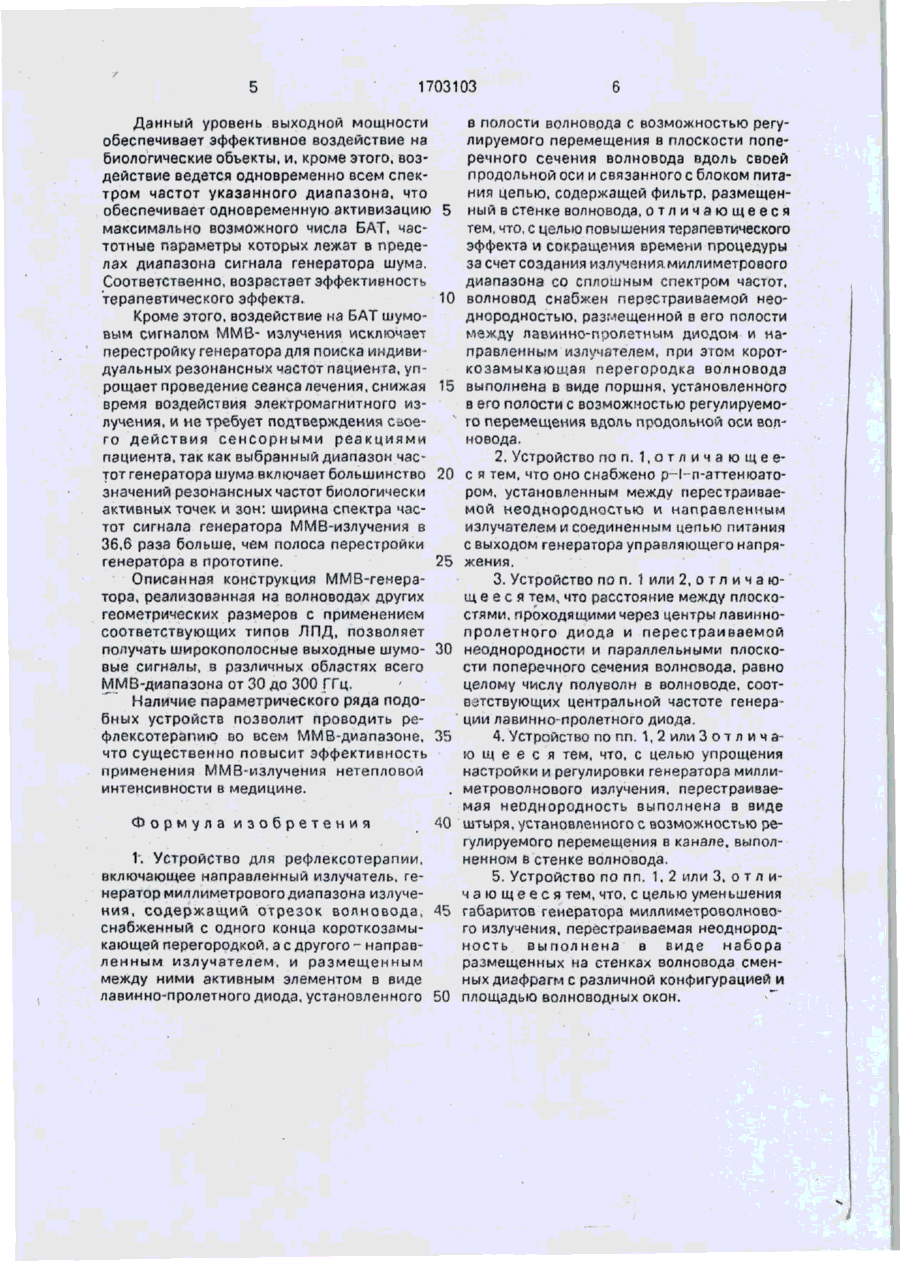

Изобретение относится к медицинской технике, в частности к устройствам для рефлексотерапии, предназначенным для бесконтактного воздействия на биологически активные точки (БАТ) электромагнитным излучением миллиметроволнового(ММВ) диапазона нетепловой интенсивности. Целью изобретения является повышение терапевтического эффекта и сокращение времени процедуры за счет создания излучения миллиметрового диапазона со сплошным спектром частот. УСТРОЙСТВО представляет собой ММВ-генерэтор излучения на лавин но-пролетном диоде (ЛПД) обеспечивающий выходной сигнал с шириной спектра от 40 до 90 ГГц по уровню спектральной плотности мощности шума не ниже 15 дБ/кТо, где к - постоянная Больцманэ; Т о ' температура, равная 273,15 К.ММВ-генераторизлучения содержит отрезок волновода, с одного конца которого установлен перемещающийся короткозамыкающий поршень, с другого - направленный излучатель, а между ними - ЛПД. Между ЛПД и направленным излучателем в полости волновода размещена перестраиваемая неоднородность, выполненная в виде штыря или набора сменных волноводыы,-; диафрагм. Оптимальным расстоянием между ЛПД и перестраиваемой неоднородностью с точки зрения эффективности воздействия ММВ излучения является отрезок длиной, кратной целому числу полуволн в волноводе, соответствующих центральной частоте генерации ЛПД, Для амплитудной модуляции выходного сигнала ММВ-генератора используется р-1-л-аттенюатор, управляемый сигналом генератора низкой частоты 4 з п ф-лы, 3 ил. С о со Изобретение относится к медицинской технике, в частности к устройствам для рефлексотерапии, предназначенным для бесконтактного воздействия на биологически активные точки (БАТ) электромагнитным излучением миллиметроволнового (ММВ) диапазона нетепловой интенсивности Цель изобретения - повышение терапевтического эффекта и сокращение време ни процедуры за счет создания излучения миллиметрового диапазона со сплошным спектром частот. На фиг. 1 представлена блок-схема устройства; на фиг. 2 - конструкция генераторэ ММВ-излучения; на фиг. 3 - график зависимости спектральной плотности мощности шумового излучения от частоты. со 1703103 Устройство для рефлексотерапии содержит генератор 1 ММВ-чэлучения с установленным на его выходе р-І~п-аттенюатором 2, связанным с направленным излучателем 3. Из блока 4 управления на 5 генератор 1 подается питание от источника 5, а на аттенюатор 2-сигнал от генератора 6 напряжения. Генератор 1 MMB-излучєния включает отрезок волновода 7 с установленным в нем 10 лавинно-пролетным диодом (ЛПД) 8 (активный элемент), закрепленным на теплоотводе 9 с устройством перемещения s плоскости поперечного сечения волновода 7 {винт 10). Подача питания на ЛПД 8 осуще- 15 ствляется через штырь 11 и фильтр 12, размещенный в стенке волновода 7, С одного конца волновода 7 установлен короткоза™ мыкающий поршень 13-, снабженный механизмом перемещения вдоль продольной 20 оси волновода 7 (винт 14), С другого конца ' волновода 7, между его выходом и ЛПД 8, установлен штырь 15 (неоднородность), часть которого располагается в полости волновода 7. Штырь 15 размещен с возможно- 25 стью перемещения в канале 16, выполненном в стенке волновода 7. Расстояние I между центрами ЛПД 8 и штыря .15 равно целому числу полуволн, соответствующих центральной частоте генерации 30 ЛПД 8. Устройство работает следующим образом. Перемещением винта 10 фиксируют положение ЛПД 8 в эолноводе 7. После подачи 35 питания через штырь 11 и фильтр 12 на ЛПД 8, начинают менять глубину погружения штыря 15 (перестраивают неоднородность) и положение поршня 13 в врлноводе 7, добиваясь на выходе генератора максимально 40 широкополосного шумового ММВ-сигнала при оптимальных энергетических характеристиках Спектр м уровень выходного излучения контролируются модуляционным радиометром (не показан). 45 Если параметры выходного излучения . не обладают достаточней широчополостностью при заданном уровне выходной мощности, то необходимо отключить питание ЛПД 8, винтом 10 изменив его положение в 50 волноводе 7, и повторить настройку (перемещение поршня 13 и штыря 15). В случае использования в качестве перестраиваемой неоднородности набора сменных диафрагм с волноводными окна- 55 ми различной конфигурации и площади настройка и перестройка генератора ММВ-излучения ведется подбором соответствуюшей диафрагмы, устанавливаемой на стенке волновода 7. на его выходе перед аттенюатором 2 и перемещением поршня 13 для каждого положения ЛПД 8 в волноводе 7. Амплитудная модуляция выходного сигнала ММВ-генератора осуществляется p-lп-аттенюатором 2, управляемым по цепи питания генератором низкой частоты в блоке 4 управления. В качестве аттенюатора использован p-l-n-диод, применение которого позволяет управлять мощностью выходного сигнала, т. е. реализовать возможность индивидуального подбора мощности для каждого пациента в отдельности, что также повышает эффективность воздействия ММВ-излучения. Описанный вариант ММВ-генератора состоит из отрезка прямоугольного волновода сечением 3,6x1,8 мм 2 . В качестве активного элемента использован ЛПД типа 2А^49 с центральной частотой генерации 60 п ц (паспортные данные). Для этого случая расстояние I между ЛПД 8 и перестраиваемой неоднородностью (штырь 15) равно Я ~Т' где п - натуральное число; А-длина золны в волноводе, соответствующая центральной частоте генерации ЛПД. На частоте 60 ГГц Я =7,0 мм, из конструктивных соображений п выбрано равным 2. Таким образом, для описываемого варианта конструкции генератора 1=7,0 мм. В качестве направленного излучателя 3 использована рупорная антенна. Аттенюатор 2 управляется сигналом низкой частоты до 100 Гц от генератора 6 синусоидальных колебаний. Технико-эксномичегкие преимущества устройства по сравнению с прототипом выражаются прежде всего в использовании для рефлексотерапии шумового сигнала, представляющего собой спектр частот ММВ-диапазсна нетепловой интенсивности. Приведенная (фиг. 3) зависимость спектральной плотности мощности шумового излучения от частоты f показывает, что описанная конструкция ММВ-генератора, включающая элементы с перечисленными параметрами, обеспечивает на выходе шумовой сигнал с шириной спектра 40-90 ГГц, по уровню спектральной плотности мощности шума не ниже 15 дБ/кТо, где к - постоянная Вольцмана; Т о - температура, равная 273,15 К, 1703103 Данный уровень выходной мощности обеспечивает эффективное воздействие на биологические объекты, и, кроме этого, воздействие ведется одновременно всем спектром частот указанного диапазона, что обеспечивает одновременную активизацию 5 максимально возможного числа БАТ, частотные параметры которых лежат в пределах диапазона сигнала генератора шума. Соответственно, возрастает эффективность терапевтического эффекта. 10 Кроме этого, воздействие на БАТ шумовым сигналом ММВ- излучения исключает перестройку генератора для поиска индивидуальных резонансных частот пациента, упрощает проведение сеанса лечения, снижая 15 время воздействия электромагнитного излучения, и не требует подтверждения Ctioeго действия сенсорными реакциями пациента, так как выбранный диапазон частот генератора шума включает большинство 20 значений резонансных частот биологически активных точек и зон: ширина спектра частот сигнала генератора ММВ-излучения в 36,6 раза больше, чем полоса перестройки генератора в прототипе. 25 Описанная конструкция ММВ-генератора, реализованная на волноводах других геометрических размеров с применением соответствующих типов ЛПД, позволяет получать широкополосные выходные шума- 30 вые сигналы, в различных областях всего ММВ-диапазона от 30 до 300 ГГц. Наличие параметрического ряда подобных устройств позволит проводить рефлексотерапию во всем ММВ-диапазоне, 35 что существенно повысит эффективность применения ММВ-излучения нетепловой интенсивности в медицине. в полости волновода с возможностью регулируемого перемещения в плоскости поперечного сечения волновода вдоль своей продольной оси и связанного с блоком питания цепью, содержащей фильтр, размещенный в стенке волновода, о т л и ч а ю щ е е с я тем, что, с целью повышения терапевтического эффекта и сокращения времени процедуры за счет создания излучения миллиметрового диапазона со сплошным спектром частот, волновод снабжен перестраиваемой неоднородностью, размещенной в его полости между лавинно-пролетным диодом и направленным излучателем, при этом короткозэмыкающая перегородка волновода выполнена в виде поршня, установленного в его полости с возможностью регулируемого перемещения вдоль продольной оси волновода. 2. Устройство по п. І . о т л и ч а ющеес я тем, что оно снабжено р-1-п-аттенюатором, установленным между перестраиваемой неоднородностью и направленным излучателем и соединенным цепью питания с выходом генератора управляющего напряжения. 3. Устройство по п. 1 или 2, о т л и ч а ющ е е с я тем, что расстояние между плоскостями, проходящими через центры лавиннопролетного диода и перестраиваемой неоднородности и параллельными плоскости поперечного сечения волновода, равно целому числу полуволн в волноводе, соответствующих центральной частоте генерации лавинно-пролетного диода. 4. Устройство по пп. 1,2 или 3 о т л и ч аю щ е е с я тем, что, с целью упрощения настройки и регулировки генератора миллиметроволнового излучения, перестраиваемая неоднородность выполнена в виде Формула изобретения 40 штыря, установленного с возможностью регулируемого перемещения в канале, выполненном в стенке волновода. Ї. Устройство для рефлексотерапии, включающее направленный излучатель, ге5. Устройство по пп. 1, 2 или 3, о т л и нератор миллиметрового диапазона излучеч а ю щ е е с я тем, что, с целью уменьшения ния, содержащий отрезок волновода, 45 габаритов генератора миллиметроволновоснабженный с одного конца короткозамыго излучения, перестраиваемая неоднородкающей перегородкой, а с другого - направность выполнена в виде набора ленным излучателем, и размещенным размещенных на стенках волновода сменмежду ними активным элементом в виде ных диафрагм с различной конфигурацией и лавинно-пролетного диода, установленного 50 площадью волноводных окон. 1703103 (toil 12 30 if 40 SO GO TO 80 90 fOO MQ ff ГГц '.3. 1703103 Редактор О.Юрковецкая Составитель О.Шахназаров Техред М.Моргентал Корректор М.Демчик Заказ 11 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
