Пристрій для вимірювання вібрації та переміщень

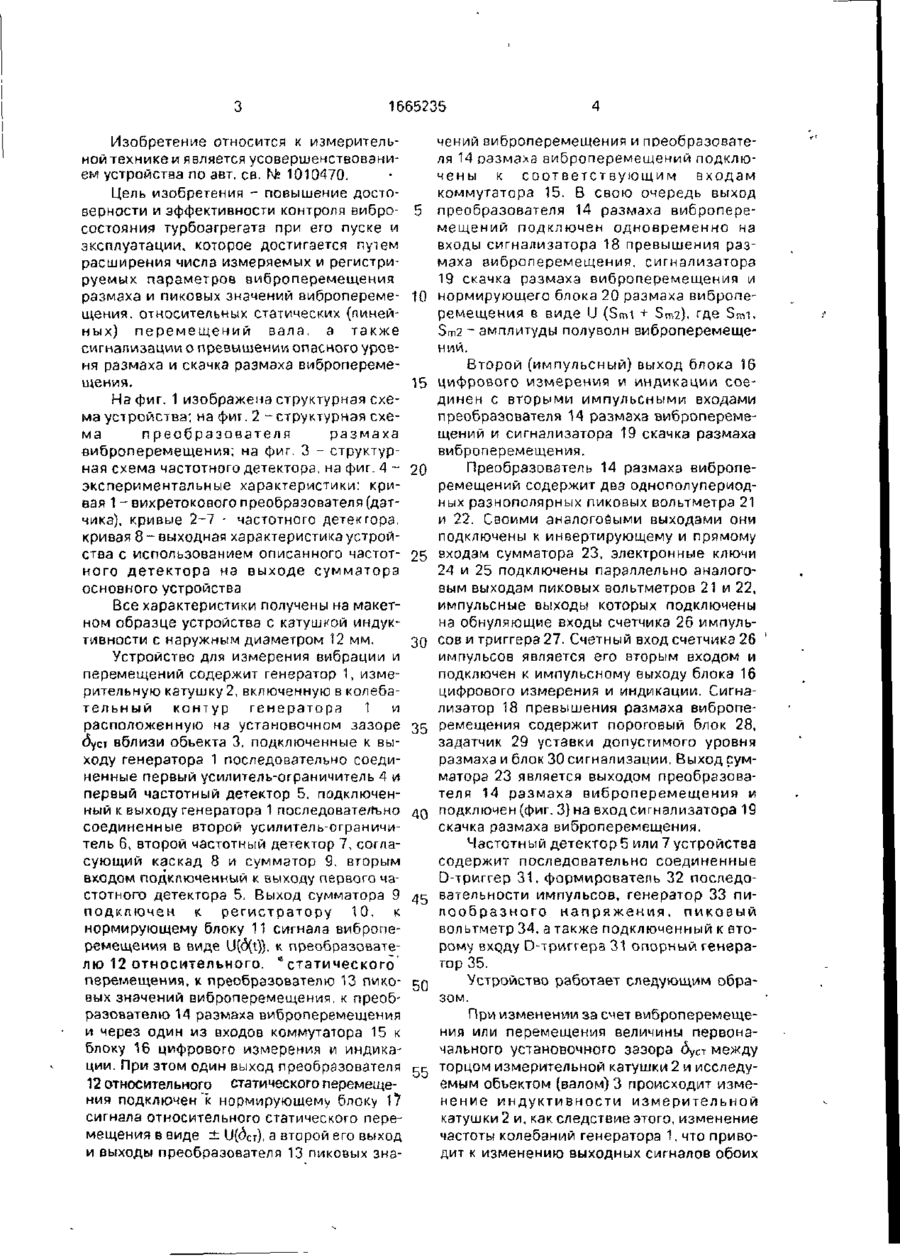

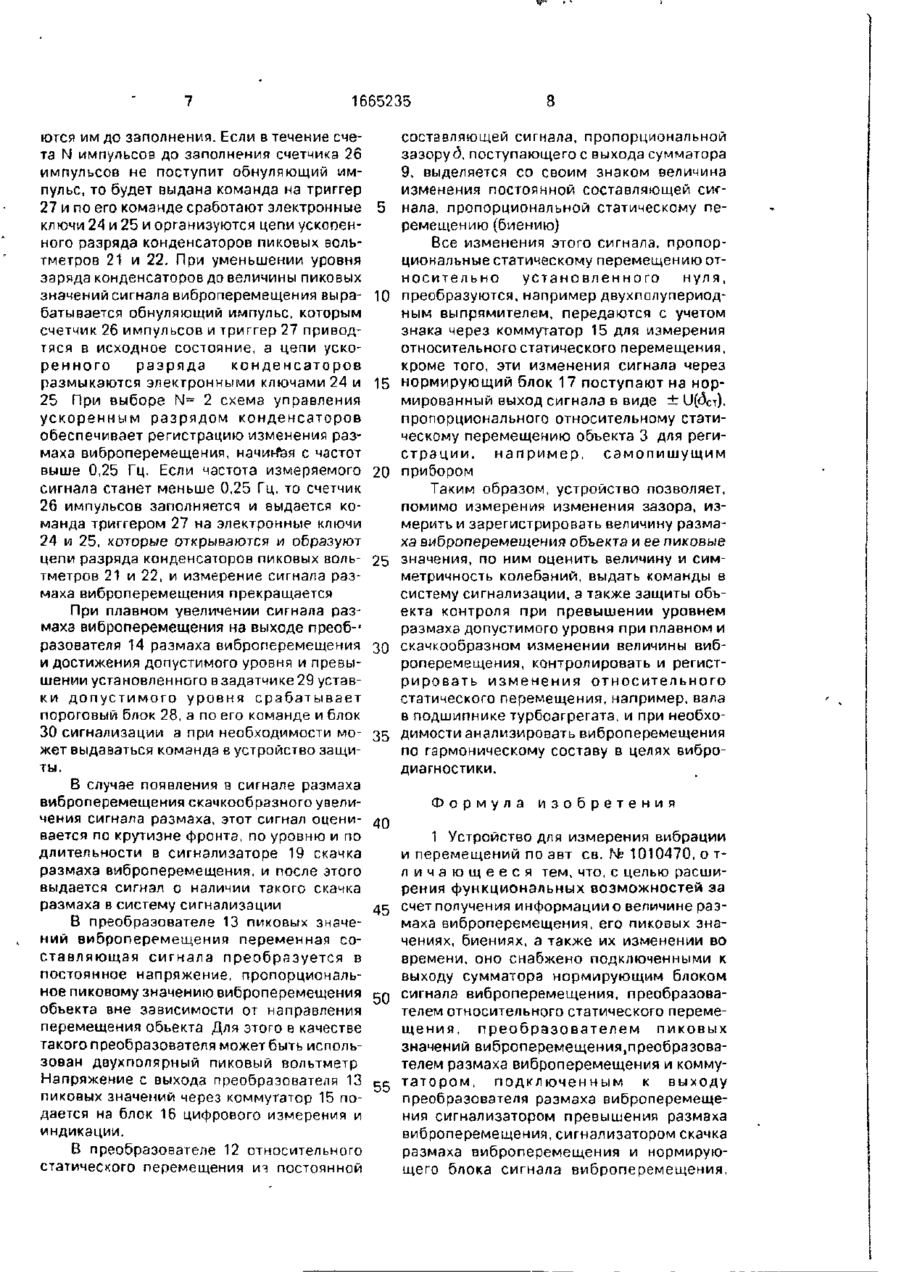

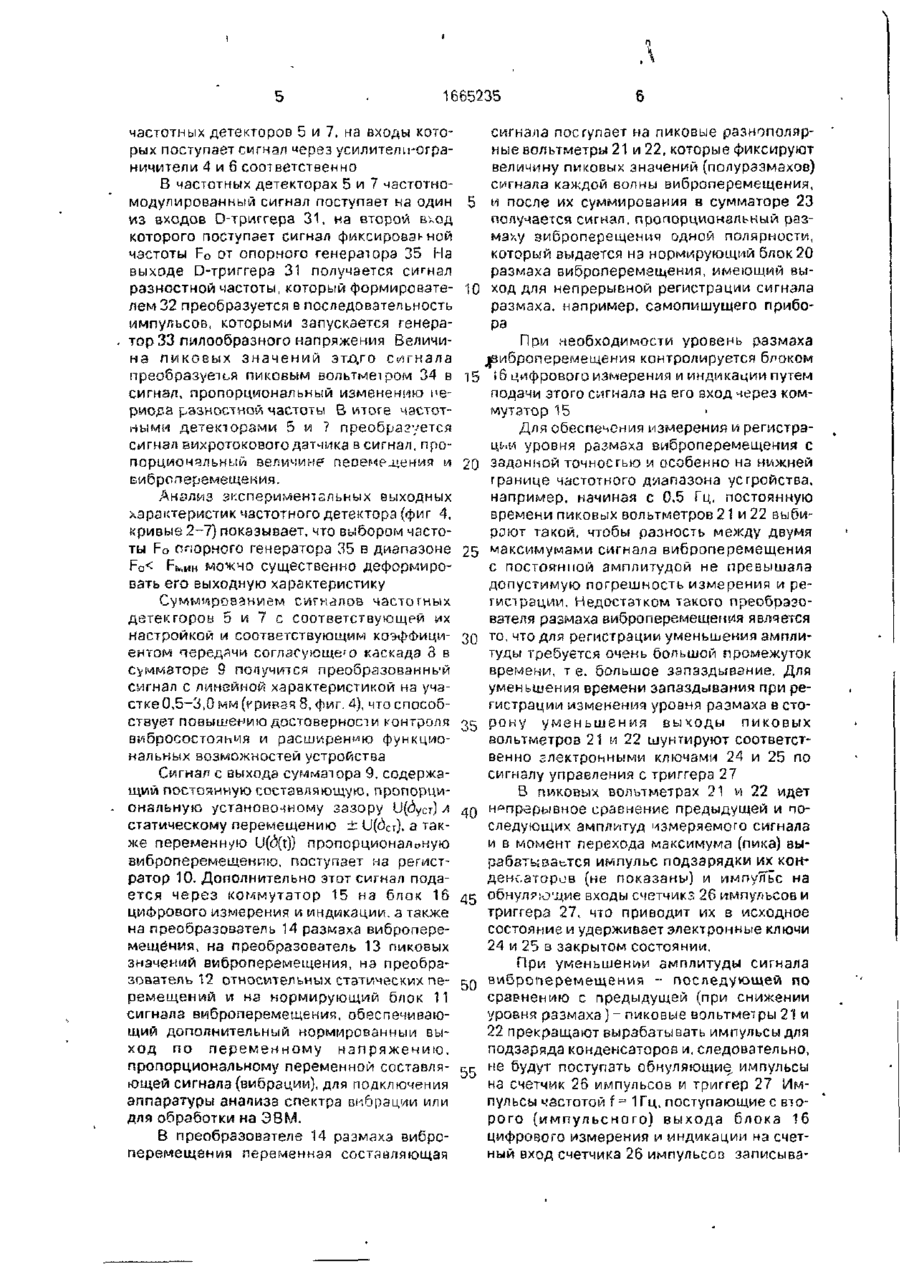

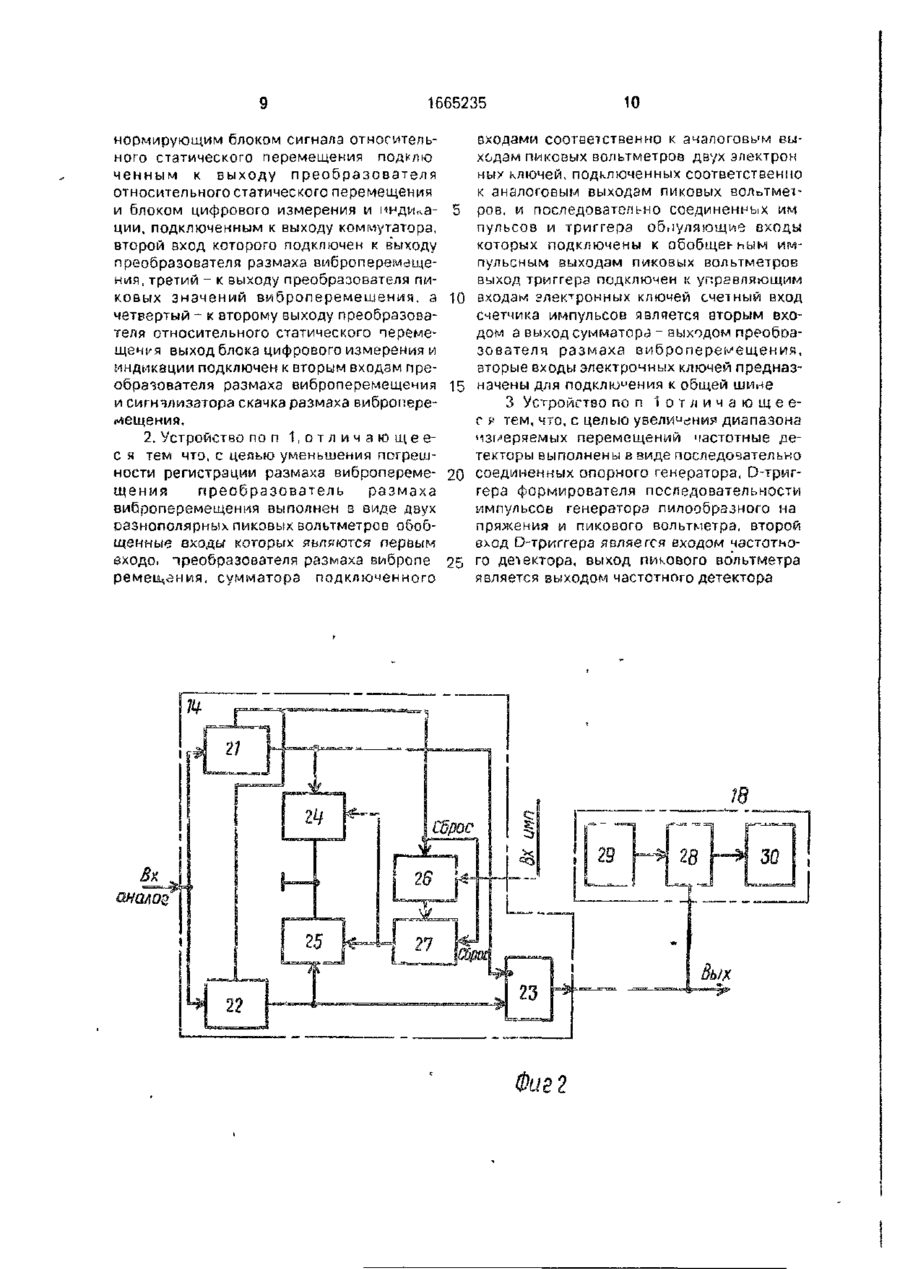

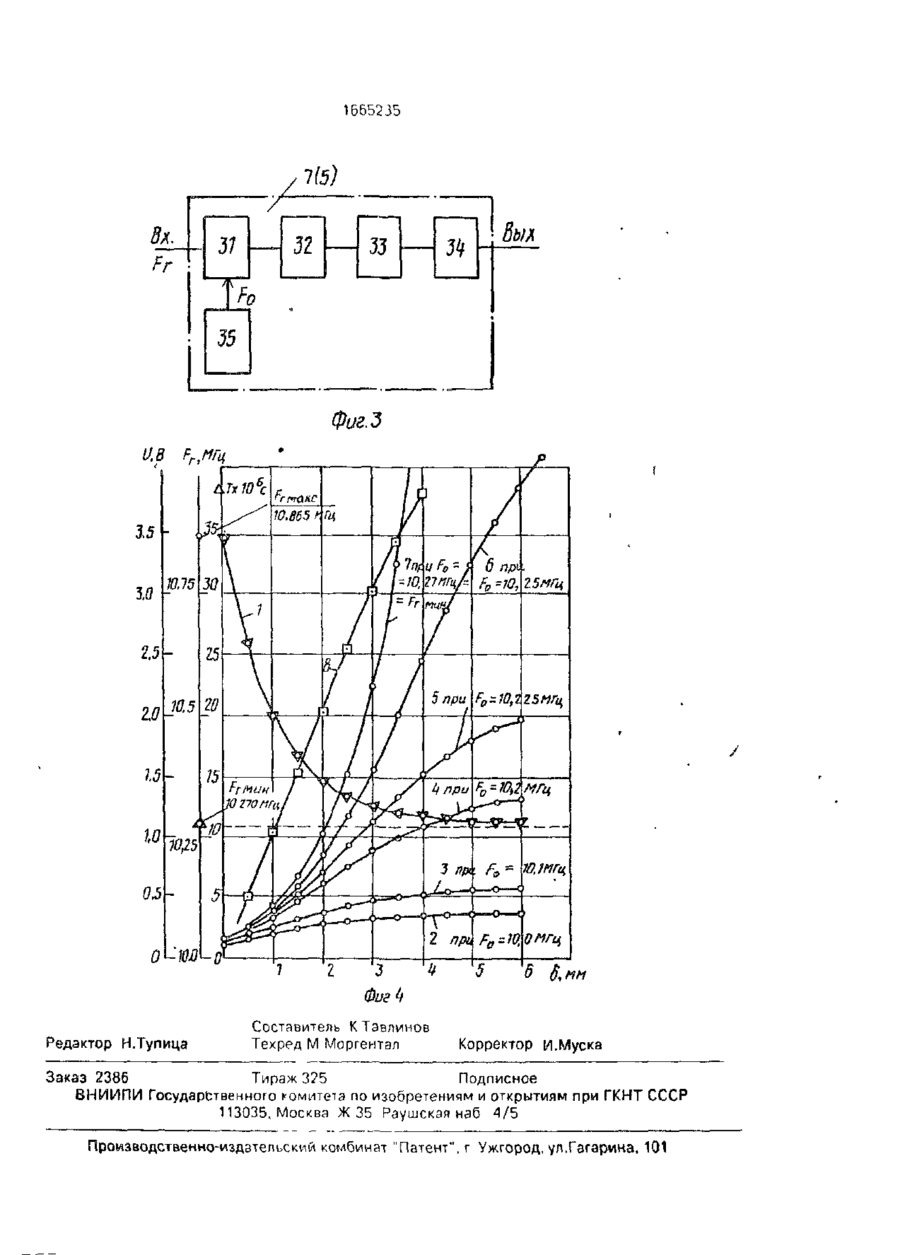

Изобретение относится к измерительной технике и является усовершенствованием известного устройства по авт св. № 1010470 Цель изобретения - расширение функциональных возможностей достигается путем получения информации о величине размаха виброперемещения, его пиковых значений, биений, а также изменения их во времени При изменении за счет виброперемещения между торцом измери тельной катушки 2 и исследуемым объектом 3 происходит изменение индуктивности измерительной катушки 2 и, как следствие этого, изменение частоты колебаний генератора 1 что приводит к изменению выходных сигналов обоих частотных детекторов 5 и 7. Суммированием их сигналов в сумматоре 9 получают преобразованный сигнал с линейной характеристикой на участке 0,5-3,0 мм. При плавном увеличении сигнала размаха виброперемещений срабатывает пороговый блок, а по его команде блок сигнализации В случае появления в сигнале виброперемещения скачкообразного увеличения сигнала размаха этот сигнал оценивается по крутизне фронта, уровню и длительности в сигнализаторе 19 скачка размаха виброперемещения В преобразователе 13 пиковых значений виброперемещения переменная составляющая сигнала преобразуется в постоянное напряжение вне зависимости от направления перемещения объекта. 2 з.п.ф-лы, 4 ил. Фиг! 1665235 Изобретение относится к измерительной технике и является усовершенствованием устройства по авт. св. № 1010470. Цель изобретения - повышение достоверности и эффективности контроля вибро- 5 состояния турбоагрегата при его пуске и эксплуатации, которое достигается путем расширения числа измеряемых и регистрируемых параметров виброперемещения размаха и пиковых значений вибропереме- 10 щения, относительных статических (пинейных) перемещений вала, а также сигнализации о превышении опасного уровня размаха и скачка размаха виброперемещения. 15 На фиг. 1 изображена структурная схема устройства; на фиг. 2 - структурная схема преобразователя размаха •виброперемещения; на фиг. 3 - структурная схема частотного детектора, на фиг. А ~ 20 экспериментальные характеристики: кривая 1 - вихретокового преобразователя (датчика), кривые 2-7 - частотного детектора, кривая 8 - выходная характеристика устройства с использованием описанного частот- 25 ного детектора на выходе сумматора основного устройства Все характеристики получены на макетном образце устройства с катушкой индуктивности с наружным диаметром 12 мм. 30 Устройство для измерения вибрации и перемещений содержит генератор 1, измерительную катушку 2, включенную в колебательный контур генератора 1 и расположенную нз установочном зазоре 35 (5уст вблизи объекта 3. подключенные к выходу генератора 1 последовательно соединенные первый усилитель-ограничитель 4 и первый частотный детектор 5, подключенный к выходу генератора 1 последовательно 4Q соединенные второй усилитель-ограничитель 6, второй частотный детектор 7, согласующий каскад 8 и сумматор 9, вторым входом подключенный к выходу первого частотного детектора 5. Выход сумматора 9 45 подключен к регистратору 10, к нормирующему блоку 11 сигнала виброперемещения в виде U(
