Пігментований волокнистий матеріал

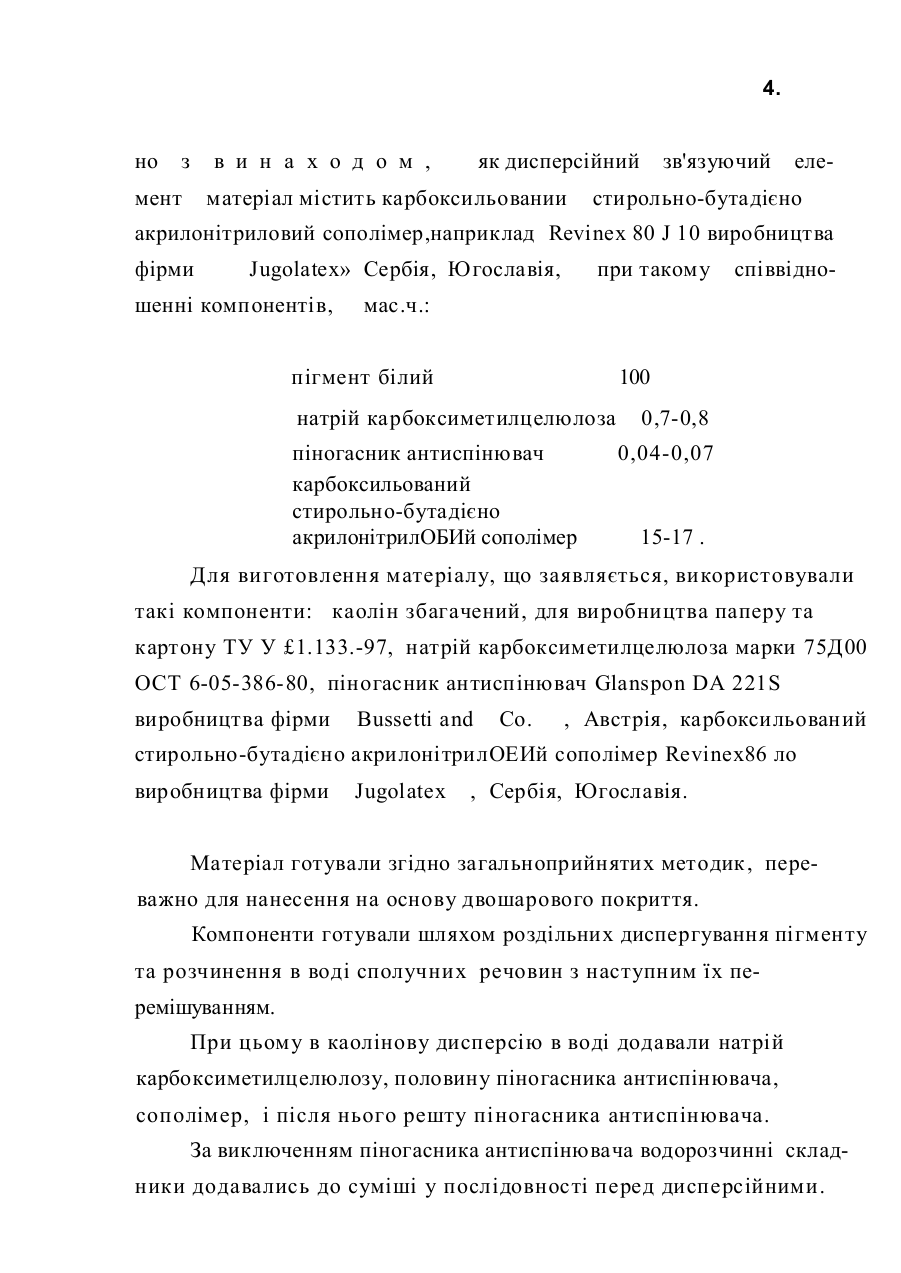

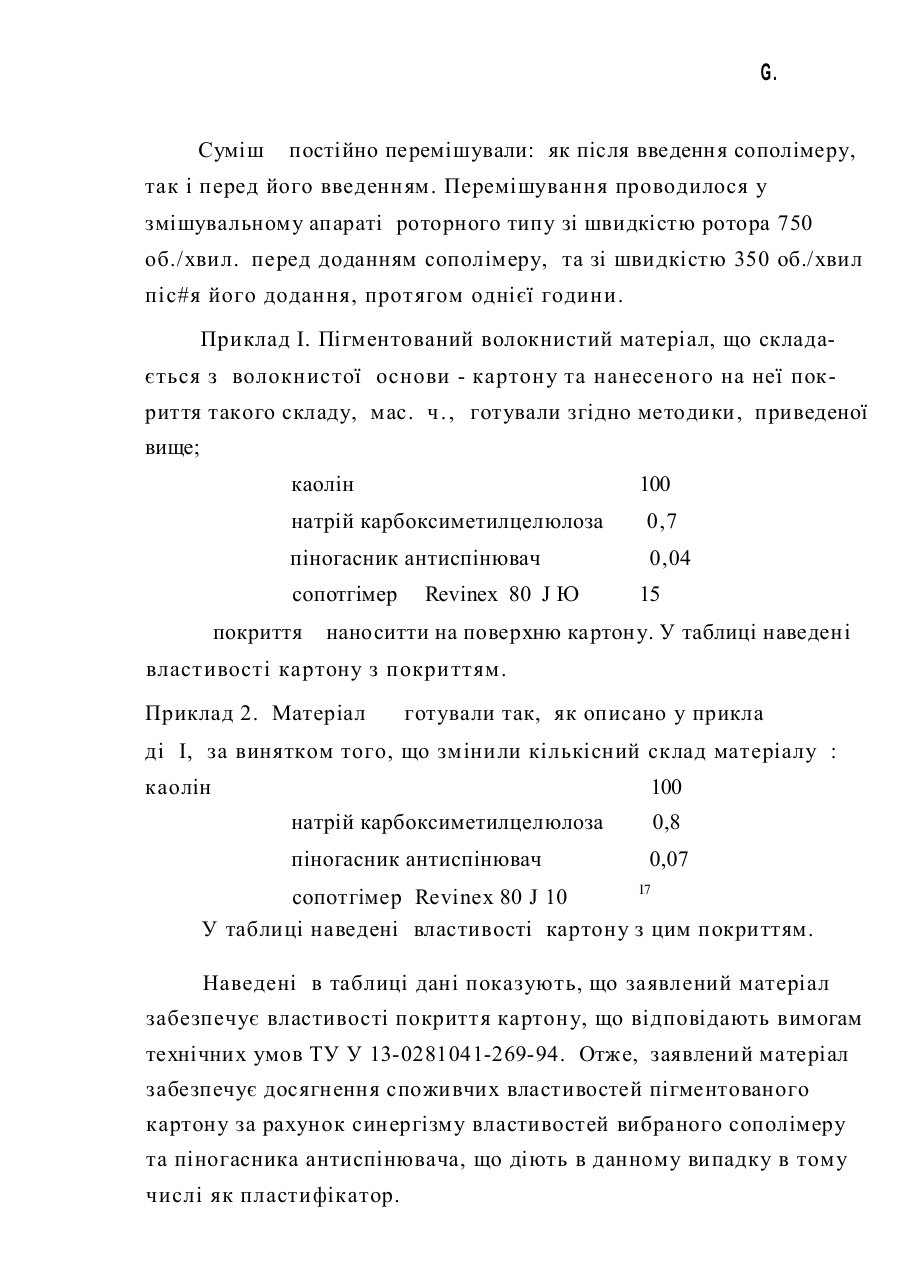

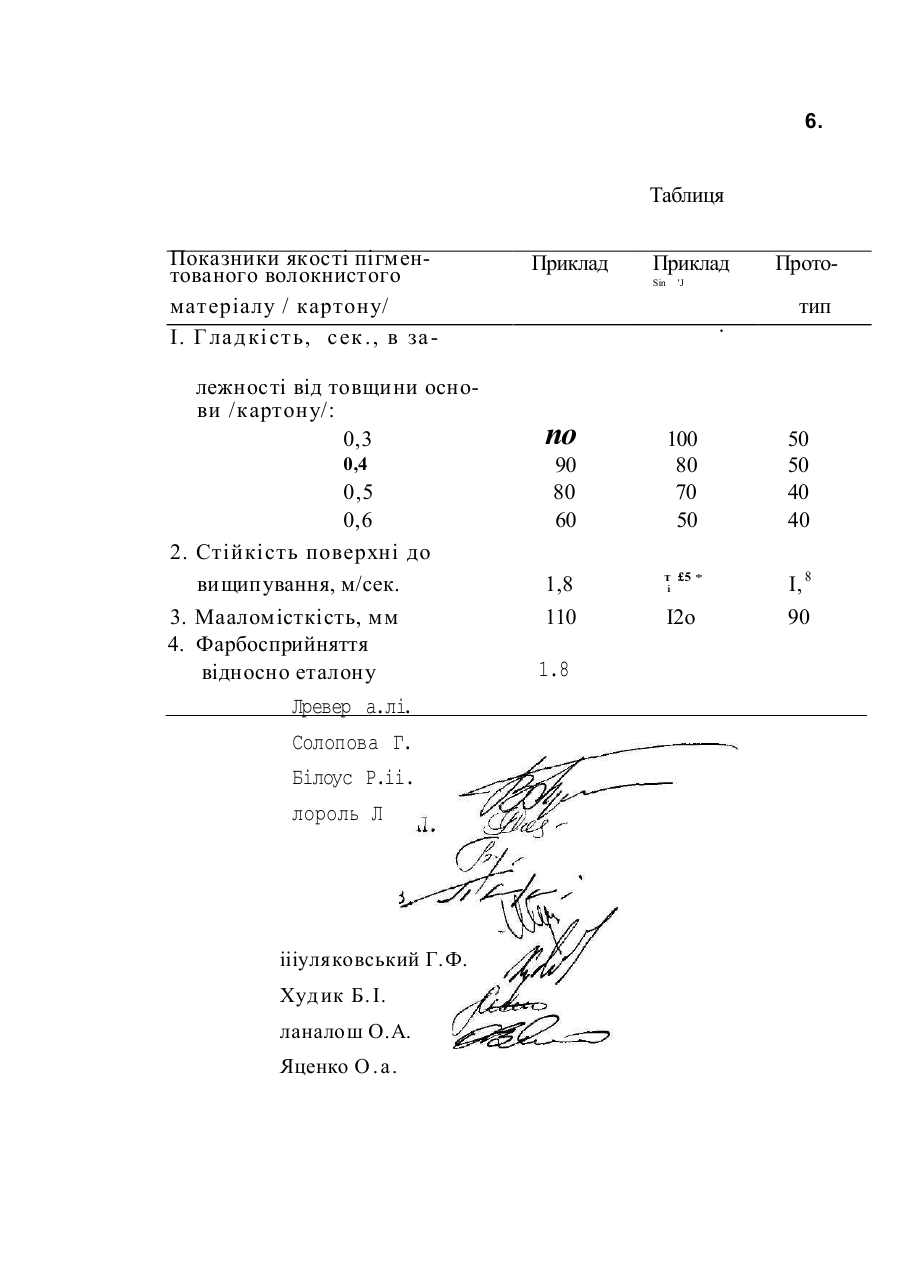

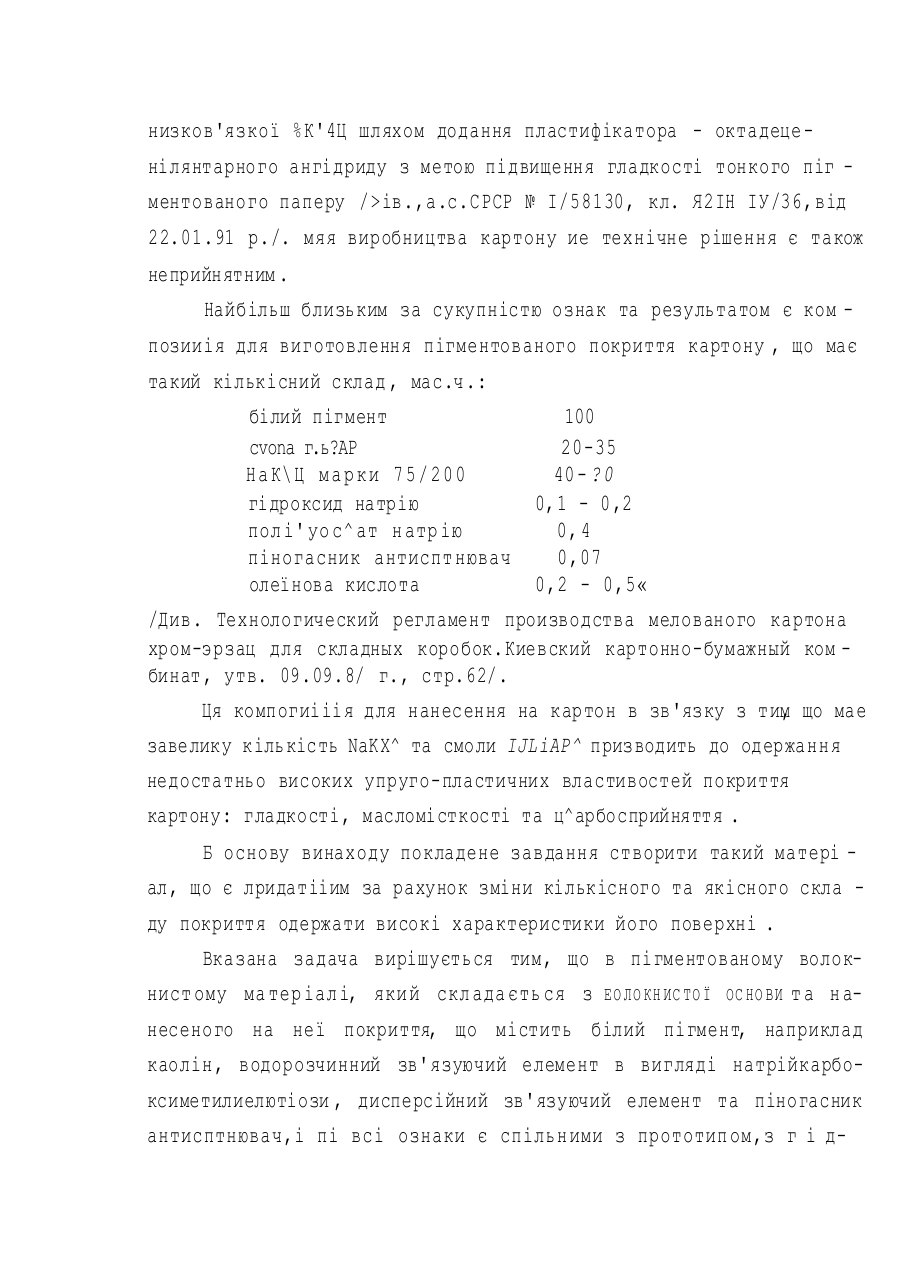

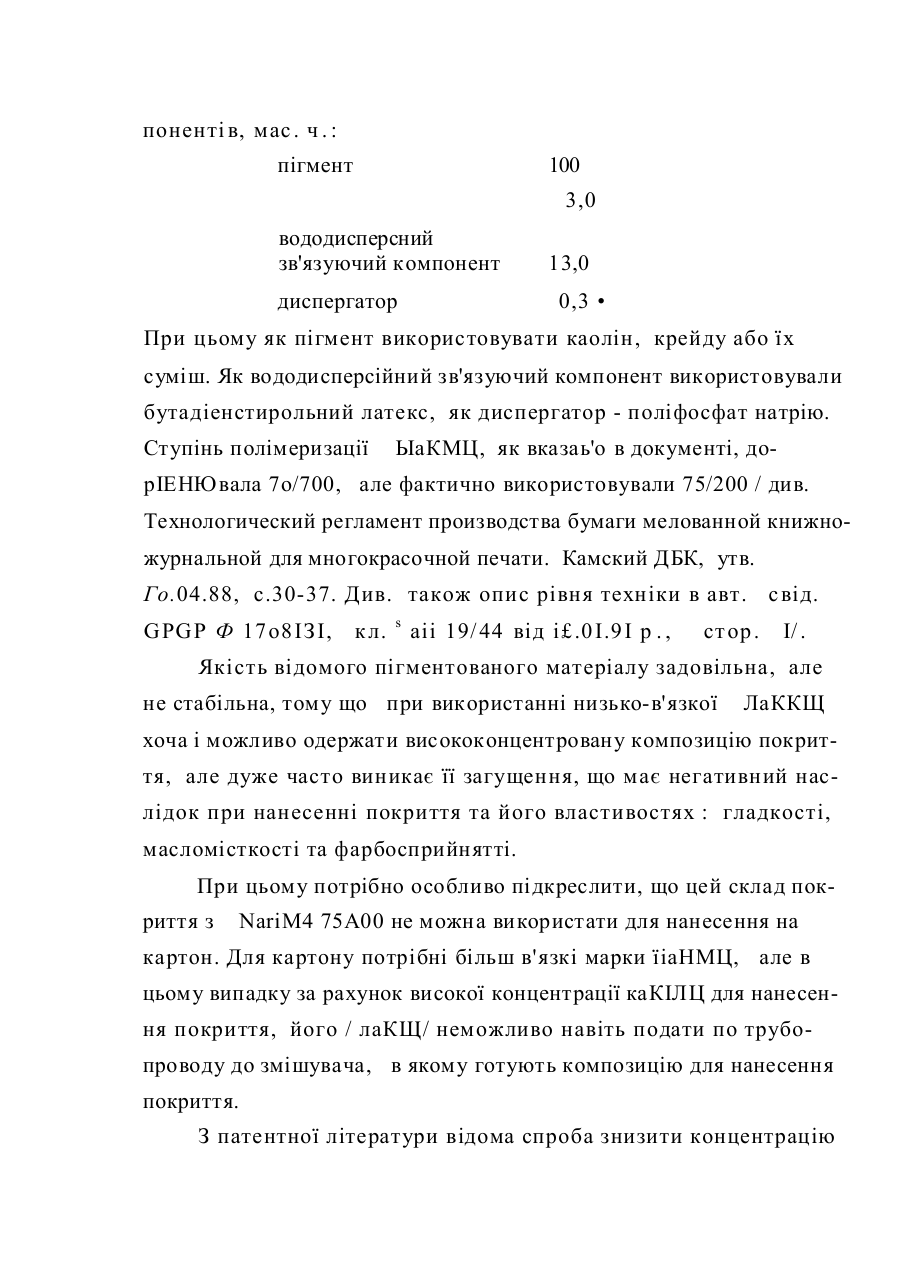

D 21 Е ПІГМЕНїОВАШ ВОЛОКНИСТЫ МАТЕРІАЛ Вина хід нале ж ить до цел юлоз но- па пер ової про м исло вості і мо же б ут и вико р ис та ний у виро б ницт ві вис о ко які с но го карт о ну . Від о мий пі гме нт о ва ний во ло книст ий матері ал , що с кла да єт ьс я з во л о книс то ї о с но ви в вигл яд і д р у кар с ь ко го па пе ру та на нес е но го на не ї по кр ит т я, я ке ма є т а к и й с кл а д, ма с . ч .: білий водорозчинни й компонент зв 'язуючий дисперсійний компонент диспергатор зв язуючий ' 100 0 ,515,0 2 ,024,5 0 ,1 В якос ті д ис пе р сі йно го з в'яз у юч о го ко мпо не нт а виб р а ні с пі впо л і ме р и ві ні л а це т а ту , д иа л кі л ма * е і на т у з лі ні й ни м а б о р о з га л у же ним ал кітть ним зал ишко м з 4-Іів.,а.с.СРСР № І/58130, кл. Я2ІН ІУ/36,від 22.01.91 р./. мяя виробництва картону ие технічне рішення є також неприйнятним . Найбільш близьким за сукупністю ознак та результатом є ком позииія для виготовлення пігментованого покриття картону , що має такий кількісний склад , мас.ч.: білий пігмент 100 cvona г.ь?АР 20-35 НаК\Ц марки 75/200 40- ?0 гідроксид натрію 0,1 - 0,2 пол і' уо с^ ат н атр ію 0, 4 піногасник антиспт нювач 0,07 олеїнова кислота 0,2 - 0,5« /Див. Технологический регламент производства мелованого картона хром-эрзац для складных коробок.Киевский картонно-бумажный ком бинат, утв. 09.09.8/ г., стр.62/. Ця компогиііія для нанесення на картон в зв'язку з тим що мае , завелику кількість NaKX^ та смоли IJLiAP^ призводить до одержання недостатньо високих упруго-пластичних властивостей покриття картону: гладкості, масломісткості та ц^арбосприйняття . Б основу винаходу покладене завдання створити такий матері ал, що є лридатііим за рахунок зміни кількісного та якісного скла ду покриття одержати високі характеристики його поверхні . Вказана задача вирішується тим, що в пігментованому волокнист ому ма тер іал і, яки й скл ада єть ся з ЕО ЛО КН ИС ТО Ї ОС НО ВИ т а н анесеного на неї покриття, що містить білий пігмент, наприклад каолін, водорозчинний зв'язуючий елемент в вигляді натрійкарбоксиметилиелютіози , дисперсійний зв'язуючий елемент та піногасник антисптнювач,і пі всі ознаки є спільн ими з прототип ом,з г і д 4. но з в и н а х о д о м , мент як дисперсійний матеріал містить карбоксильовании зв'язуючий еле стирольно-бутадієно акрилонітриловий сополімер,наприклад Revinex 80 J 10 виробництва фірми Jugolatex» Сербія, Югославія, шенні компонентів, при такому співвідно мас.ч.: пігмент білий 100 натрій карбоксиметилцелюлоза піногасник антиспінювач карбоксильований стирольно-бутадієно акрилонітрилОБИй сополімер 0,7-0,8 0,04-0,07 15-17 . Для виготовлення матеріалу, що заявляється, використовували такі компоненти: каолін збагачений, для виробництва паперу та картону ТУ У £1.133.-97, натрій карбоксиметилцелюлоза марки 75Д00 ОСТ 6-05-386-80, піногасник антиспінювач Glanspon DA 221S виробництва фірми Bussetti and Co. , Австрія, карбоксильований стирольно-бутадієно акрилонітрилОЕИй сополімер Revinex86 ло виробництва фірми Jugolatex , Сербія, Югославія. Матеріал готували згідно загальноприйнятих методик, переважно для нанесення на основу двошарового покриття. Компоненти готували шляхом роздільних диспергування пігменту та розчинення в воді сполучних речовин з наступним їх перемішуванням. При цьому в каолінову дисперсію в воді додавали натрій карбоксиметилцелюлозу, половину піногасника антиспінювача, сополімер, і після нього решту піногасника антиспінювача. За виключенням піногасника антиспінювача водорозчинні складники додавались до суміші у послідовності перед дисперсійними. G. Суміш постійно перемішували: як після введення сополімеру, так і перед його введенням. Перемішування проводилося у змішувальному апараті роторного типу зі швидкістю ротора 750 об./хвил. перед доданням сополімеру, та зі швидкістю 350 об./хвил піс#я його додання, протягом однієї години. Приклад І. Пігментований волокнистий матеріал, що складається з волокнистої основи - картону та нанесеного на неї покриття такого складу, мас. ч., готували згідно методики, приведеної вище; каолін 100 натрій карбоксиметилцелюлоза 0,7 піногасник антиспінювач 0,04 сопотгімер покриття Revinex 80 J Ю 15 наноситти на поверхню картону. У таблиці наведені властивості картону з покриттям. Приклад 2. Матеріал готували так, як описано у прикла ді І, за винятком того, що змінили кількісний склад матеріалу : каолін 100 натрій карбоксиметилцелюлоза 0,8 піногасник антиспінювач 0,07 І7 сопотгімер Revinex 80 J 10 У таблиці наведені властивості картону з цим покриттям. Наведені в таблиці дані показують, що заявлений матеріал забезпечує властивості покриття картону, що відповідають вимогам технічних умов ТУ У 13-0281041-269-94. Отже, заявлений матеріал забезпечує досягнення споживчих властивостей пігментованого картону за рахунок синергізму властивостей вибраного сополімеру та піногасника антиспінювача, що діють в данному випадку в тому числі як пластифікатор. 6. Таблиця Показники якості пігментованого волокнистого матеріалу / картону/ І. Г ла д кі ст ь, с ек . , в за лежності від товщини основи /картону/: 0,3 0,4 0,5 0,6 2. Стійкість поверхні до вищипування, м/сек. 3. Мааломісткість, мм 4. Фарбосприйняття відносно еталону Лревер а.лі . Солопова Г. Білоус Р.іі. лороль Л іііуляковський Г.Ф. Худ ик Б. І. ланалош О.А. Яценко О . а. Приклад Приклад Sin Прото 'J тип • по 90 80 60 1,8 110 1.8 100 80 70 50 50 50 40 40 т £5 * І, 8 90 і І2о
