Тампонажний розчин

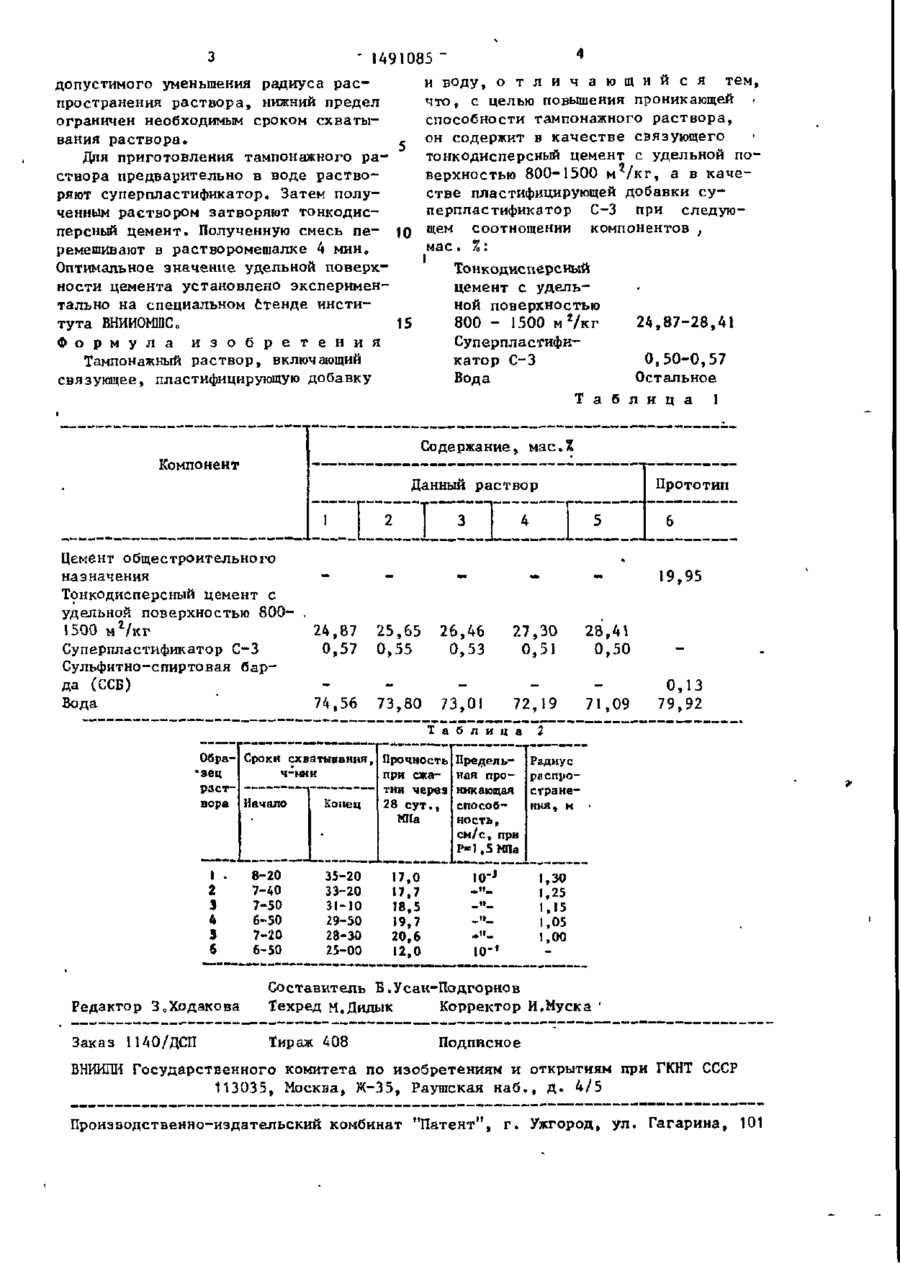

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)4 -.0 и -•*> E 21 В 33/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ҐННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4340490/23-03 (22) 27.10.87 (71) Всесоюзный научно-исследовательский институт организации и механизации шахтного строительства (72) ПоПоГальченко, А„Л0Бернштейн, А о 0.Лебедев, И„С0Хвостенков и Н„ВоДзгаба (53) 622.284 0 9(088„8) (56) Трупак Н 6 Г О Специальные способы проведения горных выработок. М.: Недра, 1976, с.73. Отсчет по работе 1502090000о Разработка теоретических основ проектирования тампонажных работ а Харьков: ВНИИОМШС, 1974, с о 57. (54) ТАМПОНАЖНЫЙ РАСТВОР (57) Изобретение относится к угольной промышленности и позволяет повысить проникающую способность тампо Изобретение относится к угольной промышленности, а именно к тампонажным растворам, и может быть использовано для тампонажа горных пород при специальных способах проходки горных выработок. Целью изобретения является повышение проникающей способности тампонажного раствора. В табл о 1 приведено несколько образцов данного тампонажного раствора в сравнении с прототипом. Тонкодисперсный цемент представляет собой продукт, полученный при сепарировании цемента общестроительного назначения и имеет марку М500. 24-89 нажного раствора» Он содержит, мас»%." тонкодисперсный цемент с удельной поверхностью 800 - 1500 м 2 /кг 24,87 28,41; суперпластифнкатор С-3 0,50 0,57; вода остальное о Тонкодисперсный цемент - продукт от сепарирования цемента авиастроительного назначения „ Суперпластификатор С-3 - продукт поликонденсации нафталинсульфокислот и формальдегида, обеспечивает разукрупнение агломератов, образующихся от слипания сверхтонких частиц цемента. Предельная проникающая способность 10 см/с при давлении 1,5 МПа, радиус распространения 1,01,3 м. Для приготовления тампонажного раствора растворяют в воде суперпластификатор. Затем полученным раствором затворяют цемент. Смесь перемешивают 4 мин. 2 табл. Суперпластификатор С-3, вводимый в раствор в относительно большом количестве (до 2% от массы цемента), обеспечивает разукрупнение агломератов, образующихся за счет слипания сверхтонких частиц цементаа Суперпластификатор С-3 представляет собой прод^їст поликонденсации нафталинсульфокислот и формальдегида. Б табл.2 приведены свойства образцов данного раствора и прототипа. Как видло из данных табл а 2, данный тампонажный раствор характеризуется по сравнению с прототипом повышенной проникающей способностью.Верхний предел содержания цемента в растворе установлен из условия предельно сд щ 1491085" и воду, о т л и ч а ю щ и й с я тем, допустимого уменьшения радиуса расчто, с целью повышения проникающей і пространения раствора, нижний предел способности тампонажного раствора, ограничен необходимым сроком схваты( он содержит в качестве связующего вания раствора. тонкодисперсный цемент с удельной поДля приготовления тампонажного раверхностью 800-1500 м"/кг, а в качествора предварительно в воде раствостве пластифицирующей добавки суряют суперпластификатор. Затем полуперпластификатор С-3 при следуюченным раствором затворяют тонкодисперсный цемент. Полученную смесь пе- 10 щем соотношении компонентов , мае. %: ремешивают в растворомешалке 4 мин„ Тонкодисперсный Оптимальное значение удельной поверхцемент с удельности цемента установлено эксперименной поверхностью тально на специальном стенде инсти24,87-28,41 800 - 1500 мУкг 15 тута В И О Ш НИМ С СуперпластифиФ о р м у л а и з о б р е т е н и я катор С-3 0,50-0,57 Тампонажный раствор, включаощий Вода Остальное связующее, пластифицирующую добавку Т а б л и ц а 1 Содержание, мае Л Компонент Данный раствор Цемент общестроительного назначения Тонкодисперсный цемент с удельной поверхностью 8001500 м 2 /кг Суперпластификатор С-3 Сульфитно-спиртовая барда (ССБ) Вода 2 • 1 1 ' 1» Т 3 24,87 0,57 25,65 0,55 26,46 0,53 27,30 0,51 28,41 0,50 74,56 73,80 73,01 72,19 71,09 Обра- Сроки схватывания, Прочность Предельзец ч-мин при сжа- ная проНачало Конец • | . 2 3 4 5 6 8-20 7-40 7-50 6-50 7-20 6-50 6 19,95 Т а б л и ц а вора Прототип 35-20 33-20 31-10 29-50 28-30 25-00 28 сут.. МПа 17,0 17,7 18,5 19,7 20,6 12,0 0,13 79,92 2 Радиус распро никающая странения, м способность, см/с, при Р-1,5 М а П ю-' ю-* 1,30 1,25 1,15 1,05 1,00 Редактор ЗоХодакова Составитель Б.Усак-Подгорнов Техред М.Дидык Корректор И„Муска ' Заказ 1140/ДСП Тираж 408 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
